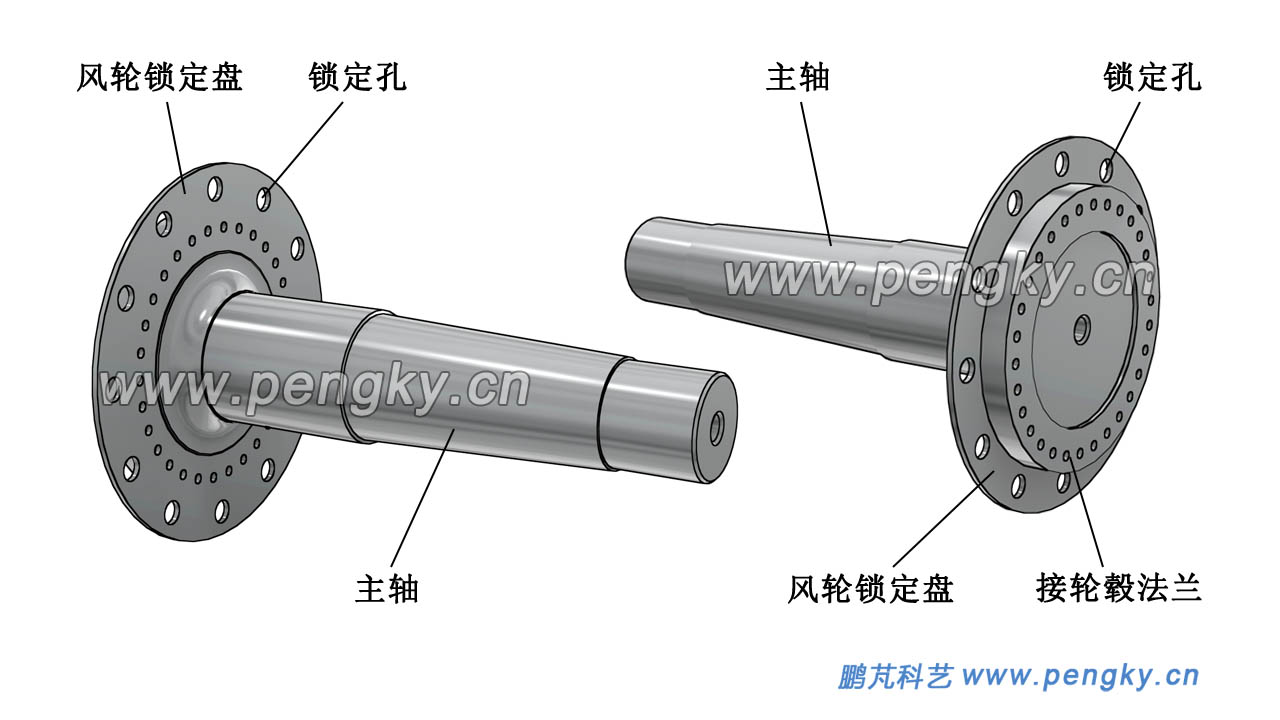

為了風力機在安裝與檢修時鎖定主軸不讓轉動。在在主軸軸承座或機座上安裝有鎖定裝置，鎖定裝置有鎖定銷，把鎖定銷插入主軸鎖定盤的鎖定孔，就鎖定了主軸。大型風力機的主軸前端都安裝有風輪鎖定盤，圖2是有鎖定盤主軸二個方向的視圖。

超大型風力發電機的主軸采用大直徑空心結構，參見半直驅風力發電機課件。

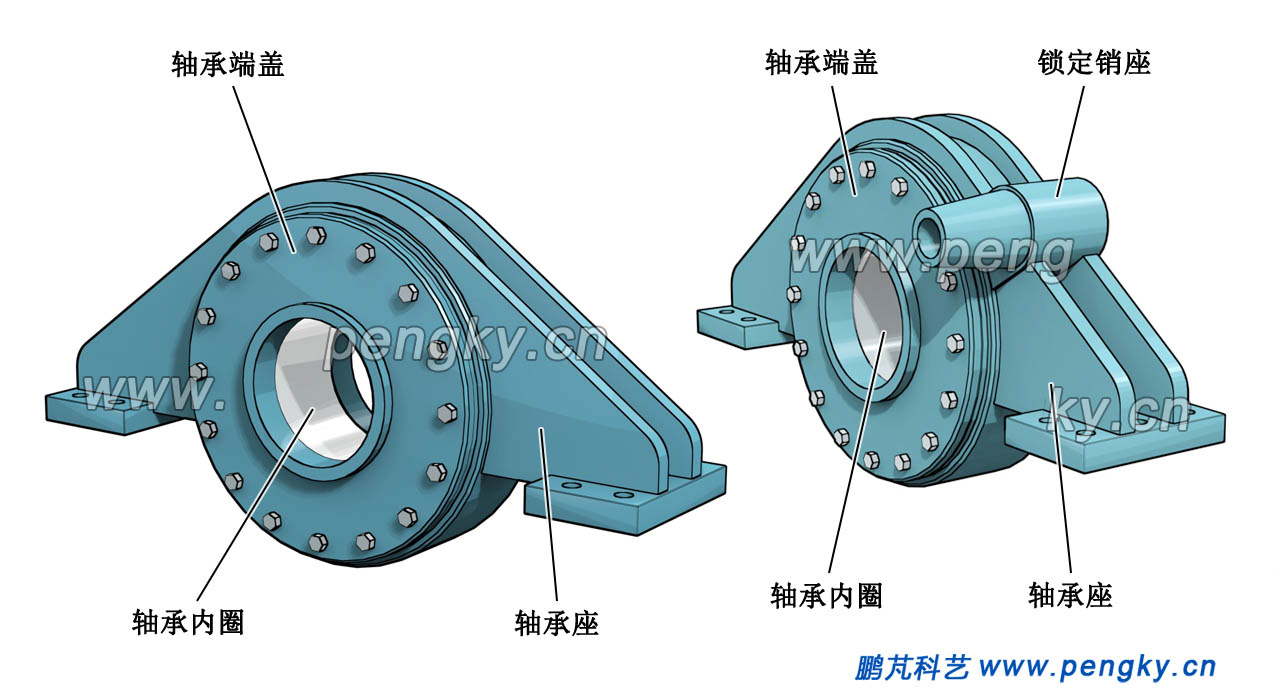

主軸通過軸承安裝在機艙底座上，圖3是風力機軸承的外觀圖。

圖3左邊是風力發電機組主軸軸承外觀圖，主軸軸承由軸承座與安裝在內部的調心滾子軸承組成。軸承座安裝在機座上，主軸從軸承中穿過，主軸與滾子軸承內圈緊固聯結。軸承與軸的安裝見水平軸風力發電機組傳動鏈總成裝配課件。

前面介紹了有鎖定盤主軸，鎖定盤要用鎖定銷鎖定，鎖定銷安裝在主軸軸承座上或機座上，圖3右邊是帶鎖定銷座的主軸軸承。

超大型風力發電機的主軸軸承采用“TRB+TRB”軸承布置結構，參見半直驅風力發電機課件。

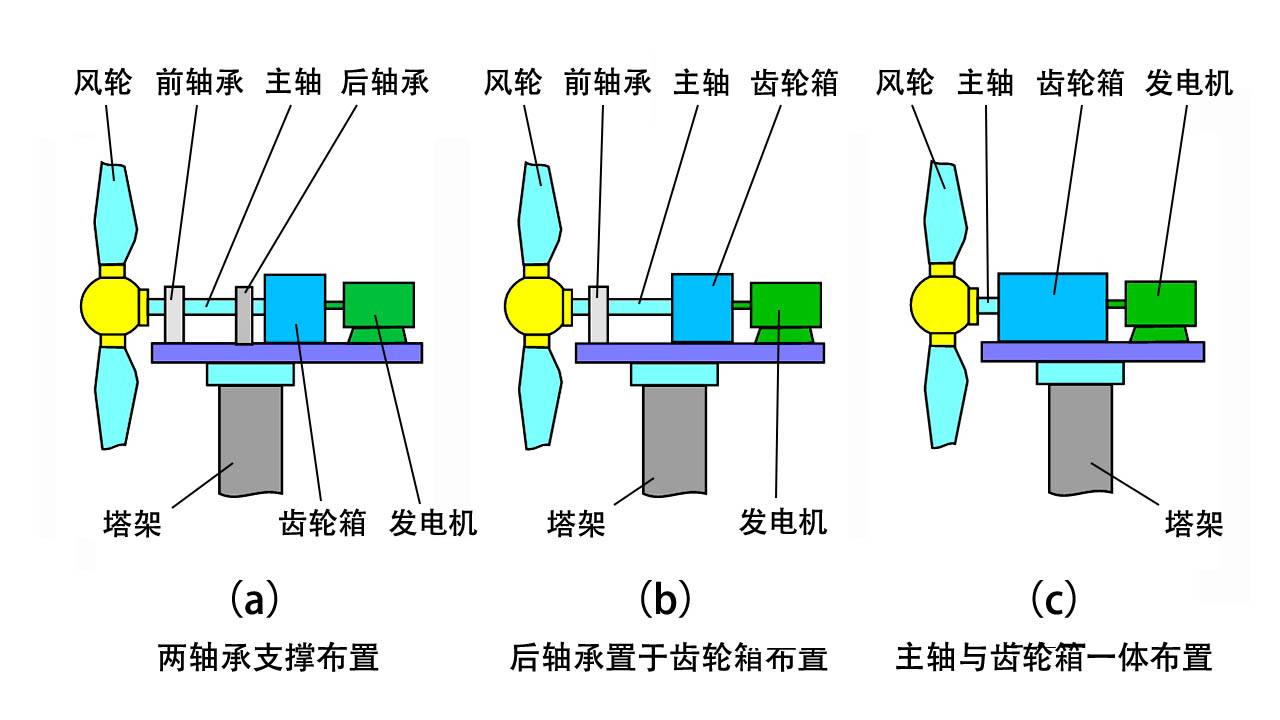

一般機組的主軸布置有三種形式，見圖4。

（a) 主軸由兩個軸承支承,一般稱為兩點式支撐，稱為挑臂梁結構。?

（b) 主軸使用一個軸承支承，后軸承置于齒輪箱內，為懸臂梁結構。

（c）齒輪箱軸直接輪轂，在半直驅風力發電機常用，小微型風力發電機也用。

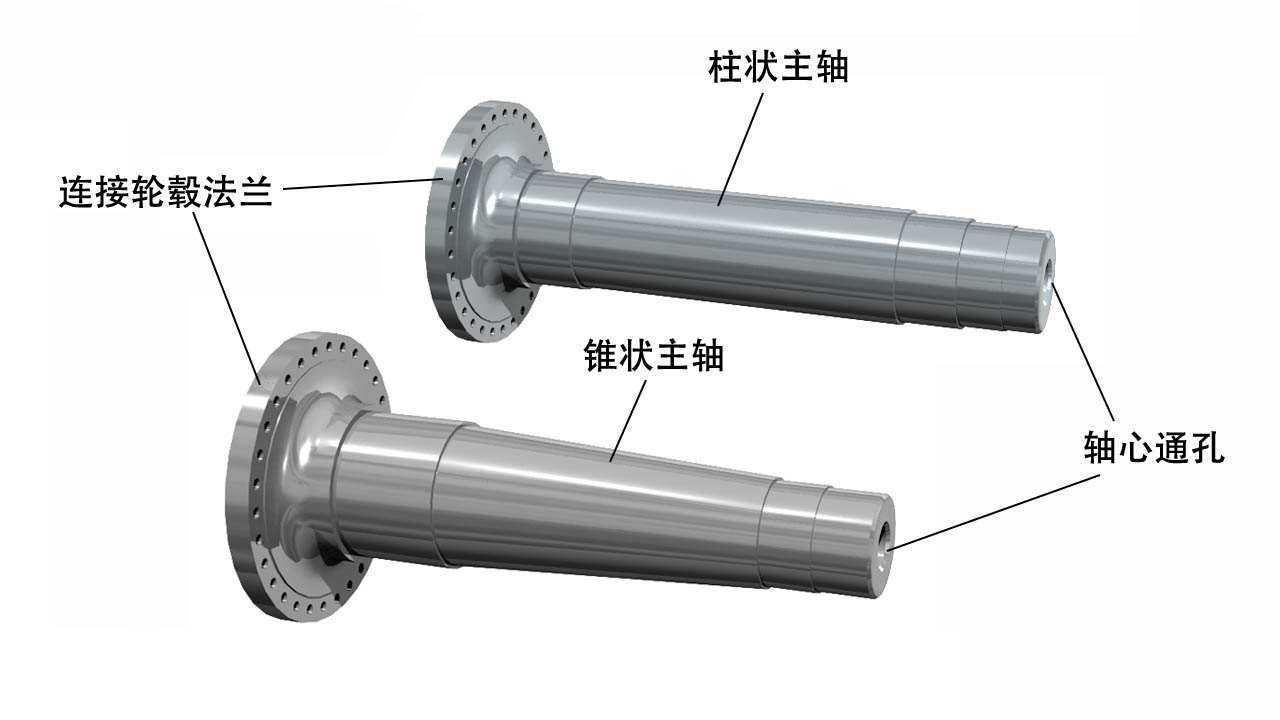

圖1中的圓錐形主軸多屬于懸吊支承主軸，是風力發電機用得最多布置方式。在超大型風力發電機組中采用兩點式支承主軸。?

由于發電機轉速高，二極三相交流發電機轉速約每分鐘3000轉，四極三相交流發電機轉速約每分鐘1500轉，六極三相交流發電機轉速約每分鐘1000轉，而風力機風輪轉速低，小型風力機轉速每分鐘最多幾百轉，大中型風力機轉速約每分鐘幾十轉甚至十幾轉。這么大的轉速差別，風輪只有通過齒輪箱增速才能使發電機以額定轉速旋轉，增速比一般為幾十倍至一百多倍。

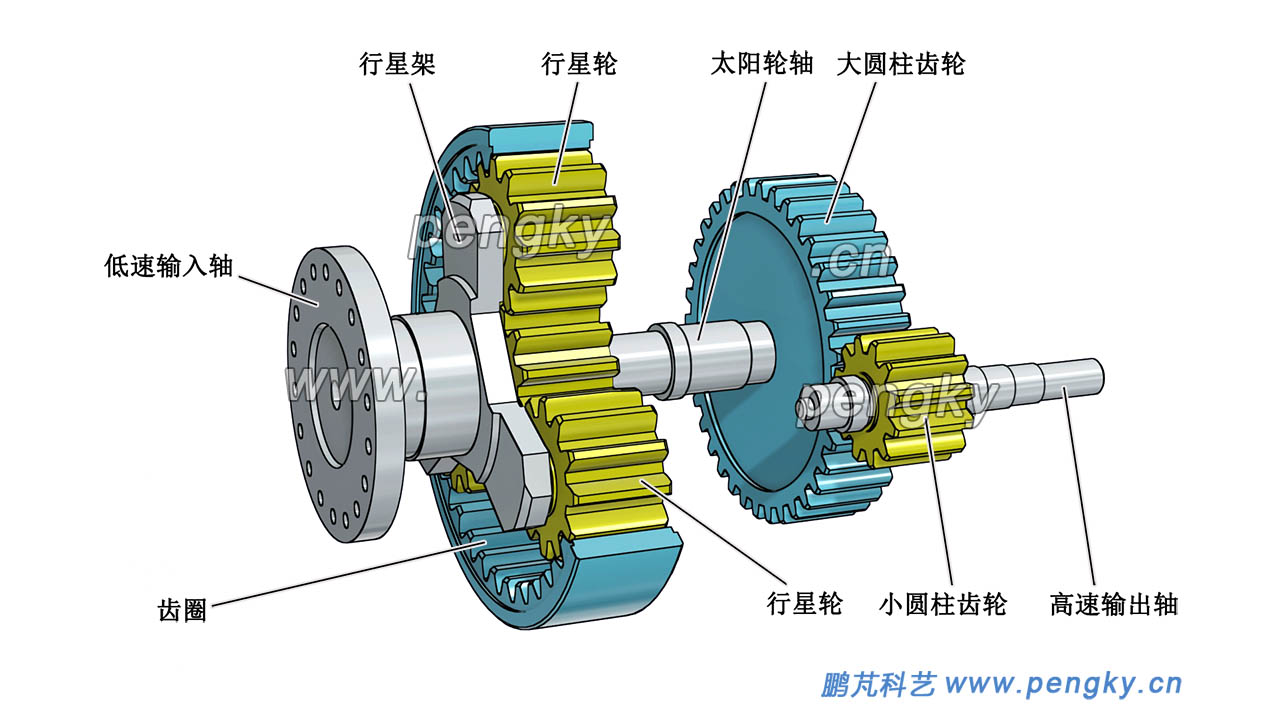

齒輪變速主要有兩種形式，一種是圓柱齒輪變速，一種是行星齒輪變速，風力機的齒輪增速箱增速比較大，多采用二級行星齒輪增速或一級行星齒輪加一級圓柱齒輪增速，大增速比的采用二級行星齒輪增速加一級圓柱齒輪增速。圓柱齒輪增速箱的輸入輸出軸不在同一軸線上，行星齒輪增速箱的輸入輸出軸則在同一軸線上。行星齒輪增速箱變比大、體積較小，故行星齒輪增速在風力機中是用得最多的增速方式。圖5是一級行星齒輪與一級圓柱齒輪結合的增速裝置模型。

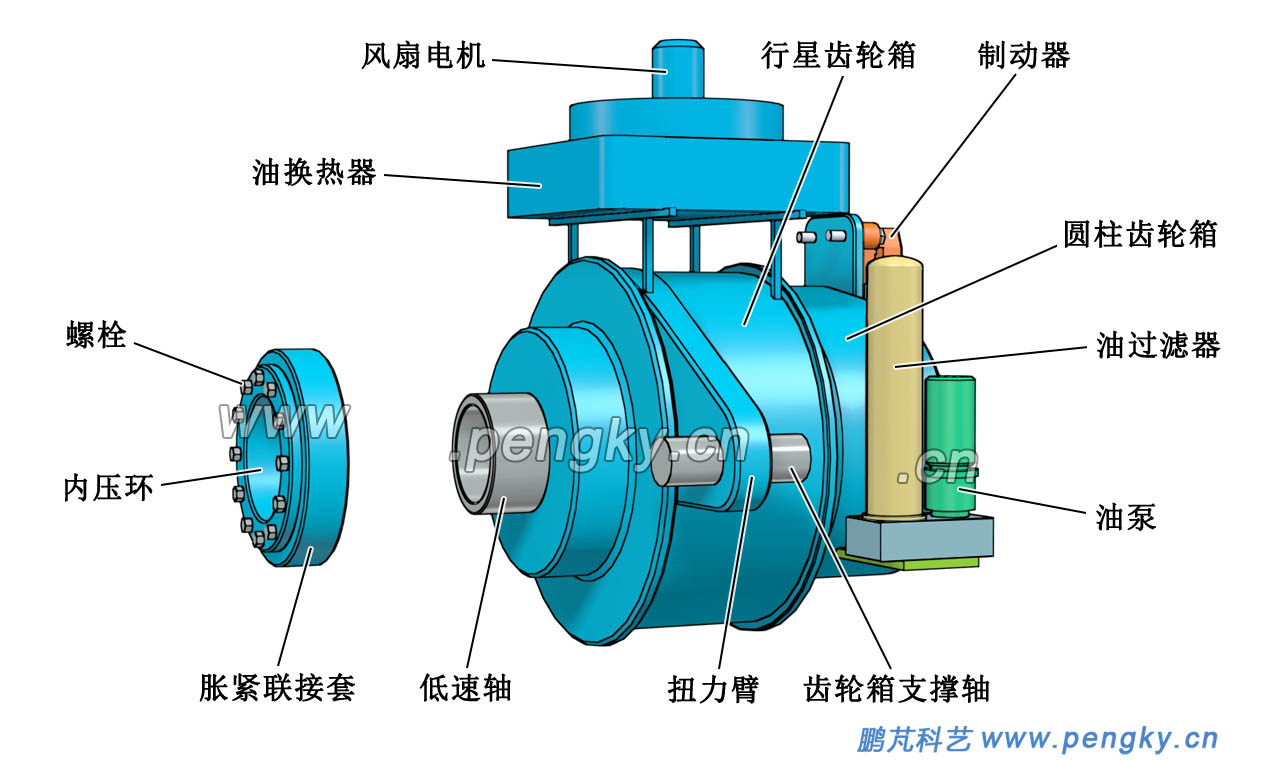

圖6是一個風力發電機組的齒輪箱外觀圖，齒輪箱低速軸端是連接風力機主軸（風輪軸），增速后由高速軸輸出，聯接到發電機。

齒輪箱由2級行星齒輪傳動加一級圓柱齒輪傳動，低速軸是第一級的行星架的軸，風輪主軸將插入低速軸的內孔進行聯結。圓柱齒輪的輸出軸是齒輪箱的高速軸。多數風力機增速箱的低速軸是管狀的，直通齒輪箱后部，軸中部通孔用于向輪轂傳輸變槳信號與動力的管線通過。扭力臂用來支撐齒輪箱，扭力臂穿有支撐軸，通過齒輪箱支撐座安裝在風力機機架上。

由于風力機的工作環境惡劣，對制作齒輪箱的材料與工藝要求很高，同時對對齒輪箱的潤滑系統要求也很高。關于齒輪箱的內部結構參見風力發電機的齒輪箱課件。

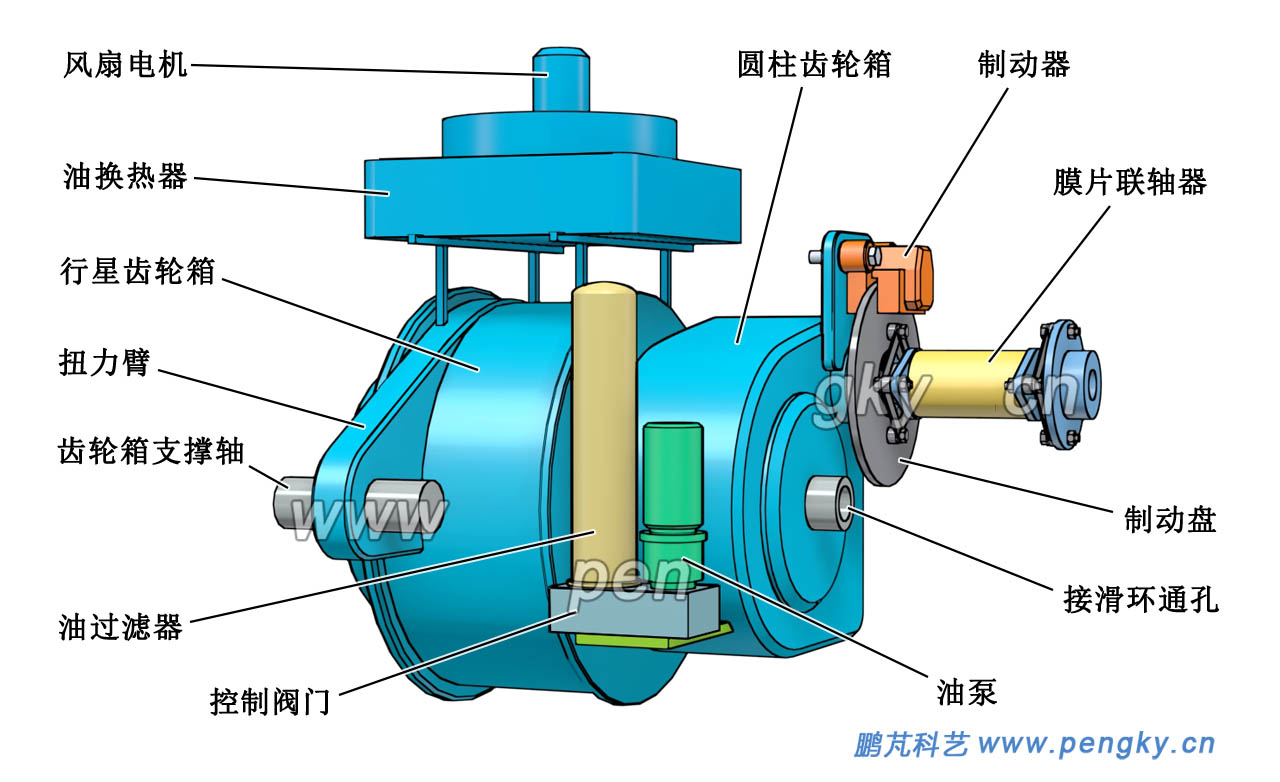

圖7是齒輪箱側后面圖，在高速軸上有制動盤（剎車盤），在齒輪箱機殼上有制動器（剎車鉗），當制動器夾緊制動盤時，高速軸被制動，風力機停止轉動。

齒輪箱運轉時，由于摩擦?xí)a(chǎn)生熱量，高溫會損壞齒輪。在齒輪箱內注上潤滑油，潤滑油可減小齒輪間的摩擦，提高齒輪箱運轉效率，還可以對齒輪進行蔣溫。齒輪箱配有潤滑油站與熱交換器，相互間有油管連接。潤滑油站由油泵，過濾器，控制閥門組成。在油泵推動下，齒輪箱內的高溫油經過濾器后到油熱交換器散熱，然后回到齒輪箱。齒輪箱的潤滑系統參見風力發電機的齒輪箱課件風力發電機齒輪箱的潤滑。

      脹緊套的主要優點是在嚴重超載時，會失去緊固的聯結作用，保護設備不受損害。另外脹緊套聯接松卸方便，方便風力機的維修；脹緊套具有良好的互換性。

大多數風力發電機采用三相交流發電機，因其有效率高體積小的優點，在微型、小型風力發電機中也有些采用爪極發電機。根據不同的運行模式，有用同步發電機的也有用感應發電機的。目前風力發電機組的主要運行模式有以下幾種:

定漿變速 ?風輪葉片是固定的，發電機的轉速隨風速而變，只要能發出電即可，在小型離網運行（不并網）的風力發電機用得較多，多采用永磁同步發電機，多數情況下將發出的電整流后給蓄電池充電，或逆變成穩定的交流電供電器使用。

變漿定速??大中型風力發電機多工作在并網狀態，要求發出的交流電頻率穩定為50Hz，電壓要也要與電網相同，由于風速變化頻繁，采用變漿距角的方法控制風輪轉速盡量穩定（只在較小的范圍內波動），采用籠型感應發電機發電，在發電機轉速變化不大時可輸出穩定的50Hz交流電，達到直接并網目的。但變槳對風力發電機轉速控制效果并不理想，定槳運行時使風力機經常運行在效率不高的狀態。

變速變漿??近些年來由于電力電子與電腦控制飛速發展，風力發電廣泛采用“變速/恒頻”的工作方式，風輪不再限制在固定轉速，可在較寬的轉速范圍內運行，由同步發電機發出的電經整流后再逆變成頻率穩定的交流電輸送到電網，這樣可使風力發電機工作在最高效率，變漿主要是為了在超出額定風速時對電機功率進行調節，這就是變速恒頻方式。

目前流行的雙饋風力發電機組與直驅風力發電機組是運行在變速恒頻方式。雙饋風力發電機組采用繞線轉子感應發電機，參見雙饋風力發電機的結構。直驅風力發電機組采用多極永磁發電機，參見外轉子直驅式發電機。

發電機的結構型式有多種，其內容超出本節范圍，有關發電機的原理與結構知識請到發電機原理與構造欄目與直驅式風力發電機欄目觀看。

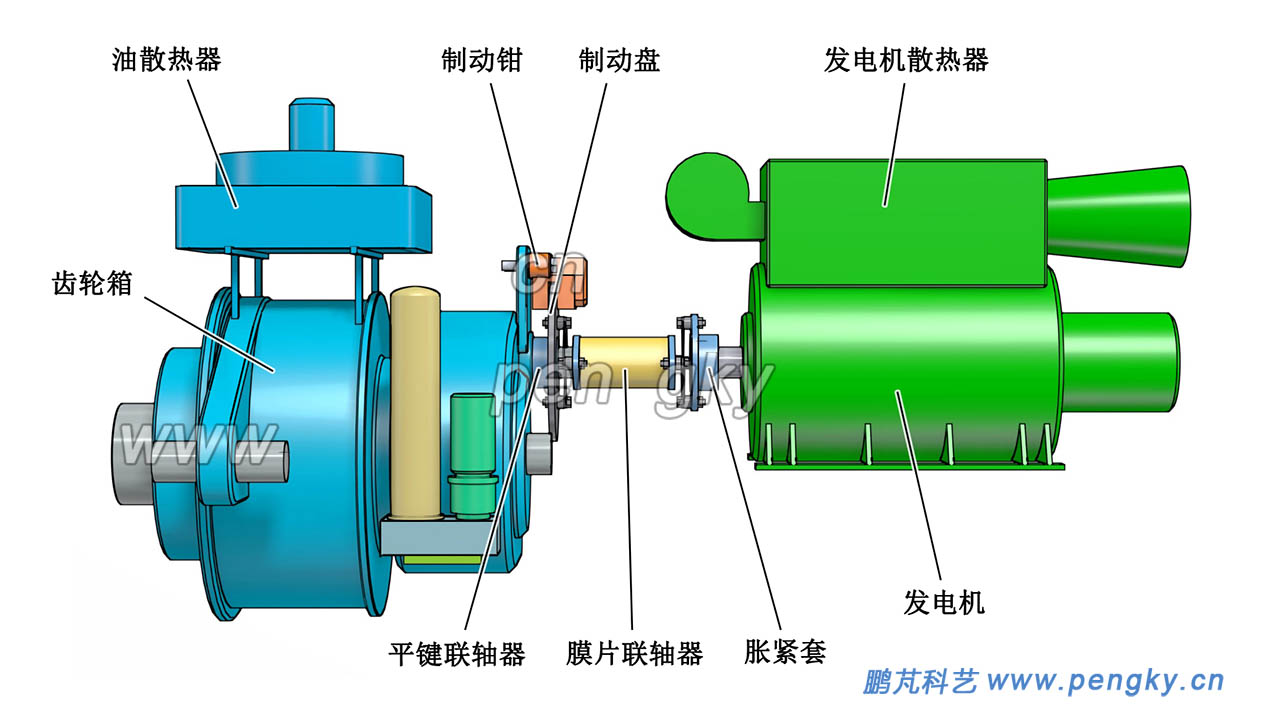

齒輪箱高速軸與發電機軸聯結，由于二軸最簡的軸線不可能穩定的對齊，兩者間采用柔性聯結，通常采用膜片聯軸器聯結，有關膜片聯軸器的結構與工作原理請見風力機傳動系統與輪轂課件聯軸器與制動器。圖9是用膜片聯軸器聯結齒輪箱與發電機。

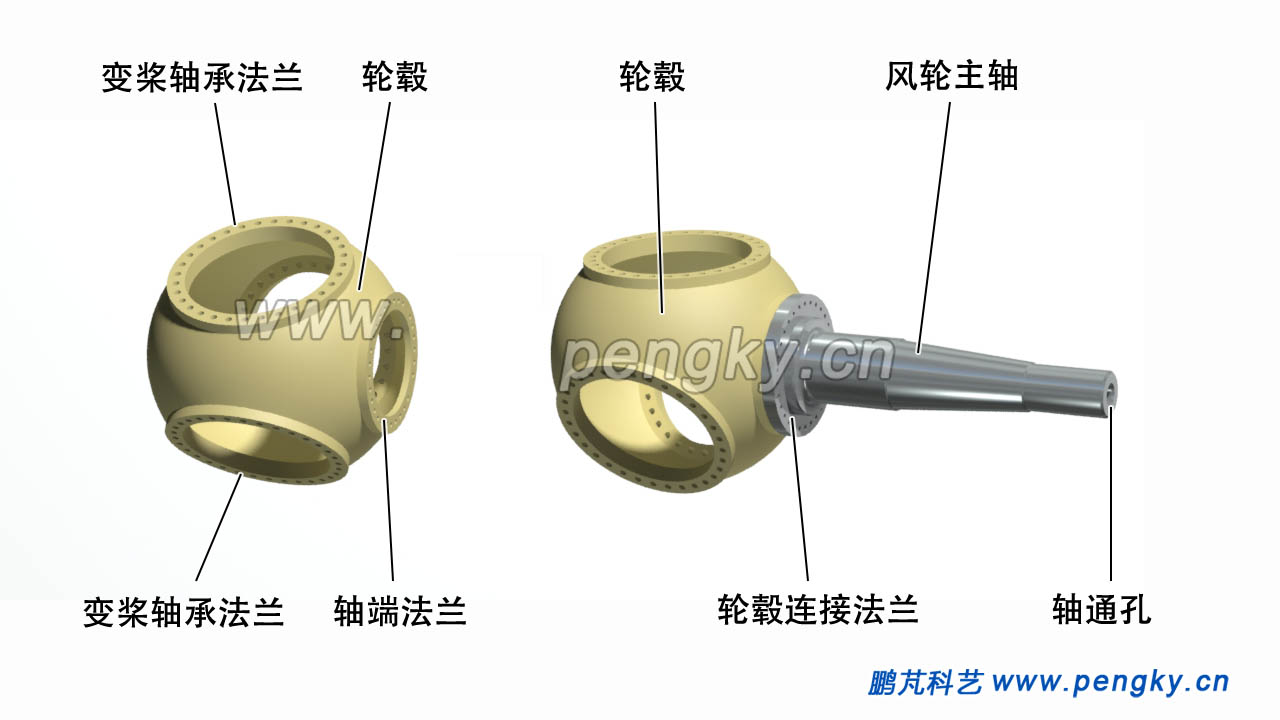

輪轂是固定葉片的基座，葉片安裝在輪轂上組成風輪，葉片通過輪轂與主軸固定聯結，葉片的變槳機構安裝在輪轂上。圖10是球形輪轂，輪轂上的三個變槳軸承法蘭可以安裝3個變槳軸承與3個葉片，左圖是球形輪轂外形圖，右圖是安裝在主軸上的輪轂。球形輪轂的結構見風力機傳動系統與輪轂課件輪轂的結構。

內齒輪電動變槳距系統的變槳驅動機構安裝在球形輪轂內，參見水平軸風力發電機組輪轂變槳總成裝配。

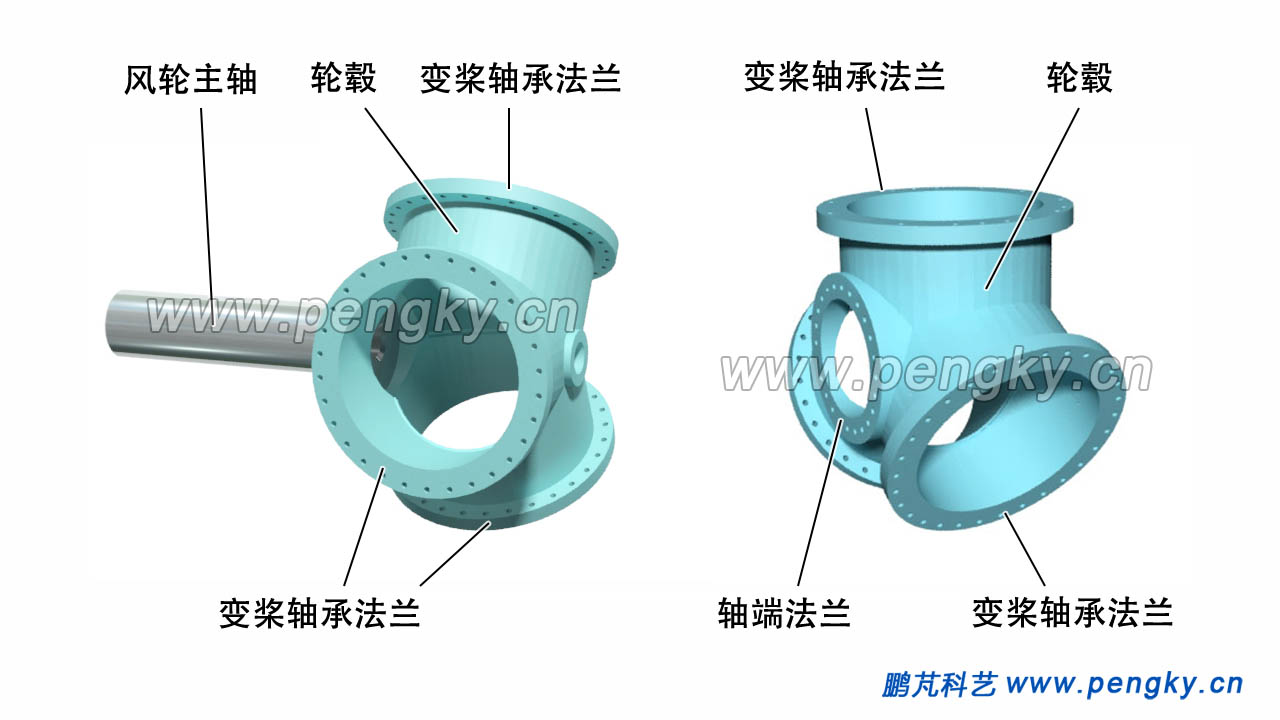

圖11是三圓柱形輪轂，也稱三叉形輪轂，可以安裝3個葉片，右圖是三圓柱形輪轂外形圖，左圖是安裝在主軸上的輪轂。葉片的變槳軸承固定在軸承法蘭上，用來安裝3個葉片。三叉形輪轂結構見風力機傳動系統與輪轂課件輪轂的結構。

液壓變槳距系統與外齒輪電動變槳距系統多采用三圓柱形輪轂，參見風力機的獨立變槳距系統的輪轂的結構。

在輪轂內安裝變槳驅動系統參見《水平軸風力發電機組輪轂變槳總成裝配》課件。

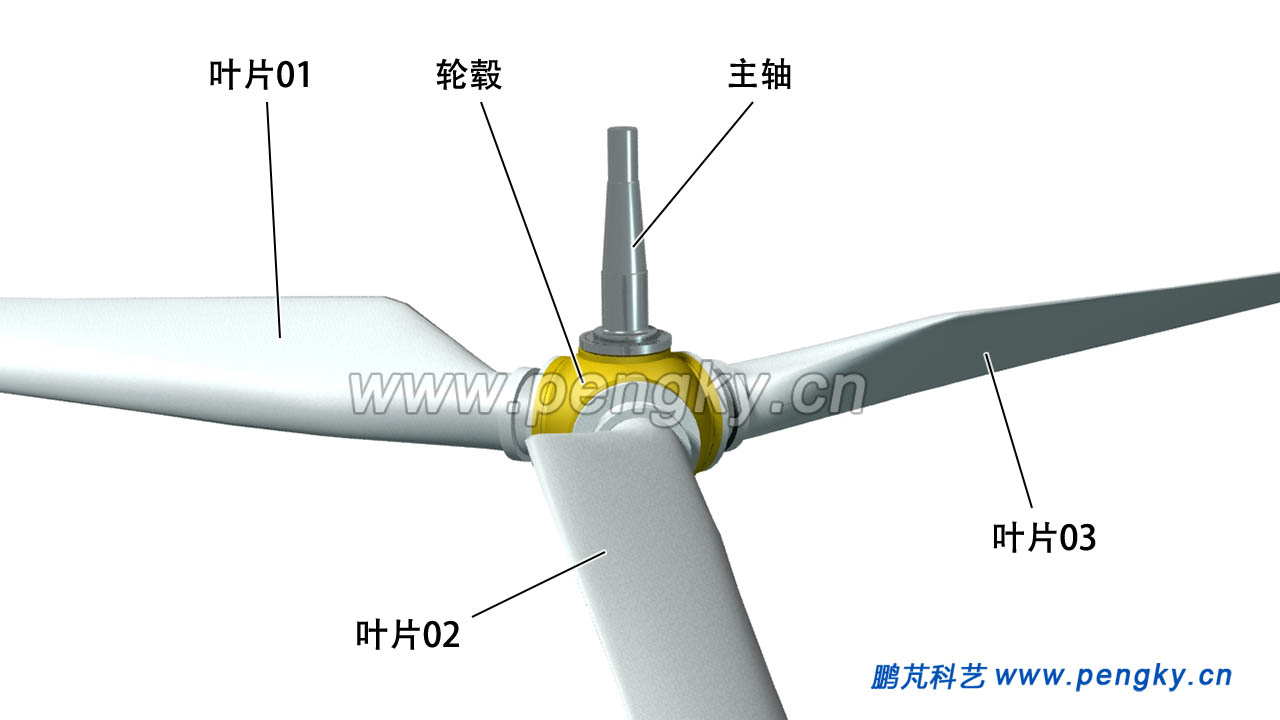

圖10中的球形輪轂安裝了3個葉片,構成3葉風輪，見圖12。

風力發電機組的底座也稱為機架、底盤，底座作為風力機機艙內最重要的支撐部件，在結構上風力機底座分為主機架（前機架）與后機架。主機架前端通過軸承座，軸承，主軸連接著輪轂和葉片，后端支撐著齒輪箱。后機架安裝發電機，電器控制柜，冷卻系統等，液壓站等。底座側方安裝偏航驅動器與機艙罩的支撐架。整個機艙系統是通過底座下方的偏航軸承，剎車盤固定在塔架之上。

在實際工作中底座不僅要承受齒輪箱，主軸，風輪，發電機等核心部件的重力，還時刻受到外界產生的動態載荷，齒輪箱扭力臂載荷，發電機高速旋轉產生的不平衡載荷等。因此底座結構的強度直接影響的著核心部件的安全運行。

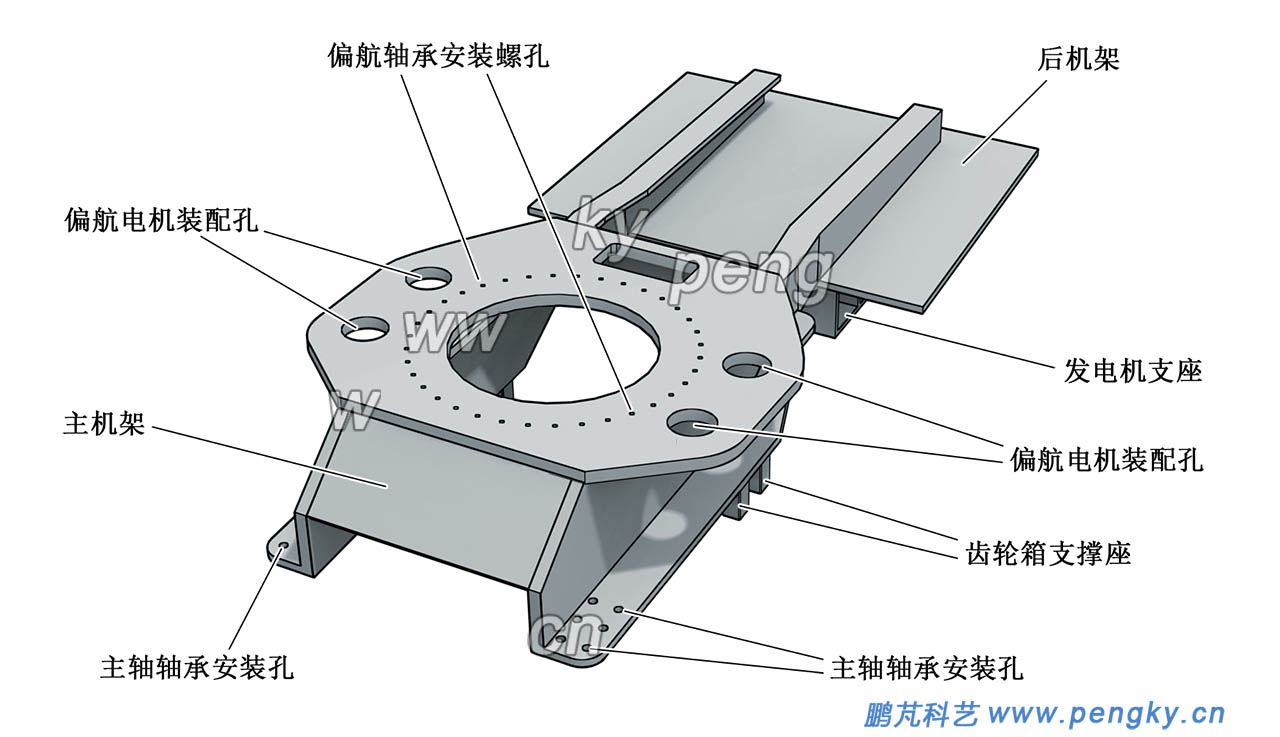

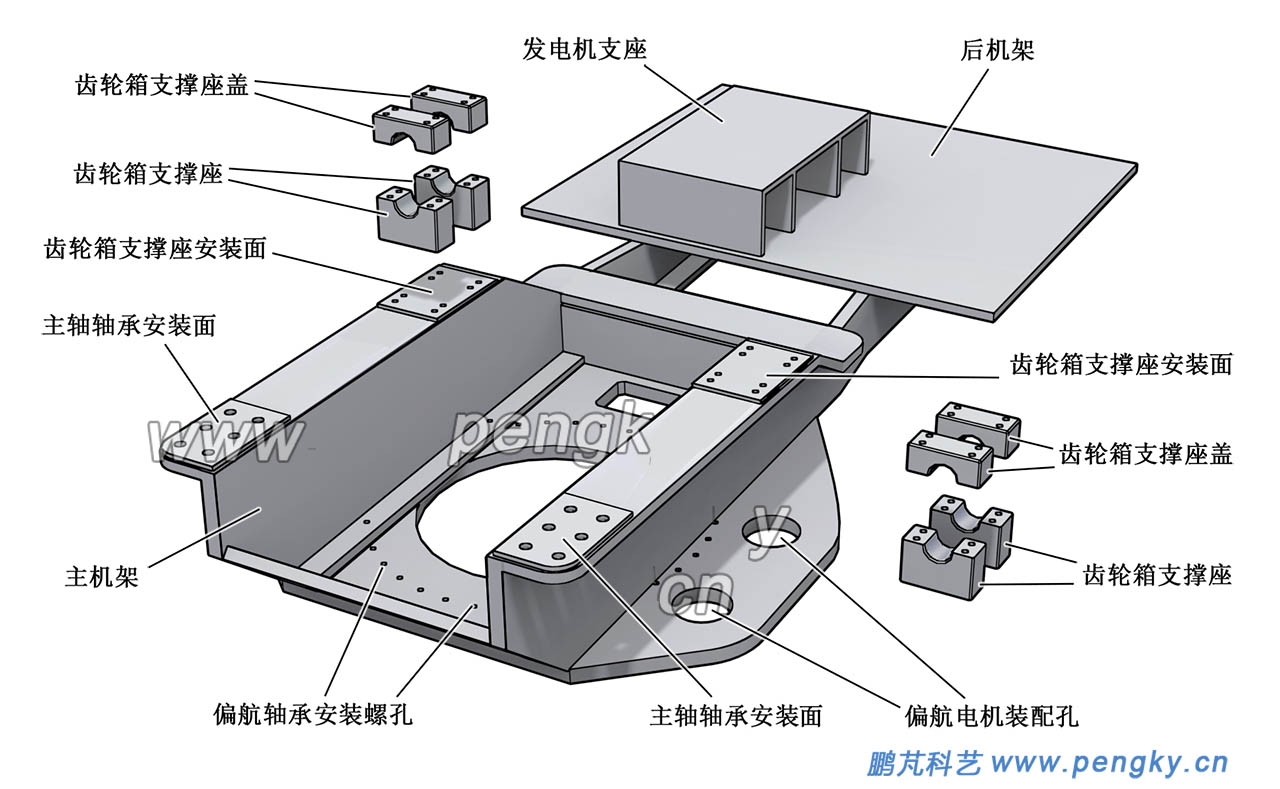

底座分為鑄造底座與焊接底座，小的底座可以整體鑄造，或鋼板焊接；大型的多采用分體結構，主機架采用鑄造件，后機架采用鋼板焊接件，然后采用螺栓等方式聯結。鑄造采用球墨鑄鐵作為主要材料。下面介紹一種用鋼板焊接的底座，主機架與后機架為一整體，見圖13。

主機架前方兩側有安裝主軸軸承的平面，上有螺栓孔，主機架后方兩側有安裝齒輪箱支撐座的平面，上有螺栓孔。下方兩側有安裝偏航驅動電機的安裝孔，每側2個，可安裝4臺偏航驅動電機。底板有大通孔，有安裝偏航軸承的一圈螺栓孔。后方是后機架，用來安裝發電機、控制柜、液壓站等設備。

圖14是風力機底座的底部圖（底部向上圖）。

下面介紹該風力機模型的基本組成，是具有代表性的風力發電機組組成。

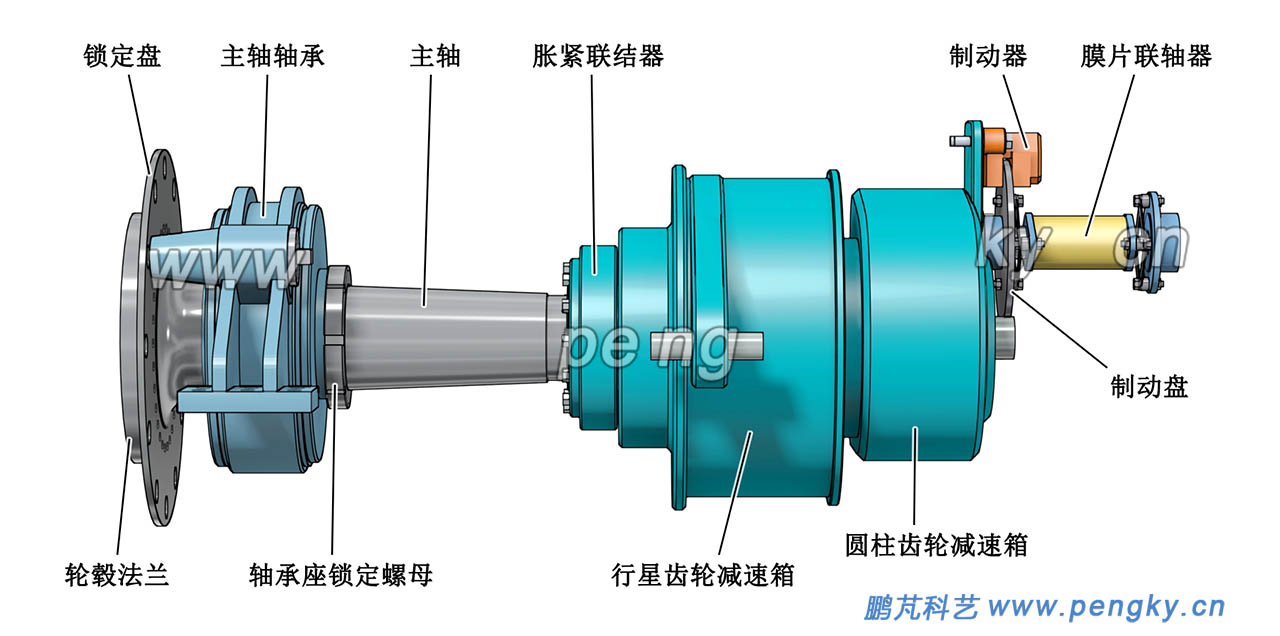

風力機主軸通過主軸軸承安裝在機架上，主軸軸承在機架前端，主軸軸承要承受來自風輪的巨大力量，主要是風輪的重量、推力、各種扭轉力矩，主軸軸承采用球面滾子軸承，有良好的調心性能。靠輪轂的軸承稱為前軸承，在主軸尾端的是后軸承（本模型沒有外置后軸承），圖15是一種常用的布置方式，沒有后軸承，主軸尾端通過聯軸裝置（脹緊連接套）直接與齒輪箱低速軸聯接。

風輪主軸軸線向前仰起，與水平線有一個不大的夾角，目的是防止葉片碰到塔架，同時縮短風力機主軸的延伸長度。見風力機傳動系統與輪轂課件主軸的仰角

齒輪箱后側高速軸通過膜片聯軸器連接發電機。為了在大風、故障與檢修時停止運轉，在聯軸器上裝有剎車盤，由剎車卡鉗（制動器）進行剎車。

風力機的主軸通孔與齒輪箱低速軸通孔相通，風力機變槳用的信號、動力（電或液壓介質）從齒輪箱后部通過滑環（變槳信號轉接裝置）輸送到輪轂變槳系統。或使用連桿直接操縱變槳。

為保證齒輪箱的潤滑，在齒輪箱內裝有潤滑油，潤滑油即可保證齒輪的潤滑，又可以對齒輪降溫。在機艙里有潤滑油系統，主要有潤滑油泵、過濾器、控制閥門、風冷散熱器，連接管路組成。潤滑油泵驅動潤滑油循環，把齒輪箱中的油降溫冷卻，過濾，再送入齒輪箱。有關齒輪箱潤滑油系統見風力發電機的齒輪箱課件中風力發電機齒輪箱的潤滑。

風力機的高速軸制動裝置，偏航制動裝置等需要液壓驅動，機艙設有液壓站。采用液壓變槳的風力機，需要功率大的液壓站。

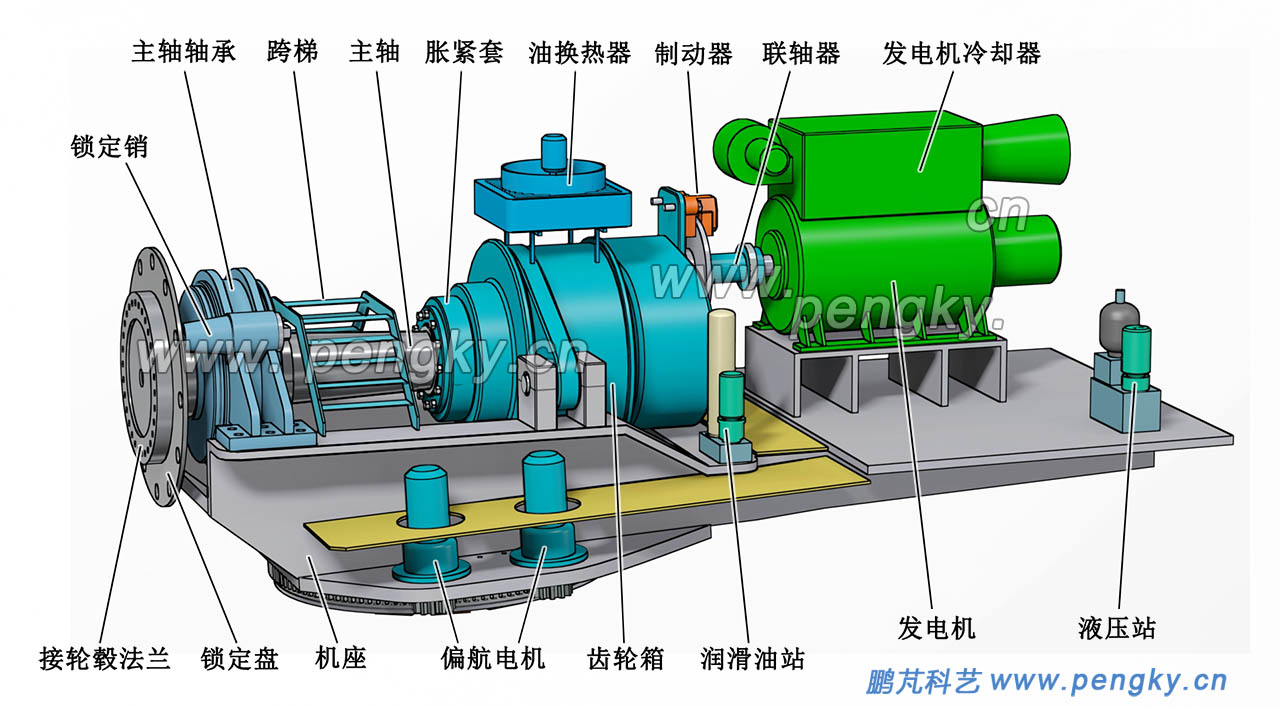

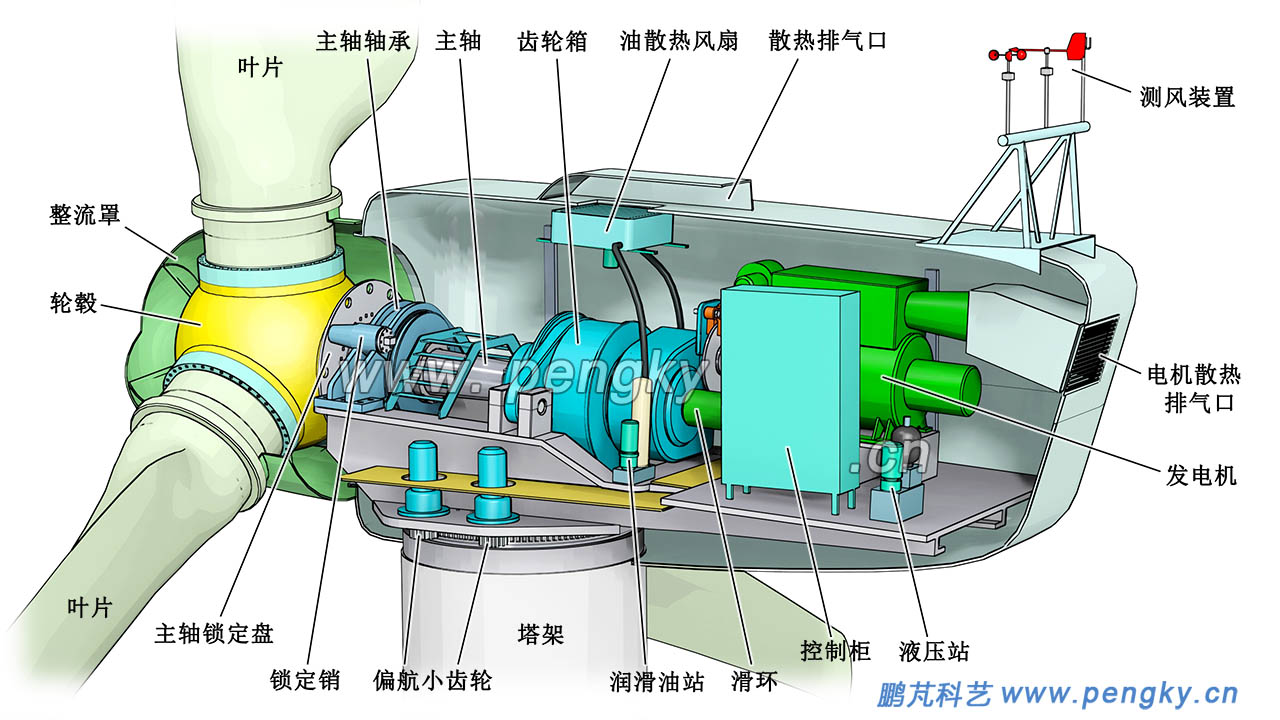

在機艙底盤下方有偏航系統，機艙頂部后方裝有風向標與風速儀，輸出信號傳給控制柜，偏航裝置按控制柜的信號推動風力機對風。控制柜還要根據風速變化來控制漿距角，以工作在最佳轉速。圖16是水平軸風力發電機機艙內主要設備布置圖。

風力發電機組傳動鏈裝配參見水平軸風力發電機組傳動鏈總成裝配課件，風力發電機組整個機艙布置見風力發電機組整機圖課件。

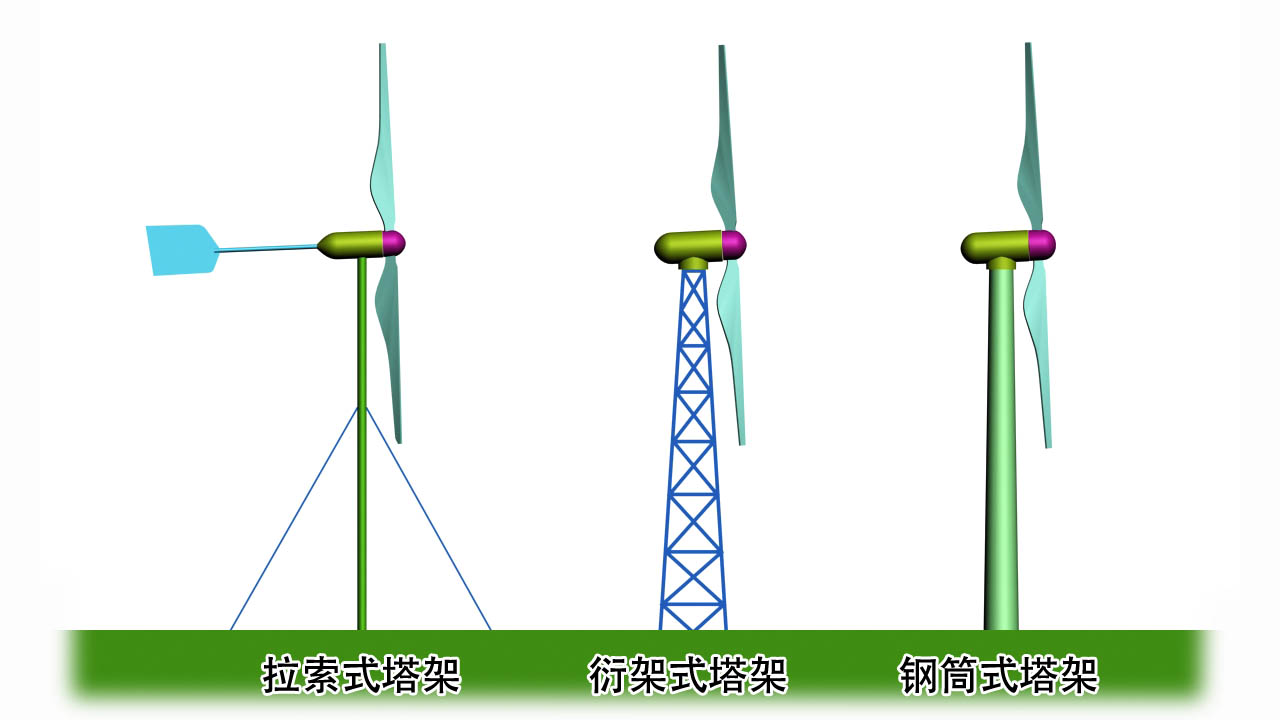

葉輪要在一定的高度上才能獲得較大較穩定的風力，在空中的風輪與機艙要靠塔架支撐，塔架的高度約為葉輪直徑的1至1.5倍，小型微型風力機的塔架相對風輪會更高些。塔架需要高強度也要考慮造價，微型風力機是鐵管加拉線，中小型風力機有采用桁架型的也有采用管柱型的，桁架即用角鐵等型材搭建而成，簡單、造價低，但不美觀，人員上下也不安全，大型風力機采用管筒型結構，見圖17。

塔架要支撐在空中的機艙與風輪的重量，要抵御風力對風輪的推力，扭力等，要求塔架有足夠的強度。管筒形的塔架通常是底部直徑大的圓錐形，稱為錐筒式塔架，在當前大中型風力發電機組中大量應用。其優點是美觀大方，在塔架內可安裝多種設備。

錐筒式塔架早期采用鋼筋混凝土結構，混凝土強度較差，較笨重。后來大批量生產采用鋼結構，由鋼板卷成，焊成圓筒，強度大，便于運輸與吊裝。不過在一些運輸困難的地方，仍要采用現場混凝土制作。

錐筒式塔架多分為2段3段或4段制作，方便運輸與吊裝，在每段圓筒兩端焊有連接法蘭，用來連接塔筒，現場安裝時用螺栓聯結起來。塔架的設計與制造要避開塔筒與機組的共振。近年由于大型風力發電機組與超高塔架的發展，為了降低成本，鋼-混凝土混合結構塔架開始流行。塔架下部分用混凝土塔筒，上部分用鋼塔筒。

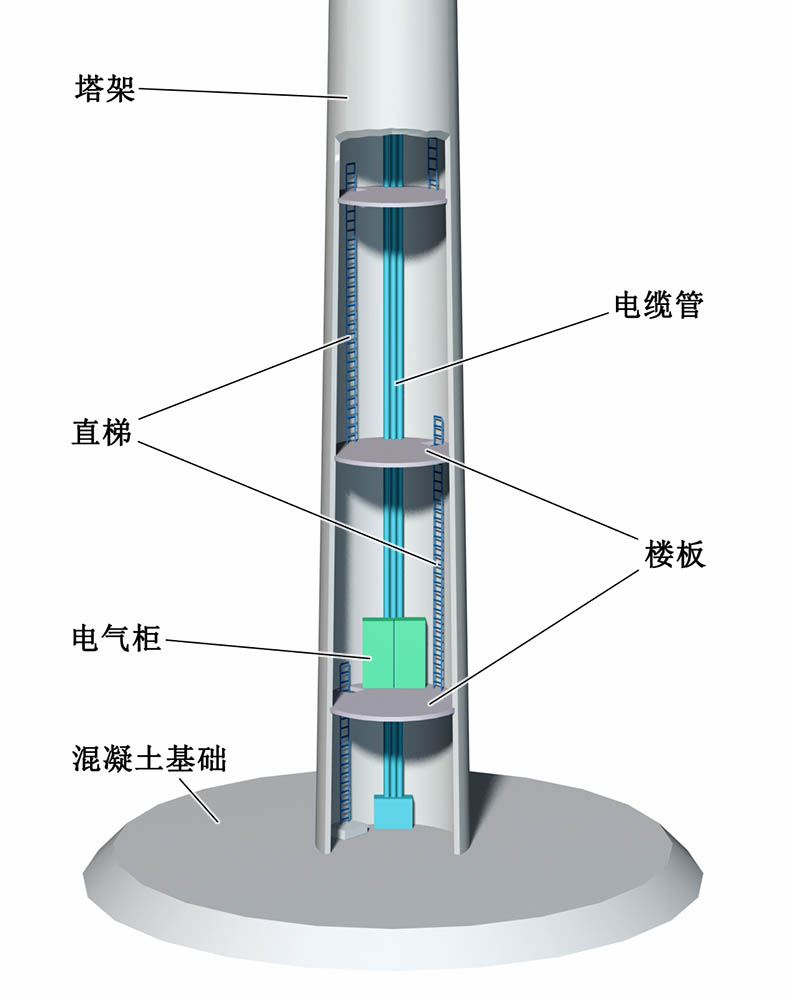

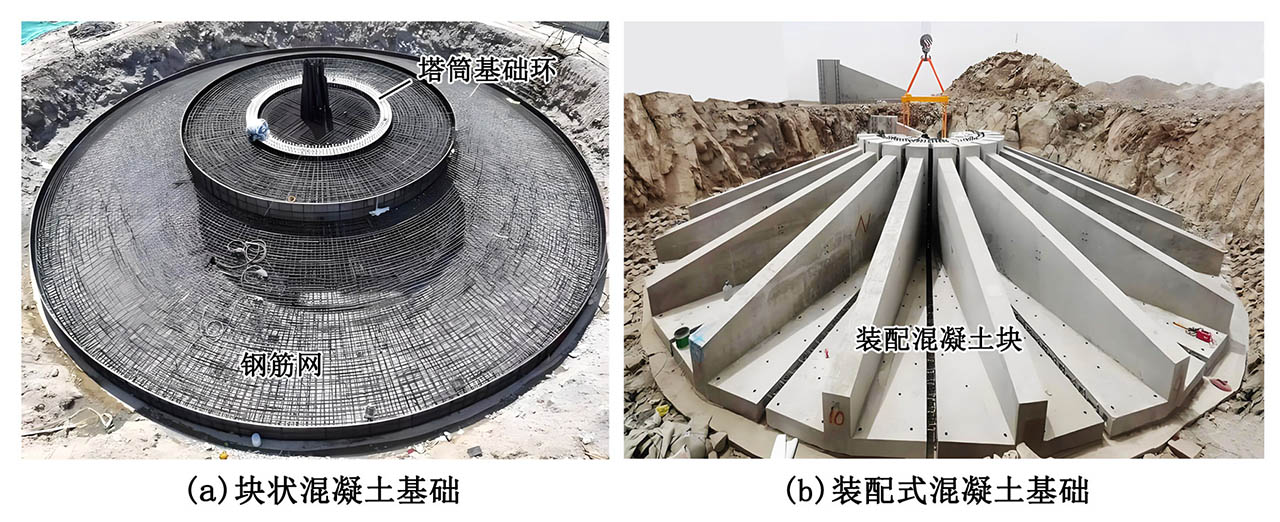

塔架內敷設有發電機的動力電纜、控制信號電纜、安全繩、擺式減震器、照明裝置等部件。圓筒塔架底部有塔門，塔架內用橫隔板分若干層，是安裝人員工作與休息平臺，層間有直梯供人員上下。

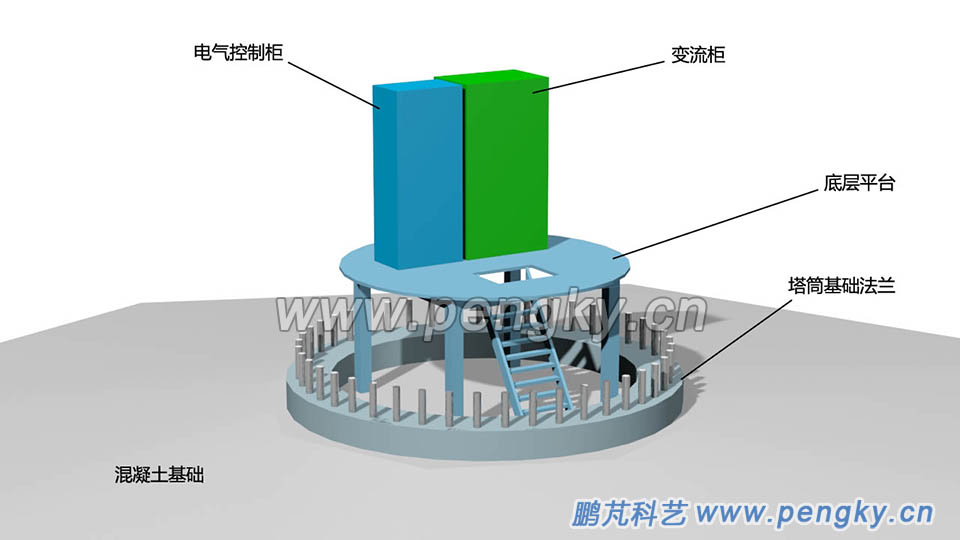

雙饋風力發電機組有變頻機柜與電器柜，直驅風力發電機組的變頻機柜與電器柜更大， 需安裝在塔架底部，圖19是安裝示意圖。

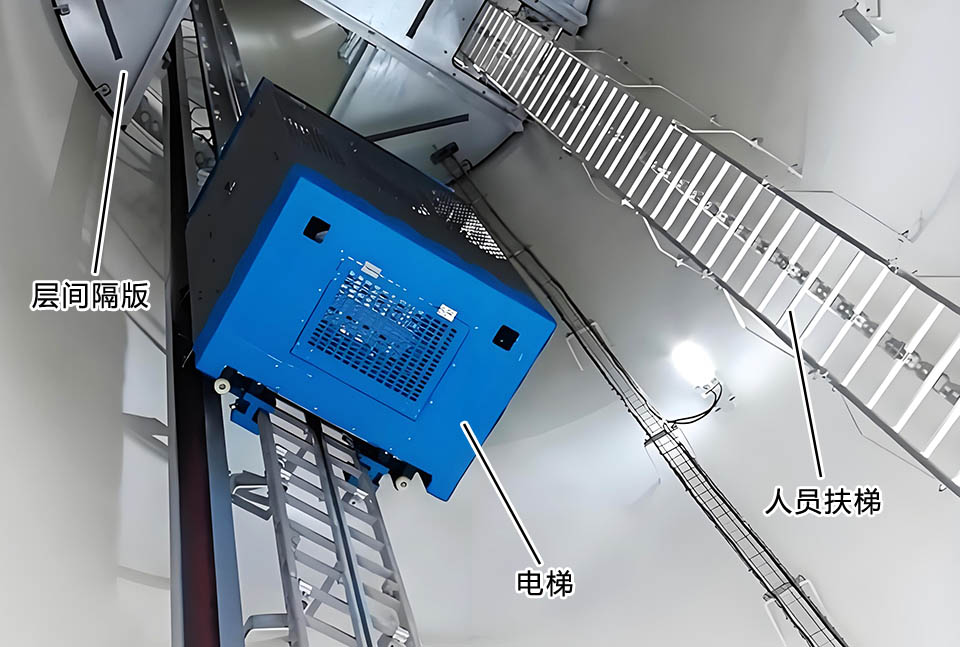

大型機組塔架內設置有升降裝置，便于維護人員登塔。小型簡易的僅站一人，無外箱：大的可站2至3人，見圖20，（圖片來自網絡）。
