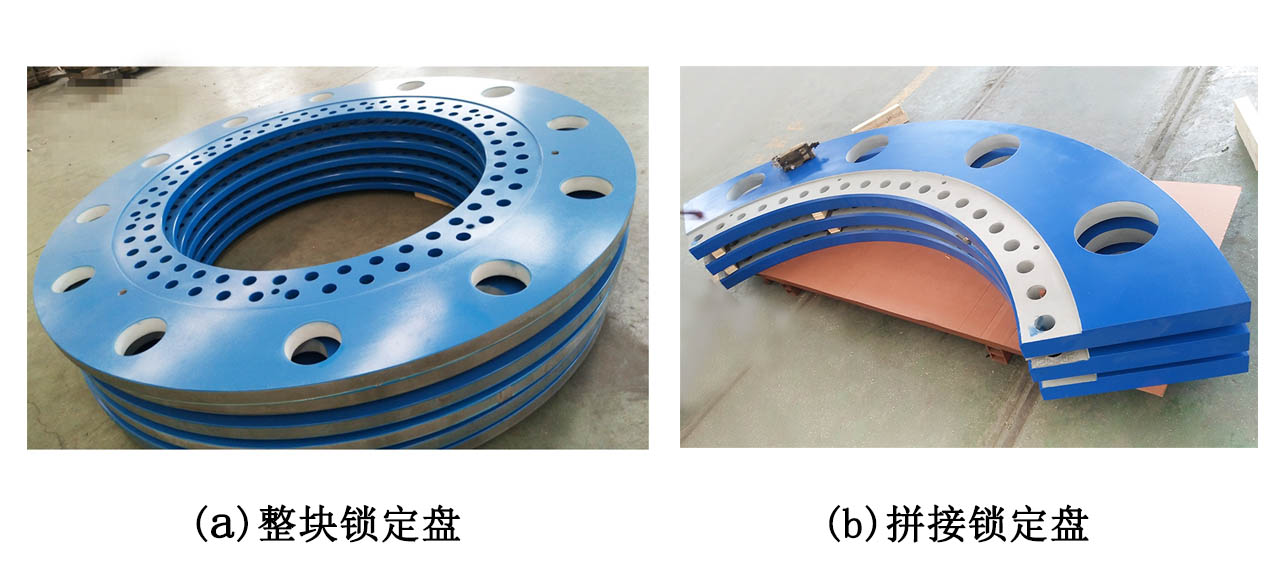

鎖定盤一般是單獨制作。圖2是單獨制作的鎖定盤，圖是整塊的鎖定盤，圖是幾塊拼接的鎖定盤。單獨制作的鎖定盤用螺栓安裝在主軸前端法蘭上。較小機型鎖定盤可以與主軸同加工成一個整體。

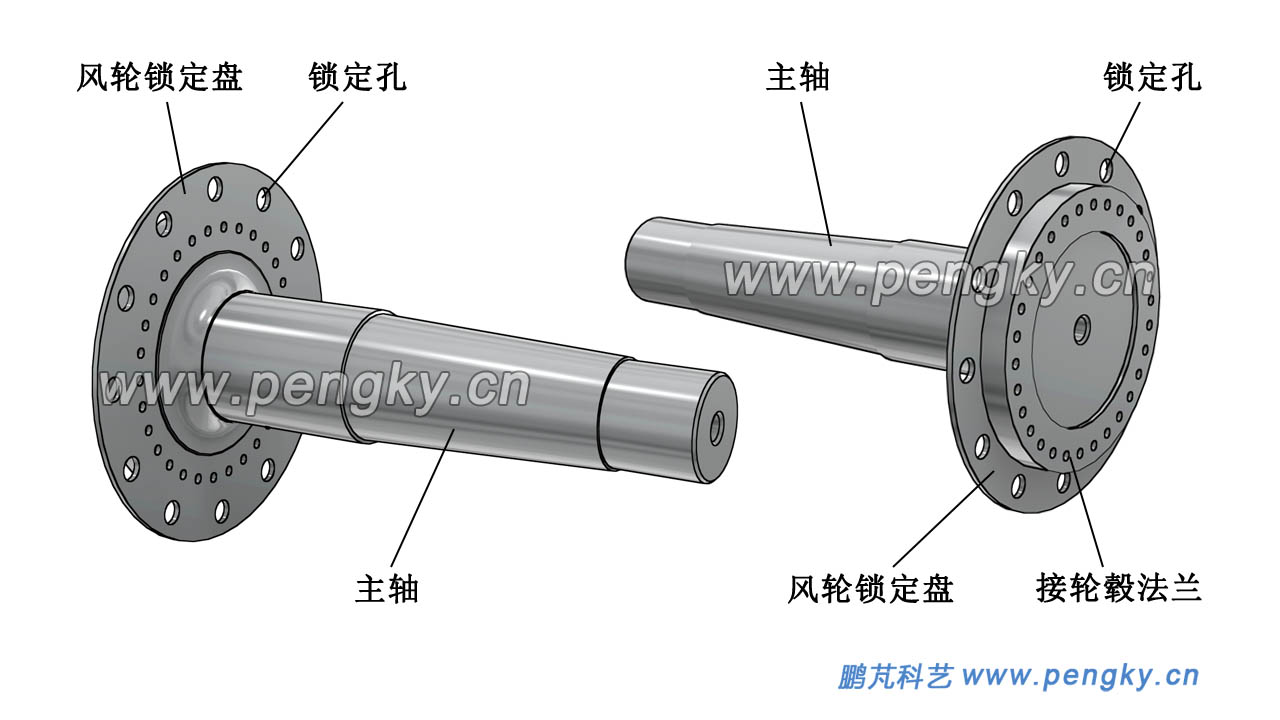

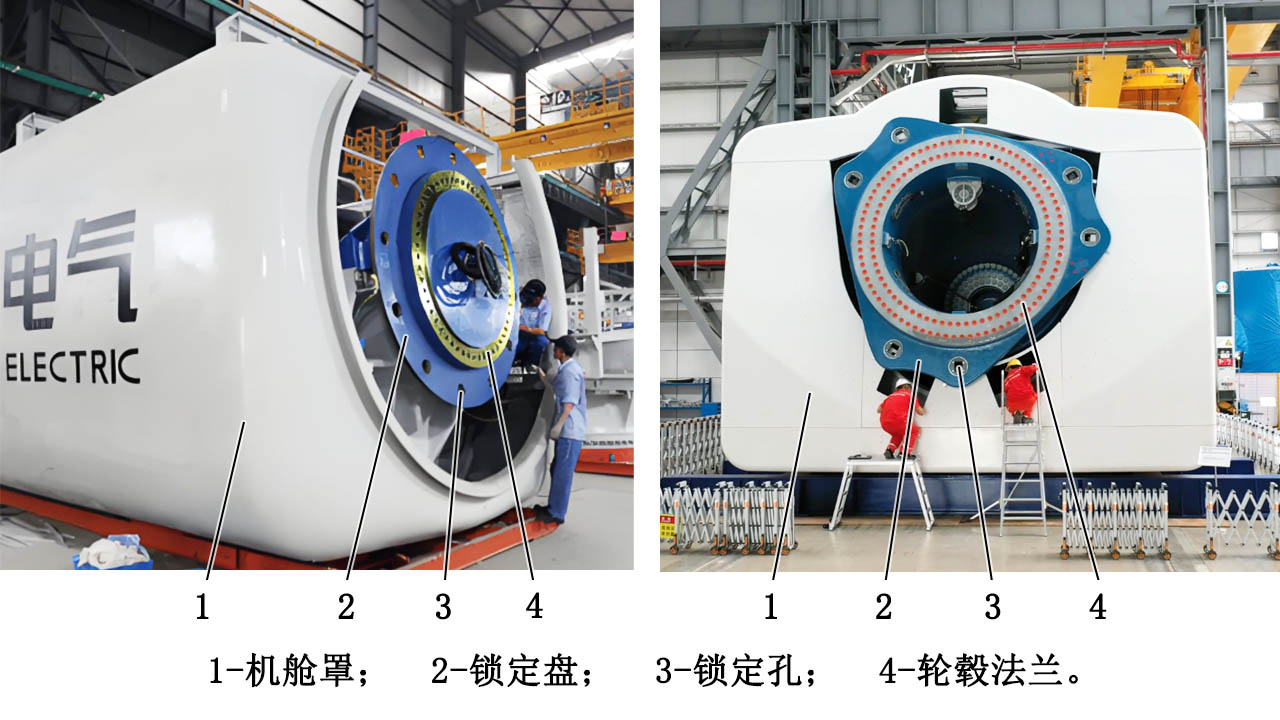

圖3是安裝在機艙的主軸，主軸從機艙前端伸出，前端是輪轂法蘭與鎖定盤。左圖的鎖定盤是完整圓形的，每30度一個鎖定孔。右圖是超大型風力機的鎖定盤有3組鎖定孔，按120度布置，每組2孔的間距是30度。

一般風力機主軸軸承多為調心滾子軸承，圖4為調心滾子軸承外觀。

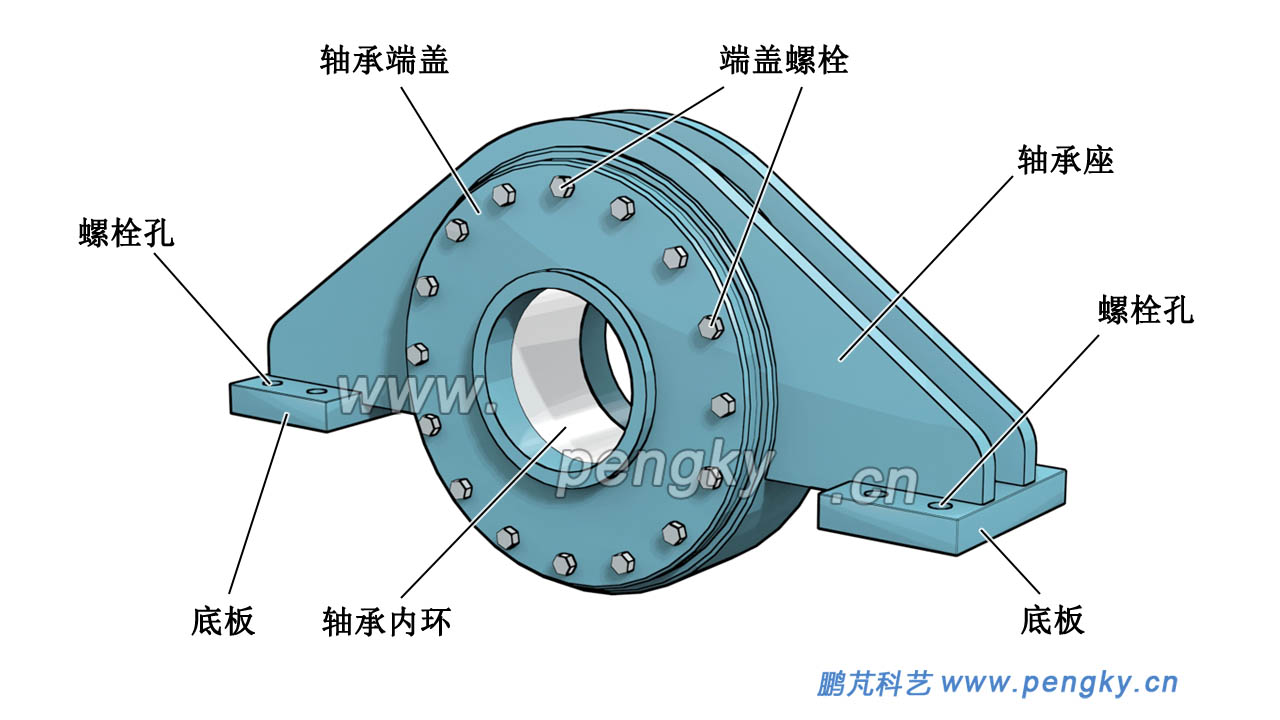

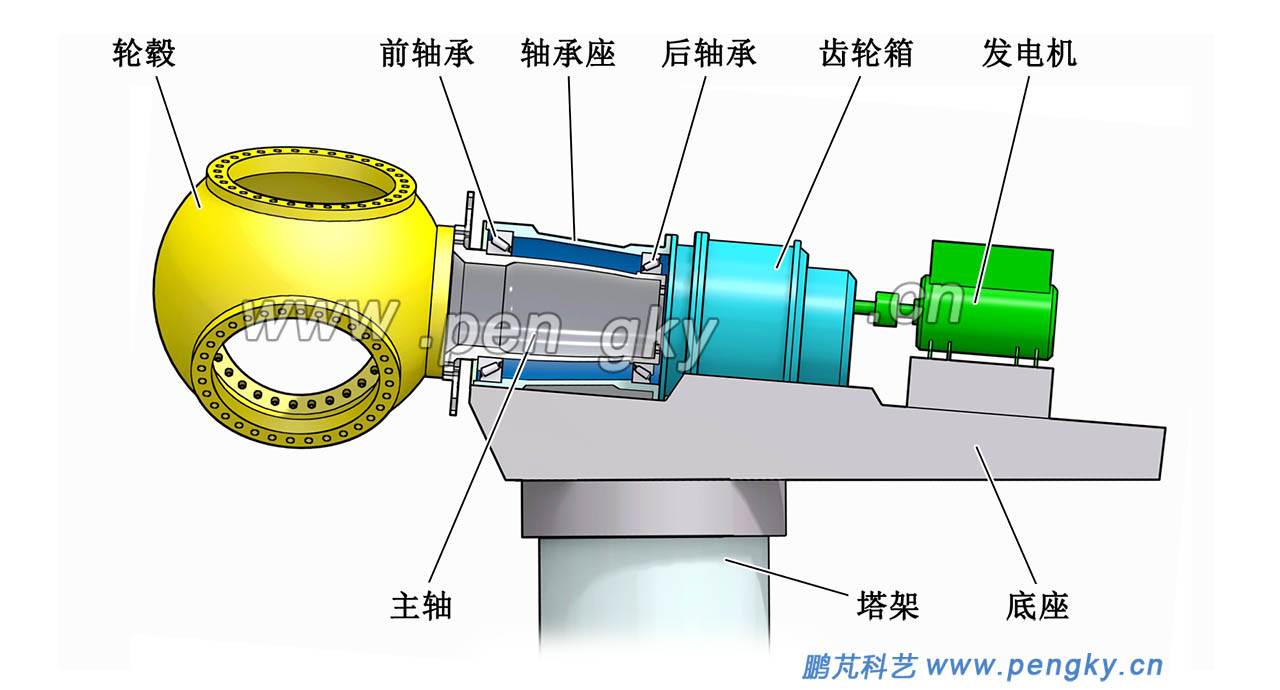

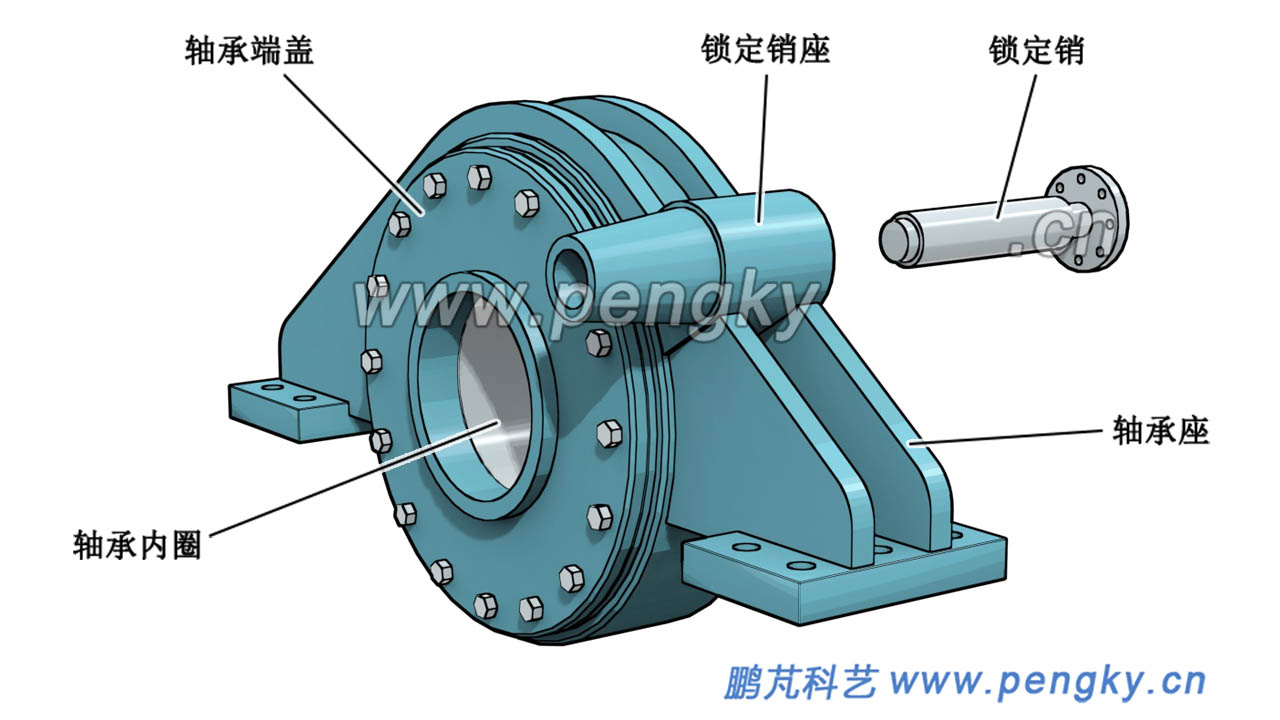

主軸的鎖定裝置安裝在底座上或軸承座上，圖5是集成著鎖定裝置的主軸軸承，在鎖定裝置內有鎖定銷。

主軸鎖定時，鎖定銷頭插入鎖定盤的鎖定孔內，卡死主軸不能轉動。鎖定銷較多是液壓驅動，也有電機驅動，電機驅動靠螺桿旋轉推進。下面介紹液壓驅動鎖定銷。

圖6 左上圖是鎖定銷的外觀圖，鎖定銷是一種長短可以伸縮的圓柱形裝置，把它放入鎖定銷座內，當鎖定銷頭伸出銷座插入鎖定盤的鎖定孔時，主軸被卡死不能轉動。

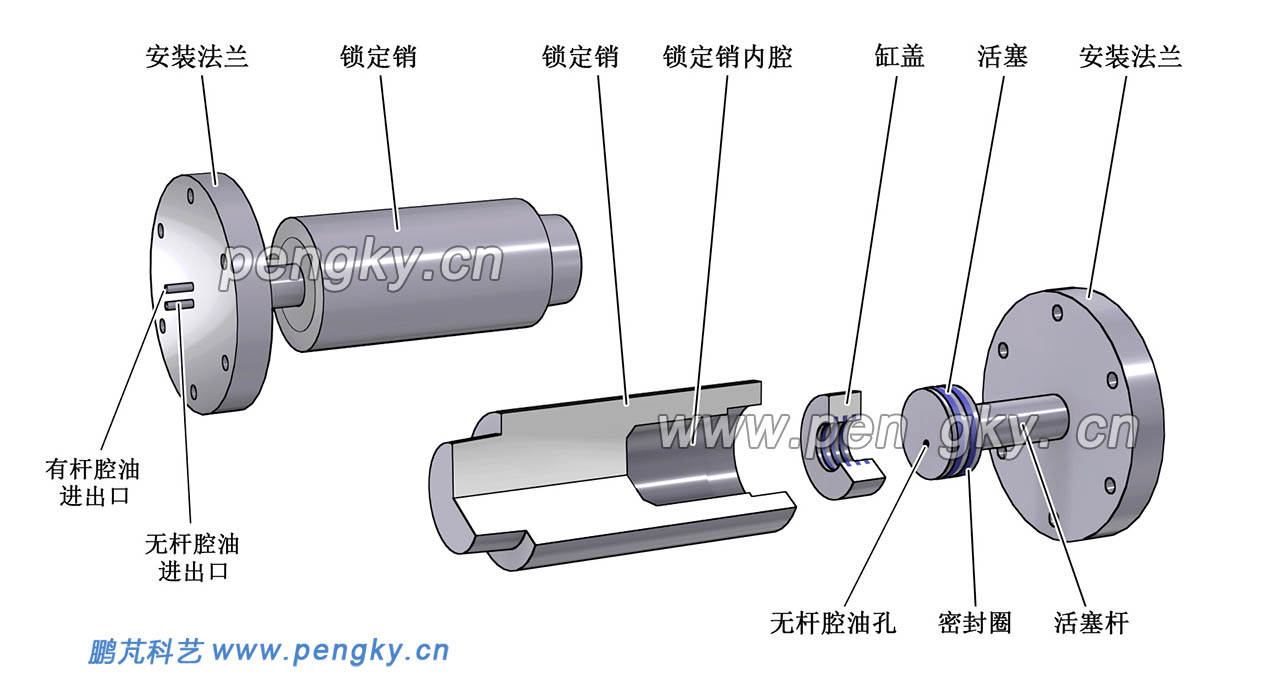

圖6 右下圖是鎖定銷的爆炸圖，鎖定銷內是液壓缸，活塞在鎖定銷內腔滑動，在活塞外周有密封圈，防止漏油。在缸蓋內周也有密封圈，防止液壓油外漏。

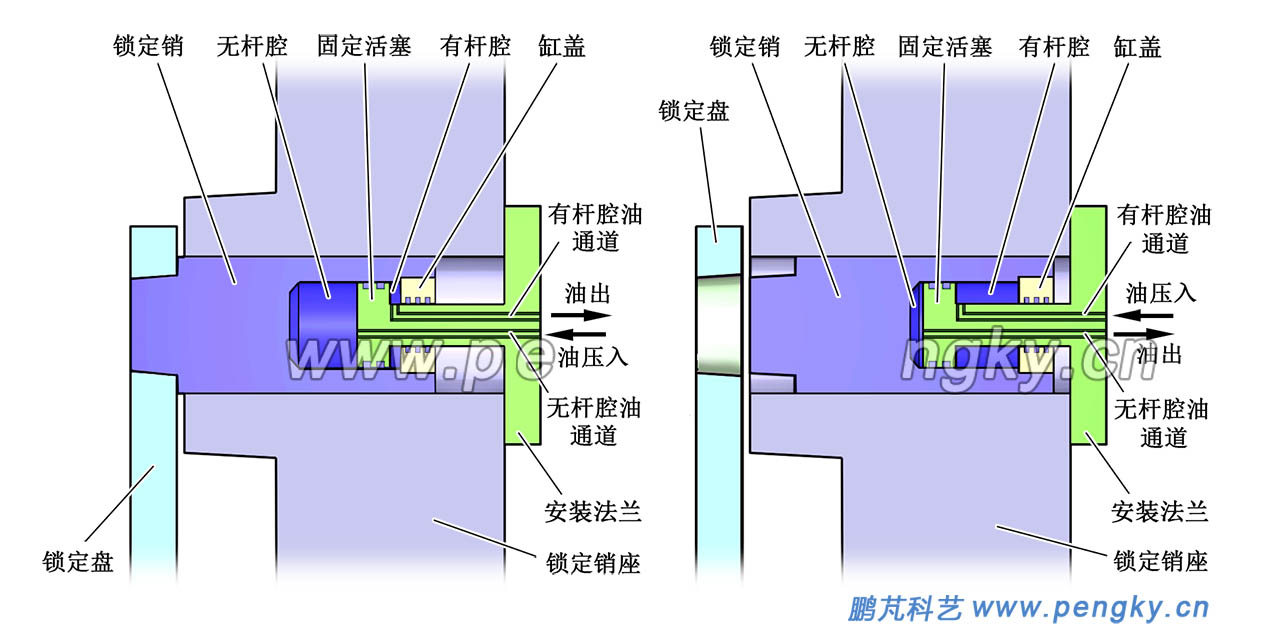

圖7是安裝好的鎖定銷剖視圖。右圖是鎖定銷退回狀態，液壓油從有桿腔油入口進入，充滿有桿腔，使鎖定銷退回。左圖是鎖定銷伸出狀態，液壓油從無桿腔油入口進入，充滿無桿腔，使鎖定銷伸出，伸出的鎖定銷頭插入鎖定盤的鎖定孔內，使主軸不能轉動。

有桿腔油入口與無桿腔油入口的進出油靠換向閥進行切換。

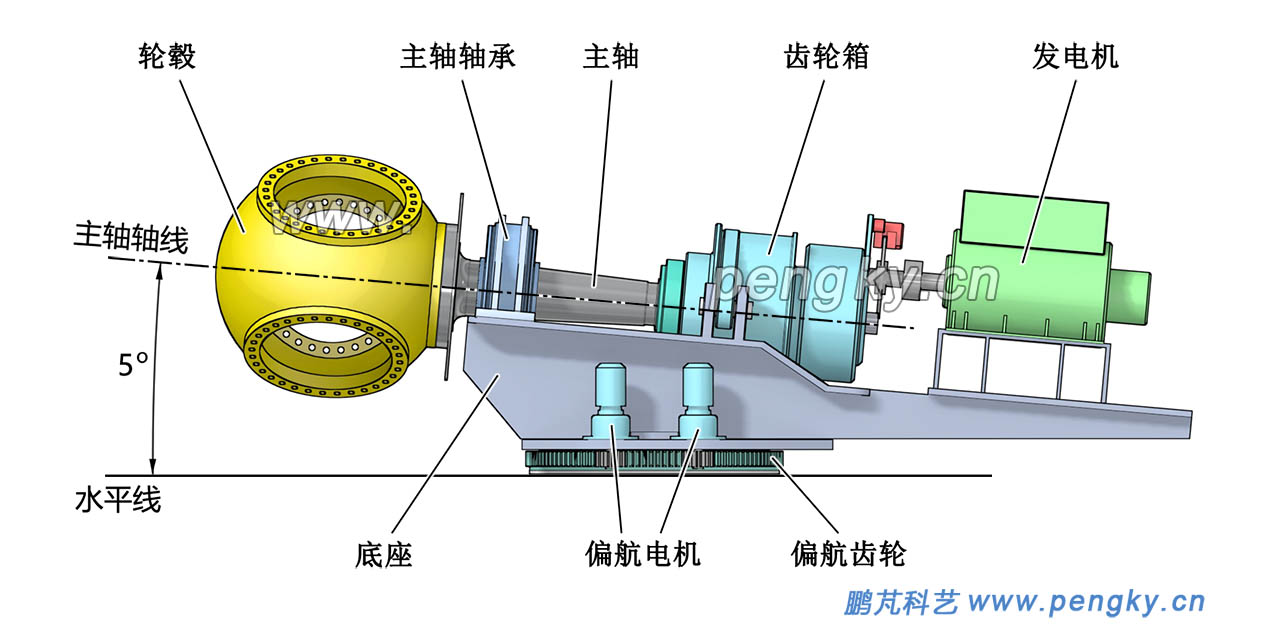

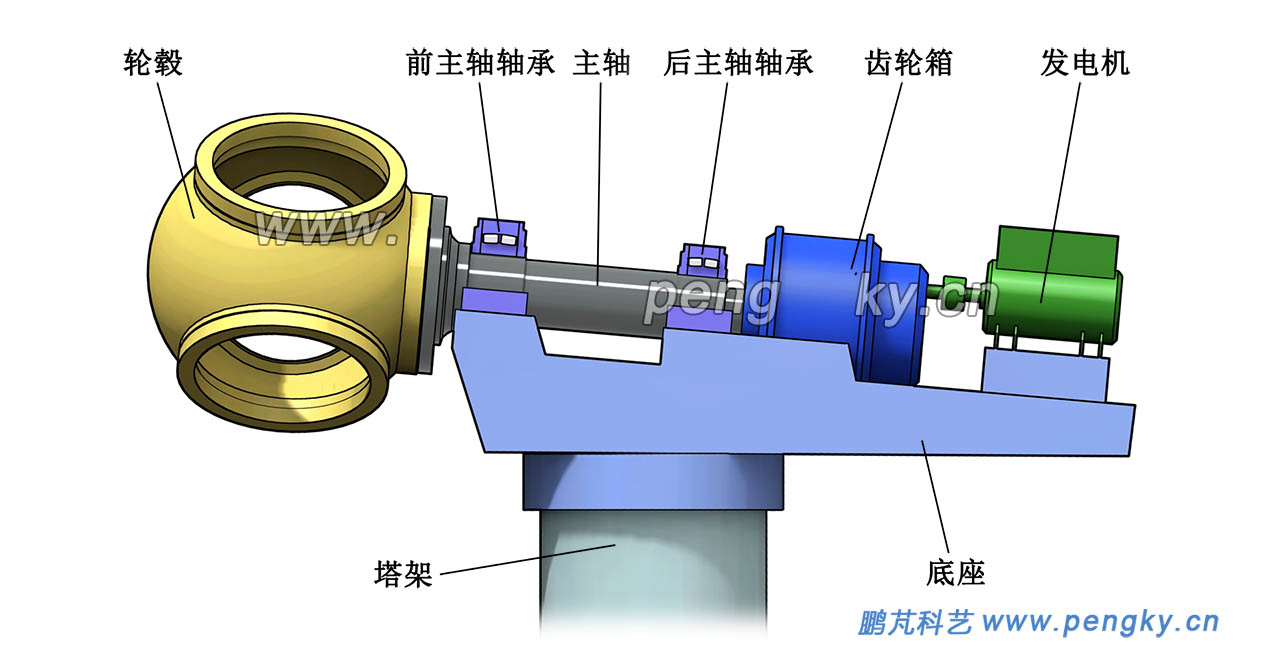

由于強風時葉片會向后有較大的彎曲，為防止葉片尖端與塔架碰撞，主軸安裝在底座上有一個向上的仰角，一般為5度左右，見圖8

主軸軸承有多種布置方式，這里僅介紹有外主軸的軸承布置。

3.2.1 單軸承支承

單軸承支承為懸臂梁結構，主軸僅使用一個軸承支承，后軸承置于齒輪箱內，前支點為剛性支撐，后支點為彈性支撐，與機架固定的主軸承通常使用調心滾子軸承，也稱為三點懸吊支承。

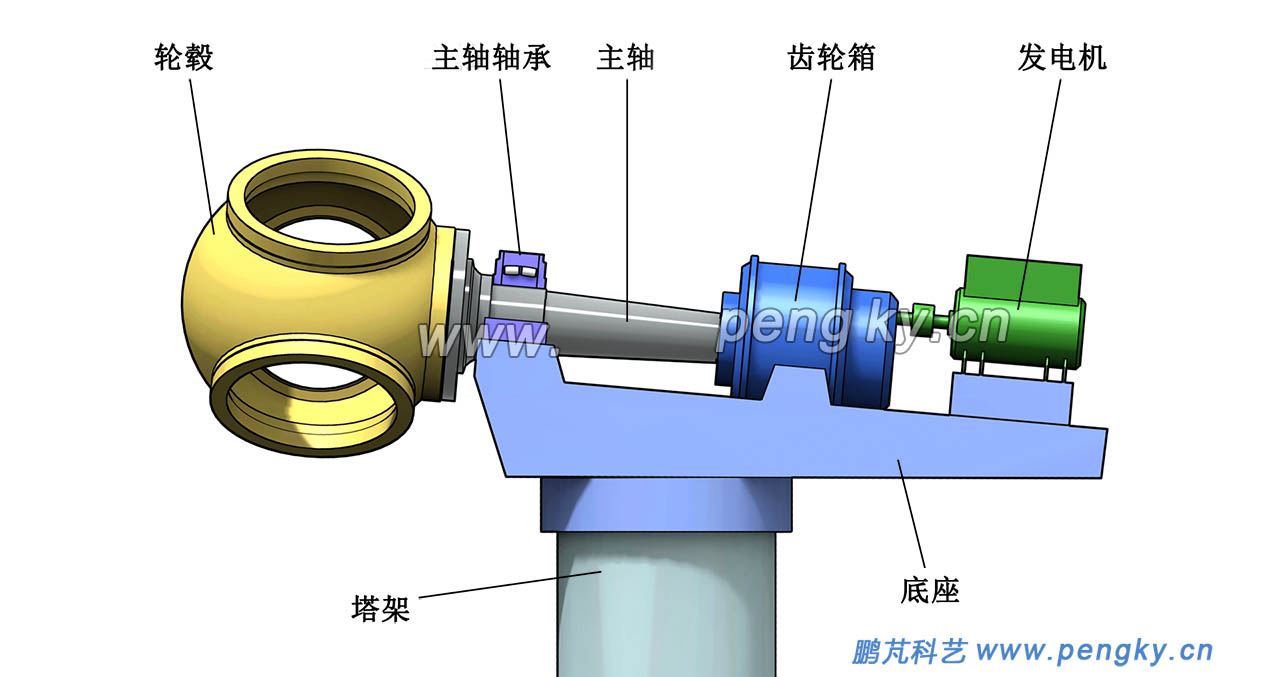

單軸承支承是風力發電機組最常用的主軸軸承布置方式，見圖9

3.2.2 兩點支承布置形式

兩點支承布置為挑臂梁結構，主軸由兩個軸承支承，兩支點均為剛性支撐，通過兩軸承間的軸距調心，改善軸承間配合軸段的受力狀態。其中兩點支撐又分為兩種情況：

一種是分別使用兩個軸承分開支撐，兩軸承可視為獨立受力，相互影響不大， 見圖10。

另一種是將兩個軸承固定在同一個軸承座內，起到兩個軸承相互約束的作用，目前超大型風力發電機組采用這種結構，其主軸為大直徑空心主軸，兩個軸承為一對圓錐滾子軸承，是可承載徑向力與軸向力的圓錐調心滾子軸承。圖11是這種有整體軸承座的兩點支承布置形式。

直驅風力發電機主軸結構完全不同，有雙軸承的，有單軸承的，具體介紹見內轉子永磁直驅風力發電機、外轉子直驅式發電機與單軸承直驅風力發電機組課件。

在單軸承支承的懸臂梁結構，主軸前端由主軸軸承支撐。主軸后端與齒輪箱聯結，聯結采用脹緊聯結套，脹緊聯結套簡稱脹緊套或脹緊式聯軸器，是靠摩擦力進行聯結的裝置。

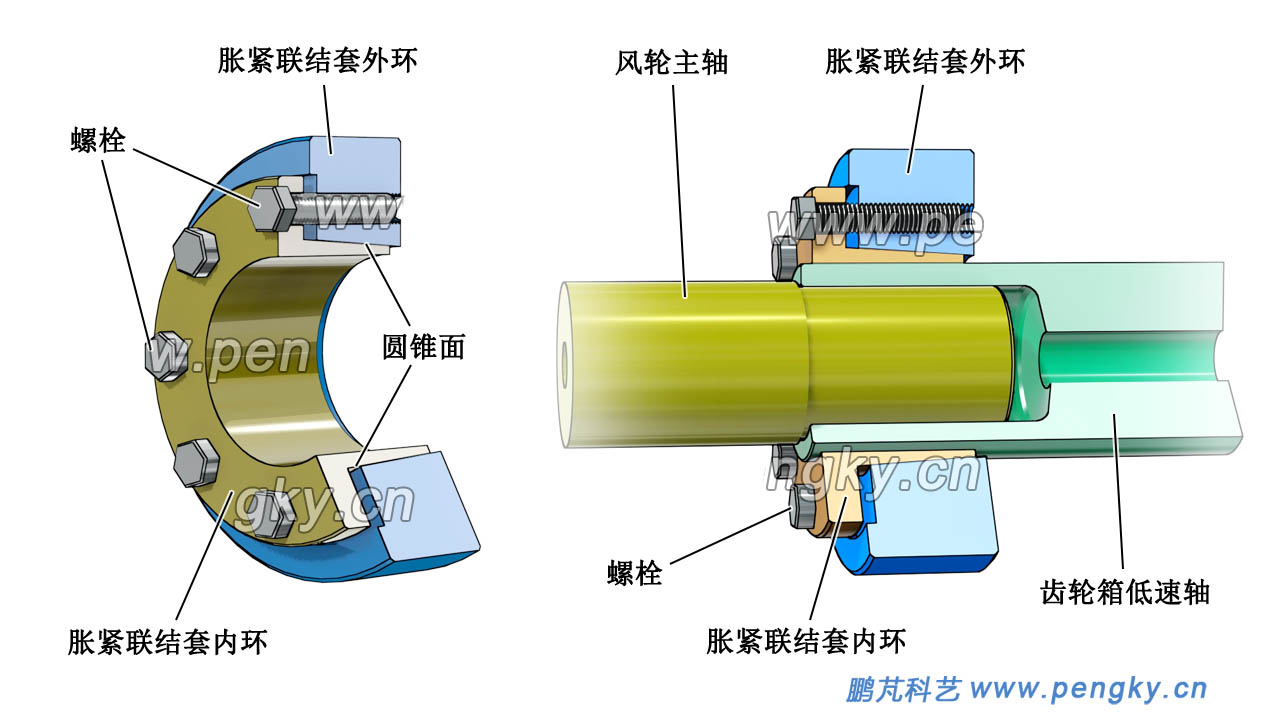

圖12左圖是脹緊套的剖視圖，主要由外環、內環、螺栓組成。在外環內圓周呈圓錐面；在內環外圓周呈圓錐面，錐度與外環相同，內環的內圓周為柱面。外環與內環用高強度鋼材制作，外環內錐面、內環外錐面與內柱面的表面粗糙度要小。當螺栓擰緊，內環深入外環，在錐面力作用下，內環直徑縮小。

圖12右圖是用脹緊套聯結主軸與齒輪箱低速軸的剖視圖。當螺栓擰緊，脹緊套內環直徑縮小，把齒輪箱低速軸內圓周緊壓在主軸上，通過主軸與齒輪箱低速軸的摩擦力實現聯結。

用脹緊套聯結，主軸和齒輪箱低速軸孔的加工不要求高精度的制造公差，兩者位置無精確要求，只須將螺栓按要求的力矩擰緊即可。脹緊套拆卸方便，拆卸時將螺栓擰松就可以拆開。

脹緊套在超載時，將失去聯結作用，可以保護設備不受損害。脹緊套具有良好的互換性。脹緊聯結套的結構有多種，這里介紹的僅是風力機用的脹緊聯結套。

在齒輪箱與發電機的聯結也會用到脹緊套聯結器，一般是集成在膜片聯軸器上。

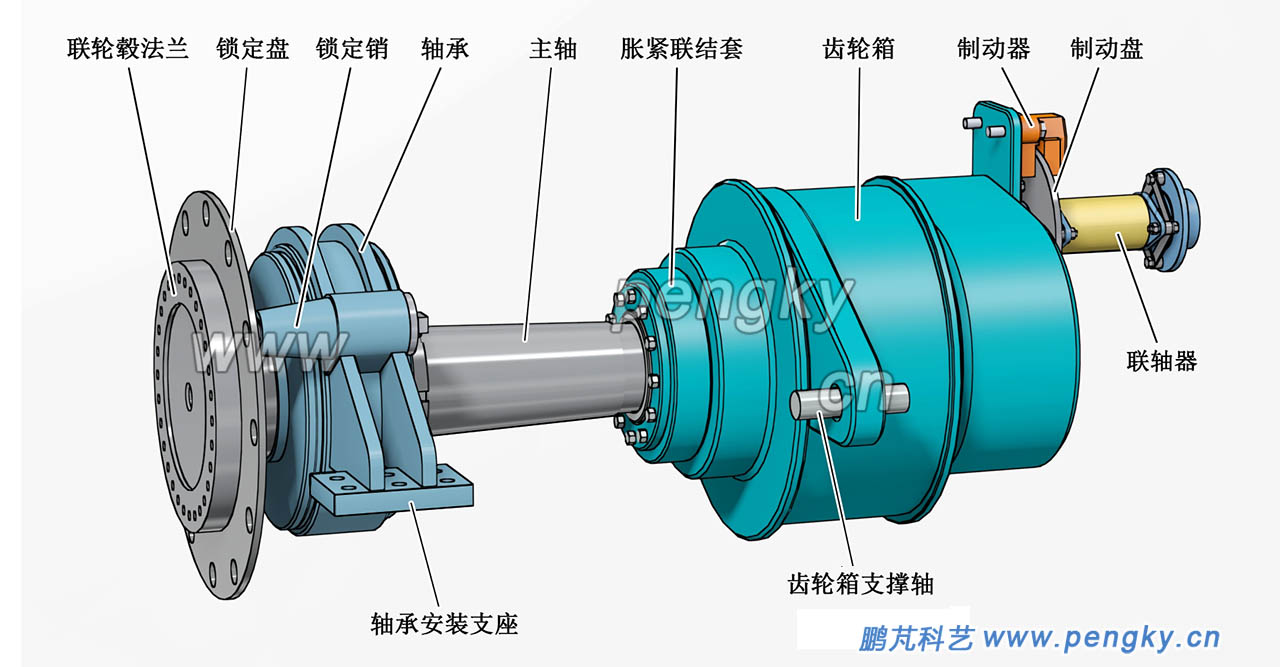

圖13是主軸通過脹緊套聯結齒輪箱的懸臂梁結構。

由于安裝誤差，承載后變形與溫度變化等原因，齒輪箱高速軸與發電機軸不能保證嚴格對中，又由于載荷的沖擊、振動等原因，必須采用撓性聯軸器聯結來適應這些變化的誤差。風力機一般采用膜片聯軸器，膜片聯軸器可提供大的轉矩，結構簡單、加工方便、不需潤滑。

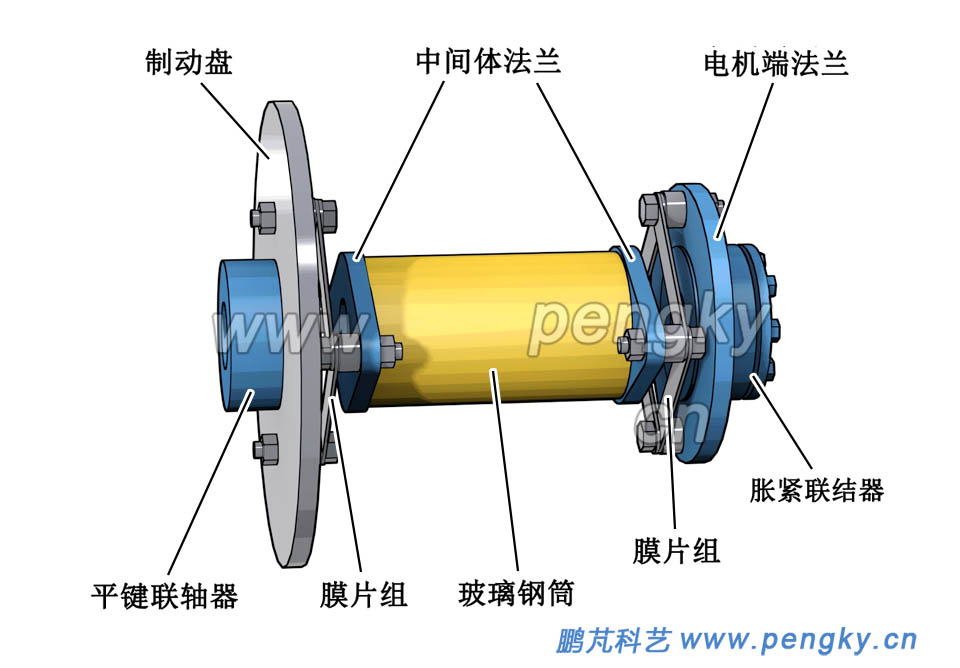

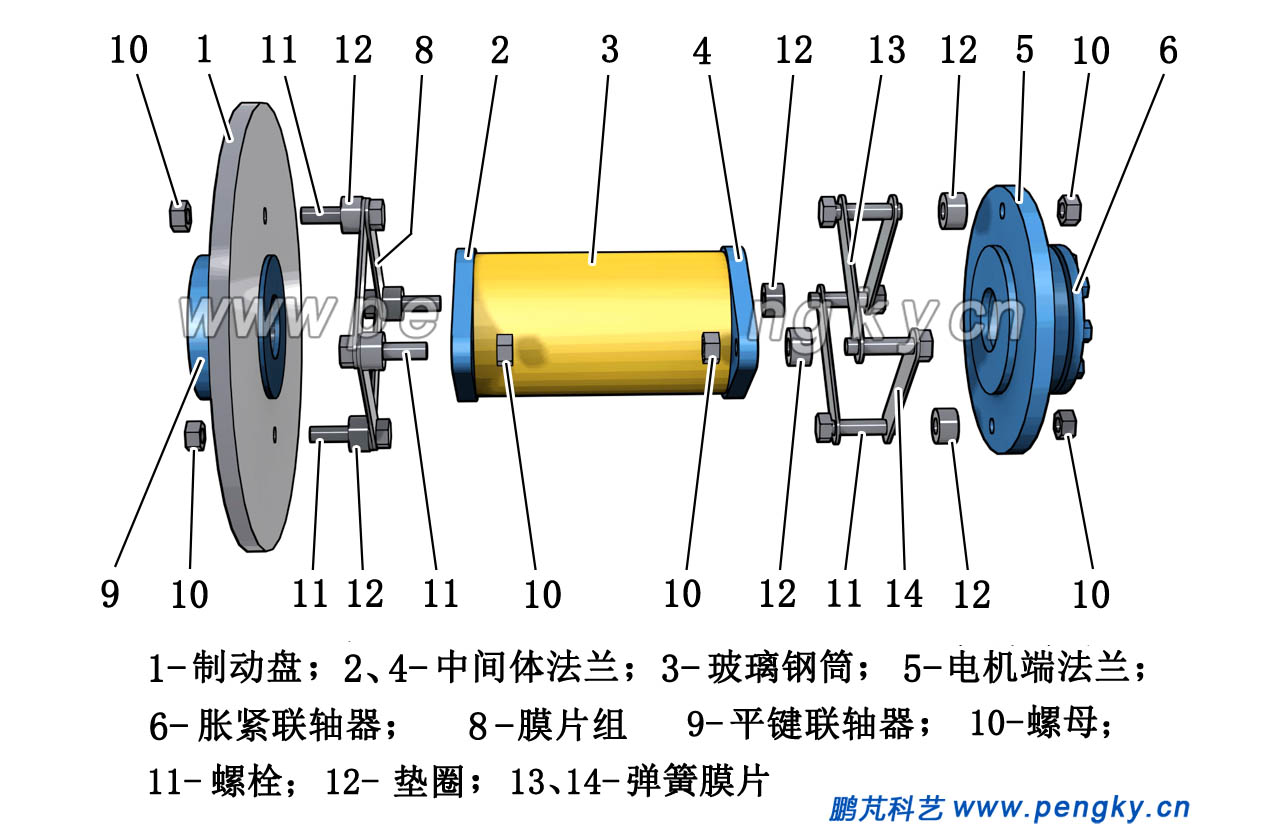

圖14 是風電高速軸用的膜片聯軸器拆解圖，圖中左端聯結齒輪箱，一般集成有制動盤。實現撓性聯結是依靠彈簧膜片，膜片由彈性好，高抗疲勞，高強度的鋼材制作，是長條形薄片，兩端有安裝孔，4個膜片圍成正方形（孔對齊），將膜片組對角兩孔用螺栓、墊圈、螺母固定在制動盤上，再將另外對角兩孔用螺栓、墊圈、螺母固定在中間體法蘭上，4片疊成膜片組。就完成齒輪箱端的組裝。

在拆解圖右端聯結發電機，4個膜片未疊在一起，顯示膜片的外形。

把圖中右端分開的4個膜片疊成組，將對角兩孔用螺栓、墊圈、螺母固定在電機端法蘭上，將另外對角兩孔用螺栓、墊圈、螺母固定在中間體法蘭上，就完成電機端的組裝。再將兩端膜片組固定到制動盤與電機端法蘭，組成整個的膜片聯軸器，見圖15。

聯軸器左端聯結齒輪箱高速軸，在制動盤集成有平鍵聯軸器，就是普通的方鍵套筒聯結，與齒輪箱高速軸固定聯結。電機端法蘭集成無鍵聯軸器，一般使用脹緊套聯結電機軸。

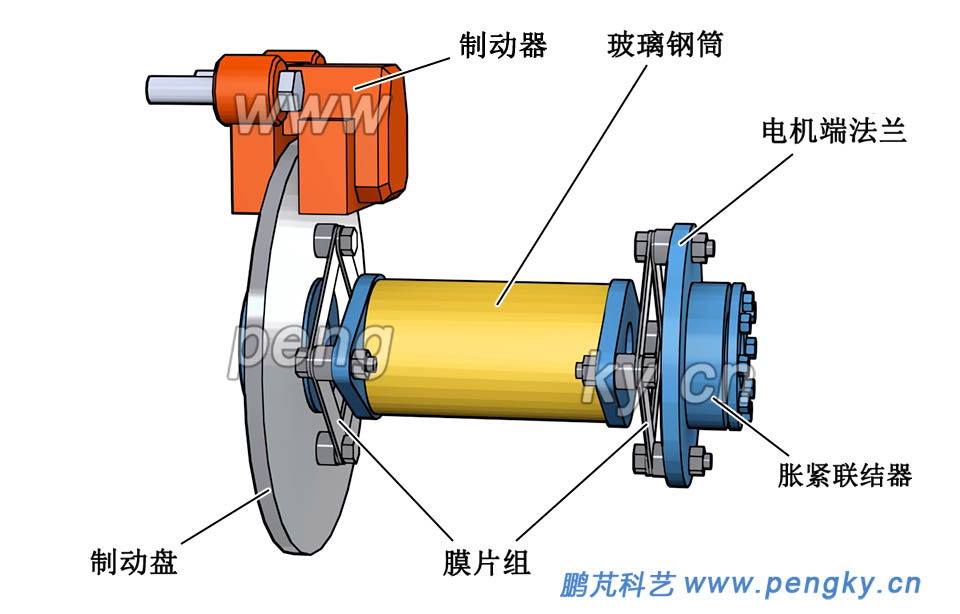

制動盤由液壓制動器進行制動。液壓制動器通過螺栓緊固在齒輪箱體上，制動器就是剎車鉗，制動時用液壓驅動制動器夾緊制動盤，實現制動。有關制動器原理見風力機偏航系統中偏航制動裝置。圖16 是膜片聯軸器與制動器。

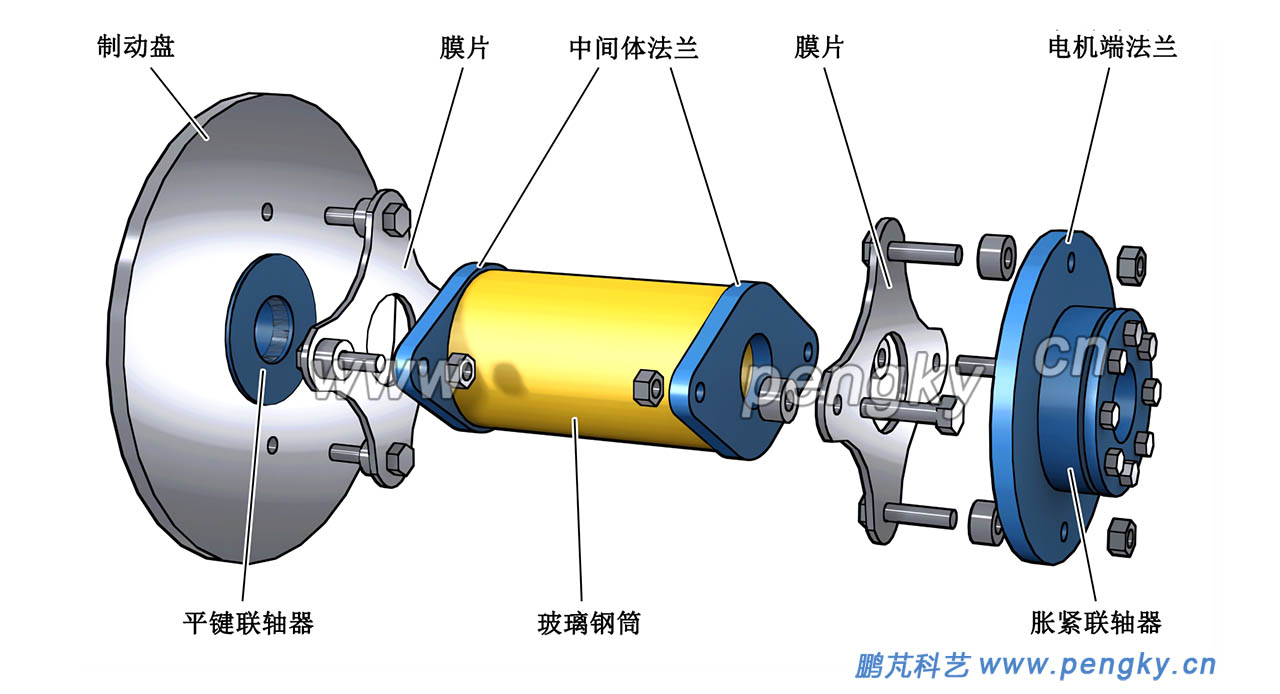

膜片聯軸器的膜片組也可以是一張膜片， 在圖17展示的是由單膜片組成的聯軸器，膜片有四孔，用該膜片代替原4根長條形膜片。

單膜片也可以是6孔或8孔的。

5.1 球形輪轂

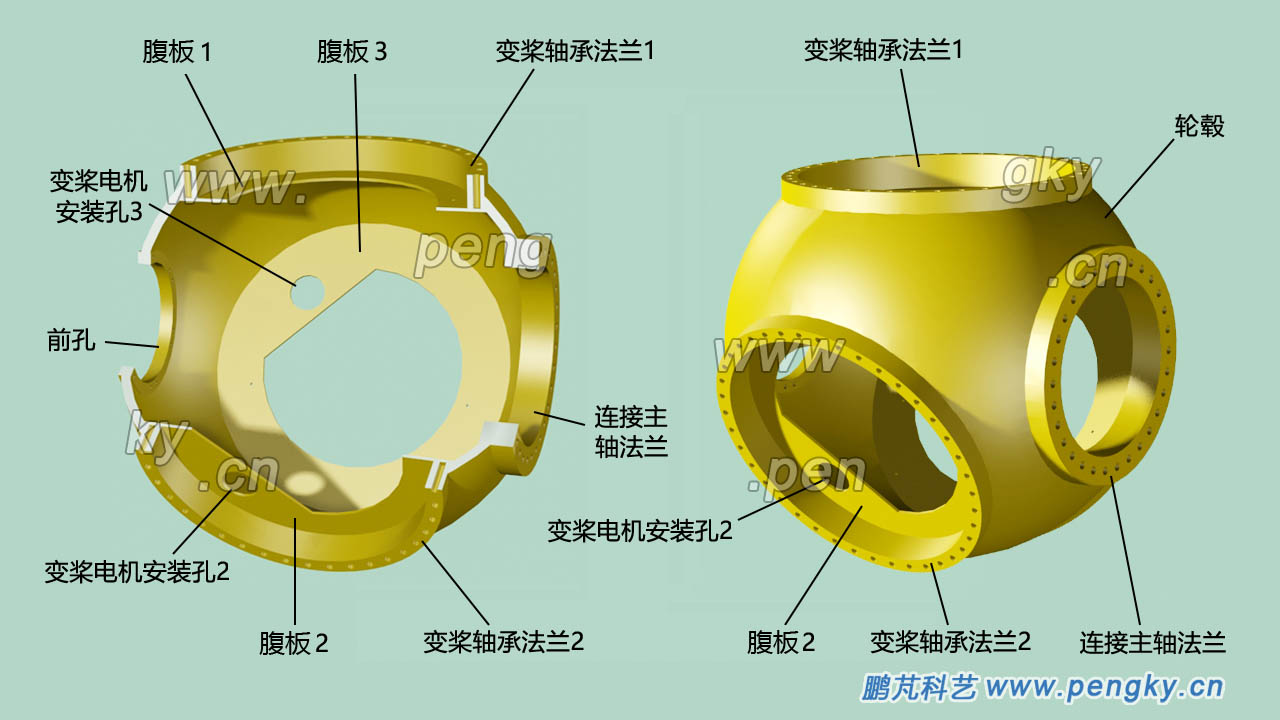

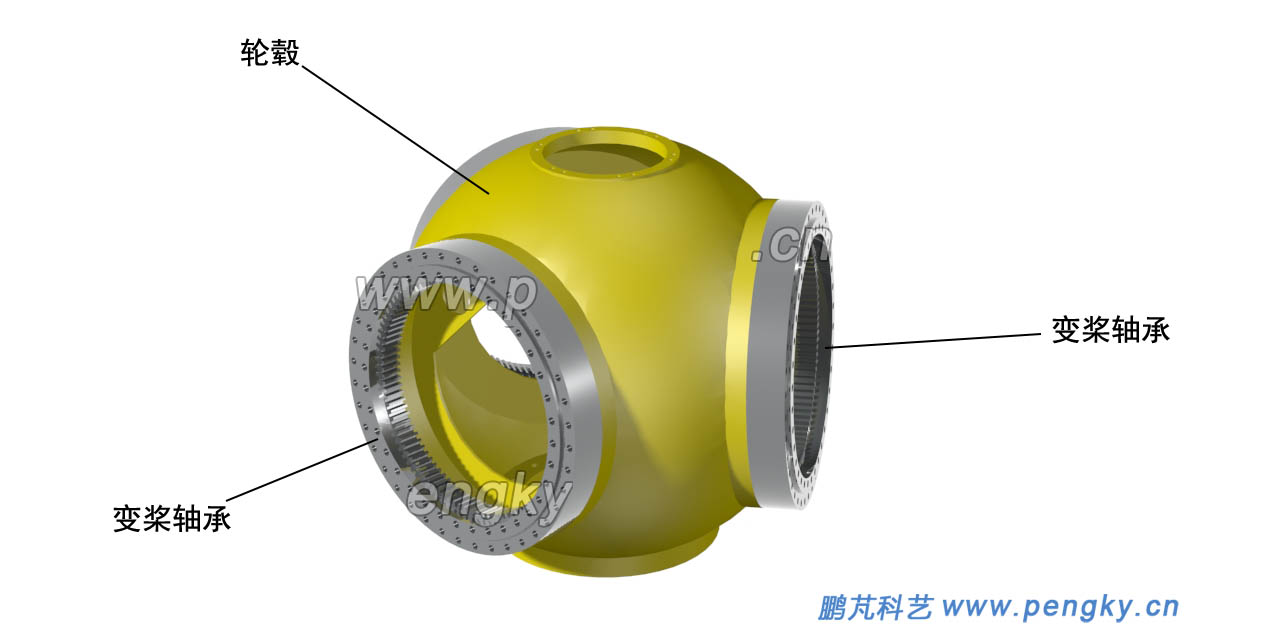

在大中型風力發電機組中較多采用球形輪轂，圖18是球形輪轂的外觀圖與剖視圖。

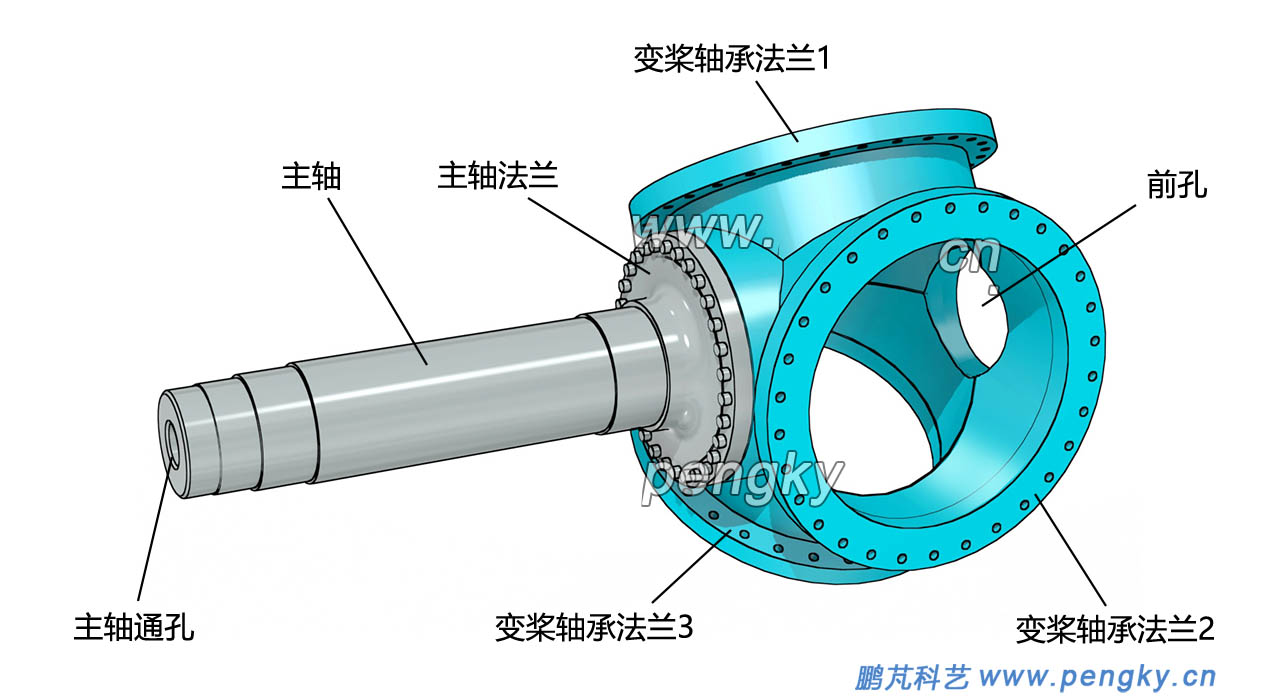

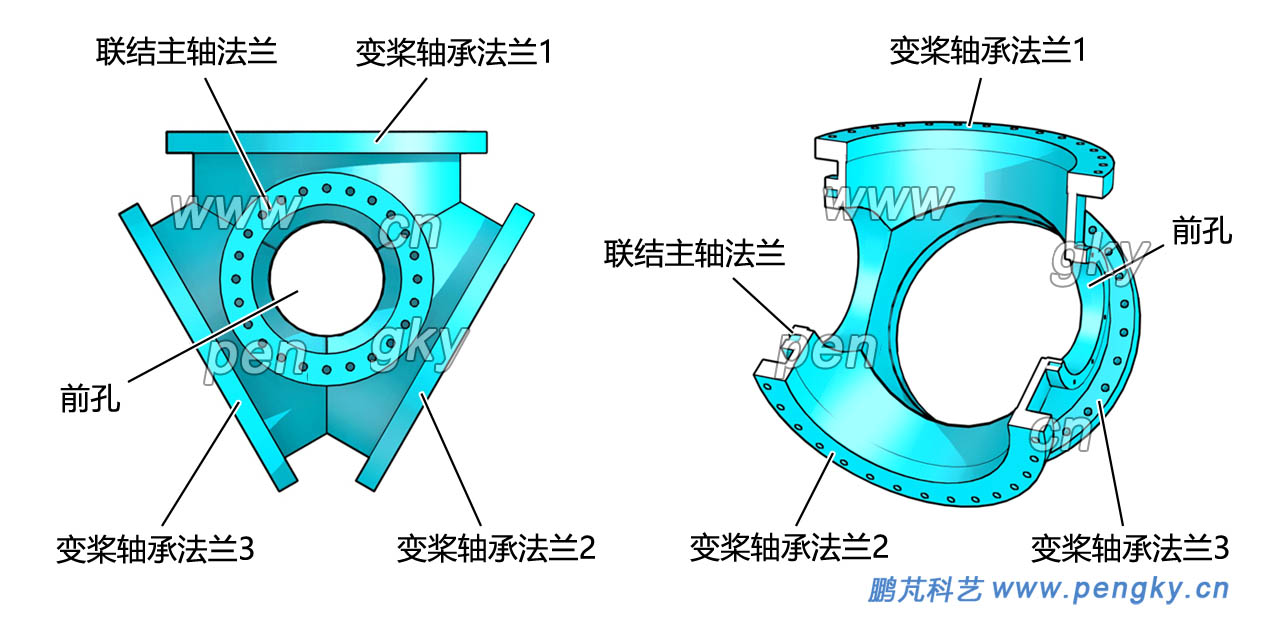

右圖是外觀圖，輪轂有聯結主軸的法蘭，有3個安裝變槳軸承的法蘭，繞軸線120度分布。前孔是安裝與維護出入孔。

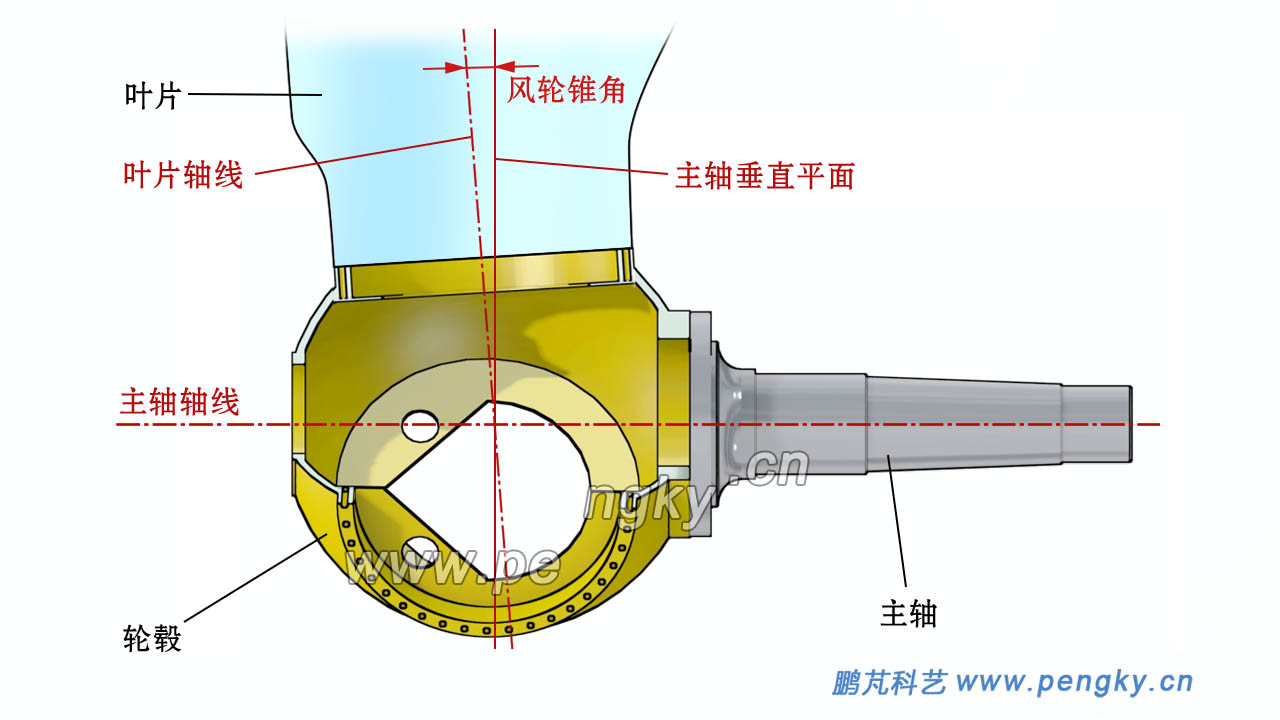

變槳軸承法蘭的軸線（葉片軸線）與主軸軸線并不垂直，有個向前傾斜的角度，具體是葉片軸線與主軸垂直平面的夾角，稱之為風輪錐角，見圖19。錐角的作用是在風輪運行狀態下防止葉尖與塔架碰撞，其作用與主軸的仰角相同。風輪錐角根據葉片結構與性能選取。

圖20是安裝了變槳軸承的輪轂外觀圖。

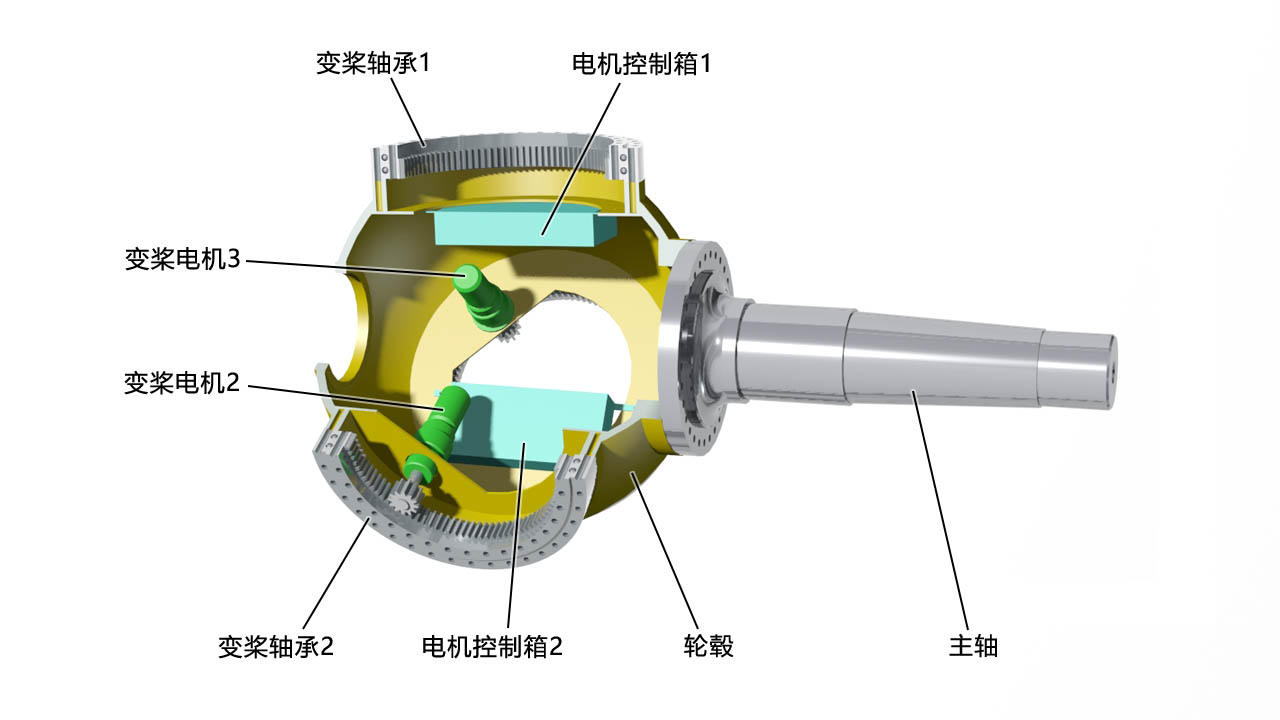

圖21是安裝了變槳驅動電機與變槳控制器的輪轂剖視圖。有關安裝參見水平軸風力發電機組輪轂變槳總成裝配。

三圓柱形輪轂，也稱三叉形輪轂，圖18是三圓柱形輪轂的正視圖與剖視圖。

液壓變槳距系統與外齒輪電動變槳距系統多采用三圓柱形輪轂，參見風力機的獨立變槳距系統的輪轂的結構。齒形帶傳動變槳也用三圓柱形輪轂。

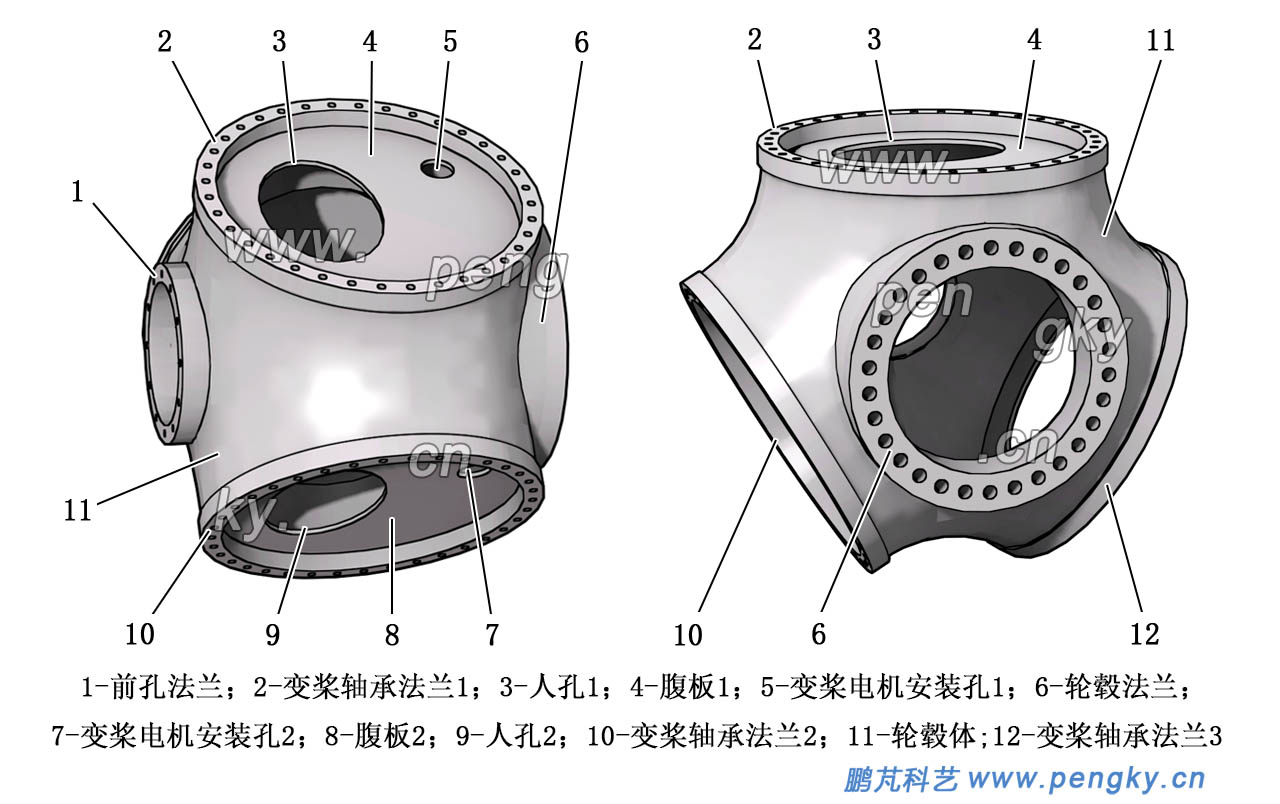

一個3兆瓦級的風力機輪轂達20噸以上，超大型風力發電機輪轂超數十噸重，為減輕輪轂重量要對輪轂進行優化設計，盡量減小體積。這種輪轂以不是球形結構，有些接近三圓柱形輪轂外形。圖24是優化后的輪轂示意圖。
