外轉子直驅式發電機 |
|
| With External Rotor Direct-drive Generator | |

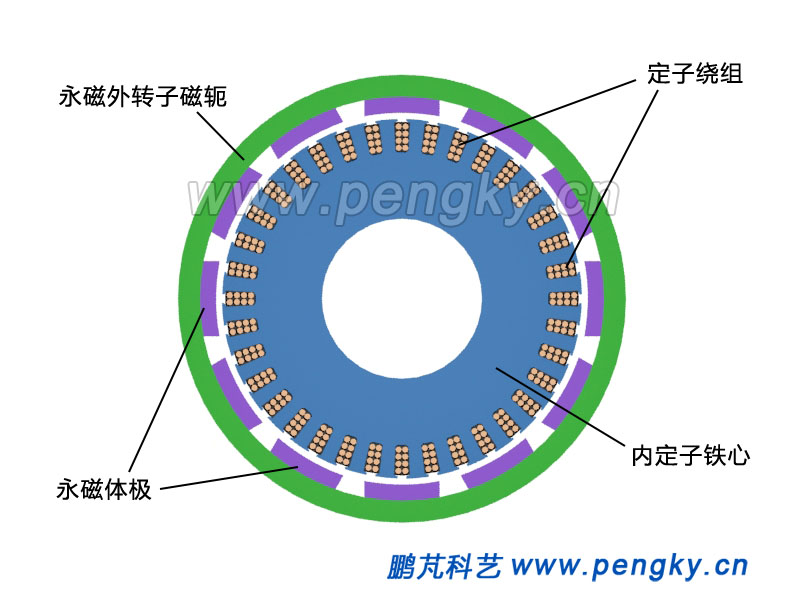

外轉子電機的特點是定子固定在靠軸中間位置不動，轉子在定子的外圍旋轉，也屬徑向氣隙磁通結構，與內轉子結構相比是轉子與定子換了個位置，圖1是外轉子發電機平面圖，定子在電機內部稱為內定子，轉子在電機外周，稱為外轉子。 |
|
|
|
下面是外轉子發電機平面動畫 |
|
| 外轉子發電機平面動畫 |  |

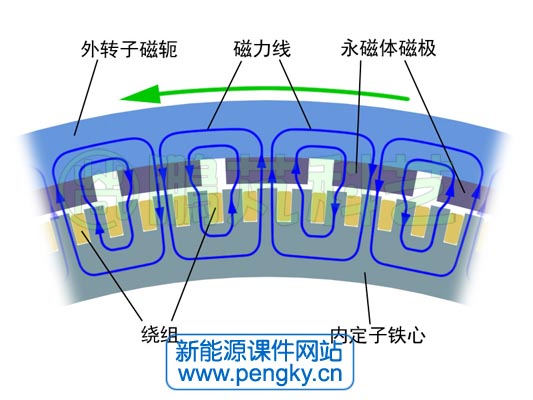

圖2是定子與轉子的局部圖，內定子鐵芯外圓周均勻分布著許多槽，用來嵌裝繞組；外轉子內圓周貼有永磁體磁極，磁通方向如圖所示。外轉子旋轉時，繞組切割磁力線感生電勢。 |
|
|
|
直驅外轉子永磁風力發電機 |
|

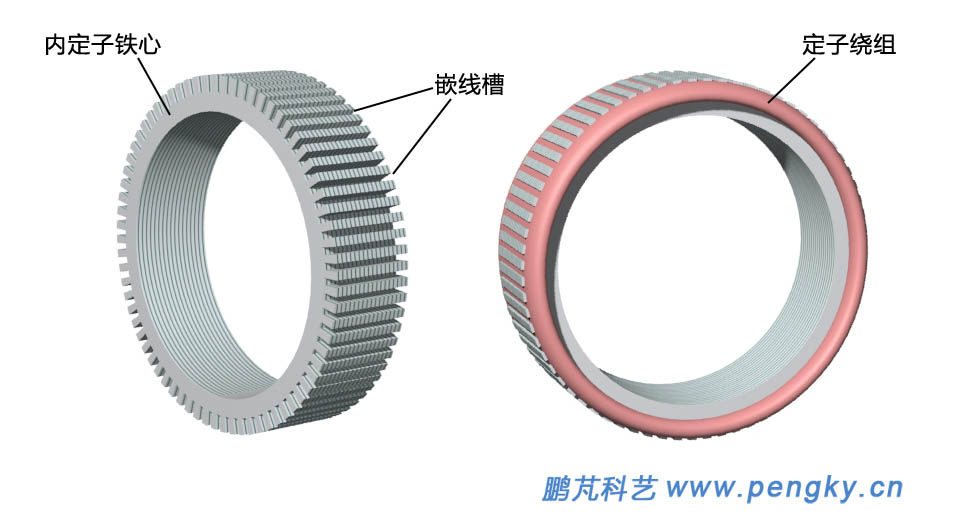

下面介紹直驅外轉子永磁風力發電機組的組成與結構，通過一個永磁外轉子發電機模型介紹其構造，圖3左圖是內定子鐵心圖，定子鐵心由導磁良好的硅鋼片疊成，定子鐵心外周有許多槽，發電機的繞組就嵌裝在槽內，繞組是按三相規律分布（圖3右圖）。 一般大型直驅風力發電機外轉子有30至40對磁極，定子槽數為180至240個左右。為了清晰顯示內定子鐵心的構造，本模型的線圈槽數比實際直驅發電機要少得多。。 |
|
|
|

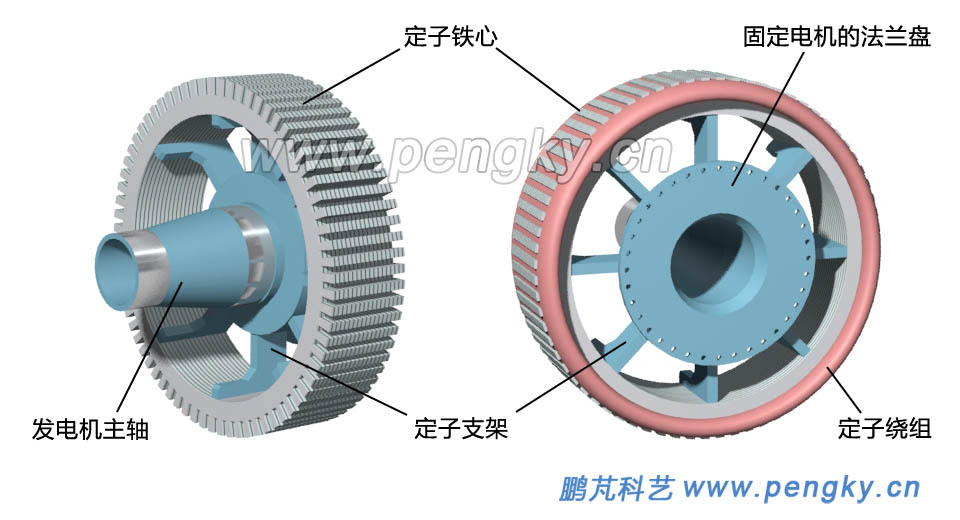

定子鐵心安裝在定子支架上，定子支架一端有安裝到機艙機座的法蘭，另一端是外轉子轉軸，也是風力發電機的主軸，主軸要負擔整個風輪與外轉子的重量與風力，主軸與法蘭盤要有很高的強度（圖4）。 |
|
|
|

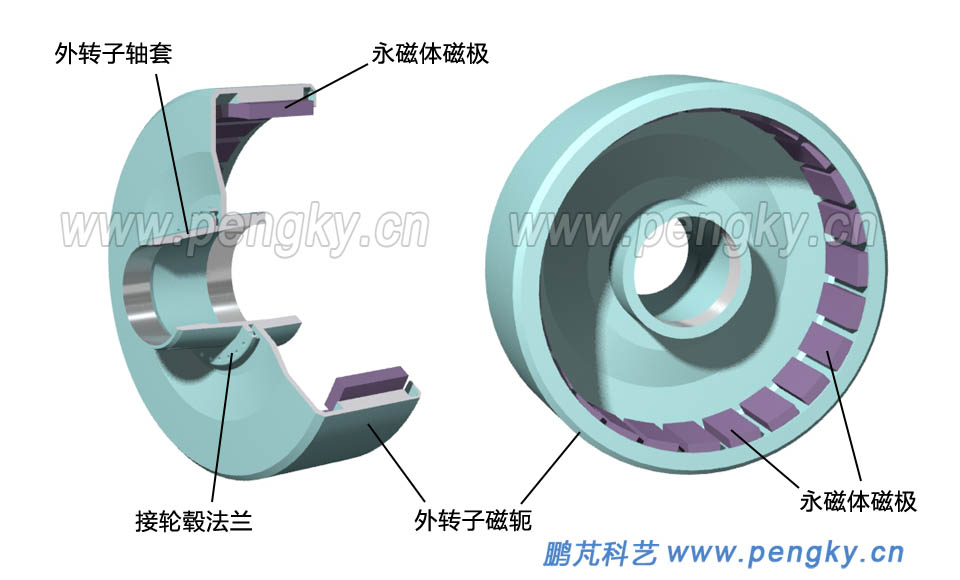

圖5是外轉子結構剖視圖，在兩個方向展示其結構。外轉子如同一個桶套在定子外側，由導磁良好的鐵質材料制成，在“桶”的內圓周固定有永久磁鐵做成的磁極，“桶”就是轉子的磁軛，這種結構的優點之一是磁極固定較容易，不會因為離心力而脫落，外轉子磁軛固定在轉子軸套上。 |
|
|
|

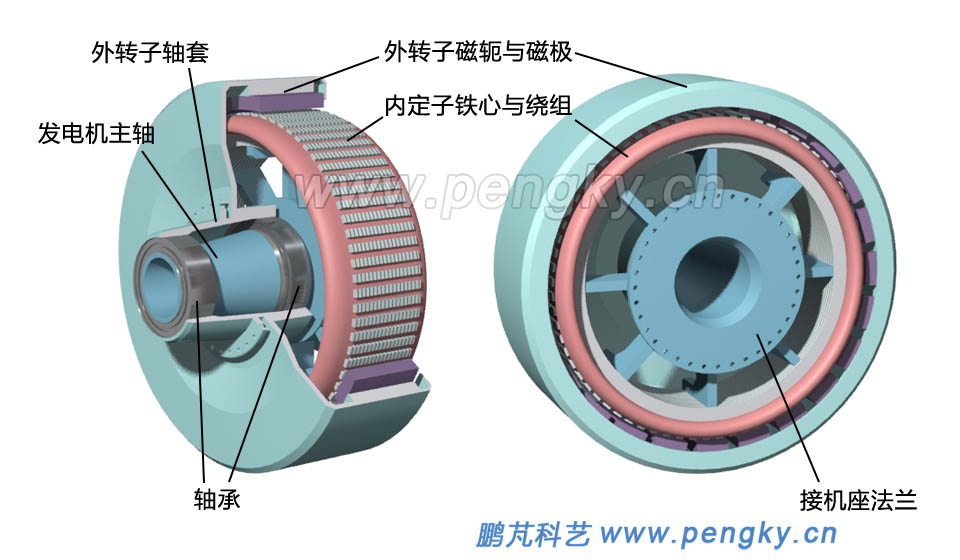

把外轉子安裝在發電機主軸上，組成外轉子發電機，圖6從兩個方向展示其結構。外轉子軸套既固定外轉子，還要安裝整個風輪，承受很大的負荷，所以通過兩個大軸承安裝在發電機主軸上。 |
|
|
|
直驅外轉子永磁風力發電機組 |
|

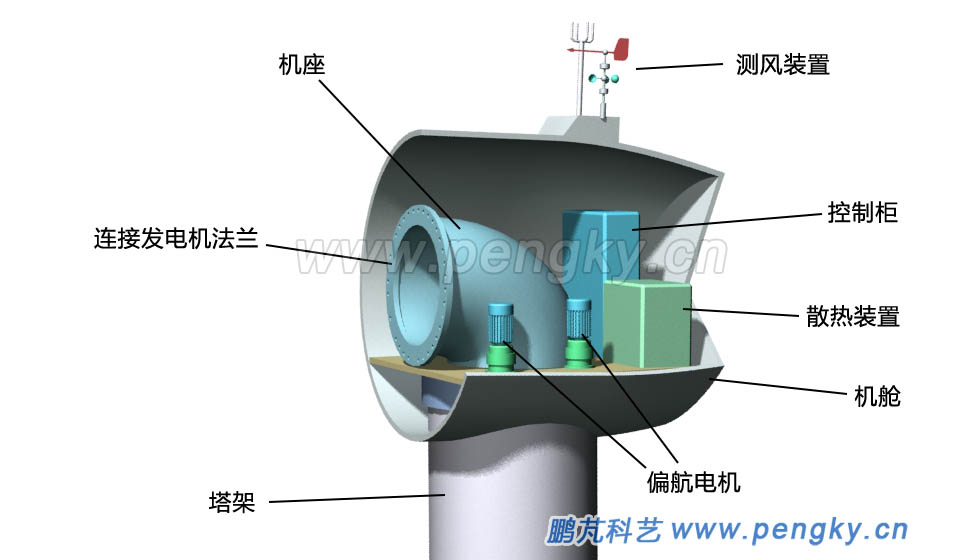

風力發電機安裝時，先把機艙吊裝在塔架頂端，機艙內固定有機座，機座上有安裝直驅發電機的法蘭（圖7）。 |
|
|
|

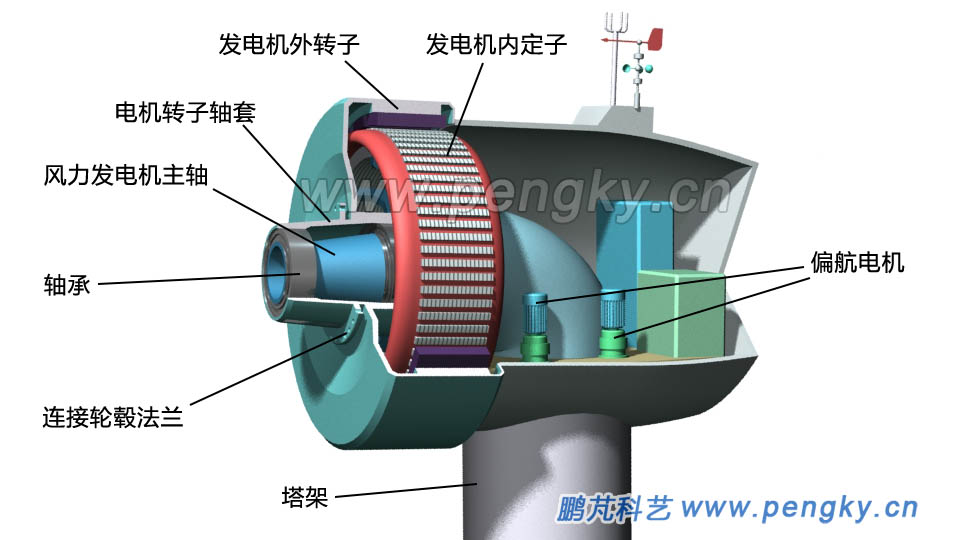

發電機吊裝到機艙旁，把發電機機艙端法蘭與機座法蘭緊固連接在一起（圖8）。 |
|
|
|

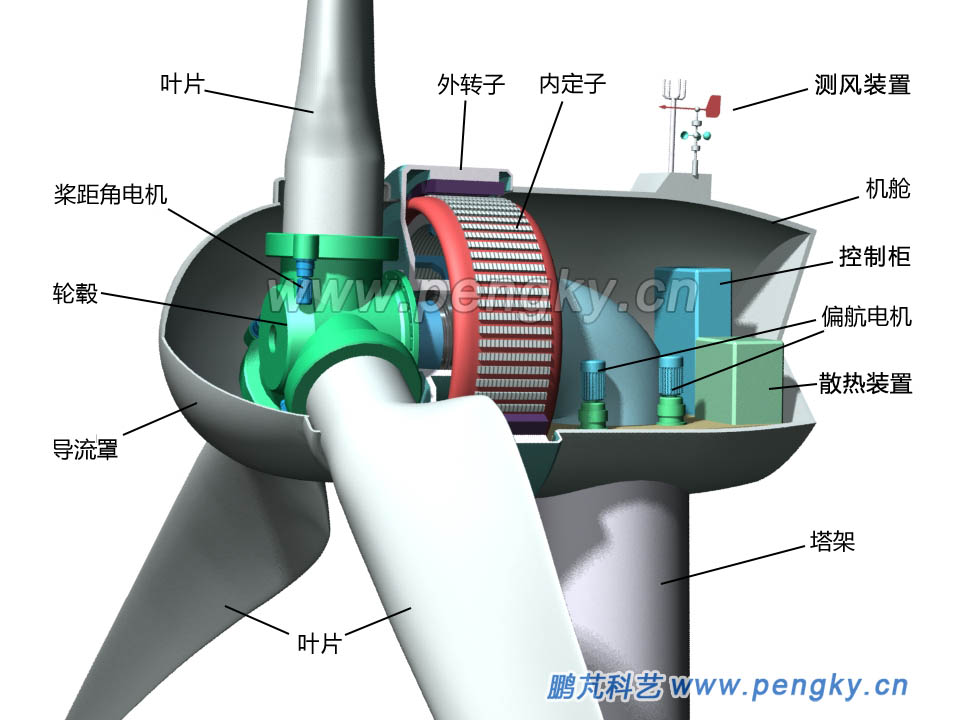

葉片安裝在輪轂上，組成風輪，把風輪吊裝到發電機旁，用高強度螺栓把風輪輪轂法蘭與外轉子連接輪轂法蘭固定在一起，風輪與外轉子就可同步旋轉，也就是發電機與風輪直接連接同步旋轉。在輪轂外部有導流罩，機艙還有電器柜，控制系統，電機散熱系統，測風裝置等。 圖9是外轉子直驅式永磁風力發電機組模型的結構圖。 |
|
|
|
| 下面來看一個外轉子永磁直驅式風力發電機的動畫，可清楚看到外轉子如何與風輪同步運轉的。 | |
| 外轉子永磁直驅式風力發電機動畫 | |
|
|
