風力發電機的軸承
Wind Turbine Bearings

風力發電機組中有很多旋轉部件,都用到軸承,其中最重要的是主軸軸承、偏航軸承與變槳軸承,這些軸承的結構與普通軸承不同,本課件將介紹其結構與特點。

1   主軸軸承
1.1 主軸軸承結構

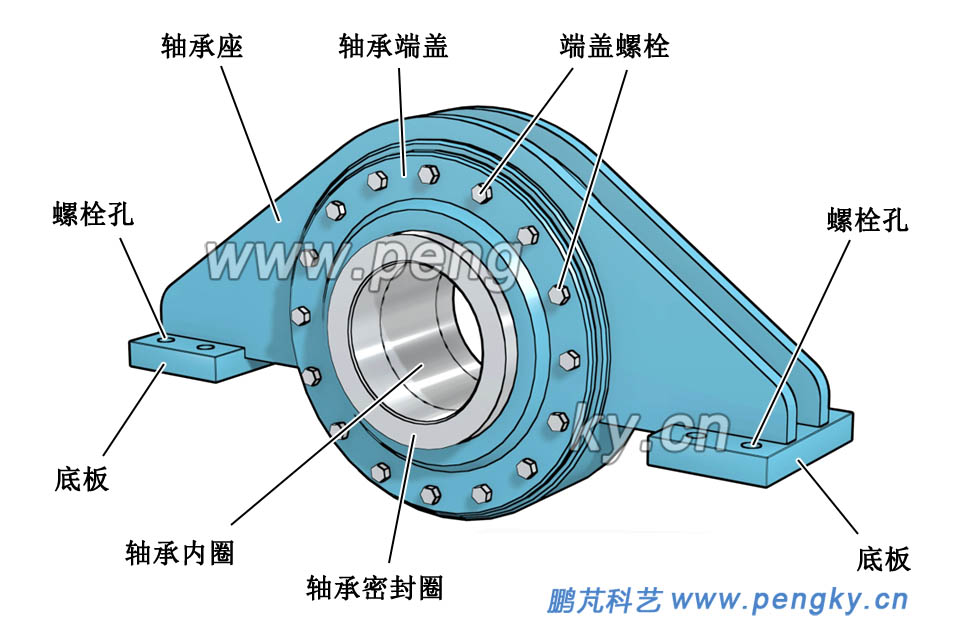

風力機主軸軸承有一個或前后兩個,主軸軸承承受的力主要有風葉及輪轂的重量、風通過風輪作用在主軸的力,因而主軸軸承主要承受徑向力, 以及由于風力而產生的軸向力,由于風力的變化,風的湍流,主軸會產生彎曲、擺動,要求主軸有強抗傾覆力矩的能力,也就是說軸承必須有多方向承載能力。本課件介紹風力機主軸前軸承(后軸承多數是一樣),其安裝位置位于轉子輪轂后。軸承主要結構與普通滾子軸承相同,包括軸承軸承座軸承座端蓋密封圈等,見圖1。

風力機主軸軸承
圖1   風力機主軸軸承

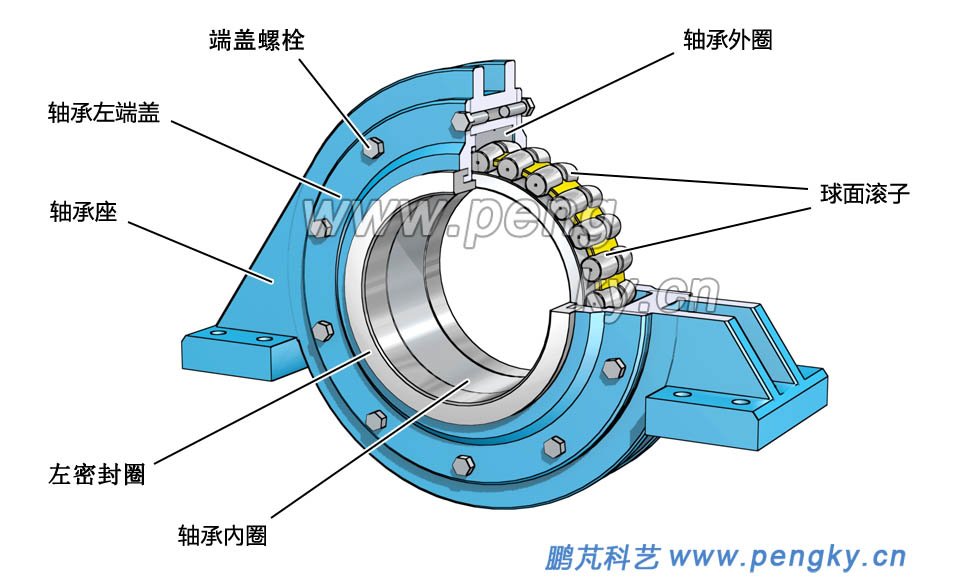

圖2是軸承的剖開圖,可以看到軸承內部組成。

風力機主軸軸承剖開圖
圖2 ?風力機主軸軸承剖開圖

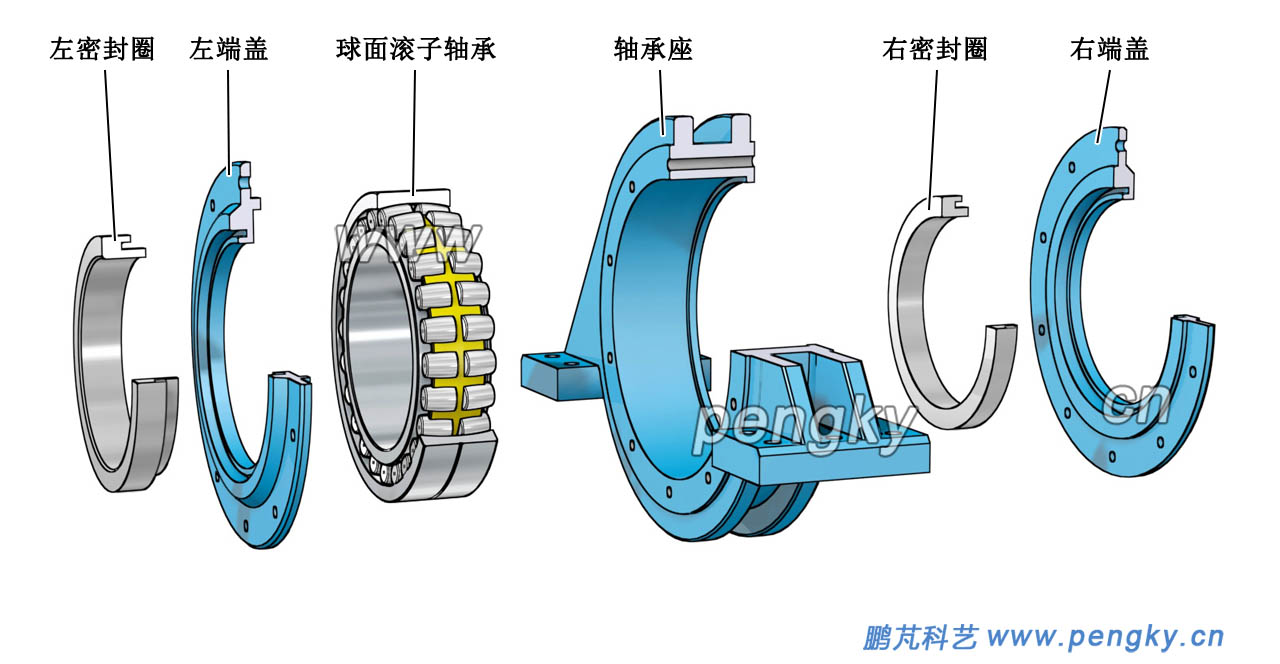

擰開端蓋螺栓,可對軸承進行拆解,圖3是軸承的拆解圖,可以看到軸承部件的結構。在實際應用中密封圈起到夾緊軸承的作用。

風力機主軸軸承拆解圖
圖3   風力機主軸軸承拆解圖

軸承座兩側有底板,底板上有螺栓孔,底板是軸承座的支腳,用螺栓穿過螺栓孔,把軸承座安裝在風力機的機座上。

1.2 調心滾子軸承

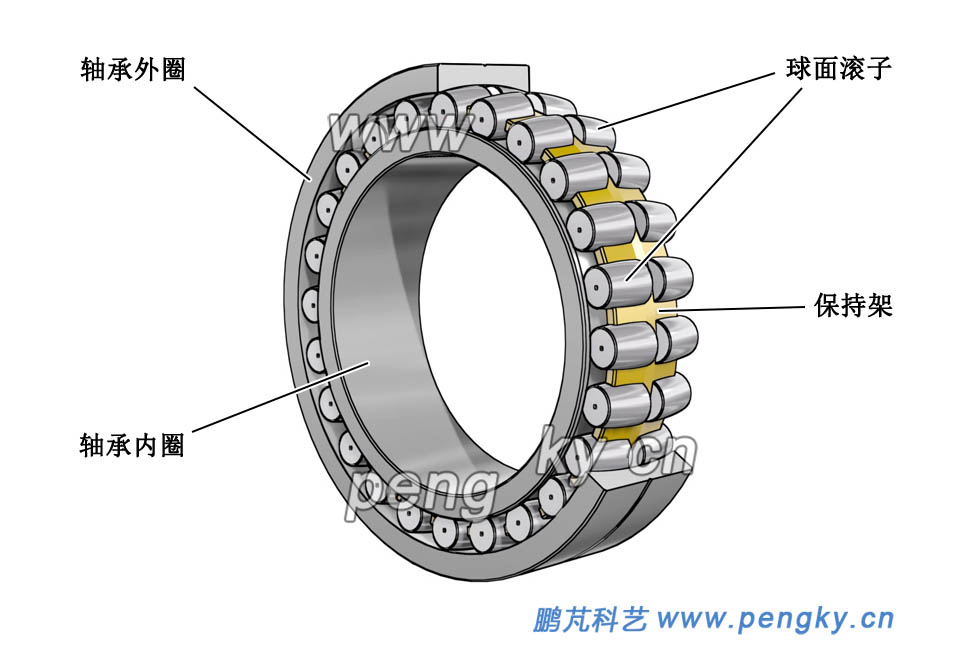

主軸軸承主要受徑向力、軸向力與很大的傾覆力矩。軸承要能在內圈與外圈之間有一定偏斜和錯位時仍能正常運行,這就要求軸承有良好的調心性能。球面滾子軸承有良好的調心性能,稱為調心滾子軸承,在風力發電機廣泛使用調心滾子軸承作為主軸軸承。圖4是一個調心滾子軸承的結構圖,軸承由球面滾子保持架軸承內圈軸承外圈組成。

風力機調心滾子軸承
圖4 ?風力機調心滾子軸承

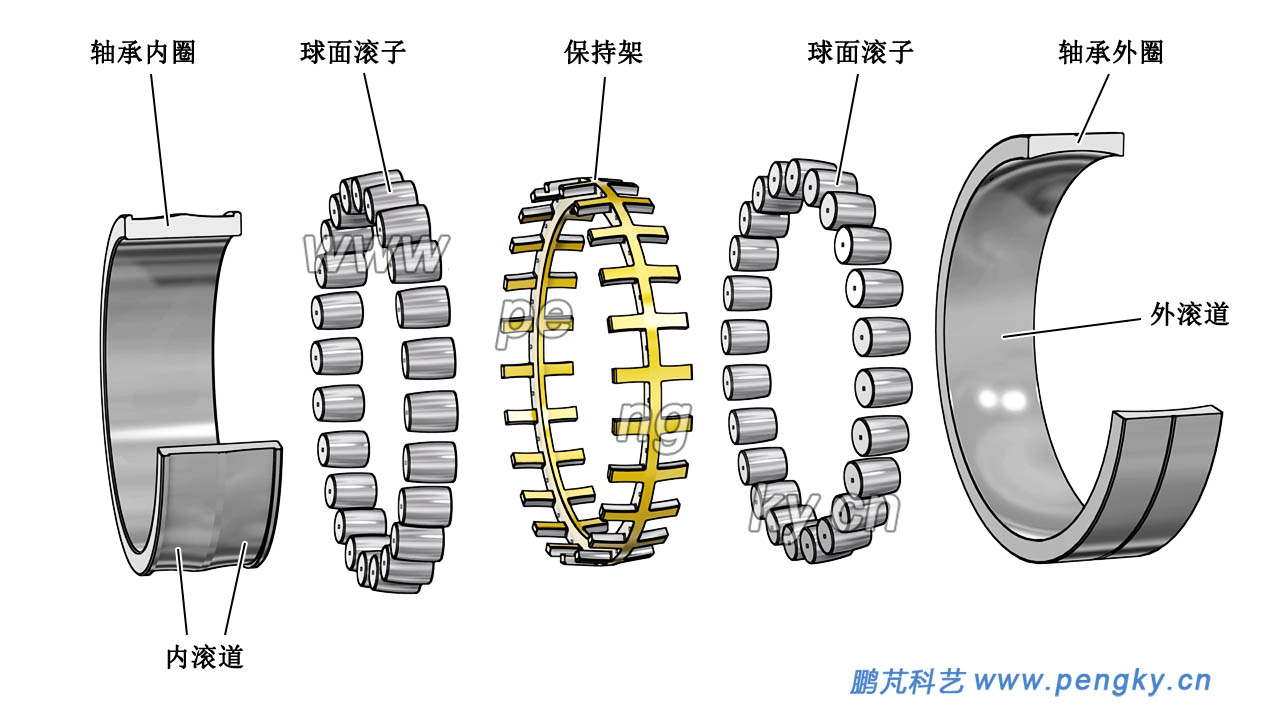

圖5是風力機調心滾子軸承拆解圖,可以清楚看到軸承各零件的結構。

風力機調心滾子軸承拆解圖
圖5 ?風力機調心滾子軸承拆解圖

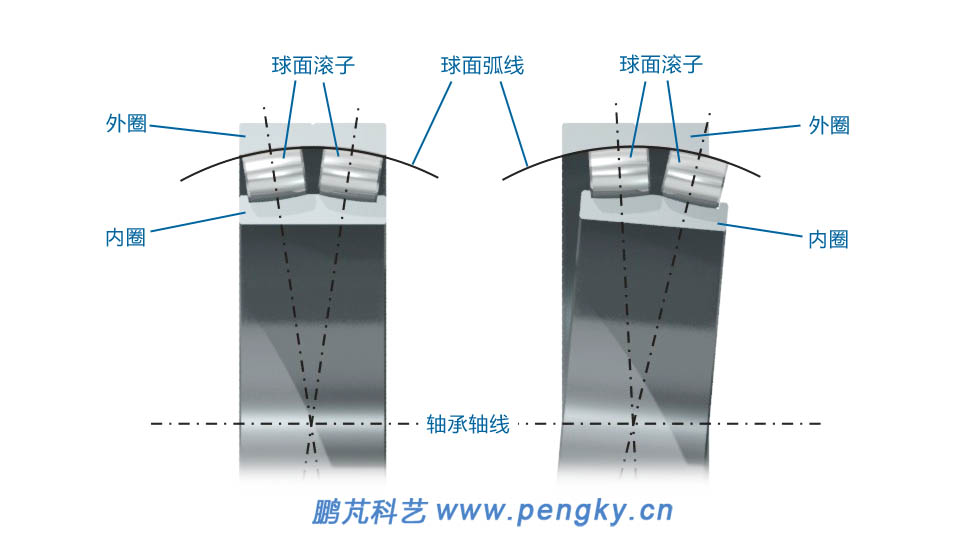

調心滾子軸承之所以能調心是特殊的滾子與滾道結構,調心滾子軸承的外圈的內周面是球面,球心在軸承的中心位置,這個內球面就是滾道。軸承有有兩列滾子,共用外圈的球面滾道滾子鼓形,鼓面與外圈球面滾道相吻合,稱為球面滾子。對應兩列滾子在軸承內圈有兩條滾道,與軸承軸線傾斜成一定角度,見圖6左圖。兩列滾子不僅可以繞軸承軸線旋轉,還能以軸承中心轉動,圖6右圖就是內圈軸線與外圈軸線傾斜5度時的狀態,此時內圈依然可繞自己的軸線自由旋轉。所以說調心滾子軸承具有自動調心性能。由于滾子與內圈與外圈的接觸是不是點,所以可以承受徑向重負荷和沖擊負荷。

調心滾子軸承原理
圖6 ?調心滾子軸承原理

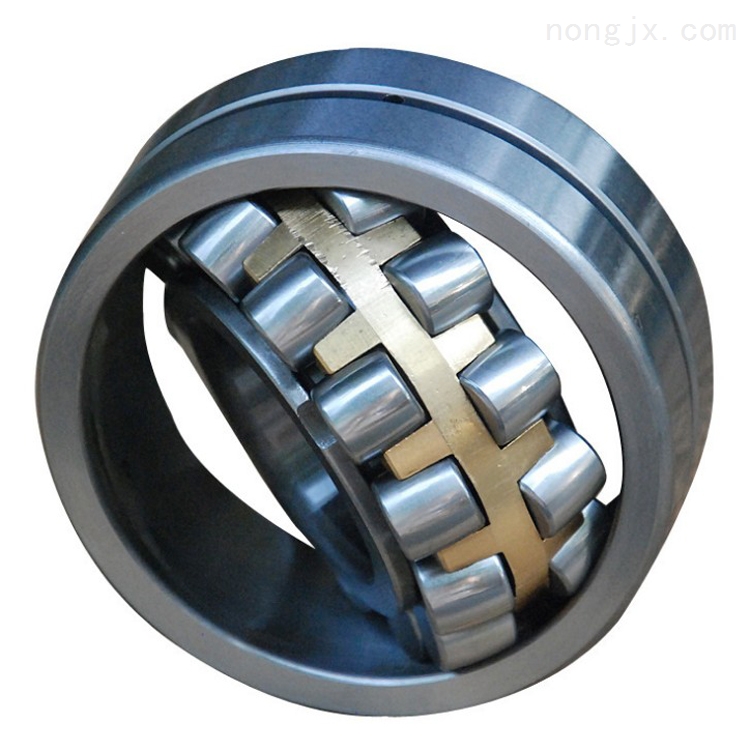

圖7是一張調心滾子軸承產品照片,可以看出,軸承內圈可以在軸承外圈內任意角度轉動。

7   調心滾子軸承產品照片(照片來自網絡)

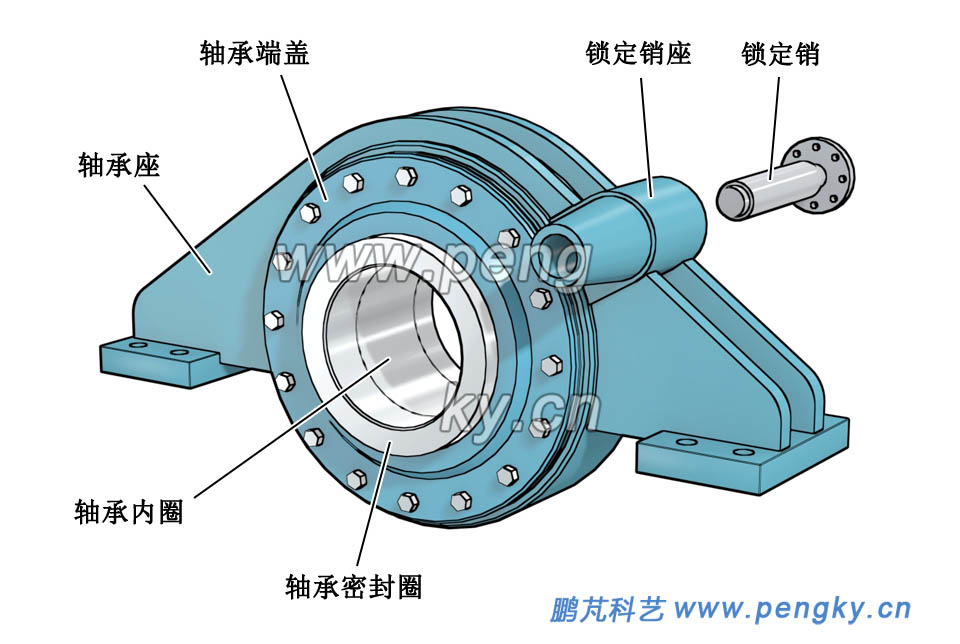

在大中形風力機的主軸前端都帶有鎖定盤,鎖定銷一般裝在機座上或者集成在前級主軸承座上,圖8是帶有鎖定銷的主軸軸承,圖中的鎖定銷為抽出狀態。
帶鎖定銷的主軸軸承
圖8 ?帶鎖定銷的主軸軸承

2  偏航軸承與轉盤軸承
2.1 四點接觸球軸承

機艙通過偏航軸承安裝在塔架上,葉片通過變槳軸承安裝在輪轂上,這些軸承要承受軸向力與徑向力,同時還要承受巨大的傾覆力矩

圖9是一個偏航軸承的剖視圖,軸承由外圈、內圈、滾子與保持架組成(圖中沒顯示保持架),其滾子采用球形滾子,與普通軸承的區別是滾道不同。

外齒四點接觸球軸承圖9  外齒四點接觸球軸承

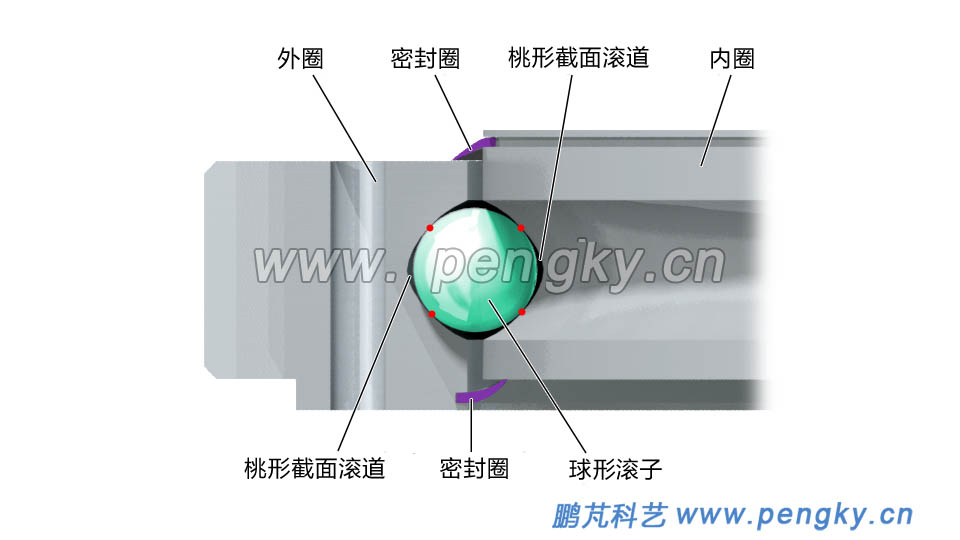

軸承內圈與外圈的滾道采用桃型的截面,見圖10(為加強顯示區別滾球?yàn)榫G色),當無載荷或是純徑向載荷作用時,鋼球和內外圈滾道呈現為四點接觸(圖中紅點表示接觸點位置),故也稱為四點接觸球軸承。但在軸向載荷或傾覆力矩作用時,鋼球和內外圈滾道就成了兩點接觸

四點接觸球軸承的滾道

圖10   四點接觸球軸承的滾道

四點接觸球軸承多用在軸向載荷大、同時傾覆力矩大的場合,在風力機的偏航軸承與變槳軸承廣泛使用。其軸承的直徑較大,厚度相對直徑較薄,也稱為轉盤軸承

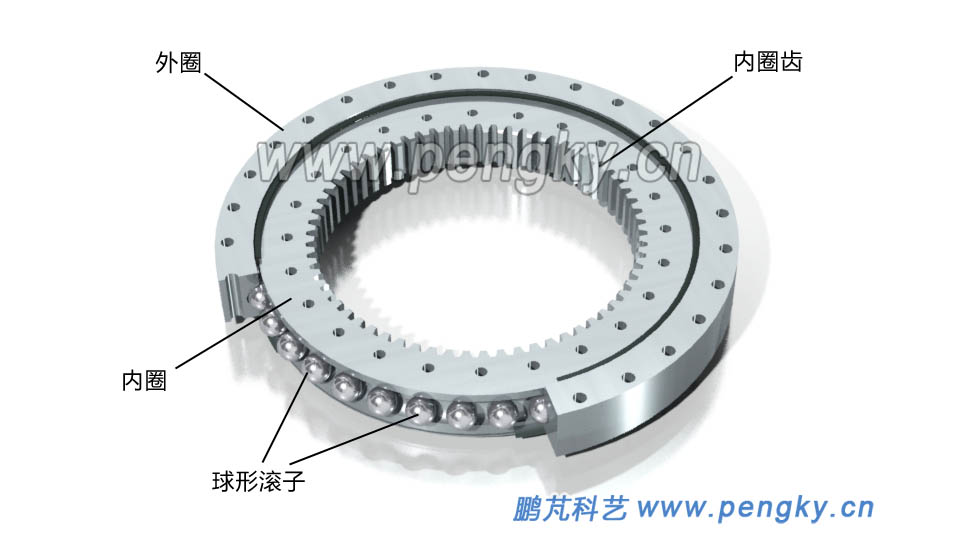

作為風力機的偏航軸承或變槳軸承通常把驅動齒輪直接做在軸承圈上,圖11是內齒四點接觸球軸承,齒做在軸承內圈內部。

內齒四點接觸球軸承 圖11  內齒四點接觸球軸承

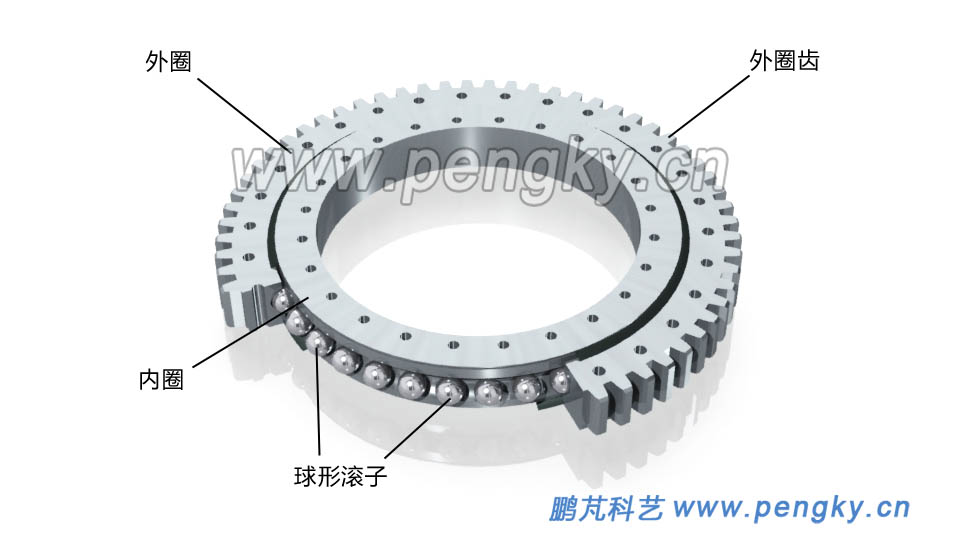

圖12是外齒四點接觸球軸承,齒做在軸承外圈外部。

外齒四點接觸球軸承
圖12 ?外齒四點接觸球軸承

2.2 雙排四點接觸球軸承

目前大型風力機的變槳軸承多為雙列滾子軸承,有兩排球形滾子,與偏航軸承類似,滾道采用四點接觸結構,故稱為雙排四點接觸球軸承

變槳軸承安裝在葉片與輪轂之間。與偏航軸承類似,有外齒輪軸承與內齒輪軸承,用于電動齒輪變槳。還有無齒輪軸承用于液壓驅動變槳齒形帶驅動變槳

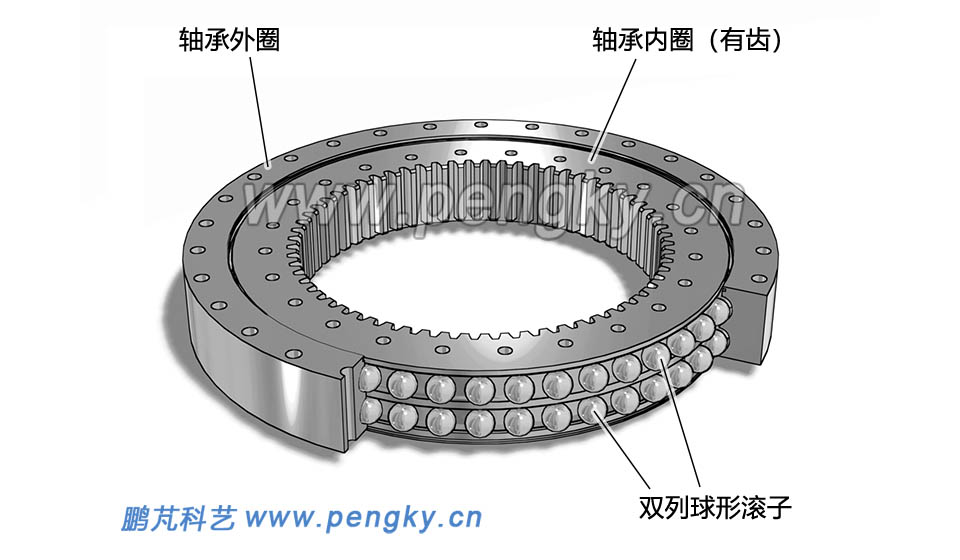

雙排四點接觸球軸承對軸向力、徑向力、傾覆力矩都有很好的承載能力。圖13顯示了內齒輪雙排四點接觸球軸承的結構,軸承外圈用螺栓安裝在輪轂上,葉片用螺栓安裝在軸承內圈上。

雙排四點接觸球軸承(內齒)
圖13 雙排四點接觸球軸承(內齒)

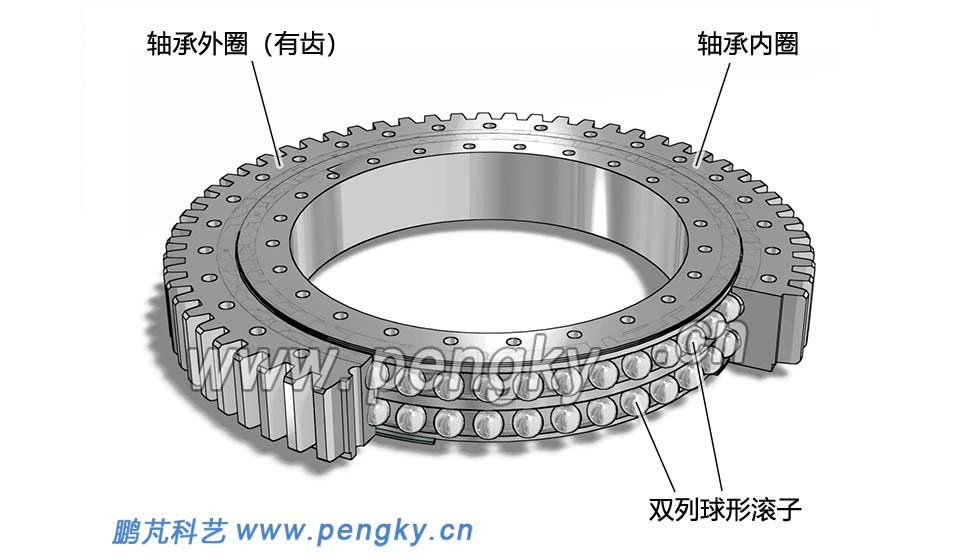

圖14顯示了外齒輪雙排四點接觸球軸承的結構,軸承內圈用螺栓安裝在輪轂上,葉片用螺栓安裝在軸承外圈上。

雙排四點接觸球軸承(外齒)
圖14   雙排四點接觸球軸承(外齒)



3 ?單列圓錐滾子軸承

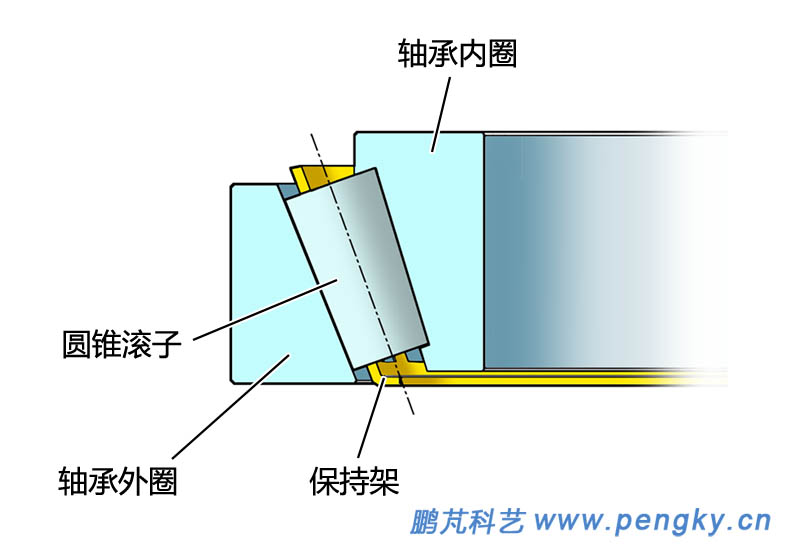

球形滾子是點接觸,承載能力有限,圓柱或圓錐形滾子是線接觸,承載能力強。單列圓錐滾子軸承在大型風力發電機中得到應用,圖15是單列圓錐滾子軸承的剖面圖。與球軸承相似由外圈、內圈、滾子保持架組成。

單列圓錐滾子軸承剖面圖
圖15  ?單列圓錐滾子軸承剖面圖

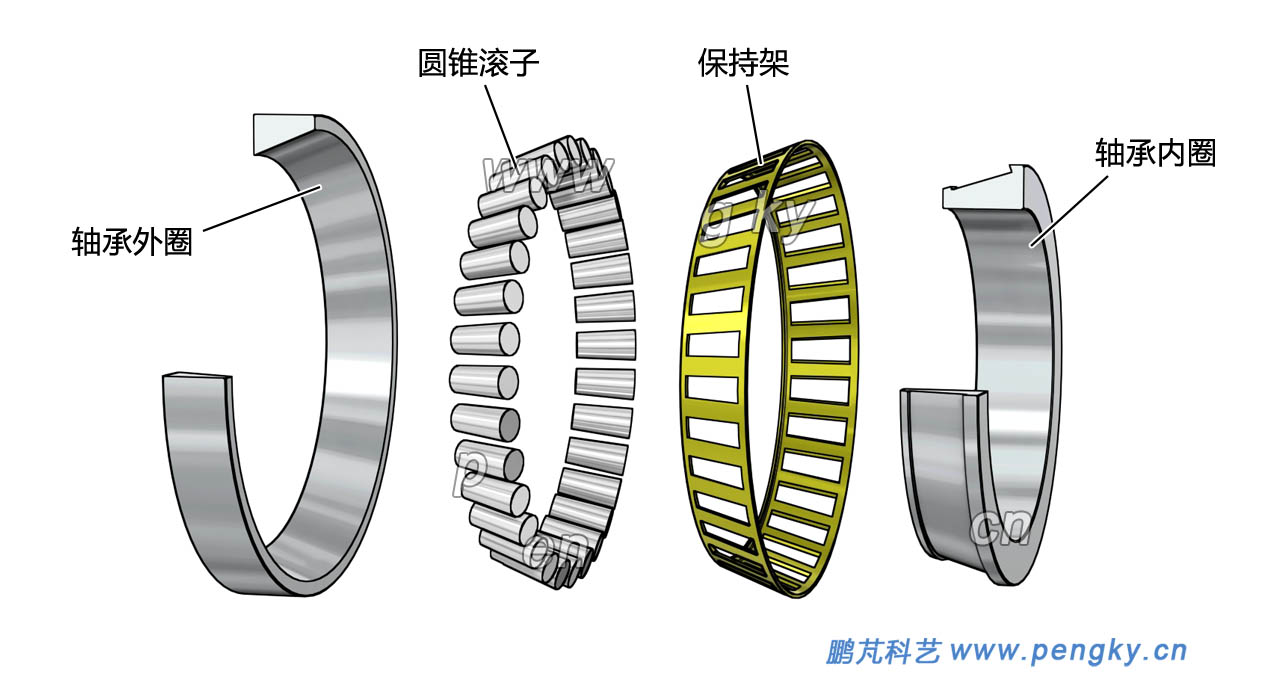

圖16是單列圓錐滾子軸承的拆解圖,圖中外圈與內圈是剖開的。

單列圓錐滾子軸承零件圖
圖16  單列圓錐滾子軸承零件圖

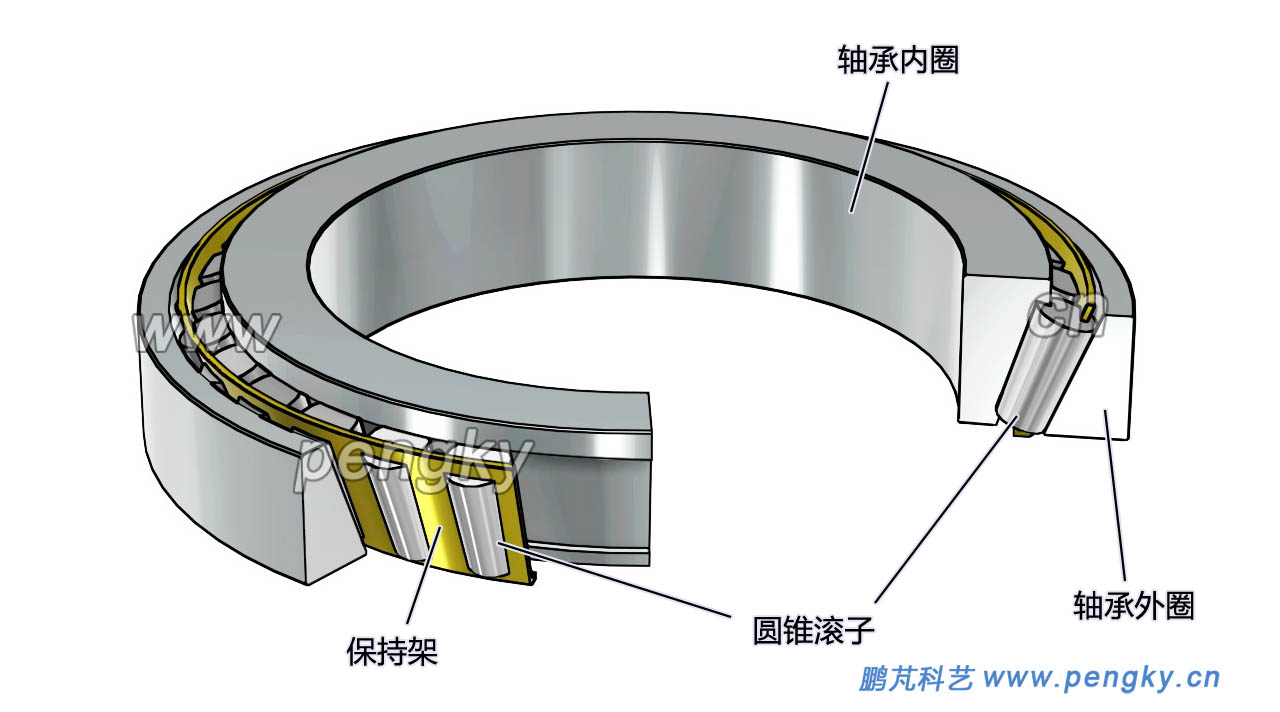

圖17是組合后的單列圓錐滾子軸承

單列圓錐滾子軸承結構圖
圖17?單列圓錐滾子軸承結構圖

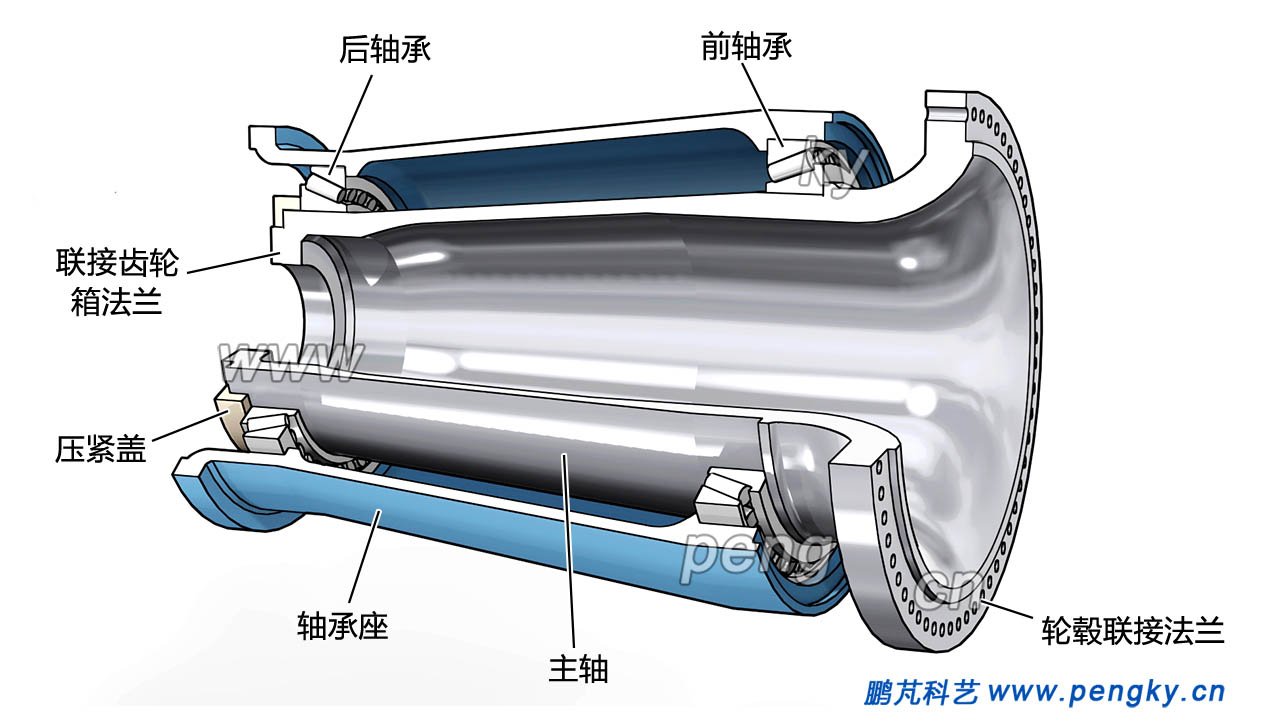

單列圓錐滾子軸承能能承載徑向負荷,但只能承載單方向軸向負荷,常需與其他軸承配合使用,采用2個單列圓錐滾子軸承可以承載雙向軸向負荷。在超大型風力發電機組采用2個單列圓錐滾子軸承組成兩點支撐結構,稱為TRB+TRB結構,圖18是采用TRB+TRB軸承結構的風力機主軸與軸承座。

RB+TRB軸承結構圖
圖18   TRB+TRB軸承結構圖

在超大功率半直驅風力發電機組的主軸軸承就采用TRB+TRB結構。

4 ?雙列圓錐滾子軸承

直驅式風力發電機組沒有齒輪箱,主軸分雙軸承結構單軸承結構兩種。單軸承結構的風力機主軸只有一個軸承,由于一個軸承對傾覆力矩的承受能力較差,解決辦法是采用大直徑軸承,目前單軸承結構使用的軸承直徑已超過3m,采用雙列圓錐滾子軸承。由于滾子軸線與軸承軸線之間有夾角,使軸承能承載徑向負荷與軸向負荷,夾角越大軸向承載能力越前強。滾子是圓錐狀,所有滾子圓錐表面的投影線都在軸承軸線的同一點相交。所以這種軸承有很好的向負荷徑向負荷傾覆力矩的承載能力。

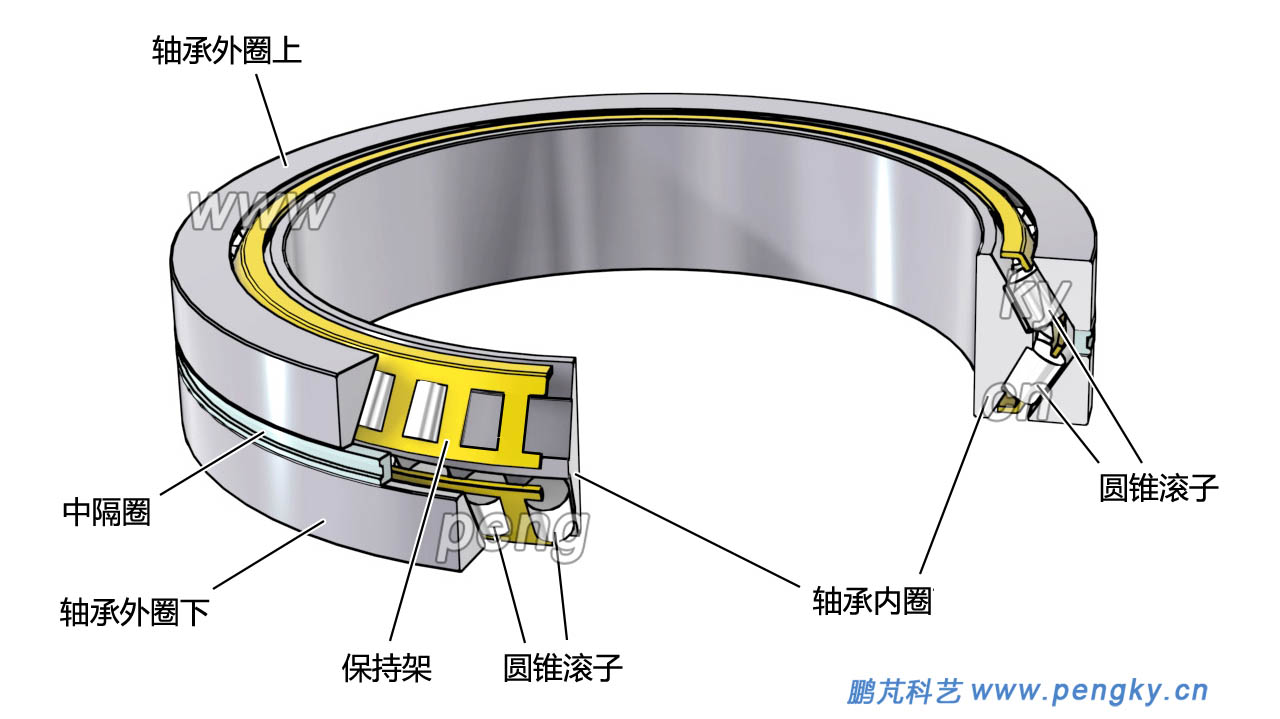

圖19是雙外圈雙列圓錐滾子軸承,相當二個單列圓錐滾子軸承面對面組成。二個軸承的內圈整合成一個內圈,為了安裝,軸承的外圈仍為二個,兩外圈之間有中隔圈,改變中隔圈厚度來調整軸承的游隙。軸承游隙是軸承滾子與軸承內外圈之間的間隙。

雙外圈雙列圓錐滾子軸承
圖19 ?雙外圈雙列圓錐滾子軸承

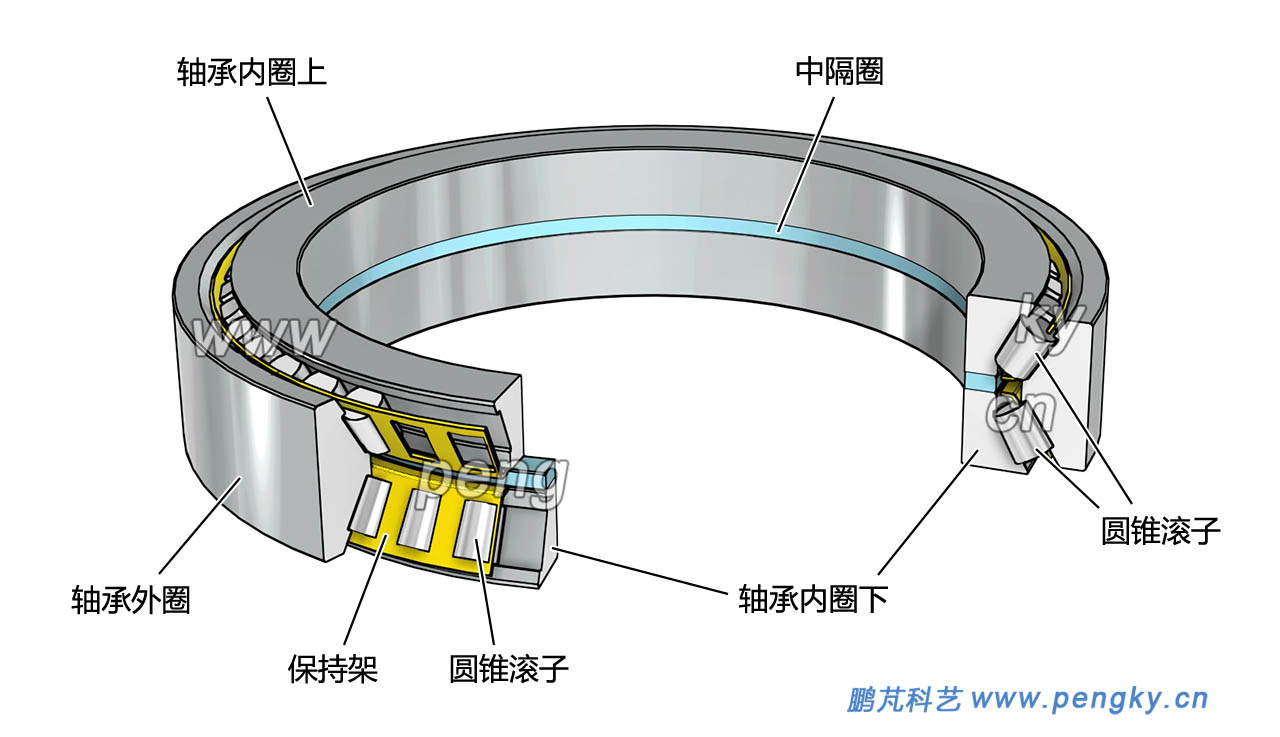

圖20是雙內圈雙列圓錐滾子軸承,由二個單列圓錐滾子軸承背靠背組成,二個軸承的外圈整合成一個外圈,為了安裝,軸承的內圈仍為二個,兩內圈之間有中隔圈,改變中隔圈厚度,即可調整軸承的游隙。

雙內圈雙列圓錐滾子軸承
圖20 ?雙內圈雙列圓錐滾子軸承

大直徑雙列圓錐滾子軸承在風電中的應用見單軸承直驅風力發電機組課件。

5 ?其他形式的轉盤軸承

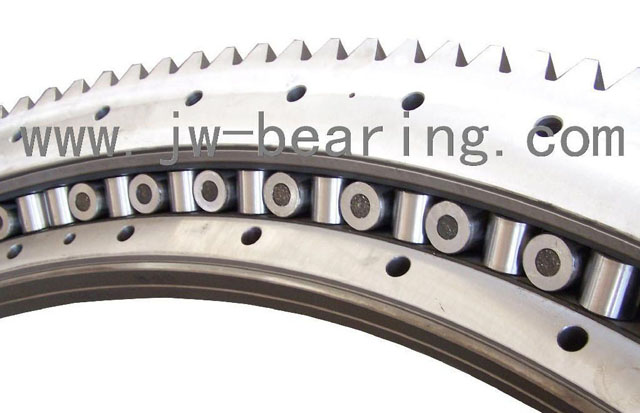

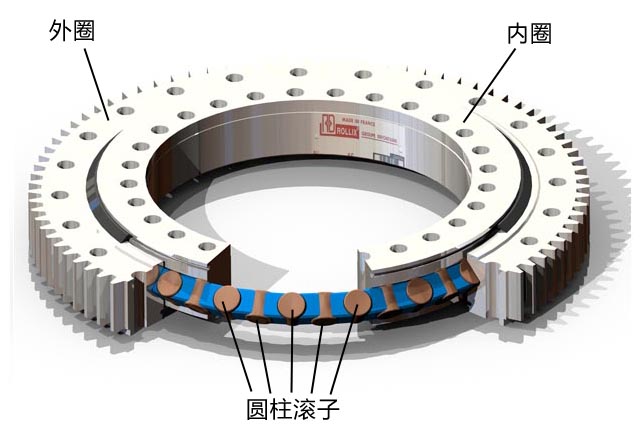

把圓柱形滾子軸線與軸承軸線成45度排列,相鄰滾子交叉排列(相互垂直),見圖21(圖中橙色的是略帶錐面的滾子),為了同時承受多方向載荷。

圖21 ?交叉圓柱滾子轉盤軸承 (圖片來自網絡)

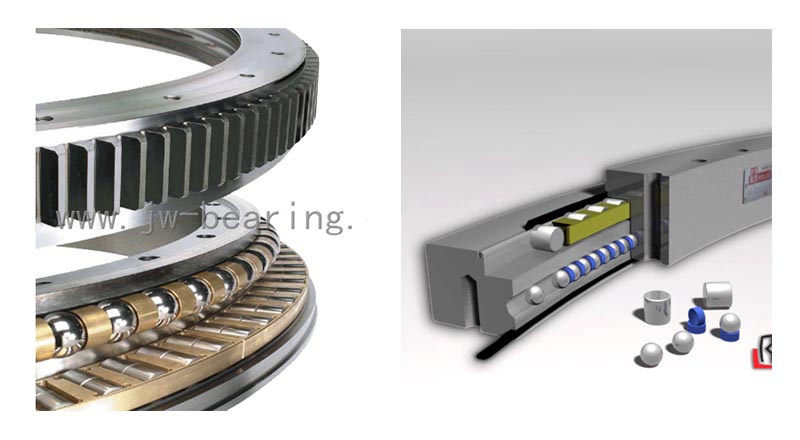

圖22也是交叉圓柱滾子轉盤軸承結構圖片。采用交叉圓柱滾子可承受更大的載荷。

圖22 ?交叉圓柱滾子轉盤軸承圖片(圖片來自網絡)

用在軸向載荷特別重,徑向載荷較輕的場合的轉盤軸承,采用不同的滾子進行組合,用柱形滾子承受軸向載荷,用球形滾子承受徑向載荷,稱為球柱聯合式轉盤軸承,見圖23。球柱聯合式轉盤軸承主要承受軸向載荷,承受傾覆力矩能力較差。

圖23 ?球柱聯合式轉盤軸承(圖片來自網絡)

轉盤軸承除了用在風力機的偏航軸承與變槳軸承外,還用于起重機、塔吊、冶金礦山機械、國防工業等重型設備。轉盤軸承還有其他一些結構形式,這里不再介紹了。
