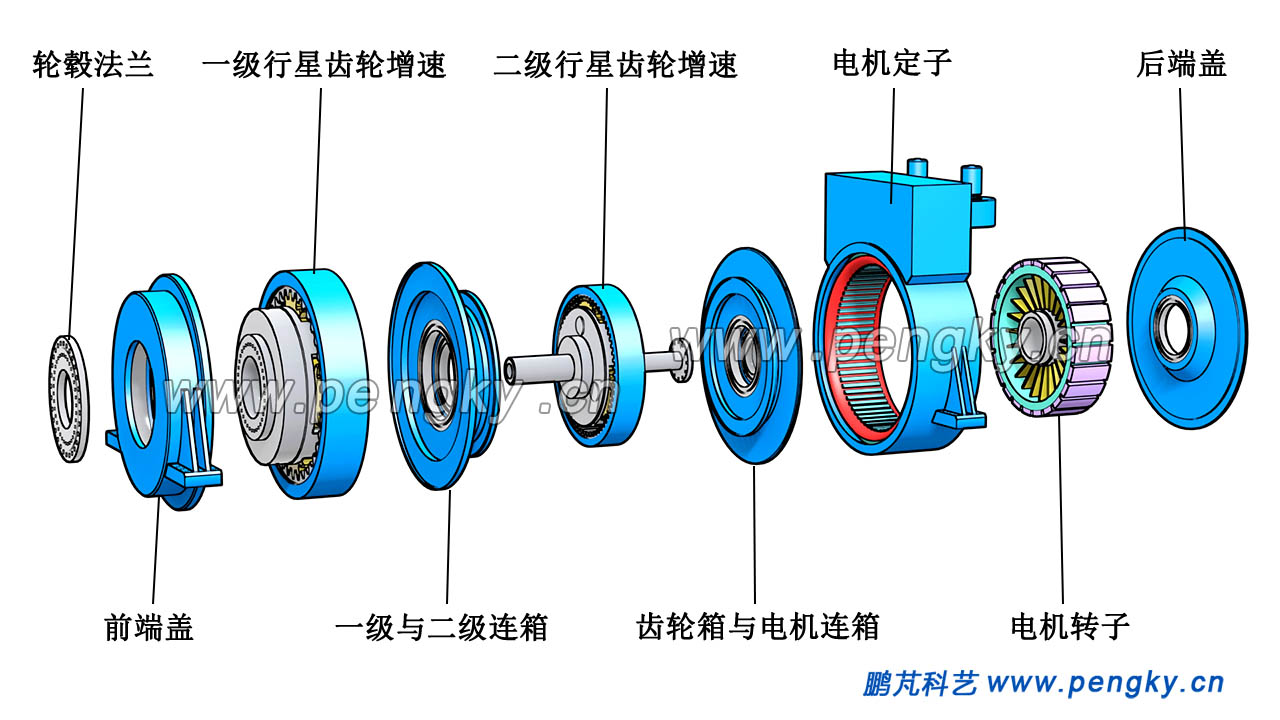

半直驅風力發電機由中速齒輪箱與中速發電機組成，中速齒輪箱由二級行星齒輪組成，從結構上分主要有8個部分，見圖2。

前端蓋、第一級行星齒輪、一級與二級連箱、第二級行星齒輪、齒輪箱與電機連箱5部分組成二級增速齒輪箱；電機定子、電機轉子、后端蓋3部分組成發電機。在下面作具體介紹。

行星齒輪變速的原理與結構在“行星齒輪增速箱”課件有介紹。

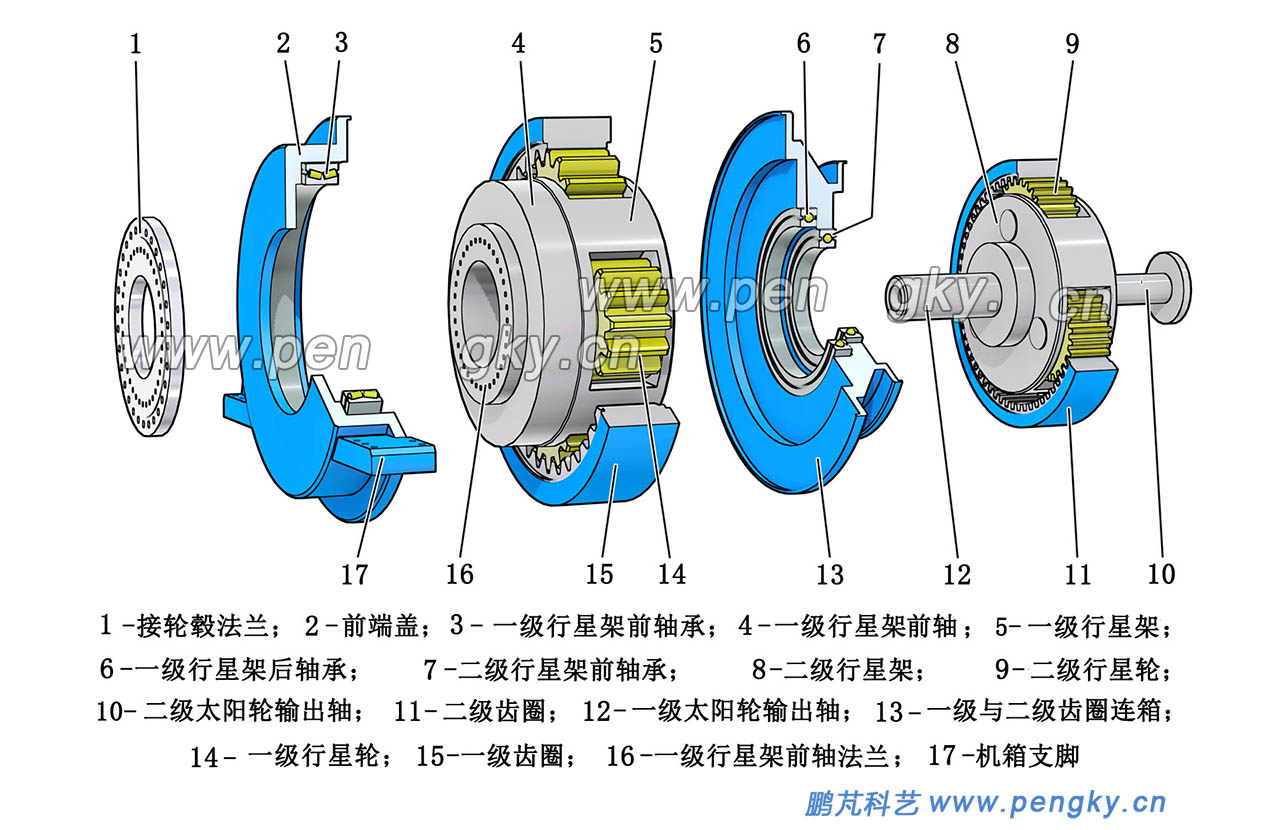

在圖3中展示了這個二級行星齒輪增速箱的軸測裝配示意圖。這里第一級行星齒輪系有4個行星輪，安裝在一級行星架上，一級行星架5前軸4通過雙列圓錐滾子軸承3安裝在前端蓋2中；一級齒圈15內齒與行星輪14等行星輪嚙合；一級行星架后軸通過軸承6安裝在連箱13中。用螺栓將前端蓋2、一級齒圈15、一級與二級齒圈連箱13安裝在一起，組成一級行星輪系。

二級行星輪系有3個行星輪，安裝在二級行星架8中，與二級齒圈11內齒嚙合；二級行星架的輸入軸12將與一級行星輪系的太陽輪連接；二級行星架的前軸將安裝在軸承7中；用螺栓將連箱13與二級行星輪系齒圈11安裝在一起，就組成這個二級行星齒輪增速箱，再將接輪轂的法蘭1安裝在一級行星架前軸法蘭上，安裝過程要對各個軸承進行緊固。這個齒輪箱模型的一級行星輪系的增速比是4，二級行星輪系的增速比是6，總增速比為24。

在圖4左側是已裝配好的中速齒輪箱部分。

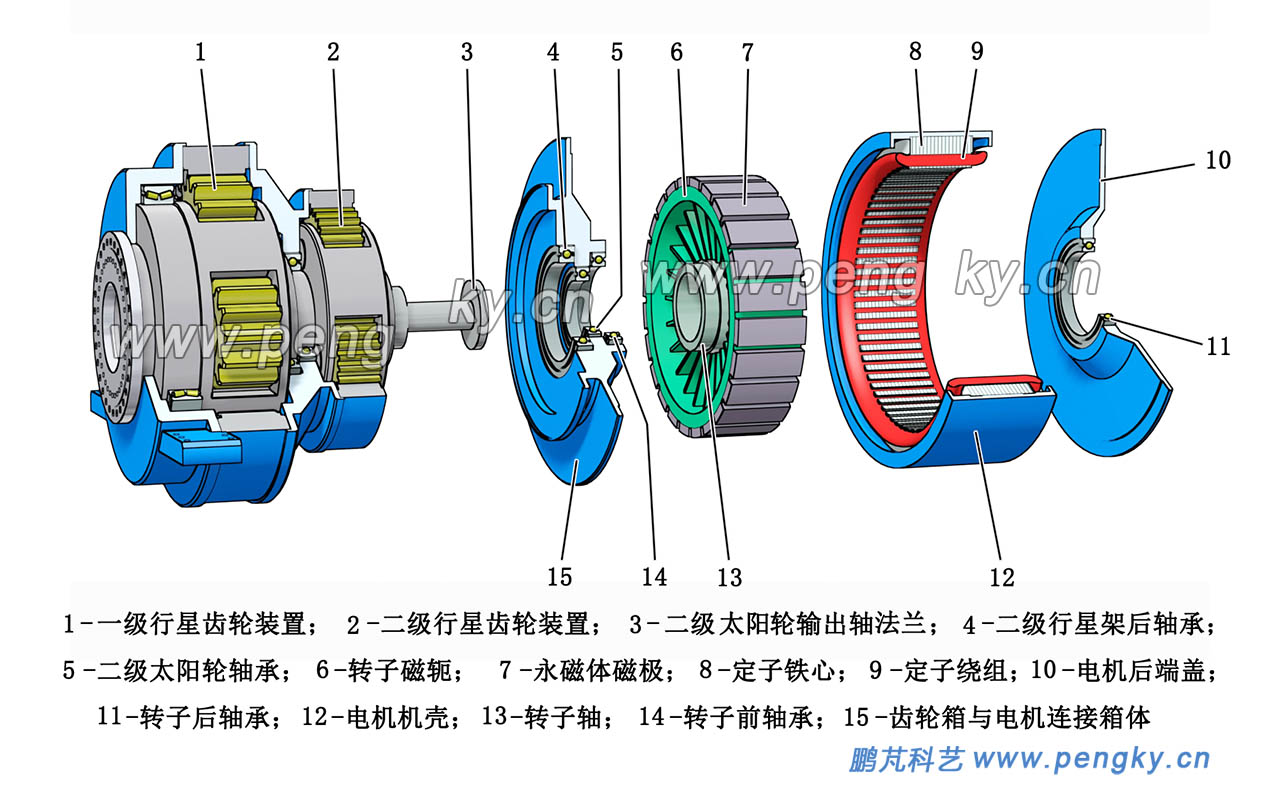

圖4右側是中速發電機的轉子、定子、與齒輪箱的連箱。

發電機采用徑向磁通的內轉子結構，與內轉子直驅發電機結構相似，只不過沒有那么多的磁極。定子鐵心8的槽中嵌有三相繞組9，定子鐵心安裝在電機機殼12內，機殼后端有電機后端蓋10，后端蓋中部有發電機轉子的后軸承。發電機轉子磁軛6外周安裝多個永磁體磁極7，磁軛6通過轉子支架固定在轉子軸13上。

箱體15用來連接齒輪箱與發電機，箱體上有支撐二級行星架后軸的軸承4，支撐二級太陽輪軸的軸承5，支撐發電機轉子前軸13的軸承14。

把發電機轉子裝在定子內，用螺栓把連箱15與齒輪箱與發電機機殼連接好，把轉子軸后端法蘭與二級太陽輪輸出軸法蘭3用螺栓連接，轉子就與齒輪箱輸出軸同步旋轉了，到此完成組裝，安裝過程要對各個軸承進行緊固。

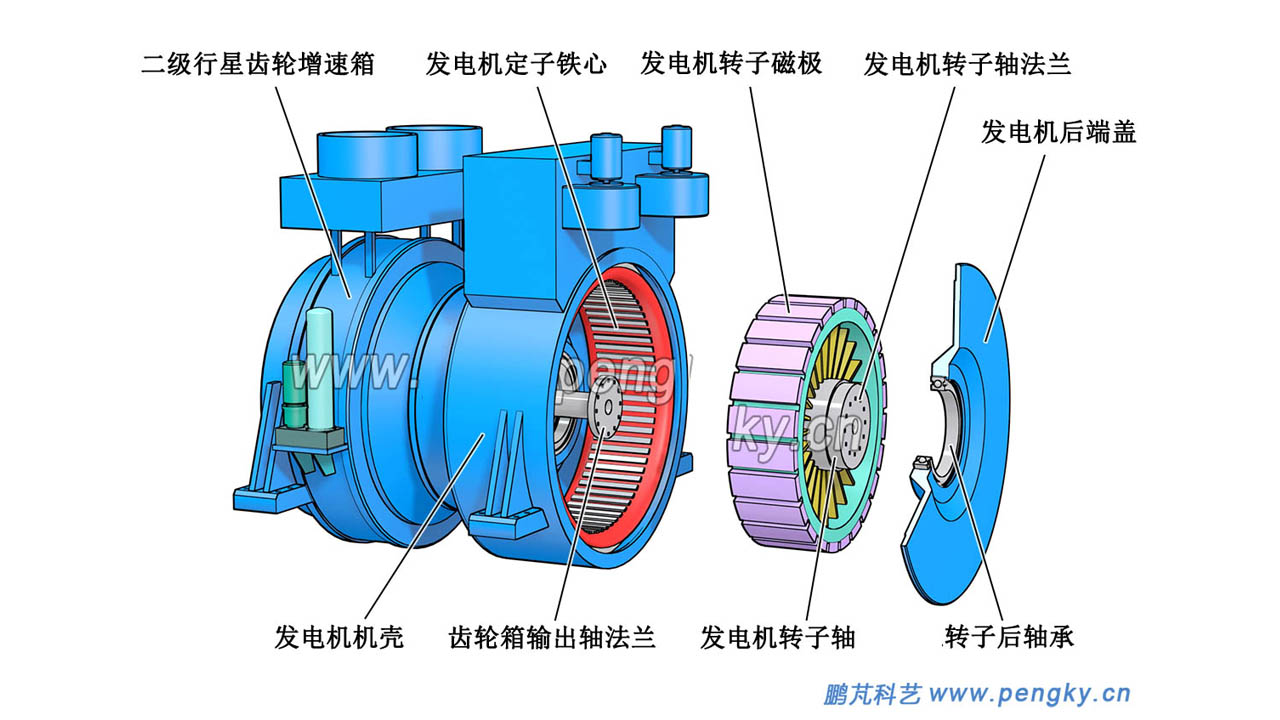

為說明發電機轉子與齒輪箱輸軸的連接，圖5從側后方展示有關連接。圖5左側是裝配好的齒輪箱與發電機的組合體。把發電機轉子通過后端蓋的軸承安裝在電機后端蓋上，將后端蓋安裝在發電機機殼后端。齒輪箱輸出軸是插入轉子軸內孔，將輸出軸法蘭與電機轉子軸法蘭用螺栓連接。

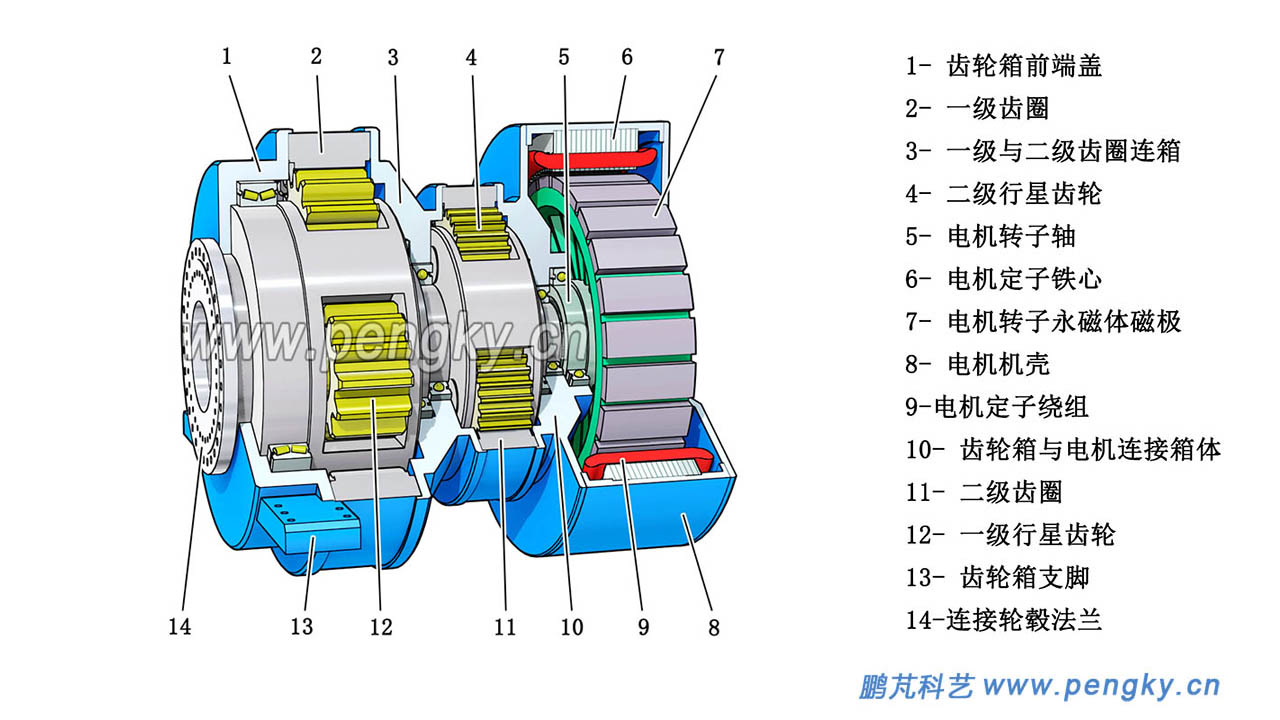

圖6是組裝好的半直驅風力發電機剖視圖。

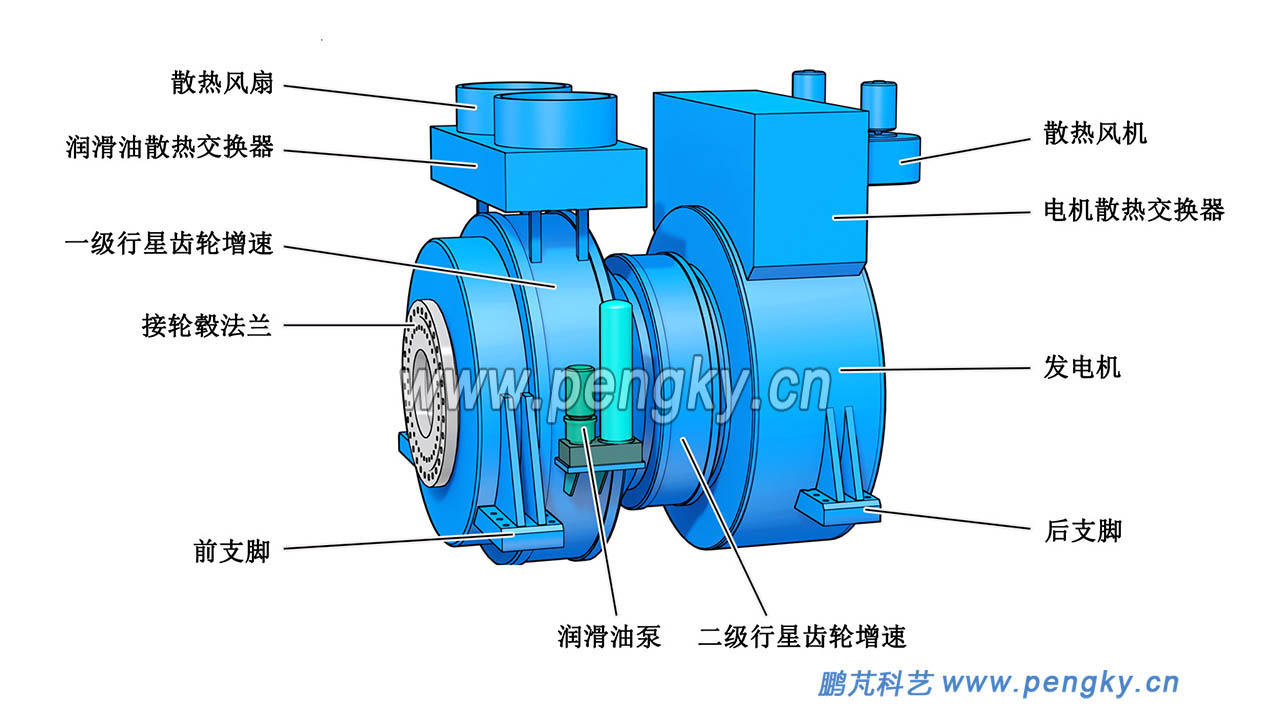

圖7是這個半直驅風力發電機外觀圖，齒輪箱配有潤滑油泵，大型機組會有多個潤滑油泵，同用或備用，油泵包括油過濾器。潤滑油散熱通過熱交換器，用風扇降溫。超大型機組的散熱裝置采用油與水的熱交換器，帶走熱量的冷卻水送到機艙罩上部的風冷熱交換器冷卻。

發電機散熱通過強制循環氣體冷卻，熱氣體通過熱交換器降溫，對熱交換器散熱通過散熱風機吹走熱量，本模型采用這種方式冷卻。超大型機組采用水冷，水帶走熱交換器的熱量，熱水再通過風冷熱交換器對水進行冷卻，通常這個風冷熱交換器與潤滑油的風冷熱交換器一同安裝在機艙罩上部后端。

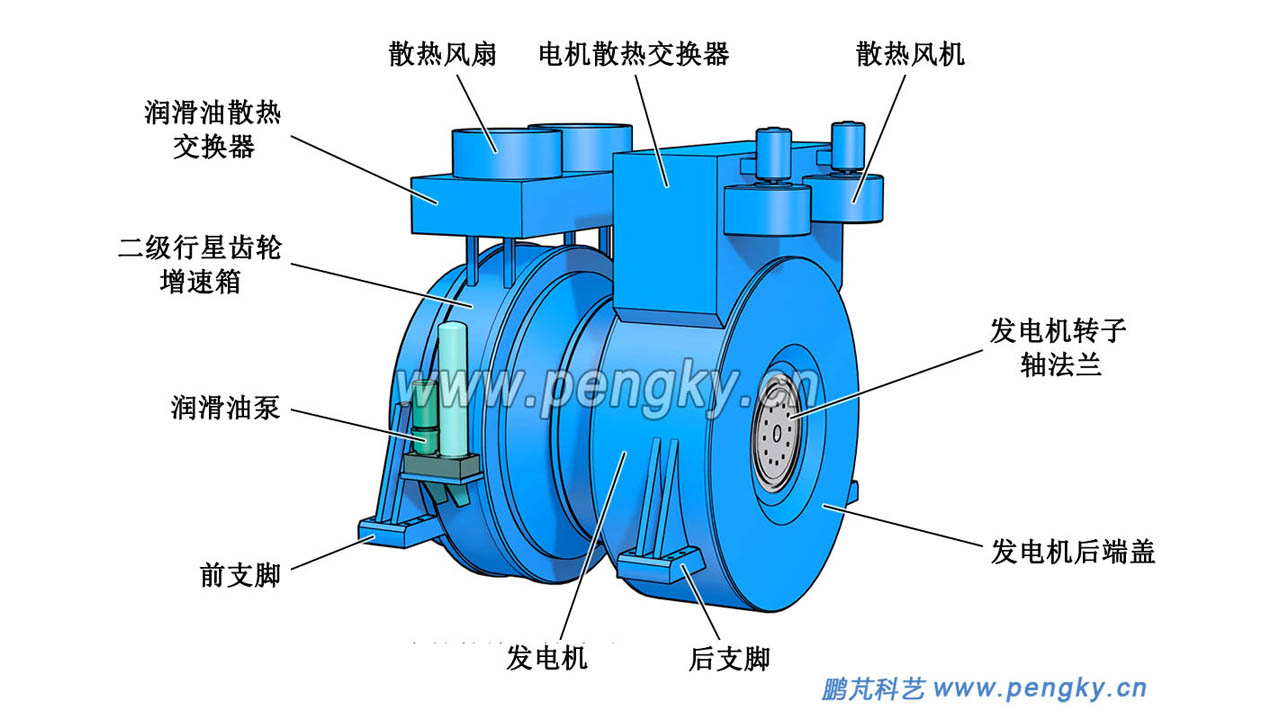

圖8是半直驅風力發電機側后方外觀圖。

下面是半直驅風力發電機總成動畫。

3. 半直驅風力發電機組

輪轂直接安裝在半直驅風力發電機的輸入軸法蘭（齒輪箱接輪轂法蘭）上，組成超緊湊型機型。

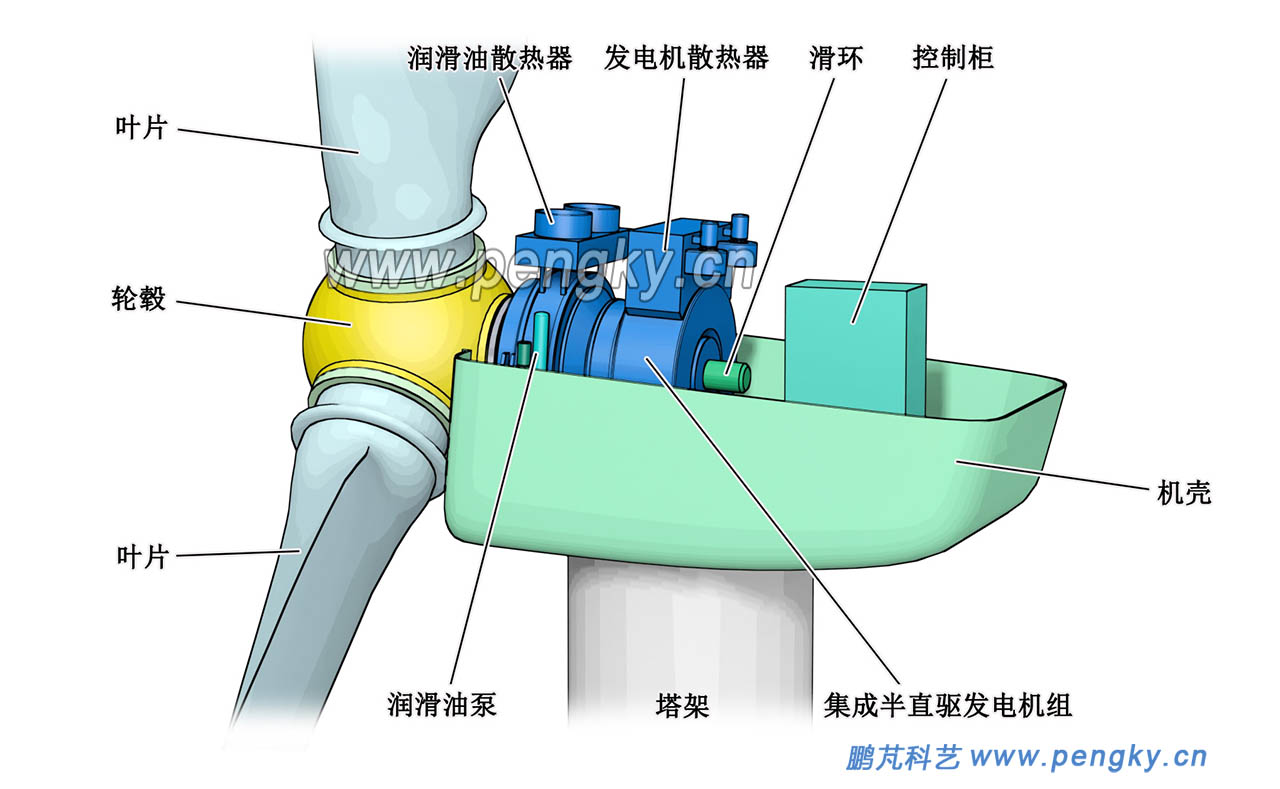

將半直驅風力發電機安裝在機艙機座上，機艙內偏航系統與其他輔助設備與普通水平軸風力發電機組相同，將機艙吊上塔架安裝。安裝葉片。圖9是安裝好的緊湊型集成式半直驅風力發電機組示意圖。

緊湊型集成式半直驅風力發電機組在10MW以下的風力機使用較多。

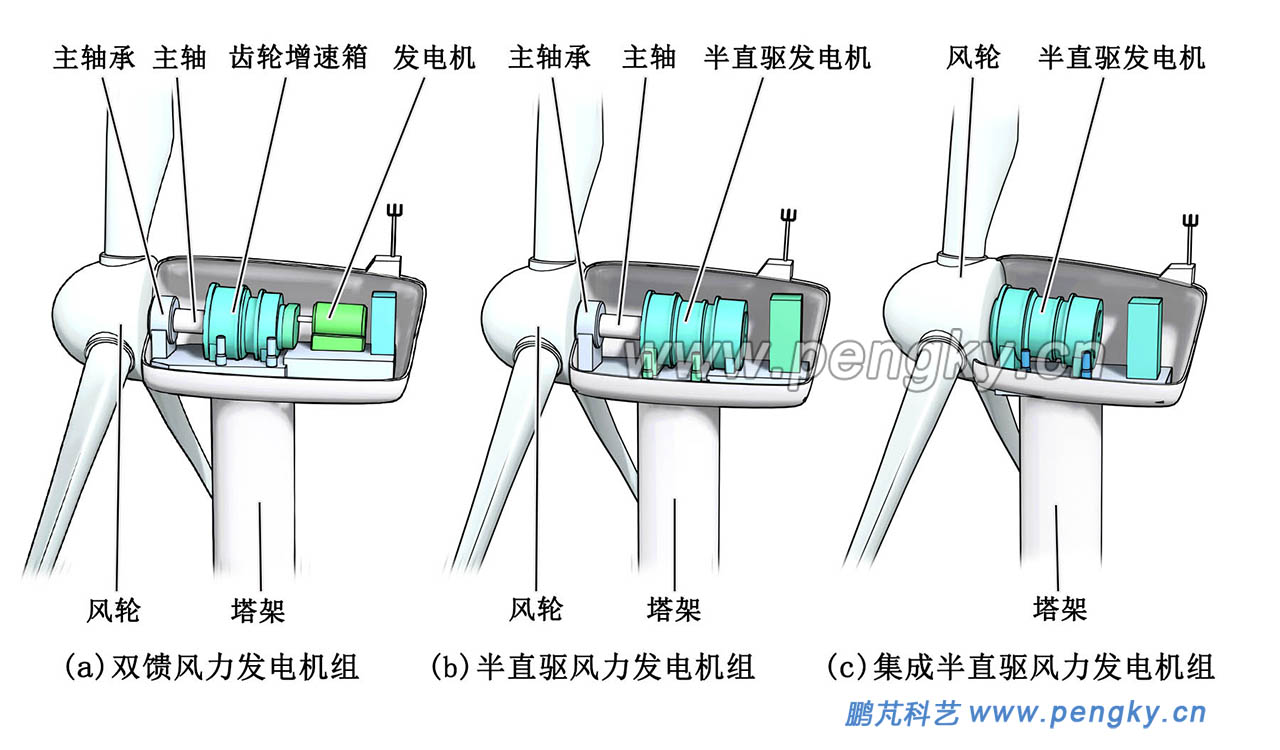

對于大型的半直驅風力發電機組，為應對重力、軸向力、各方向的扭曲力，需要有專門的主軸來承擔這些載荷。主軸位于輪轂與齒輪箱之間，主軸的布置形式可以采用普通風力機常用的形式，主軸的前端通過主軸軸承安裝在機座上，主軸后端通過脹緊套連接齒輪箱輸入軸，結構形式如圖1的圖。

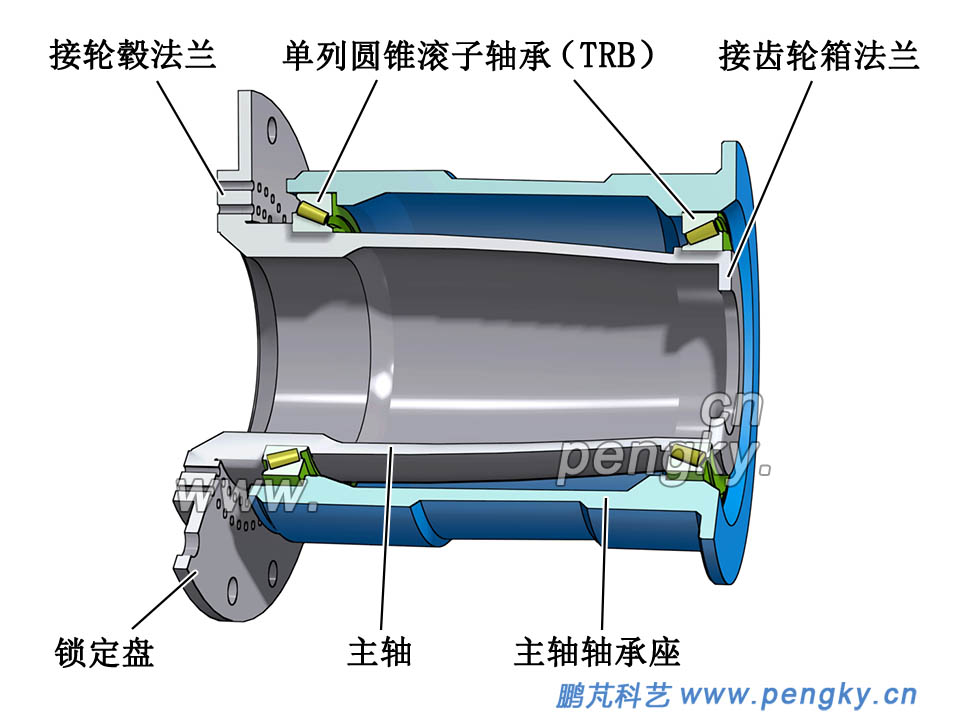

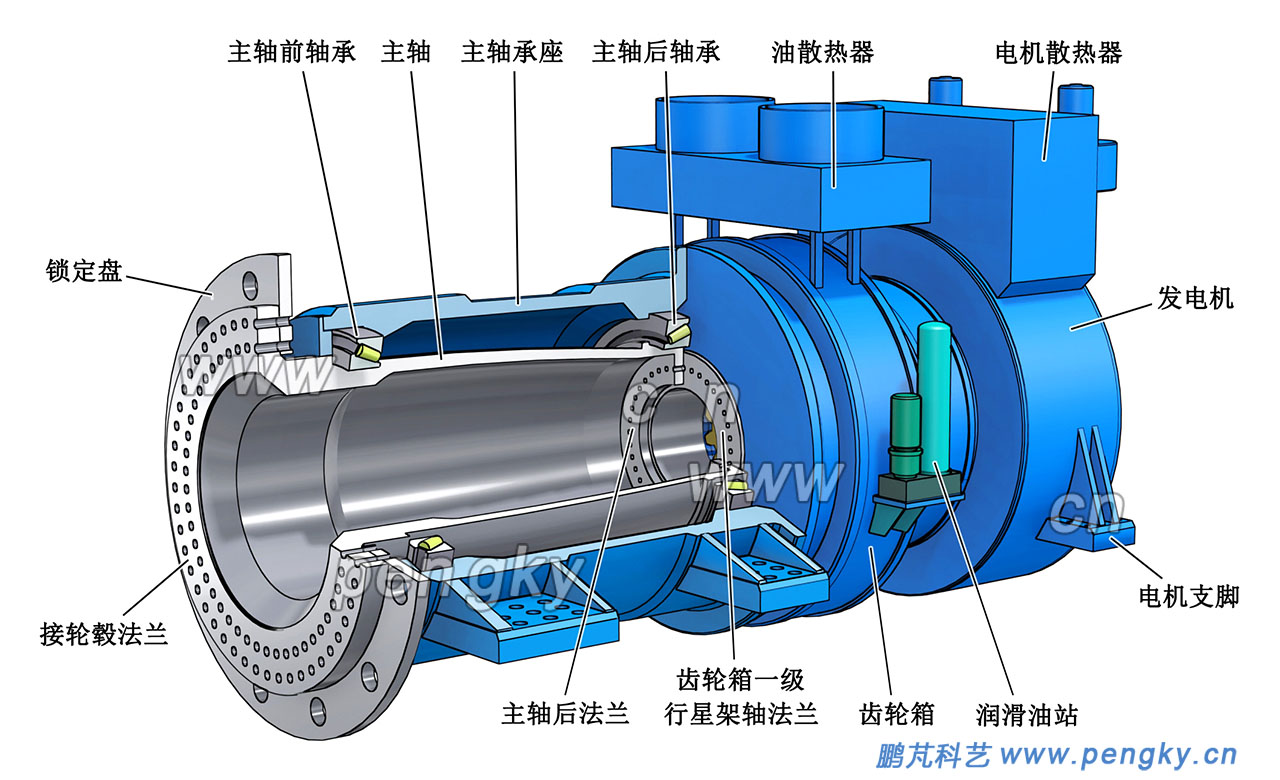

在超大型風力機中，為好的應對超強載荷與扭曲力，在主軸前端與后端都有軸承支撐，主軸是大直徑空心結構，主軸前端法蘭接輪轂的法蘭，主軸后端法蘭接齒輪箱一級行星架軸法蘭。圖10中顯示了半直驅風力發電機外接主軸的的狀態，圖中對主軸、主軸軸承座、主軸軸承進行了剖開顯示。主軸前后端各安裝有單列圓錐滾子軸承，二個軸承安裝在主軸承座內，這種結構稱為TRB+TRB結構（TRB是單列圓錐滾子軸承），圓錐滾子軸承結構見風力發電機的軸承課件。

由于整個主軸與軸承座為一個整體，整體剛度好，能應對復雜的載荷形式。10MW風電機主軸軸承座外徑超過3m，軸承座是封閉的箱體，可減少鹽霧與沙塵對軸承與主軸的侵蝕。
主軸后端法蘭接齒輪箱一級行星架軸法蘭。圖11中顯示了半直驅風力發電機外接主軸的的狀態，圖中對主軸、主軸軸承座、主軸軸承進行了剖開顯示。一些超大型機組主軸與齒輪箱采用大型撓性聯軸器連接。

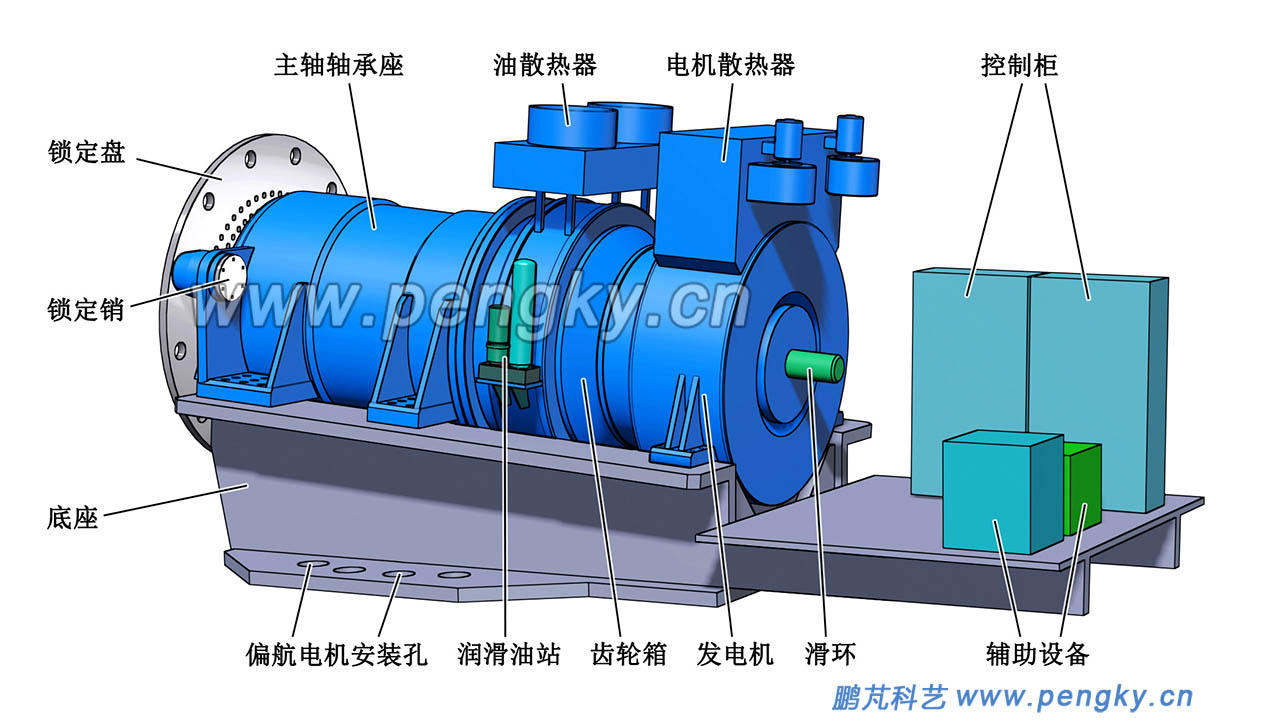

圖12是裝在機座上的有外主軸的半直驅發電機。在主軸軸承座前端裝有風輪鎖定裝置，鎖定盤在主軸前端，盤上有多個鎖定孔；在機座前端裝有鎖定銷機構，當鎖定銷頭插入鎖定孔時，主軸被鎖定不能轉動。

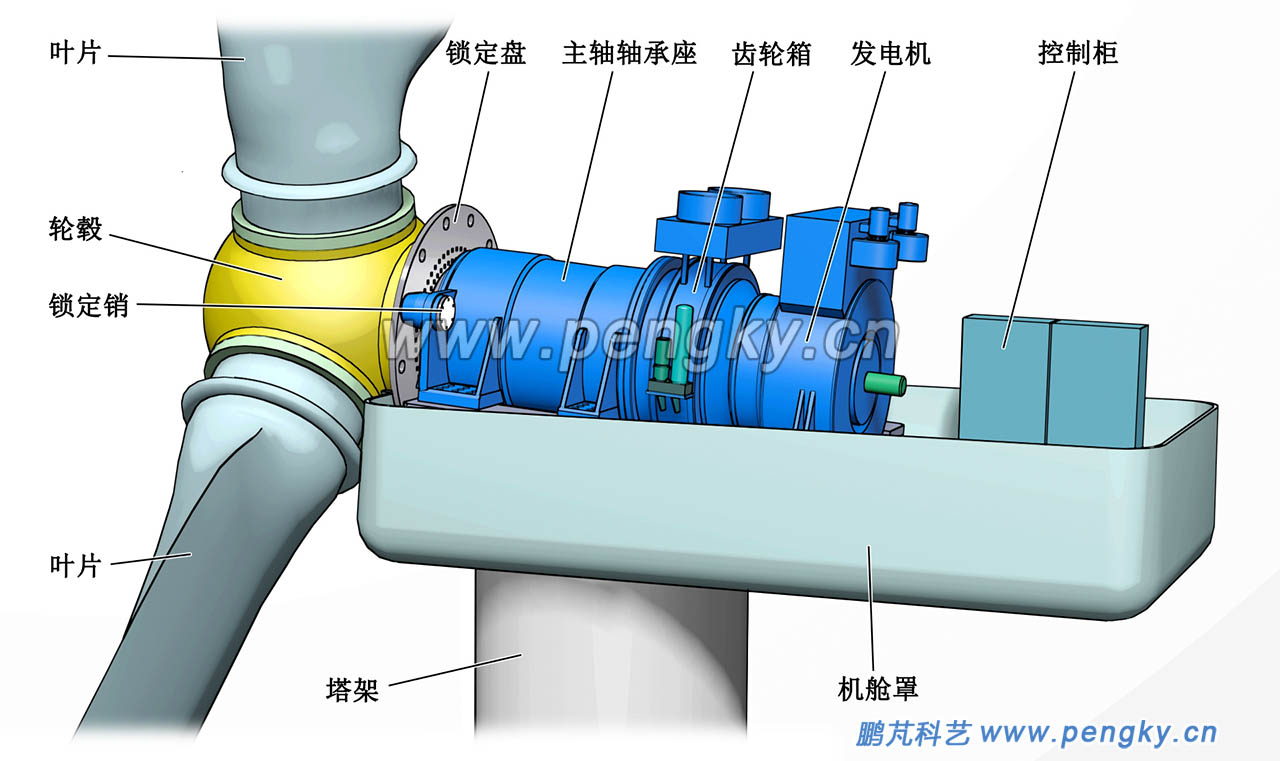

一個超大型半直驅風力發電機組的安裝過程大致是這樣的，把帶主軸的半直驅風力發電機安裝在機艙底座上，安裝好機艙內其他設備，安裝機艙罩；把安裝好的機艙吊到塔架上安裝好，把輪轂（帶整流罩）安裝在主軸前端法蘭上，把3個葉片依次安裝在輪轂上。圖13是安裝好的半直驅風力發電機組的示意圖（沒有上機艙罩）。

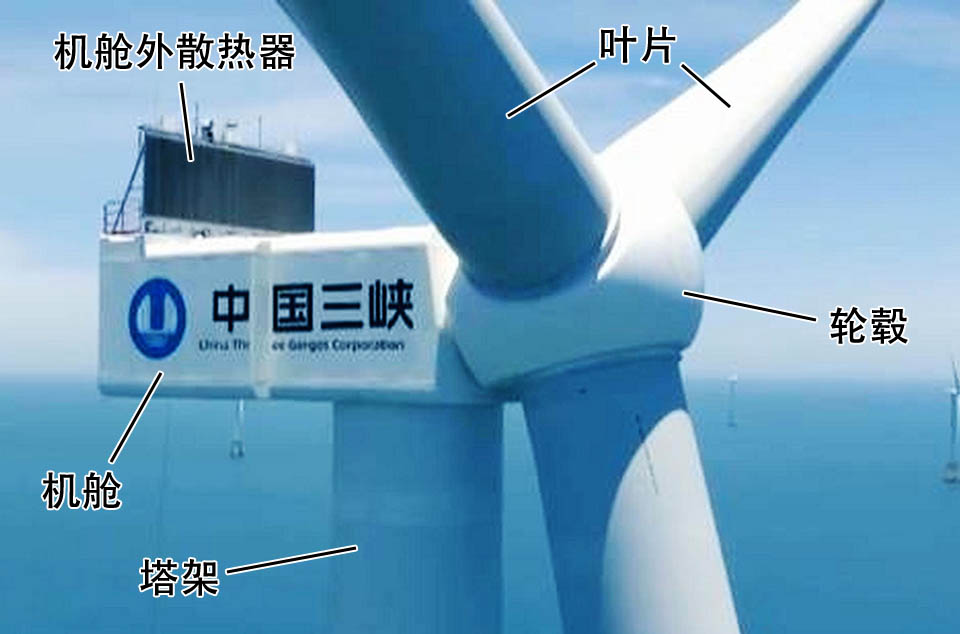

在超大型機組的齒輪箱與發電機散出的熱量很大，不能直接排放到機艙內，要排到機艙外。齒輪箱上方的熱交換器將油的熱量傳遞給水，水泵將熱水通過水管泵到機艙外的散熱器。同樣發電機上方的熱交換器將電機內循環的熱空氣的熱量傳遞給水，水泵將熱水通過水管泵到機艙外的散熱器。熱水通過機艙上方的散熱器降溫后再返回機艙內的熱交換器，水是通過管道循環使用的。機艙上方的散熱器面積大，可直接利用自然風散熱，有些散熱器還加了風扇加強散熱。圖4是安裝有機艙外散熱器的風力機組照片，測風裝置安裝在散熱器上方。

由于更長更大的葉片在旋轉時會從更大面積的風中提取能量，從而產生更多的電力；機組越大，單位平均每度電成本越低，所以風力發電機越來越大，這些超大型機組均采用半直驅風力發電機組。2023年07月，由三峽集團與金風聯合研制的16MW超大容量海上風電機組成功實現并網發電。風電機組海面以上輪轂中心高度達152米，葉片長123米，葉輪掃風面積約5萬平方米，是當時最大的在運行半直驅風力發電機組。隨后金風20MW已下線制造。

我國明陽智能集團早已批量生產多種規格的超大型半直驅風力發電機組；據2024年10月報道，上海東方電氣已研制出26MW的海上風電機組，并已下線，輪轂中心設計高度185米，葉輪直徑超過310米，掃風面積超過7.7萬平方米。

從技術與工藝上制造30MW半直驅風力發電機已沒問題。但陸上風力機組由于道路運輸與安裝問題，一般不超過10MW，山區多半為5MW左右。而海上風力機組面臨高成本，固定式海上風電單位千瓦造價為陸上風電的2至3倍，遠海漂浮式風電單位千瓦造價比固定式海上風電又要翻倍。由于葉片的質量是風電機組高效運行與安全的保證，隨著葉片長度超過百米，已接近材料的極限強度，其制造難度呈指數級增長。據有關資料報道，葉片的損壞已占風力機故障率的一半。這些都是超大型機組發展的瓶頸。
