下面通過5張圖片介紹一個單級行星齒輪箱模型的結構與組成，每張圖片有兩張圖從兩個角度分別顯示部件的結構與組成。

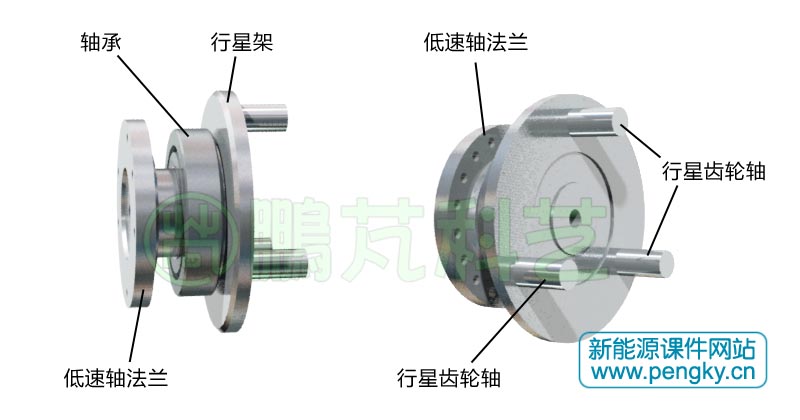

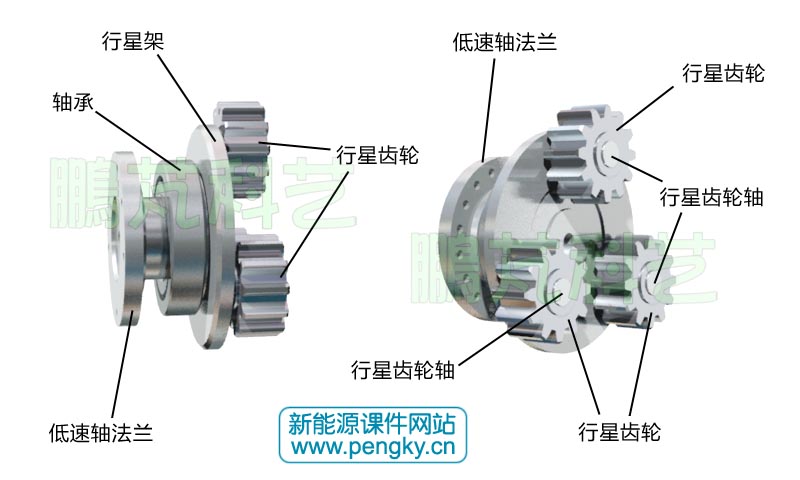

圖2是行星架的結構圖，行星架呈盤狀，盤上固定3個軸，按120度分布，相互平行。行星架的轉軸安裝在軸承內，轉軸另一端是低速軸法蘭，連接風輪主軸。

3個行星齒輪安裝到行星架的3個行星齒輪軸上，見圖3，每個行星齒輪可繞自己的軸自由旋轉。

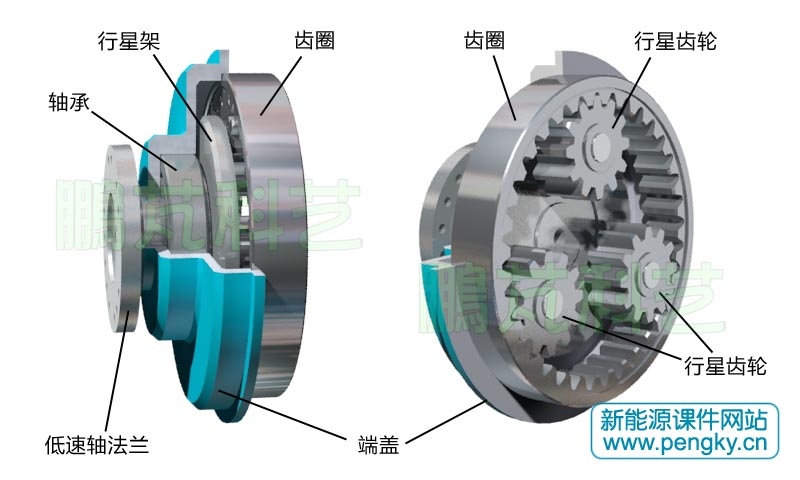

把行星架通過軸承安裝到行星齒輪箱前端蓋（行星齒輪機座）內，并在前端蓋內圈安裝齒圈，齒圈有內齒，能與行星齒輪很好的嚙合，當行星架轉動時，行星齒輪沿齒圈內圓齒滾動。見圖4，圖中端蓋被剖去1/4。

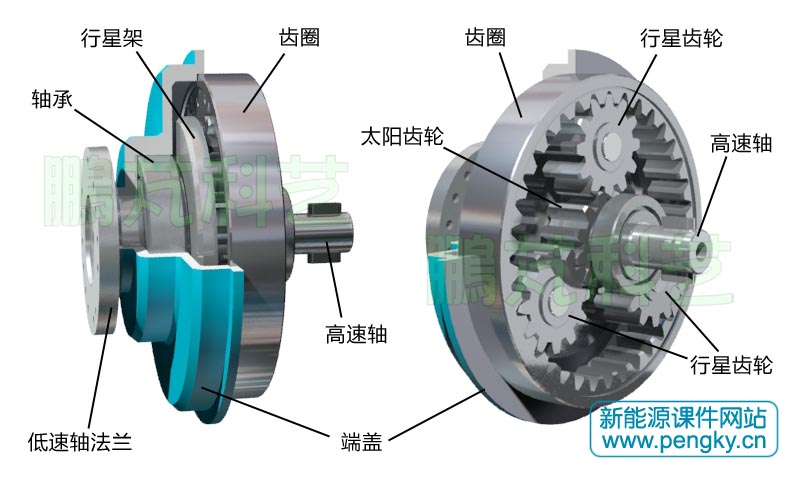

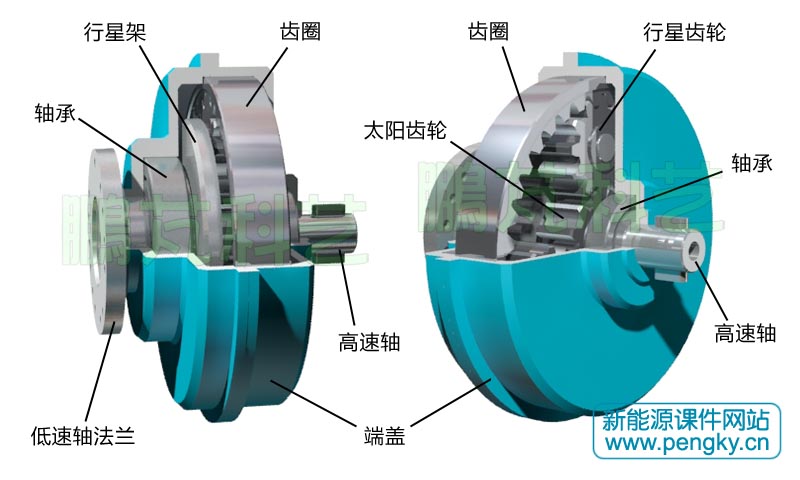

太陽輪的軸是高速端輸出軸，把太陽輪放入行星齒輪中間，太陽輪的齒可與所有行星齒輪的齒很好的嚙合，見圖5。

把后端蓋與前端蓋合攏安裝，在后端蓋中間有軸承，用來安裝太陽輪軸（高速輸出軸）。一個單級行星齒輪箱模型組裝完畢，見圖6。

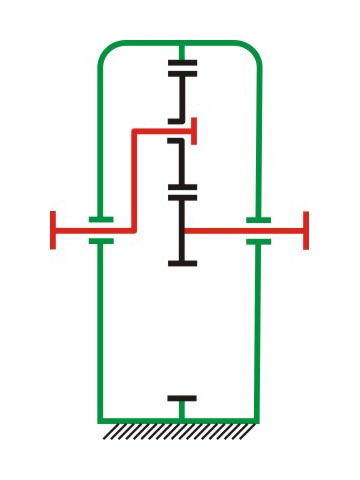

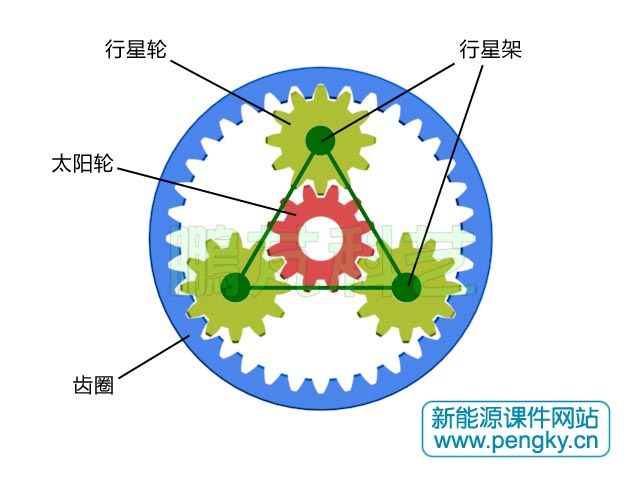

這種結構的行星齒輪系的變比I為：

I=1+ Z2/Z1

Z1——太陽輪齒數，Z2——齒圈齒數。

本例行星齒輪箱的變比是4，當?shù)退佥S轉動1周時，高速軸轉動4周。由于齒輪結構限制，這種傳動方式的單級行星齒輪變比在8以下較合適。

下面請觀看單級行星齒輪運轉動畫，為清晰演示運行狀態把不同零件用不同顏色表示。左面是行星齒輪箱的運轉動畫；右面是行星齒輪系的運轉動畫，兩動畫同步運轉。右邊動畫中黃橙色長箭頭是行星架的轉動指針，淺紫色短箭頭是太陽輪的轉動指針，2個指針更清楚的演示了齒輪系的運行與變比。

注：由于瀏覽器動畫播放幀頻遠低于動畫原頻，會出現太陽輪反轉假象，把動畫下載用電腦上其他動畫播放器播放能還原真實狀態。 動畫格式.mp4；分辨率800×480。

單級行星齒輪增速箱多用在半直驅風力發電機組中。
