齒輪箱是風力發電機的重要組成部分，在風力發電機中應用著多個齒輪箱，主要有風力機增速齒輪箱，偏航驅動電機齒輪箱，變槳驅動電機齒輪箱三種。
由于風力機風輪轉速較低，小型風力機轉速每分鐘最多幾百轉，大中型風力機轉速約每分鐘幾十轉甚至十幾轉。而普通發電機轉速高，二極三相交流發電機轉速約每分鐘3000轉，四極三相交流發電機轉速約每分鐘1500轉，六極三相交流發電機轉速約每分鐘1000轉，這么大的轉速差別，風輪只有通過齒輪箱增速才能使發電機以額定轉速旋轉，增速比一般為幾十倍至一百多倍。目前大多數風力機采用齒輪箱增速，齒輪箱是風力發電機主軸傳動中的主要部件，通常在風力發電機中指的齒輪箱就是主軸增速齒輪箱。

齒輪傳動變速主要有兩種形式，一種是圓柱齒輪傳動，一種是行星齒輪傳動，雖然行星齒輪也由圓柱齒輪組成，但它們是兩種不同的傳動形式。行星齒輪傳動下節介紹，本節介紹圓柱齒輪傳動變速與風力機增速齒輪箱的主要形式。

圓柱齒輪的輪齒均勻分布在一個圓柱面上，圓柱的軸線就是齒輪的軸線。用兩個相嚙合的齒輪，一個齒輪轉動帶動另一個齒輪轉動。兩個齒輪齒數相同時，兩齒輪轉速相同，旋轉方向相反，傳動比為1比1。兩個齒輪齒數不相同時，小齒輪帶動大齒輪時，旋轉方向相反，大齒輪轉速比小齒輪慢，傳動比為大齒輪齒數與小齒輪齒數之比，是減速傳動；大齒輪帶動小齒輪時，旋轉方向相反，小齒輪轉速比大齒輪快，傳動比為小齒輪齒數與大齒輪齒數之比，是增速傳動。

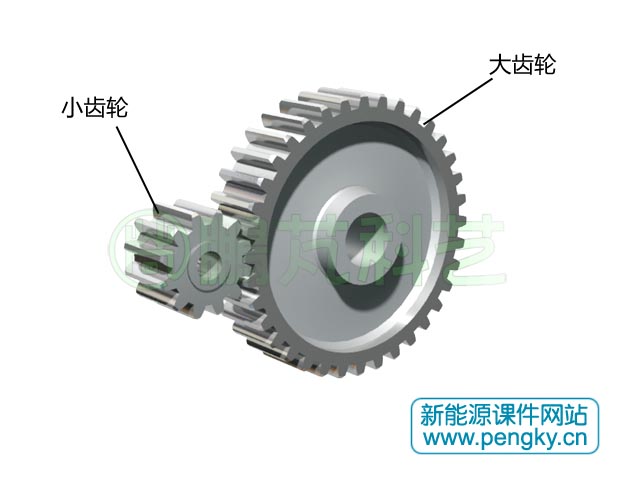

圖1是兩個相嚙合的齒數不同的齒輪。兩個齒輪的輪齒與齒輪軸線平行、同在一個圓柱面上，稱為直齒圓柱齒輪。兩齒輪軸線平行，屬外嚙合齒輪傳動。大齒輪齒數為36，小齒輪齒數為12，傳動比是1/3或3。

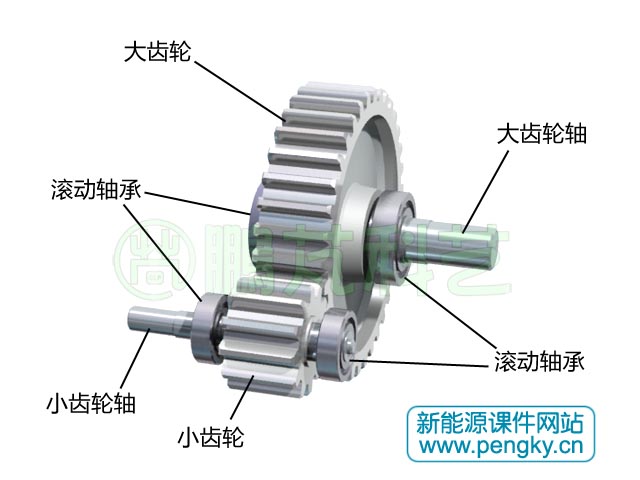

齒輪固定安裝在轉軸上，軸兩端安裝滾動軸承，見圖2。

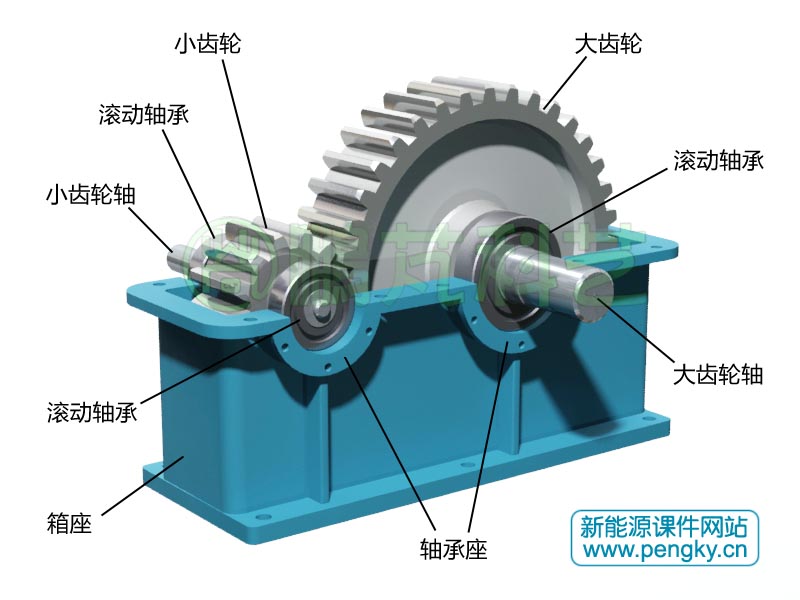

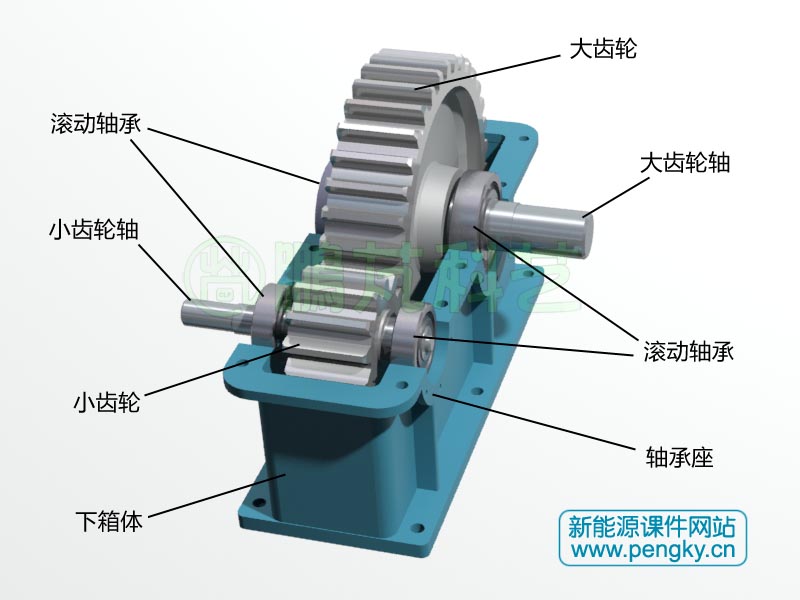

把齒輪安裝在箱座（下箱體）內，各軸承安裝在對應的軸承座內，見圖3。

這是一個一級齒輪傳動機構，蓋上箱蓋（上箱體），就是一個齒輪箱，小齒輪軸輸入大齒輪軸輸出就是單級圓柱齒輪減速器，傳動比為3；大齒輪軸輸入小齒輪軸輸出就是單級圓柱齒輪增速器，傳動比為1/3。單級圓柱齒輪最大傳動比為10，一般為4左右。

下面是該齒輪箱的運轉動畫，動畫格式.mp4；分辨率800×600。

由于齒輪傳動在絕大多數應用中都是作減速使用，所以通常把齒輪傳動機構都稱為齒輪減速器，但在風力機主傳動中是作增速使用的。

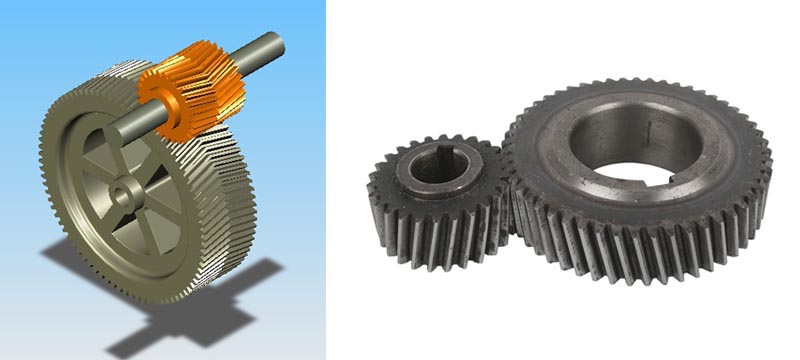

圓柱齒輪還有斜齒齒輪與人字形齒輪，圖5左圖是人字形齒輪，右圖是斜齒齒輪（圖片來自網絡）。

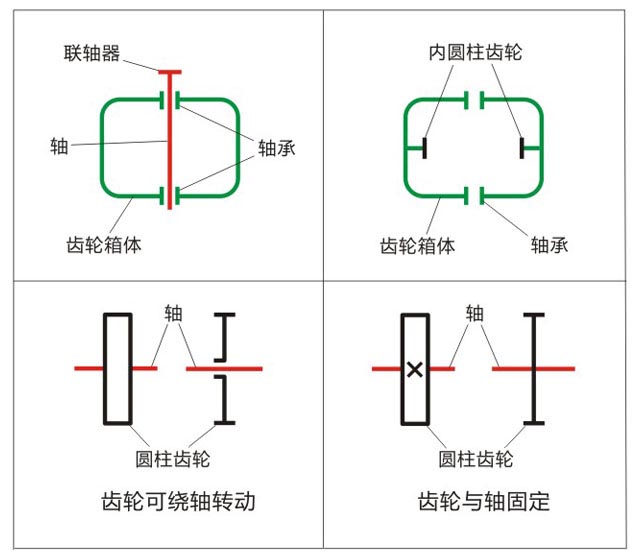

圖6是圓柱齒輪傳動機構基本簡圖符號。

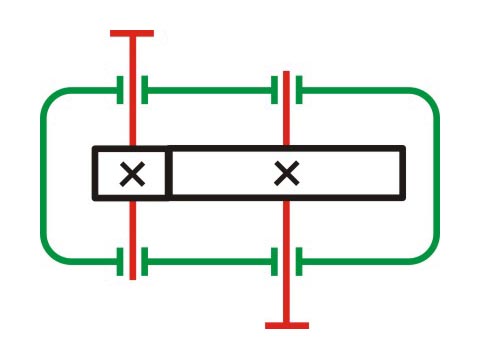

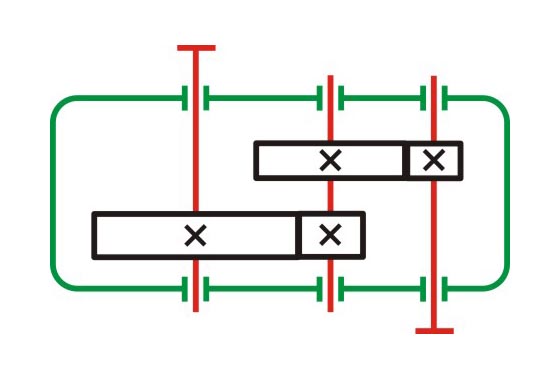

對于圖4所示的一級圓柱齒輪減速箱可用圖7所示的簡圖表示。

單級圓柱齒輪傳動的傳動比很有限，為得到高的傳動比，需多級齒輪傳動，這種多級互相嚙合的齒輪組成的傳動系統稱為齒輪系，簡稱為輪系。下面介紹風力機常用的幾種多級圓柱齒輪增速器的形式，介紹中均按減速器計算傳動比。

兩級圓柱齒輪傳動

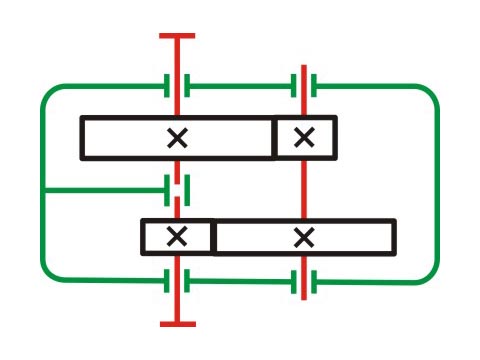

結構簡單，但齒輪相對于軸承的位置不對稱，因此要求軸有較大的剛度。一般用于載荷比較平穩的場合。高速級一般做成斜齒，低速級可做成直齒。推薦傳動比8~40，最大60。

兩級圓柱齒輪傳動

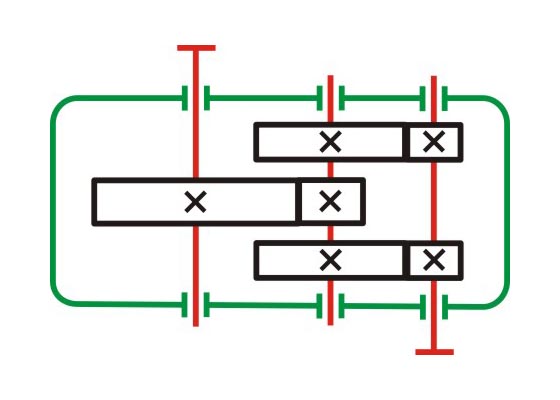

  （分流式）

結構復雜，但由于齒輪相對于軸承對稱布置，與展開式相比載荷沿齒寬分布均勻、軸承受載較均勻，適用于變載荷的場合。高速級一般用斜齒，低速級可用直齒或人字齒。推薦傳動比8~40，最大60。

兩級圓柱齒輪傳動

  （同軸式）

增速器橫向尺寸較小，兩對齒輪浸入油中深度大致相同，但軸向尺寸和重量較大，輸入輸出級圓柱齒輪傳動同軸。推薦傳動比8~40，最大60。

兩級圓柱齒輪傳動

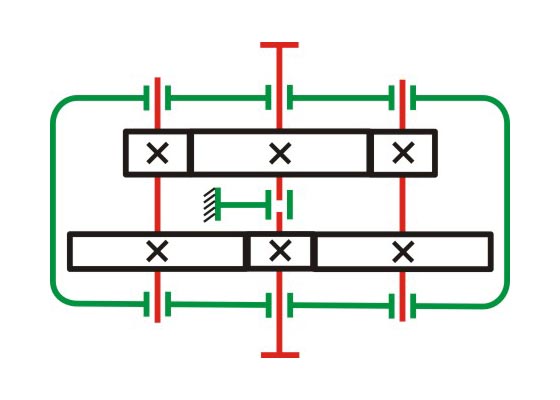

  （同軸分流式）

每對嚙合齒輪僅傳遞全部載荷的一半，輸入軸和輸出軸只承受扭矩，中間軸只受全部載荷的一半，故與傳遞同樣功率的其他減速器相比，軸頸尺寸可以縮小。推薦傳動比8~40，最大60。

以上是較常用的4種結構，對于大型風力機的轉速較慢，增速比大于100，一般用3級圓柱齒輪增速器，其中每級獨立增速比為3至5，實際應用中更多采用行星齒輪與圓柱齒輪組合傳動。
