在風力機調速方式課件中介紹了變槳距調節轉速的原理，還介紹了一種簡單的離心力槳距調節裝置。現代大中型風力發電機組對葉片的變槳距性能有很高要求，以保證風力機能以最高效率安全的運行，主要有獨立變槳距系統與統一變槳距機構。本課件介紹獨立變槳距系統。

變槳距系統要保證風輪葉片在起動狀態、正常運行狀態、停機順槳狀態能有良好的變槳距角功能，也就是：

起動狀態：風力機在靜止時，槳距角為90度（全順風）；當風速達到起動風速時，葉片轉向45度左右，以獲得較大的起動轉矩；當風輪轉速達到一定速度時，再調節葉片轉到0度。

運行狀態：在正常運行時，當功率在額定功率以下時，槳距角在0度附近；當功率超過額定功率時，根據計算機命令增大葉片的攻角，并不斷調整槳距角使發電機的輸出功率保持在額定功率附近，槳距角變化范圍在0度到30度之間。

停機順槳狀態：當風機正常停機和快速停機時將葉片順槳到90度附近，利用葉片的氣動阻力將風輪轉速降為0。當停電或出現故障時無需計算機命令能自動進入全順槳狀態，使風力機緊急停機，確保風力發電機組的安全。

本課件介紹的變槳距系統的三組葉片的槳距角變化是受各自的驅動裝置控制，同一臺風力機的各個葉片可根據不同的控制作出不同的槳距角變化，這種變槳系統稱為獨立變槳系統，有很好的控制性能。主要有液壓驅動與電動驅動方式。

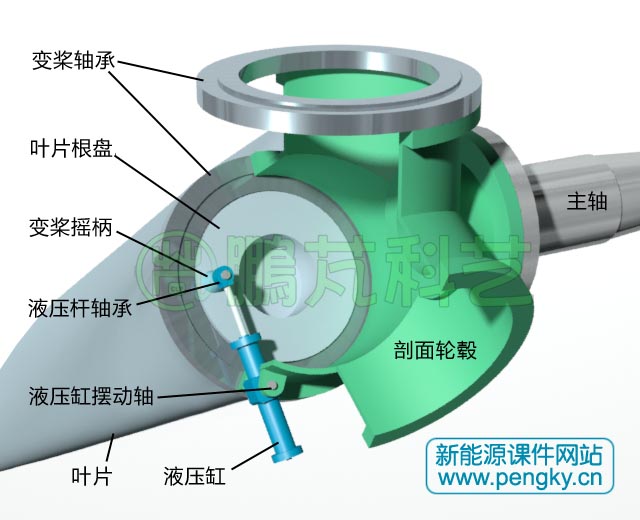

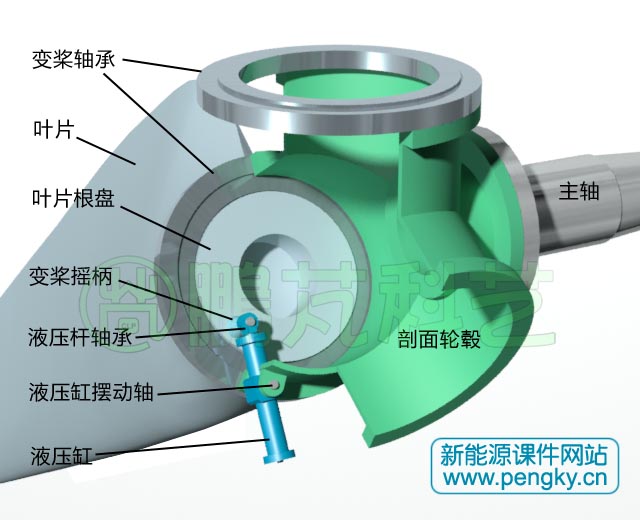

圖2是液壓缸的活塞桿部分推出時的狀態，葉片轉動了一定的角度。

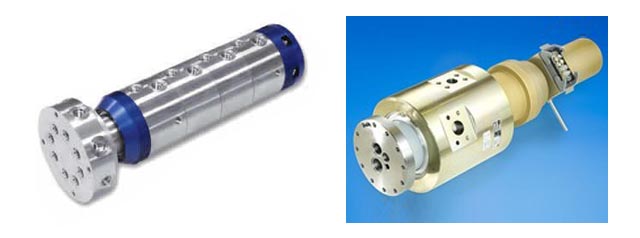

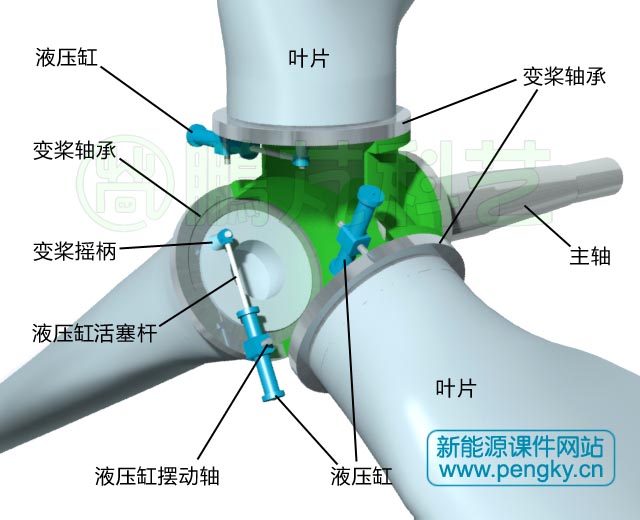

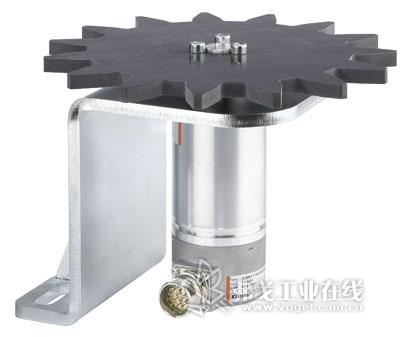

為了準確控制葉片轉動角度，在每個液壓缸配有直線位移傳感器，根據測量活塞桿移動距離就可知道葉片轉動角度。液壓管路與信號電纜穿過主軸、齒輪箱的通孔，再通過滑環傳輸裝置傳到機艙控制器。圖5左圖是多路液壓傳輸滑環（旋轉接頭），圖5右圖是液壓傳輸與電氣傳輸集成滑環，可同時傳輸液體與電信號，該圖片來自網絡。

滑環傳輸裝置安裝在齒輪箱后部，轉動部分與主軸端來的通管連接。

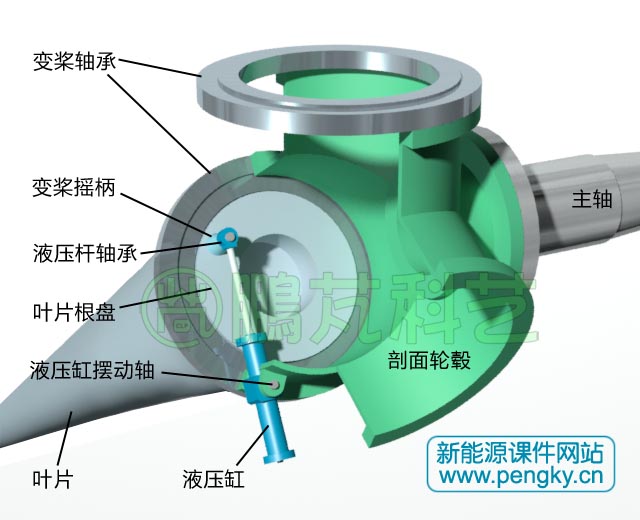

液壓變槳距裝置在超出額定風速與低于切出風速時根據計算機命令能很好的執行變槳距操作，保證風力機在額定轉速附近運行；在超出切出風速時能進入全順槳狀態，在遇到停電或其他故障時也能自動進入全順槳狀態。

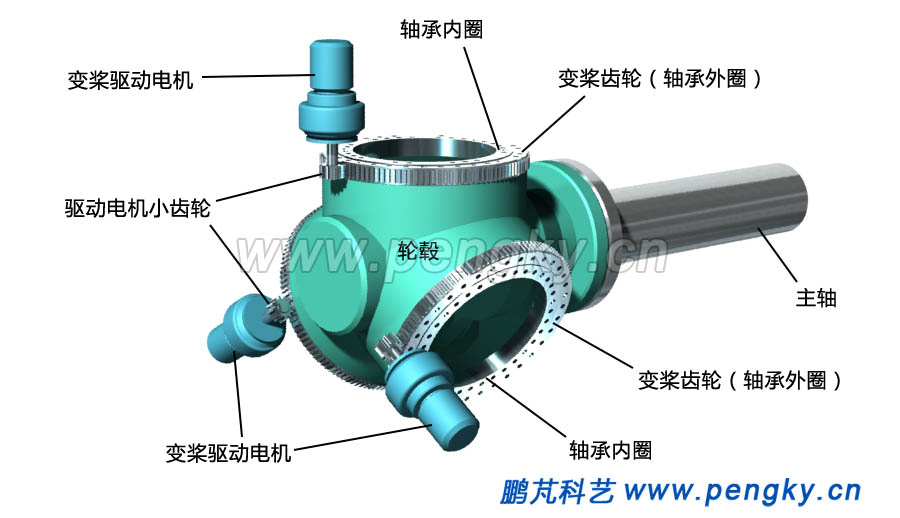

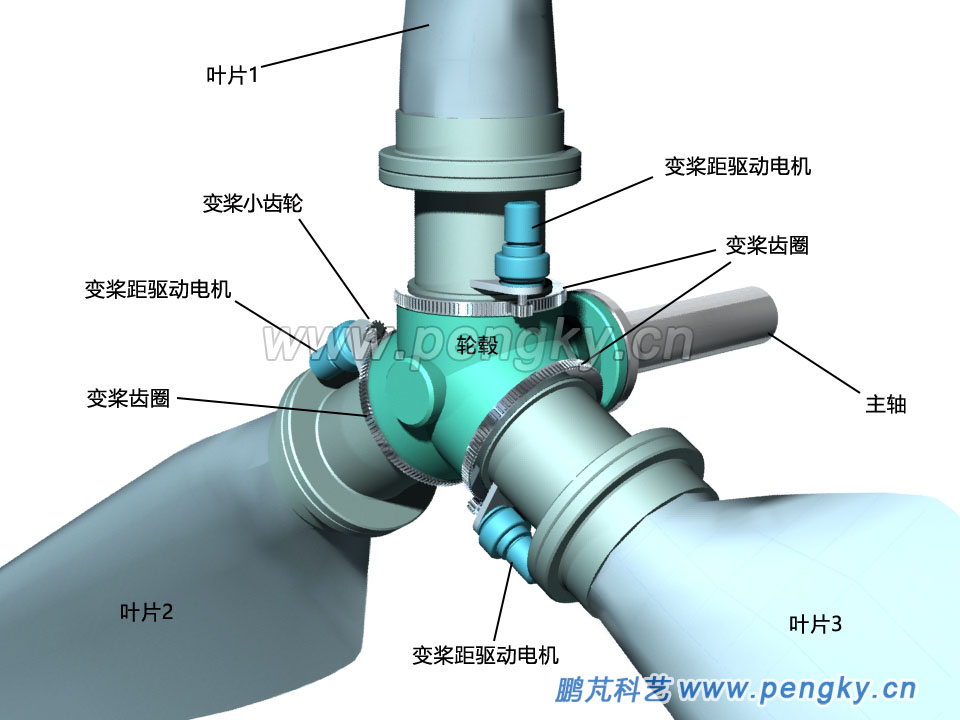

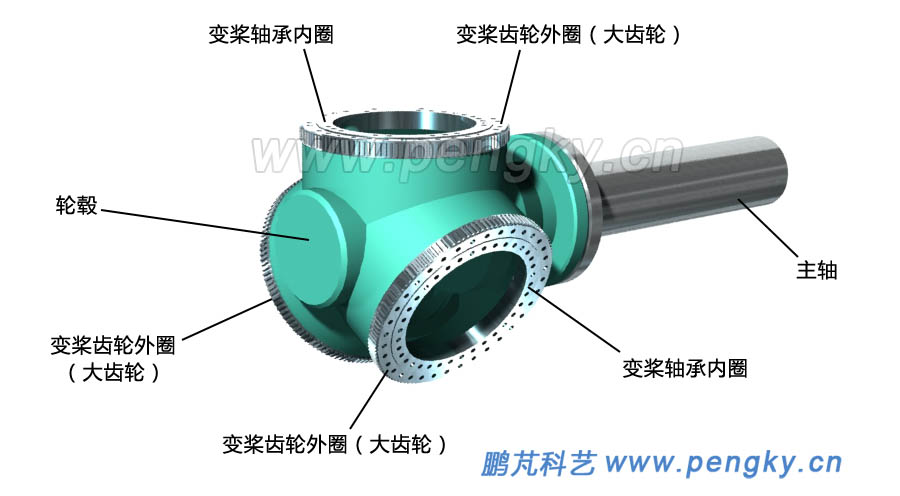

圖6是采用外齒輪電動變槳距系統的輪轂，在風力機輪轂安裝著3個變槳軸承，軸承的外圈與輪轂固定，軸承外圈集成著變槳大齒輪，齒輪的齒在外圓周上。軸承內圈可在外圈中轉動。

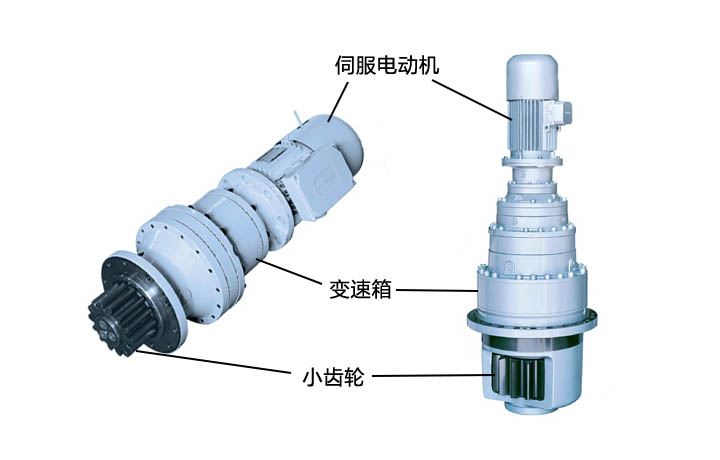

變槳驅動電動機安裝在葉片根部，電機軸上的小齒輪和變槳齒輪嚙合，當電動機轉動時推動葉片轉動，即可改變槳距角。3個槳葉的變槳距驅動電動機與相關部件相對獨立，可單獨運作，這就是獨立電動變槳系統，3個葉片的槳距角由計算機控制按規律變化。

變槳距電動機的驅動電源與控制裝置安裝在輪轂內，其電源與控制信號線通過主軸通孔與齒輪箱通孔再通過滑環裝置連接到機艙的控制柜。

下面是外齒輪變槳距系統3D動畫，動畫前段演示風力機葉片變槳距動作，動畫后段演示變槳距電機帶動葉片進行變槳距動作，為看清葉片轉動，葉片采用帶線框半透明顯示。

3. 內齒輪電動變槳距系統

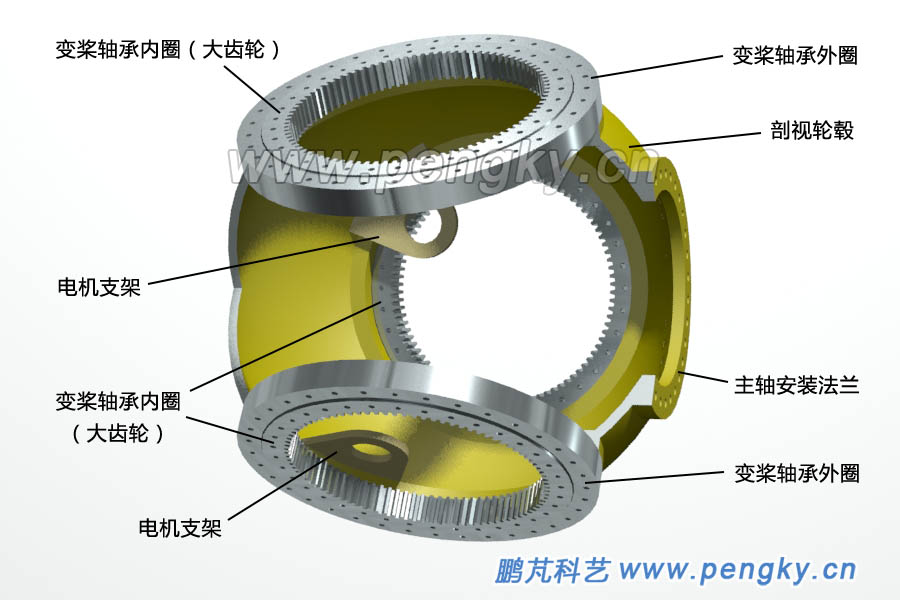

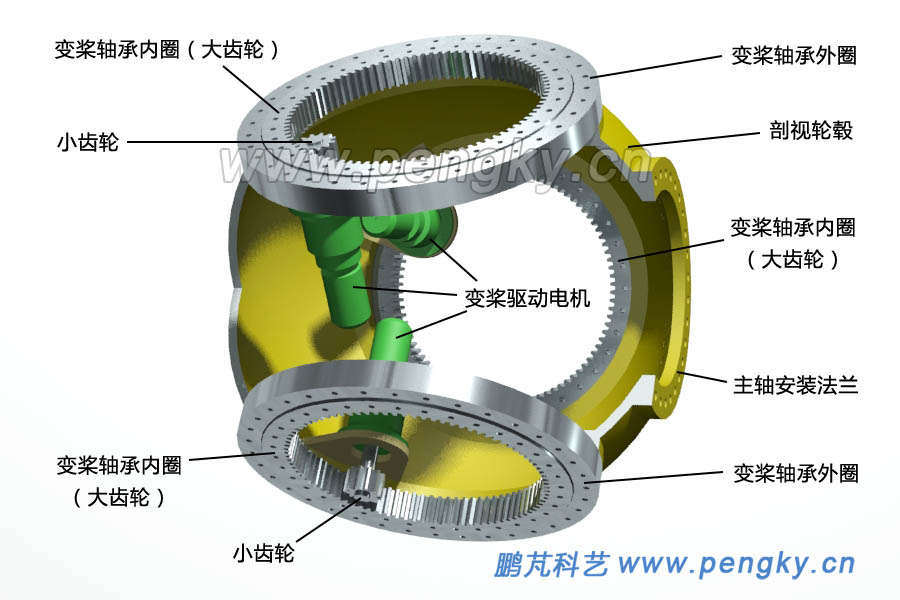

圖10是采用內齒輪的電動變槳距系統輪轂圖，在風輪輪轂圓周安裝著3個變槳軸承，軸承的外圈與輪轂固定，軸承內圈內周集成著變槳齒輪（大齒輪），葉片將安裝在軸承的內圈上。

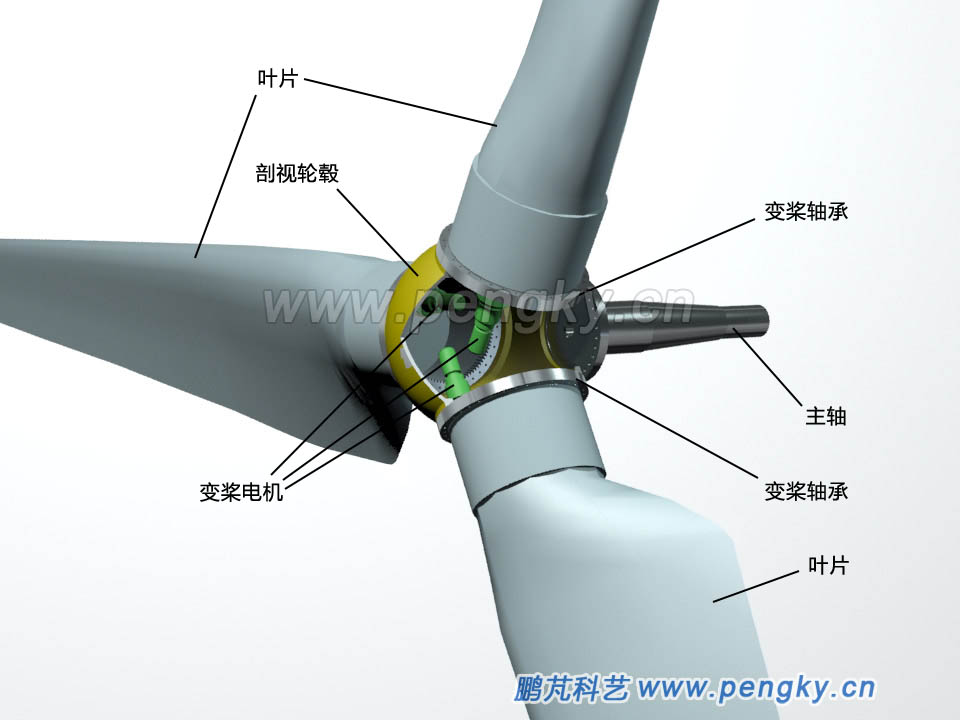

把3個葉片通過根部螺栓安裝在3個軸承的內圈上，見圖12，該圖是內齒軸承電動變槳距動畫的截圖。

由于3個槳葉各有一套變槳距電動機與相關部件，可各自獨立運行，故稱為獨立電動變槳系統，盡管3個變槳裝置獨立，但他們的槳距角由機艙計算機控制按規律同步變化的。

下面是內齒輪變槳距系統3D動畫，動畫前段演示輪轂軸承大齒輪在變槳電機驅動下轉動，動畫后段演示變槳距電機帶動葉片進行變槳距動作，為看清葉片轉動，葉片采用帶線框半透明顯示。

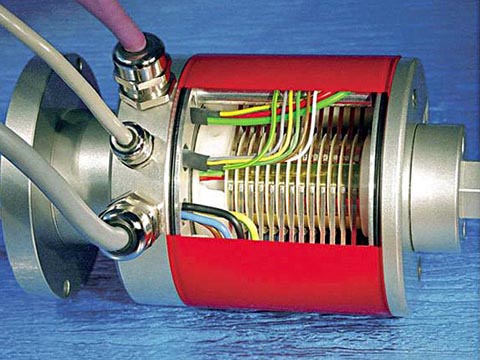

變槳距電動機的驅動電源與控制裝置安裝在輪轂內，由于輪轂是在不停旋轉，變槳系統的電源電纜，信號電纜、控制電纜不能直接與機艙連接，這些電纜通過主軸通孔與齒輪箱通孔再通過滑環裝置連接到機艙的控制柜，圖13是一個滑環裝置剖開圖（圖片來自網絡）。
