在風力機獨立變槳距系統一節中，介紹了兩種獨立變槳距系統，在驅動桿統一變槳驅動機構一節中，介紹了驅動桿變槳機構的組成與原理。在本節介紹利用齒輪的統一變槳驅動機構。

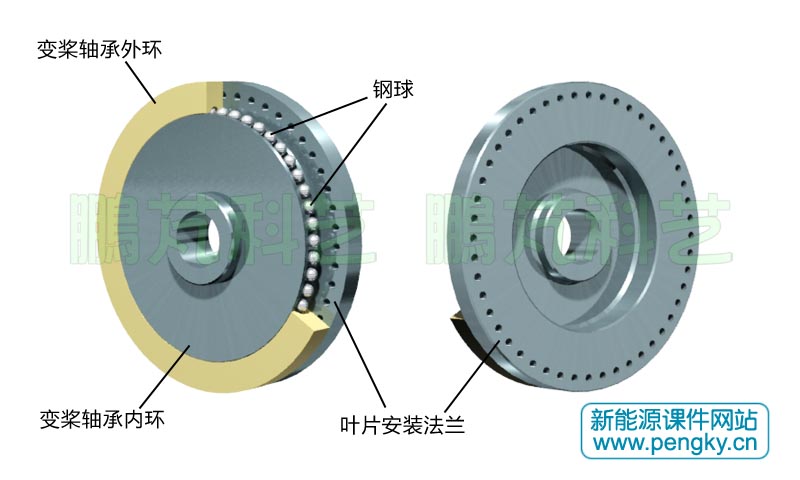

圖1是變槳距軸承正反兩面的結構示意圖，變槳距軸承的外圈是固定在輪轂上的，為加強區別把它染成黃色，把變槳距軸承外圈剖開，在變槳距軸承的內圈與外圈間有多個鋼球，外圈與內圈組成滾動軸承。在變槳軸承內圈側面固定著葉片安裝發蘭，用來安裝葉片，葉片安裝發蘭可在變槳軸承外圈側面自由旋轉。變槳距軸承采用四點接觸球軸承設計，可承受多個方向的載荷。

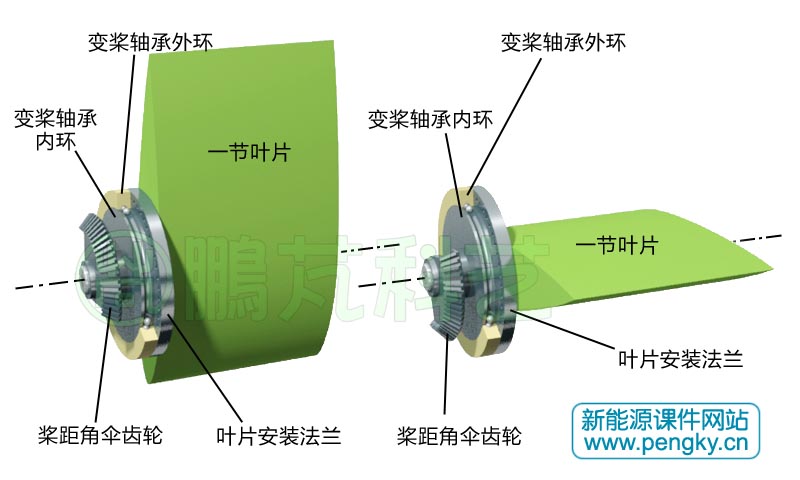

整個葉片很長，為簡單明了，用葉片中段的一節代表整個葉片，稱為一節葉片。葉片通過葉片根部的螺栓安裝在葉片安裝法蘭上（圖中把一節葉片直接靠在法蘭上），葉片安裝法蘭與槳距角傘齒輪同軸固定，當槳距角傘齒輪轉動時，葉片同步轉動。圖2左圖是槳距角為15度位置，圖2右圖是槳距角為90度的位置。

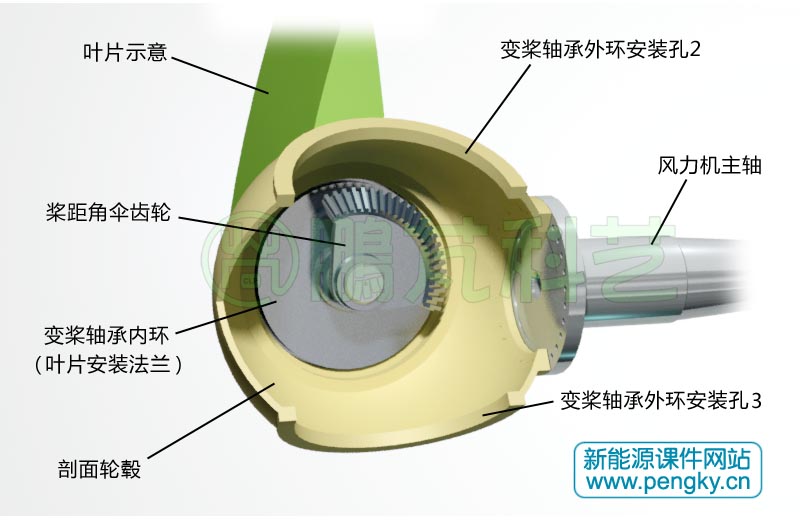

變槳軸承外圈是安裝在輪轂的變槳軸承外圈安裝孔上（中心對齊），見圖3，為看清內部結構，圖中的輪轂剖去了1/3。

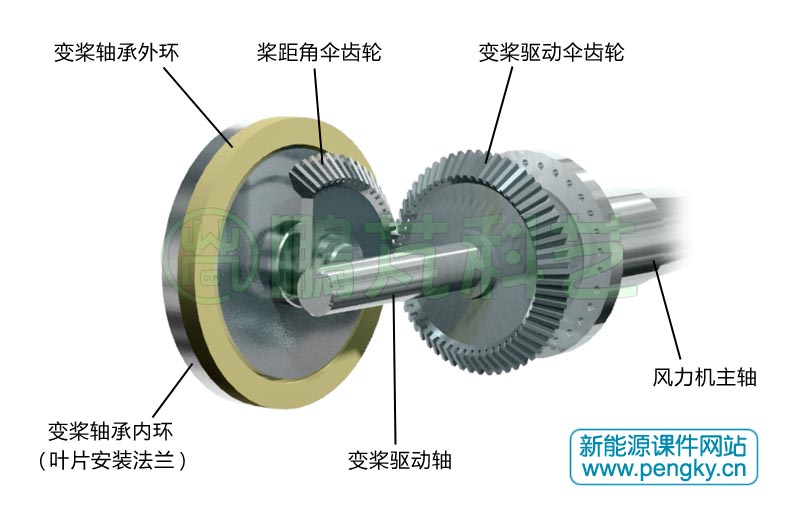

槳距角傘齒輪與變槳驅動傘齒輪組成齒輪傳動，兩齒輪軸線相交并垂直，變槳驅動傘齒輪轉動時帶動槳距角傘齒輪轉動，見圖4。

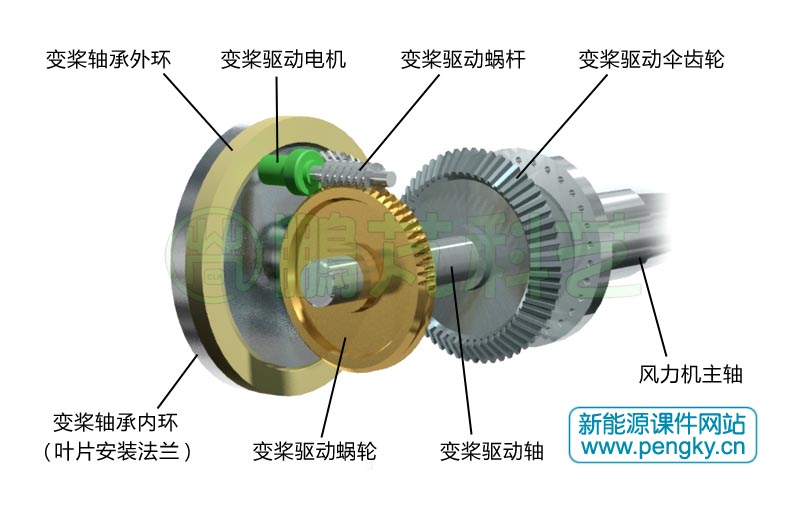

變槳驅動傘齒輪的轉軸另一端固定安裝有變槳驅動蝸輪，變槳驅動蝸桿與蝸輪齒嚙合，變槳驅動蝸桿由變槳驅動電機（含減速器）帶動。控制變槳驅動電機的轉動與轉動方向即可改變變槳驅動傘齒輪的轉動與轉動方向，見圖5。注意：為簡單清晰，在該圖中沒有顯示各轉動軸的支撐件，在本課件各圖同樣不顯示各轉動軸的支撐件。

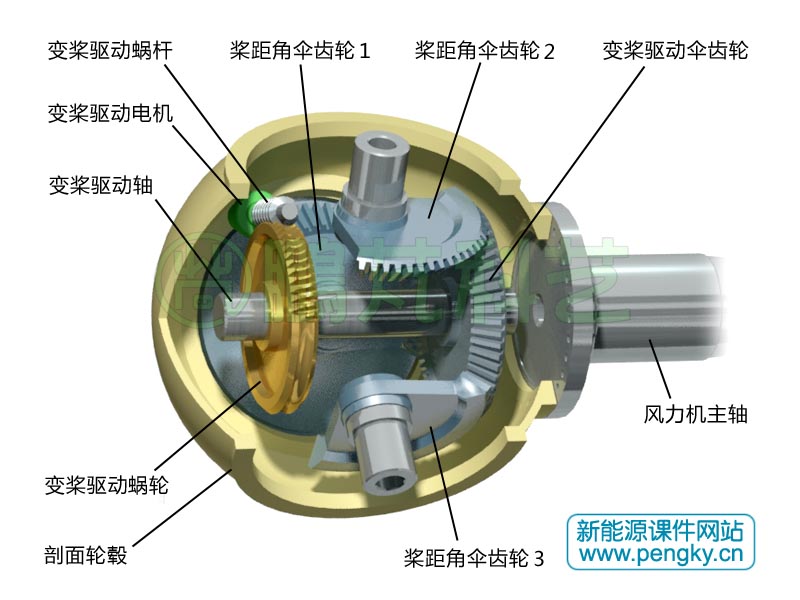

在圖6表示了有3個槳距角傘齒輪與輪轂的傘齒輪變槳驅動機構，為避免相互遮擋，圖中沒有顯示另外兩個葉片安裝法蘭。

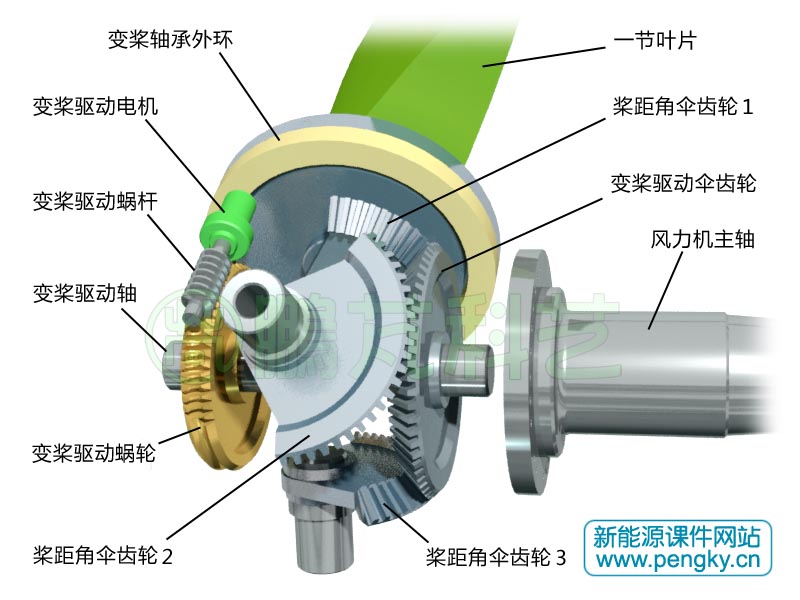

在圖7中從另一個角度觀看這套齒輪同步變槳驅動機構的主要零件的布置，并利用一段動畫從這個角度來演示各部件的運動。

下面請觀看這段動畫，動畫演示了風力機變槳距的狀態。動畫格式.mp4；分辨率1000×600。
