風輪尺寸與額定風速

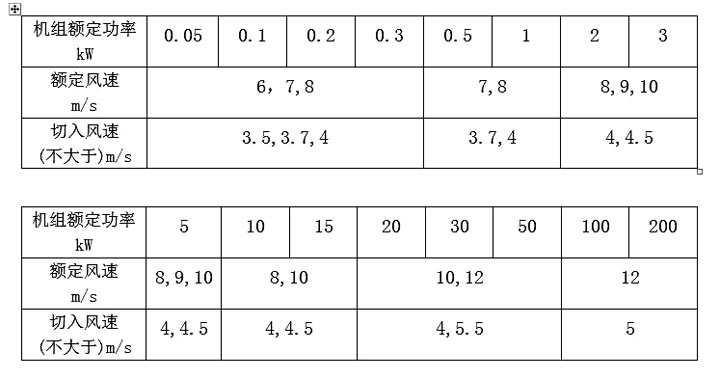

風力發電機組的切入風速與額定風速表

這是早些年的規定，近些年常用年平均風速來確定額定風速（有關年平均風速見相關詞語定義），根據國外的統計資料，在降低制造成本的前提下以年平均風速來計算額定風速，對于可變槳風力機的額定風速為年平均風速的1.67至1.77倍；對于失速型風力機的額定風速為年平均風速的2倍以上。按此計算出的額定風速比上表的數值要高，針對大型水平軸風力機或許更合適些。我們覺得對于風速變化不太大的環境與具有良好安全性能的可變槳風力機可適當減小這個比例，以降低成本。

但許多微型小型風力機既不能變槳又無自動安全保護功能，為適應寬的風速變化范圍在大風時不燒毀發電機，不得不把額定風速定得比較高，額定風速為年平均風速的2倍以上。多以13m/s或更高作為額定風速。額定風速13m/s的風力發電機在風速為6m/s運行時，其功率僅為額定功率的10%，對于大部分時間工作在6m/s風速下確實是浪費。

我國內地平原地區年平均風速較低，若大風很少的話可降低額定風速，但要有一定的防護措施以防萬一。靠沿海地區平均風速高一些，但沿海地區會有強臺風，必須加強風力機的抗強風能力。

除了額定風速外，風力機還有切出風速、停機風速、安全風速等風速指標以及發電機組的工作范圍，在國家標準都有規定，下面附上GB/T 19068.1-2003《離網型風力發電機組技術條件》部分有關內容：

3.3 性能要求

3.3.1 機組的切人風速和額定風速應符合GB/T 13981-1992中6.1.1的規定。

3.3.2 機組在額定工況下，其輸出應不小于額定功率。

3.3.3 機組的切出風速應不小于17 m/s,

3.3.4 機組的停機風速應不小于18 m/s,

3.3.5 機組的安全風速應不小于50 m/s,

3.3.6 機組的最大工作轉速應符合以下要求: 額定功率小于或等于1kW，應不大于額定轉速的150%;額定功率大于1kW，應不大于額定轉速的125%.

3.3.7 機組的安全防護系統應保證機組運行時不超過最大工作轉速，且在停機風速下能自動或人工停機。

3.3.8 機組在所允許的工作轉速范圍內，其最大輸出功率應不大于1.5倍的額定功率。

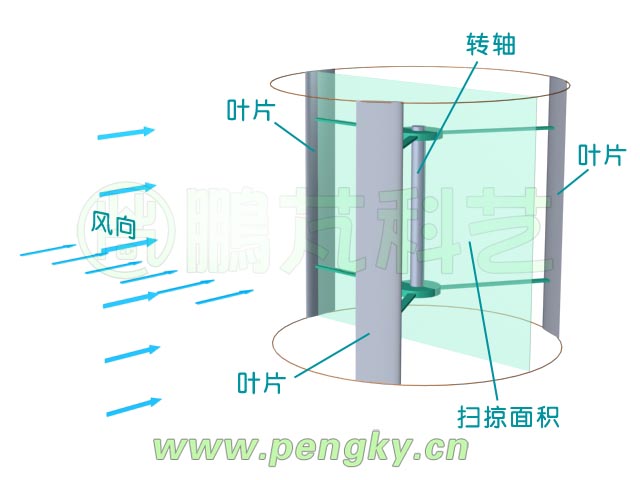

下面我們?cè)嚺e一個例子，計算一個能在年平均風速（6m/s）下必須輸出500W的垂直軸風力發電機組的風輪掃掠面積與發電機的額定功率，這是一個三葉片的H型升力型垂直軸風力發電機的風輪（見下圖）

升力型垂直軸風力機掃掠面積

風輪掃掠面積S為

下面來確定該風力機的額定功率以選擇發電機的額定功率，首先確定額定風速為13m/s，計算出通過風力機的總功率，

?風力機的效率按35%計算出風力機的額定功率為5906W,選擇額定功率為5kW的發電機較合適。這只是概念設計，是理想的數據，實際上風力機在不同風速時的葉尖速比也不同，在高風速與低風速時效率都會低。

簡單說上面結果是：額定功率為5kW的風力發電機組，風輪掃掠面積約13平方米，在年平均風速（6m/s）下的發電功率為500W。實際上的發電功率還會小些，因?yàn)榘l(fā)電機在低速運行時的效率較低。不過還是有很多時候風力會大于平均風速，發電機會輸出1kW或2kW以上的電力。

也被稱為最小發電風速，按國家標準GB/T 13981-1992中6.1.1條中規定小型風力機的切入風速是3.5m/s。有些廠商為了追求能在微風時也能發電，在結構與風葉設計上下功夫也能做到在1m/s風速時發出電來，這樣的風力機很輕巧靈活；但要使該風力機在切出風速17 m/s時也能正常工作還要能抗安全風速，必須結實牢固，電機還要能適應很大的速度變化范圍，這又要在結構與風葉設計上下功夫，系統也會復雜，勢必增加成本，是否經濟合算要慎重考慮。我們覺得還是選3m/s左右較合適。

切入風速?? 風力機對額定負載開始有功率輸出時的最小風速。?

額定風速?? 設計與制造部門給出的使機組達到規定輸出功率的最低風速。

切出風速?? 由于調節器作用，使風力機對額定負載停止功率輸出時的風速。

停車風速?? 控制系統使風力機風輪停止轉動的最小風速。??

安全風速?? 風力機在人工或自動保護時不致破壞的最大允許風速。

額定轉速?? 空氣在標準狀態下，對應于機組額定風速時的風輪轉速。

額定功率?? 空氣在標準狀態下，對應于機組額定風速時的輸出功率值。

平均風速?? 給定時間內瞬時風速的平均值，給定時間從幾秒到數年不等。

年平均風速? 按照年平均的定義確定的平均風速。通常以年平均風速來衡量所在地區的風能大小。

年平均風速的測量方法??? 年平均風速就是全年逐小時風速的平均值，測量方法為觀測高度距離地面10m，采用自動記錄風速儀，每秒采樣一次，連續測量10min計算出平均值。以正點前10 min測量的風速平均值代表這一個小時的平均風速，年平均風速是全年逐小時風速的平均值。對于風電場測量可按風力機輪轂高度來測量平均風速，例如距離地面50m、60m等。一般來說年平均風速大于6m/s的地區建風電場才可獲得良好的經濟效益。
