異步電動機結構

前面章節已經介紹三相交流旋轉磁場與三相交流異步電動機的原理，本課件介紹三相交流異步電動機最常見的籠型感應電動機的結構。

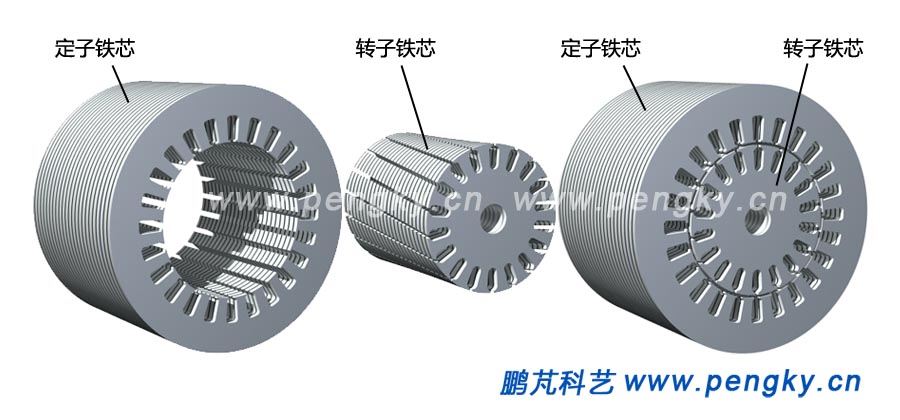

三相交流異步電動機的定子鐵芯由硅鋼片疊成，在鐵芯內圓有許多槽，用來嵌放定子繞組，見圖1左圖。電動機的轉子鐵芯也由硅鋼片疊成，在鐵芯外圓有許多槽，用來嵌放轉子繞組，見圖1中圖。圖1右圖是轉子鐵心插入定子鐵心示意圖，定子鐵芯與轉子鐵心之間留有氣隙。

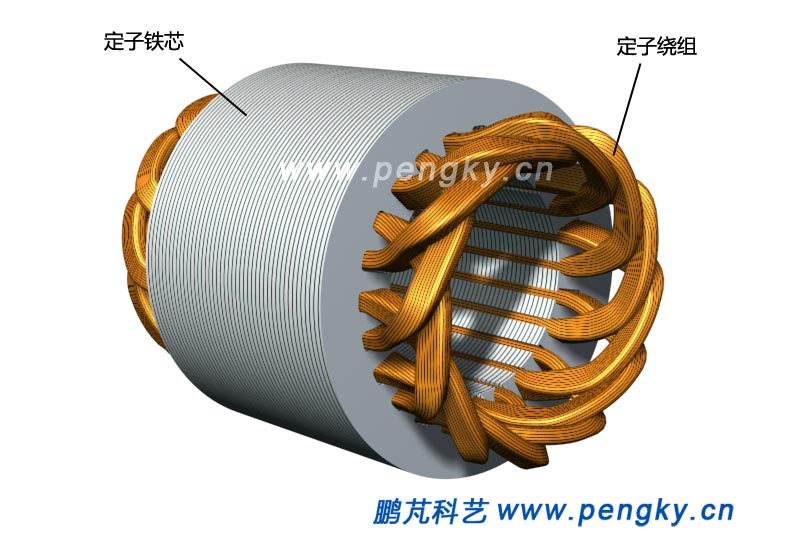

本電動機模型是4極電動機，輸入50周三相交流電時，產生每分鐘1500轉的旋轉磁場。定子鐵芯有24個槽，在槽內嵌放著三相交流繞組，即定子繞組，三相繞組采用單層鏈?zhǔn)嚼@組，在本課件后面介紹其展開圖。圖2是嵌好繞組的定子。定子繞組引線通向機座外側的接線盒，接線盒內接線見三相交流電機繞組課件。

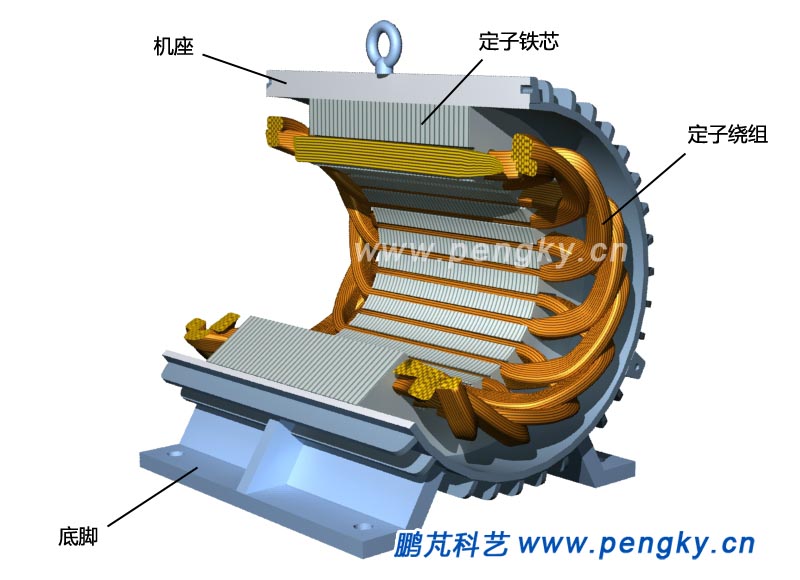

定子鐵芯固定在機座上，機座外面有散熱筋（散熱片）幫助定子散熱，機座由鑄鐵或鑄鋼鑄造。下圖是剖面的定子與機座圖。

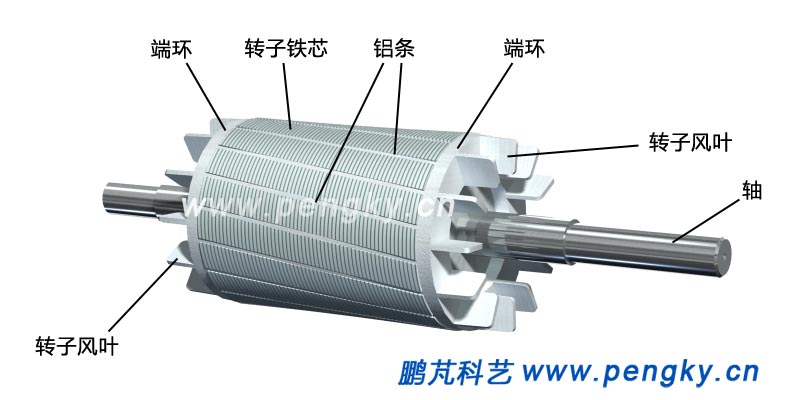

三相交流異步電動機的轉子鐵芯外周的許多槽是用來嵌放轉子繞組，籠型感應電動機的轉子繞組是籠型結構，俗稱鼠籠。鼠籠由銅條或（鋁條）與銅端環（鋁端環）組成，參見異步電動機原理一節。但應用最廣的小型異步電動機采用在轉子鐵芯上直接澆鑄熔化的鋁液形成鼠籠轉子，在轉子槽內直接形成鋁條即繞組，并同時鑄出散熱的風葉，簡單又結實，圖4是鑄有籠型繞組的轉子。

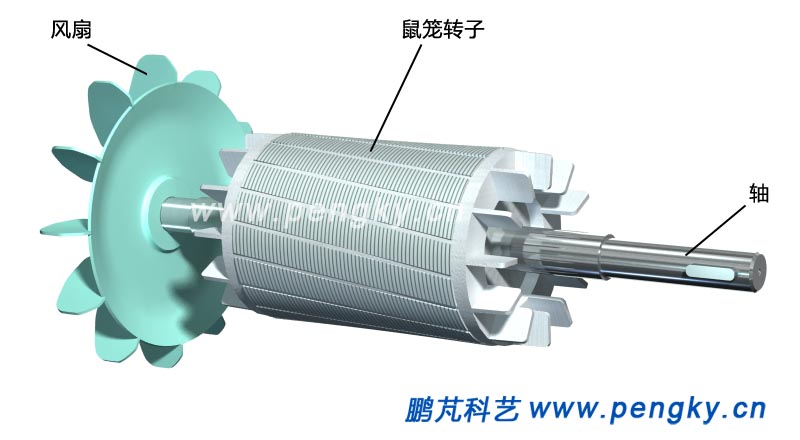

在轉子轉軸上裝有風扇，風扇的作用在后面介紹，這些就是異步電動機的轉動部分，見圖5。

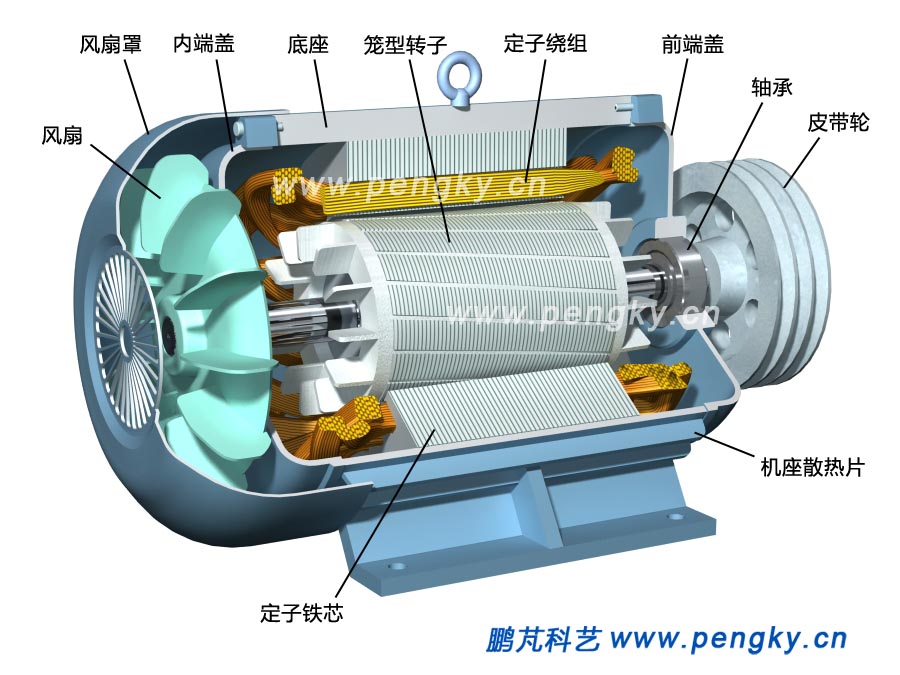

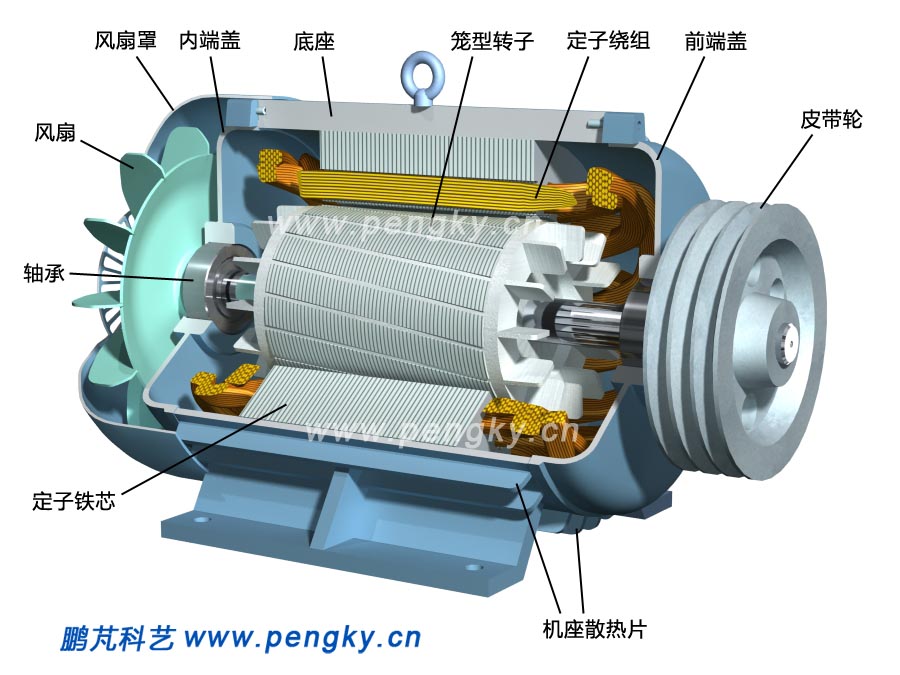

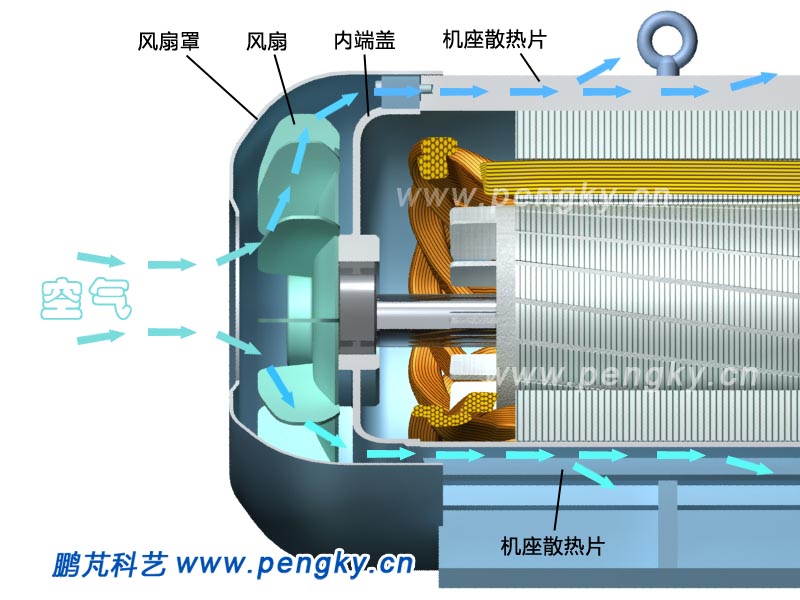

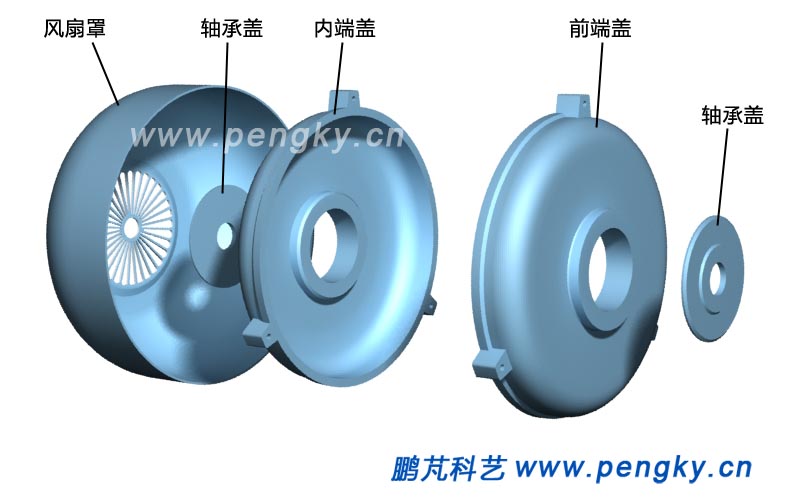

機座裝上端蓋后，轉子與定子與定子繞組都密封在機座內，能很好的防塵。定子與轉子產生的熱量由機座外殼散熱，籠型轉子上的風葉攪動機內空氣使熱量盡快傳到外殼上，外殼上的散熱片加大了散熱面積。這還不夠，在電機端蓋外還裝有風扇罩，風扇罩端部開有通風孔，風扇旋轉時就像離心風機，空氣從風扇罩端部進入，從風扇罩與端蓋之間的空隙吹出，吹向機座上的散熱片，大大加速了電機的散熱。圖9中的淺藍色箭頭線表示散熱氣流的走向。

圖9--籠型異步電動機的散熱通道

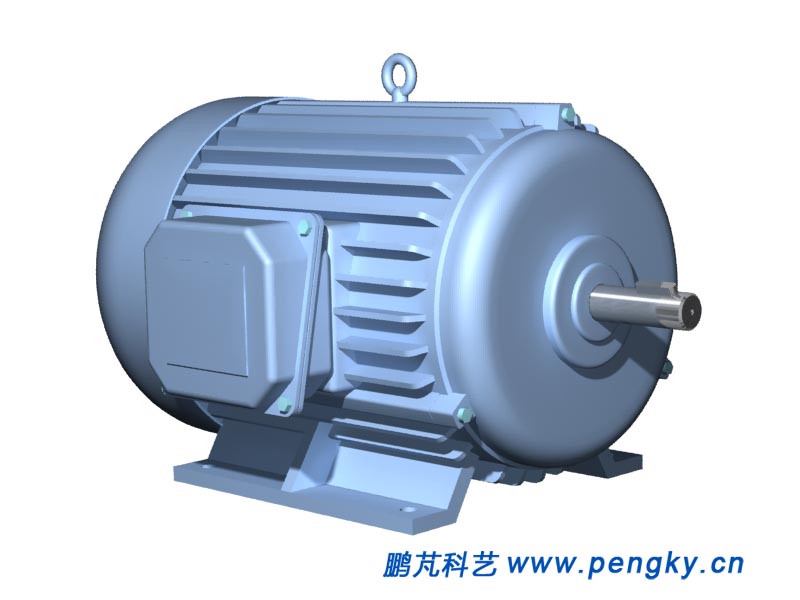

圖10是籠型轉子異步電動機外觀圖。

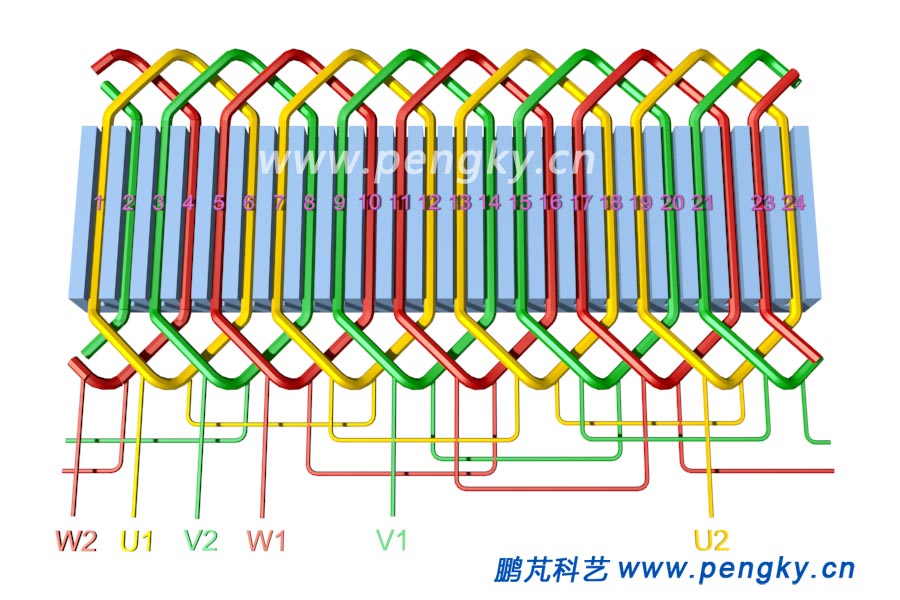

本機是4極24槽交流異步電動機，定子繞組采用單層鏈?zhǔn)?/a>繞法，較簡單，圖11是定子繞組展開圖。
