動車組由牽引電機帶動輪對旋轉驅動列車運動，由于串勵式直流電動機有很好的拖動特性，速度控制也方便，非常適合做車輛的牽引電機，長期來電力機車都是采用直流電機牽引，但直流電機的電刷與換向器磨損是致命的缺點，維護保養頻繁又麻煩。自從有了大功率電力電子器件，各類變流器、逆變器得到普及應用，電力機車開始轉用三相交流電機，相比直流電動機交流電動機沒有電刷與換向器，沒有直接磨損部件，故障率與維護大大減少；由于換向器限制了電壓與電流，直流電機無法做到特大功率，而交流電機可以做到很大的功率；交流電機單位重量功率比直流電機高出2倍以上，造價也低很多，所以目前動車組牽引電機均采用三相交流電機。

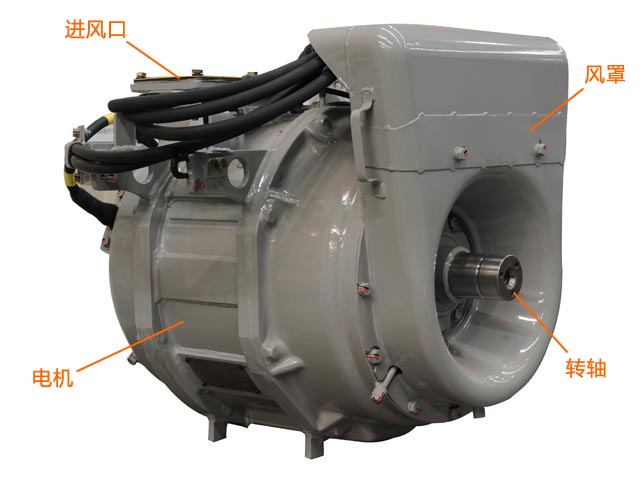

交流電機主要是三相異步電機與三相永磁同步電機兩種，目前動車主要使用三相異步電機，本課件通過一個模型介紹異步牽引電機的主要組成與結構，該模型參考CRH2動車組使用的MT205型三相鼠籠異步電機的結構繪制。

MT205三相鼠籠異步電機的主要參數：

電源相數: 3相???  ? 電機極數： 4極?    ? 輸出功率： 300kW

電源頻率：140Hz?   ? 轉差率： 1.4%???

轉速： 4140 r/min         最高使用轉速： 6120 r/min

定子鐵芯槽數： 36????   ? 轉子鐵芯槽數： 46

冷卻方式： 強制風冷方式

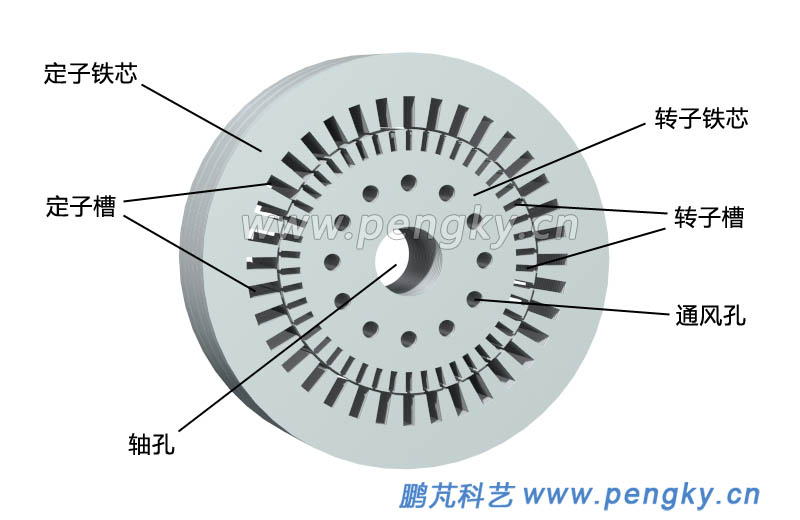

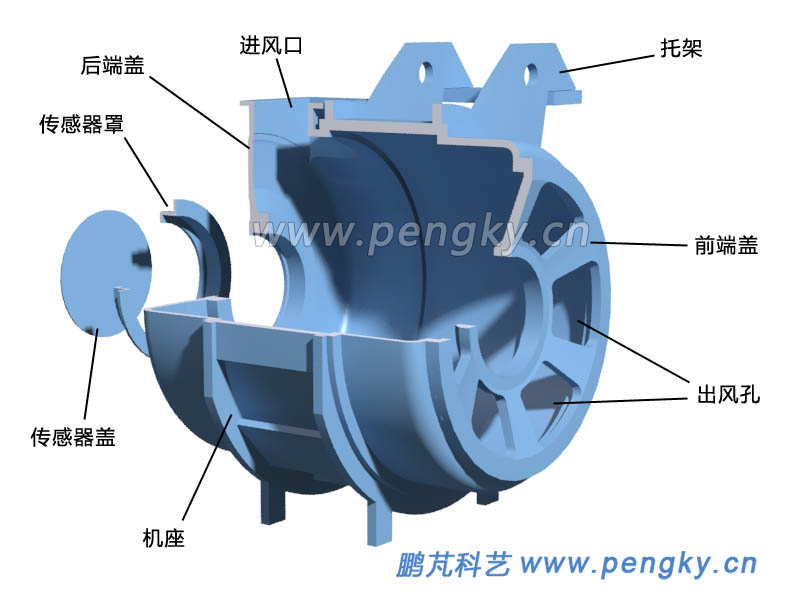

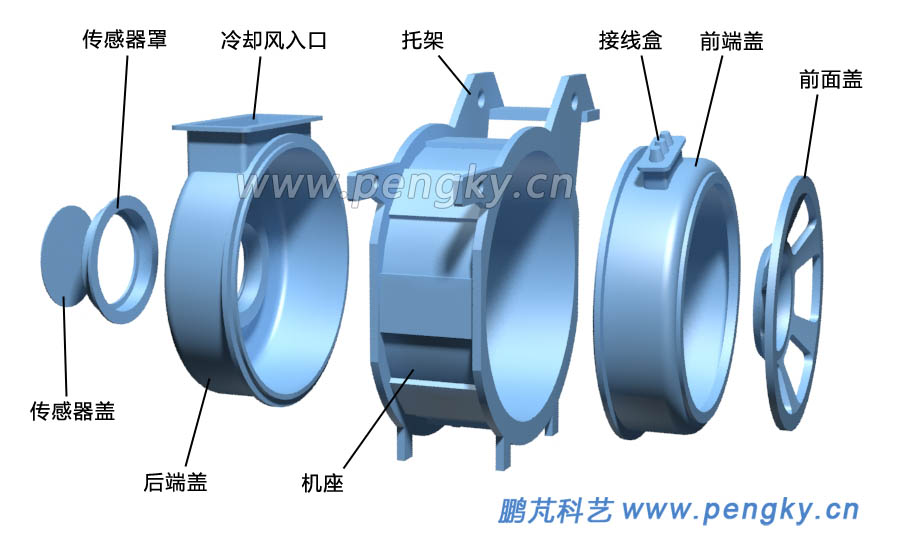

定子安裝在機座內，機座還要支撐轉子，圖3是機座的主要組成部件。

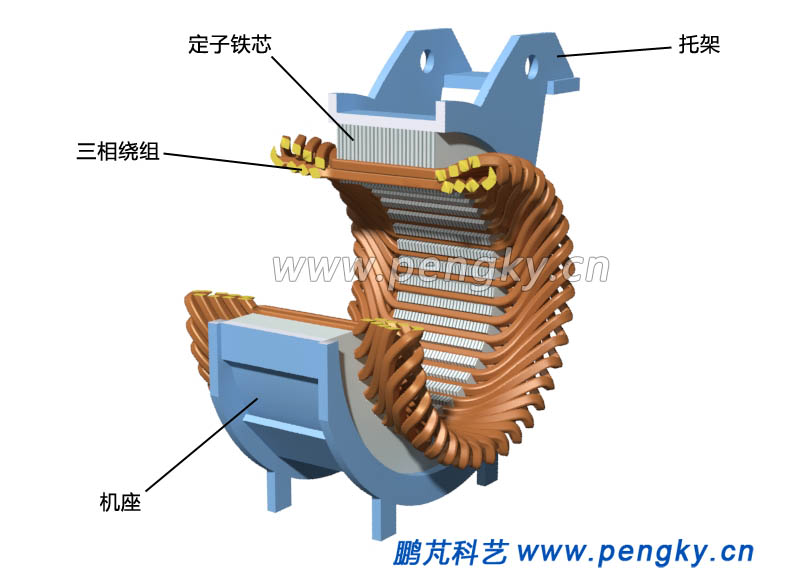

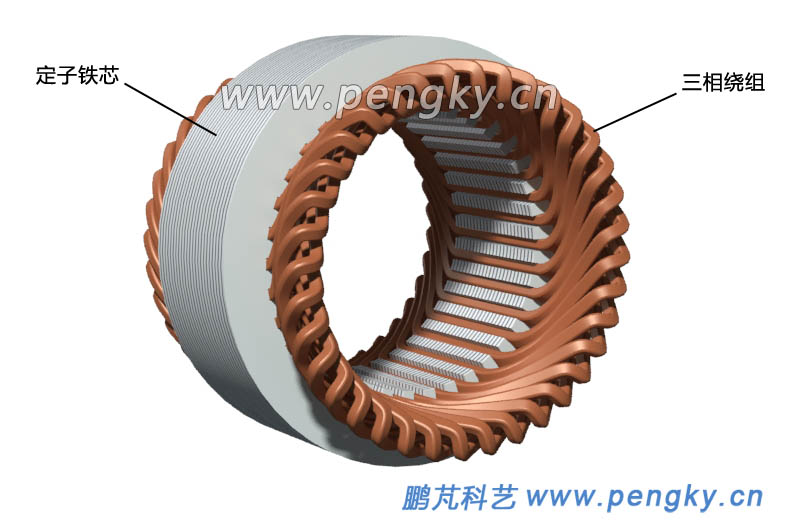

圖5是裝入機座的定子與繞組的剖視圖。

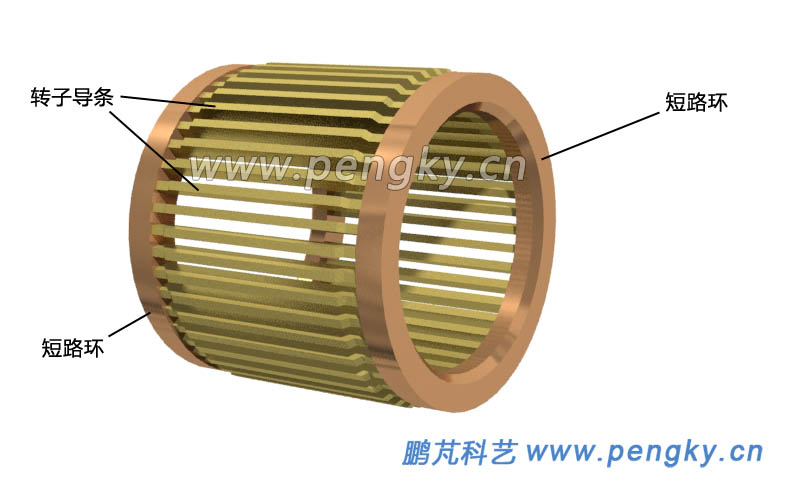

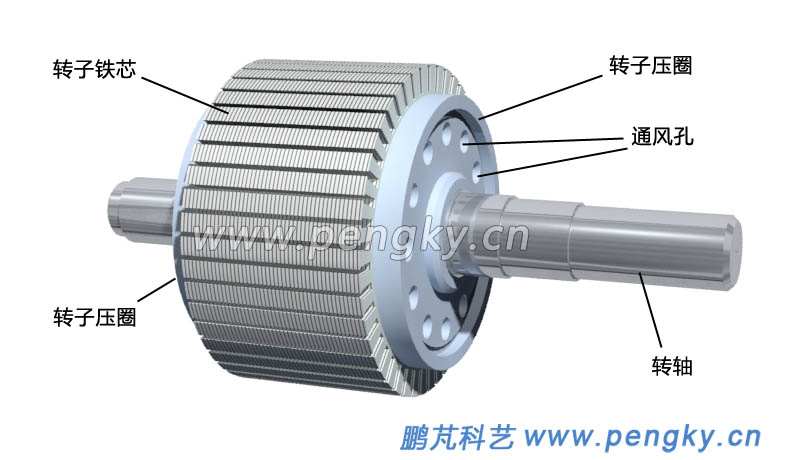

在轉子鐵芯的槽內鑲嵌轉子導條，46根導條與兩個短路端環組成鼠籠。導條采用黃銅制作，短路環采用純銅制作，用銀焊進行焊接，見圖7。

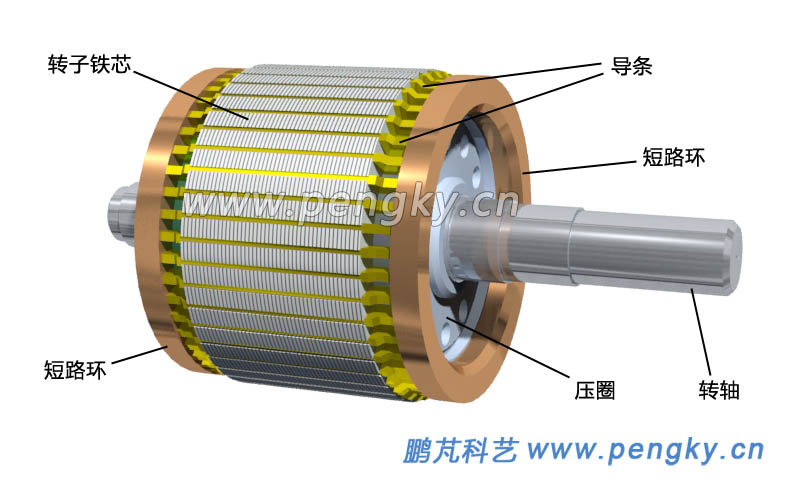

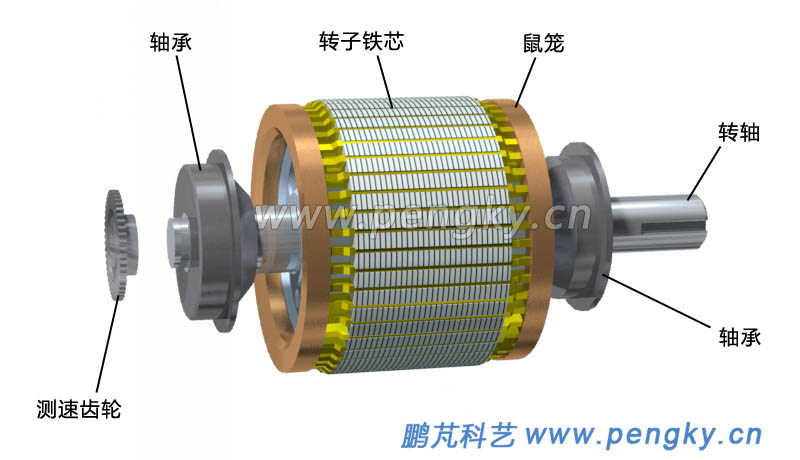

在轉子軸兩端裝上軸承，軸承安裝在機座兩端的端蓋上，起到對轉子的支撐作用，見圖9。

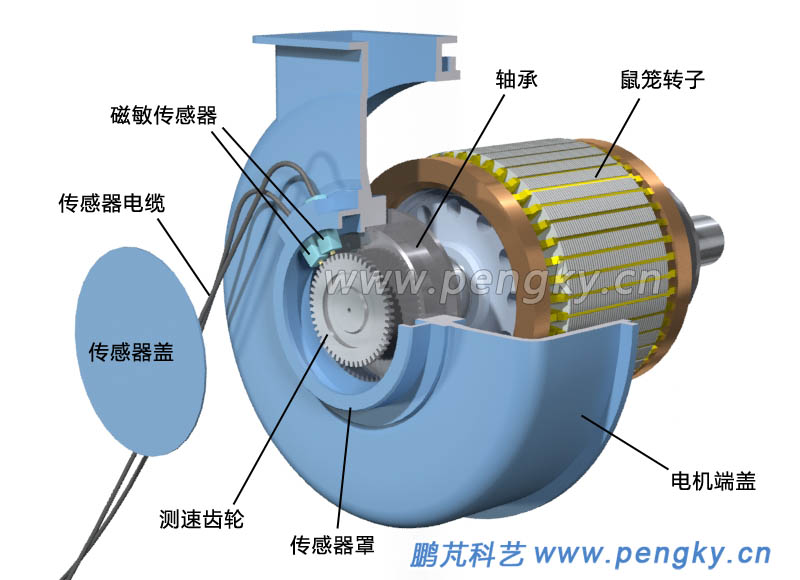

異步電機的控制需要準確檢測轉子的轉速，通過轉差率控制電機的轉矩與效率。在電機非傳動端的安裝轉速傳感器，見圖10，傳感器安裝在軸承外邊，在轉軸的軸端安裝測速齒輪，齒輪隨轉軸同軸同步旋轉。在齒輪的圓周安裝磁敏傳感器，齒輪轉動時，會引起磁敏元件的磁通變化，從而輸出脈沖信號，磁敏傳感器測轉速的原理在磁敏電阻轉速傳感器課件介紹。

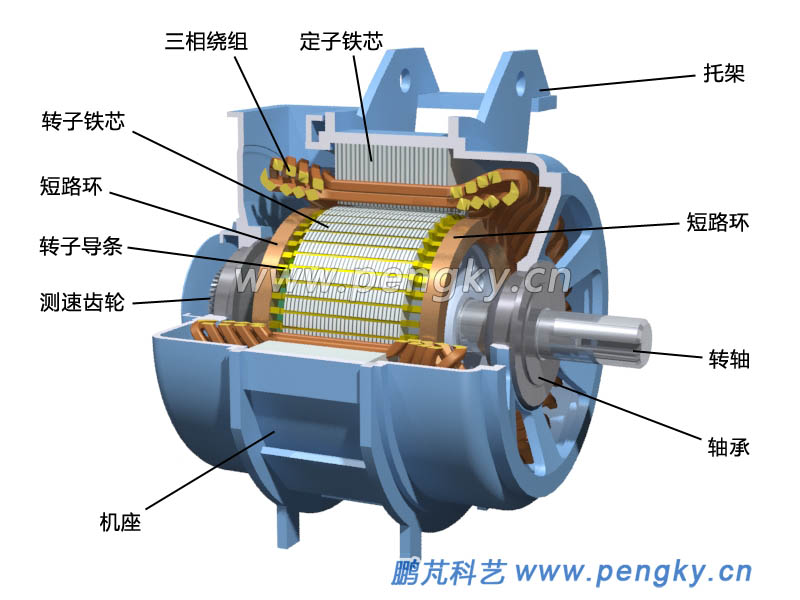

把轉子、軸承、端蓋安裝在定子機座上，一個完整模型就完成了，見圖11。

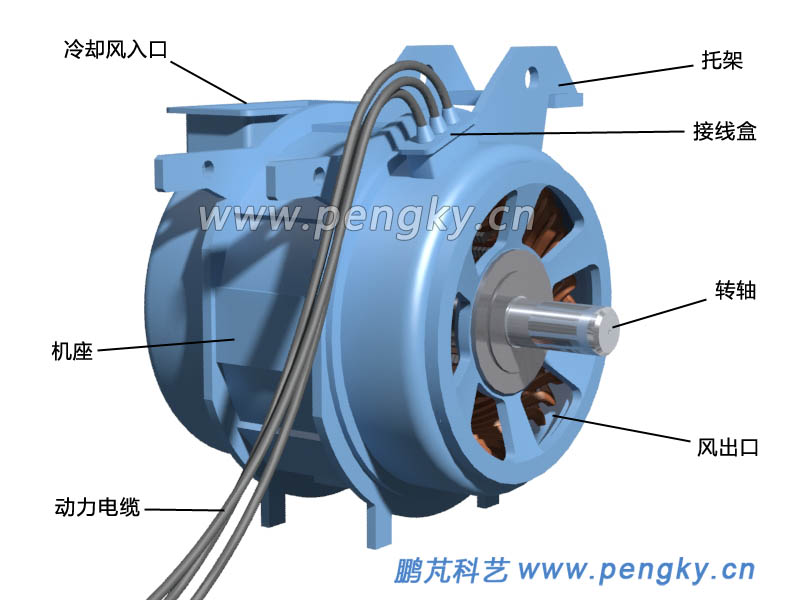

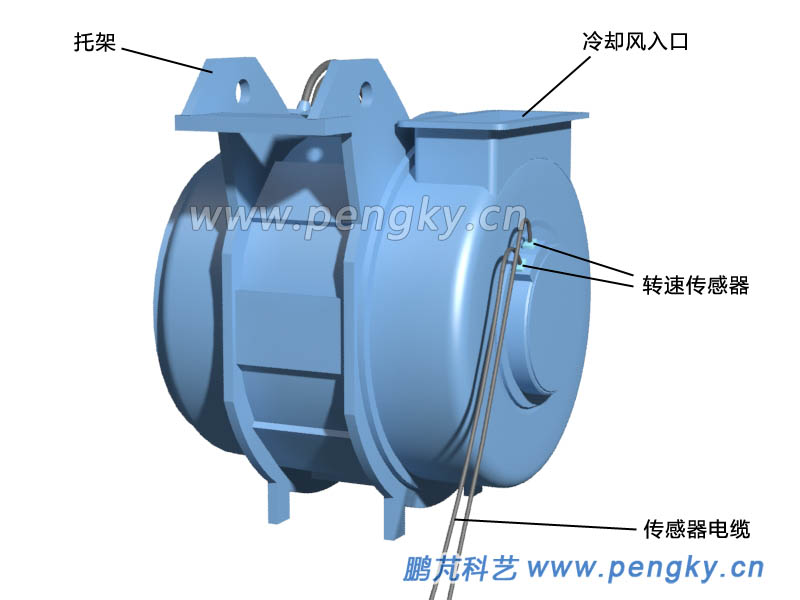

圖12是三相異步牽引電機模型的外觀圖。

三相異步電機結構簡單，維護量很小，在動車牽引電機中得到普遍應用。電機轉軸與安裝在輪對軸上的齒輪減速箱連接，齒輪箱的小齒輪齒數28，大齒輪齒數85，傳動比為3.036。

下面有一段三相異步牽引電機模型的旋轉動畫
