動車組就是由動車和拖車組成或全部由若干動車固定連掛在一起組成的車組，主要用于高速鐵路旅客運輸。目前動車組多數采用電力驅動，由外部接觸網供電。

動車組按速度等級分為3種：

1. 準高速列車     最高運行速度為160～200km/h

2. 高速列車  最高運行速度為200～400km/h

3. 超高速列車    最高運行速度為400km/h以上

準高速列車就是通常說的“動車”。

高速列車是通常說的“高鐵”。實際上高鐵指的是高速鐵路，在高速鐵路上跑的依然是動車組。

目前商業應用的超高速列車還很少。

在動車組中具有動力（有牽引電機）的車稱為動車，沒有動力的車稱為拖車。按動力車的布置分為動力集中型與動力分散型。

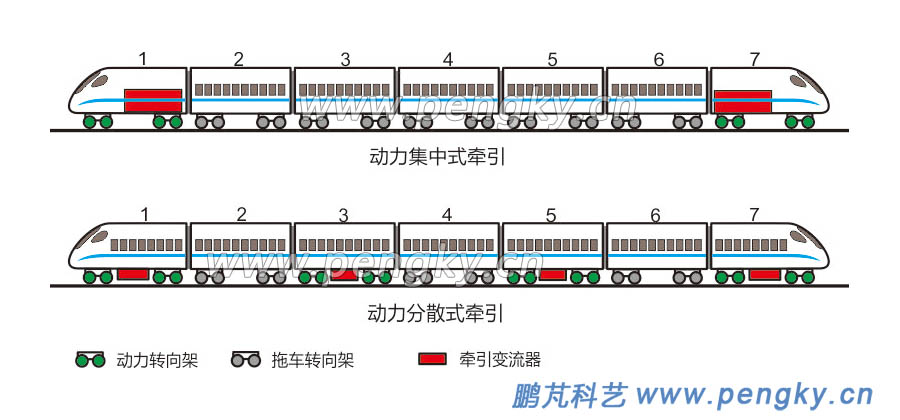

動力集中型列車

動力集中型列車將動力裝置集中安裝在列車的一端或兩端的動力車（車頭、機車）上，車頭的車輪是由電機驅動的動力輪，動力車只作牽引不載客。拖車的車輪無電機驅動，只載客不牽引，圖1中上圖是動力集中型列車。

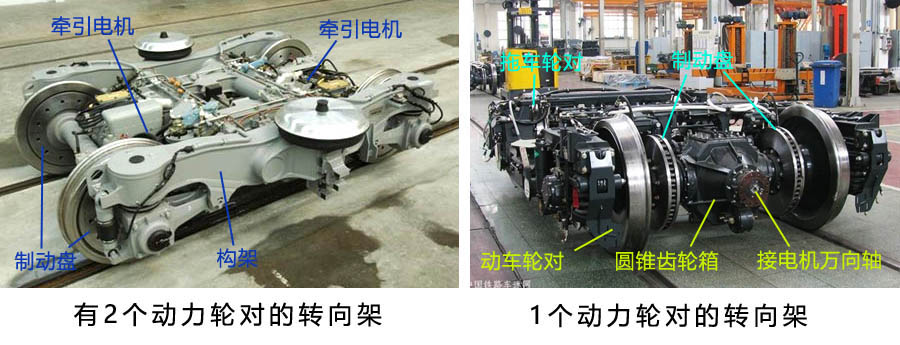

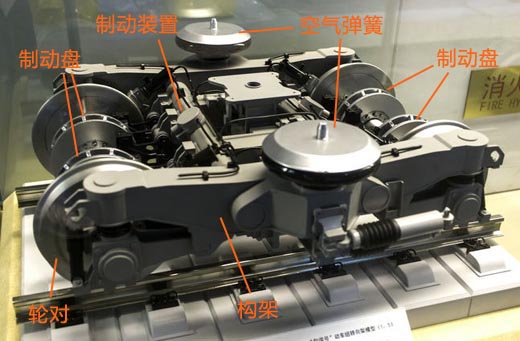

在車體與軌道之間有轉向架，是承載車體運動的部分，裝有牽引電機的轉向架稱為動車轉向架（動力轉向架）。一個動車轉向架安裝有2個動車輪對，但CRH5動車組的動車轉向架只安裝了1個動車輪對，另一個是非動力輪對。拖車安裝的是拖車轉向架（非動力轉向架）。

動力集中型列車的主要優點是只有動力車有動力裝置，包括受電、變電、變流驅動、牽引電機等，其他均為拖車，無動力裝置，所以車輛維護量少，造價低，拖車數量調整方便。

動力集中型列車的主要缺點是機車非常笨重，不只是因?yàn)橛性S多大型設備，也因?yàn)樾枰幸欢ǖ闹亓渴管?chē)輪與鐵軌有足夠的摩擦力以保證有足夠的牽引力，笨重的機車使鐵軌與車輪磨損加大，也要求鐵路有足夠的堅固性，如果是高速鐵路造價會很高。

動力分散型列車的動力輪分散在多節車輛的轉向架中，無專用的牽引車，列車的全部車輛都可以載客。動力分散型列車又分為完全分散模式與相對分散模式。

一種是完全分散模式，即高速列車編組中的車輛全部為動力車，另一種是相對分散模式，即高速列車編組中大部分是動力車，小部分為無動力的拖車。

動力分散型列車的主要優點是動力分布在多節車輛，每輛車的動力設備小、輕便，可減輕鐵軌磨損，減輕對鐵路堅固性的要求。雖然動力車輕了，但多個動力車的總牽引力足夠帶動自己與少量拖車，多輪分散驅動提高了列車啟動、運行、制動能力，非常適合高速列車，目前高速動車組基本都是動力分散型列車。

動力分散型列車的主要缺點是造價相對高些，但鐵路的造價不會很高。

在我國動車組主要為型號為CRH1、CRH2、CRH3、CRH5、CRH380，每種型號又細分為多種型號。CRH系列統稱為“和諧號”。

CRH系列動車組多數為8節車輛一組，也有16節車輛一組。下面舉例介紹其動力布置形式。

    CRH1

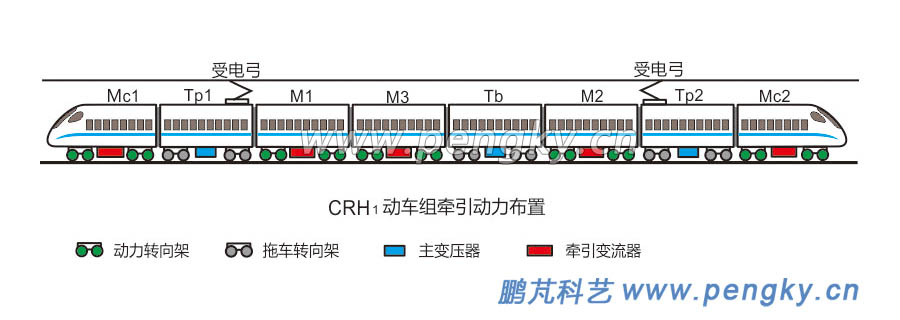

CRH1采用5動3拖共8車輛編組，見圖2。1號車、3號車、4號車、6號車、8號車為動力車，安裝有牽引變流器與動力轉向架；2號車、5號車、7號車為拖車，安裝的是拖車轉向架。在2號車與7號車頂安裝有受電弓與主變壓器，接受25kV的交流電源，在5號車也裝有主變壓器。

    CRH2

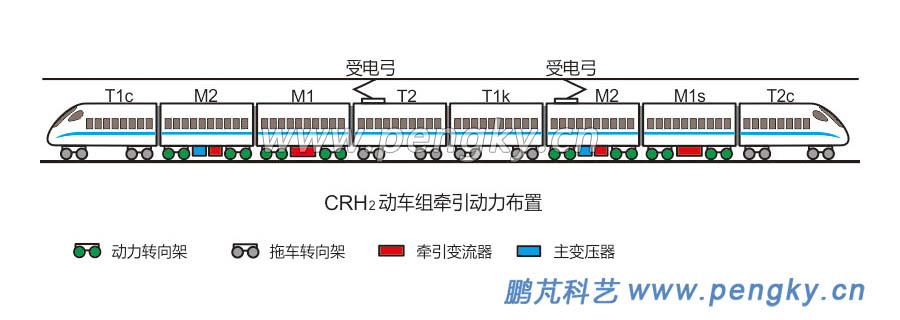

CRH2采用4動4拖共8車輛編組，見圖3。2號車、3號車、6號車、7號車為動力車，安裝有牽引變流器與動力轉向架；1號車、4號車、5號車、8號車、為拖車，安裝的是拖車轉向架。在4號車與6號車頂安裝有受電弓，接受25kV的交流電源。主變壓器安裝在2號車與6號車。

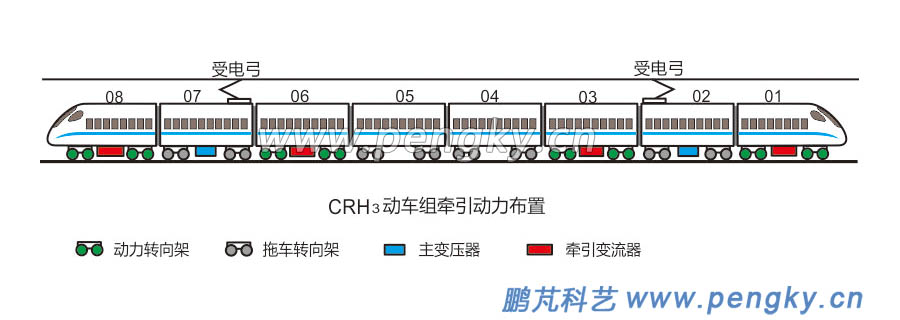

CRH1采用4動4拖共8車輛編組，見圖4。1號車、3號車、6號車、8號車為動力車，安裝有牽引變流器與動力轉向架；2號車、4號車、5號車、7號車為拖車，安裝的是拖車轉向架。在2號車與7號車頂安裝有受電弓與主變壓器，接受25kV的交流電源。

     CRH5

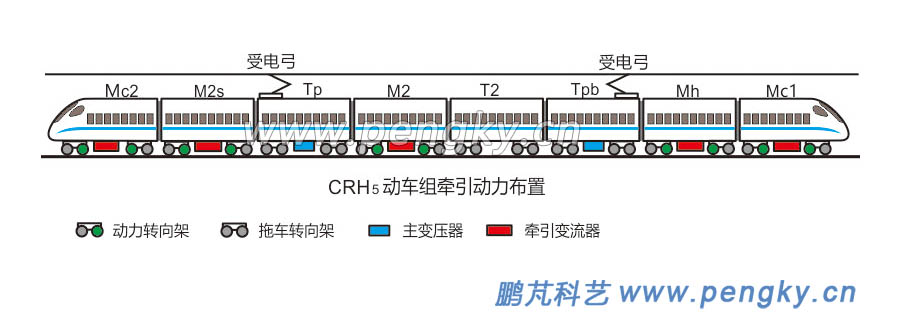

CRH5采用5動3拖共8車輛編組，見圖5。1號車、2號車、4號車、7號車、8號車為動力車，安裝有牽引變流器與動力轉向架；3號車、5號車、6號車為拖車，安裝的是拖車轉向架。在3號車與6號車頂安裝有受電弓與主變壓器，接受25kV的交流電源。

與其他動車組不同的是CRH5動車組的動力轉向架只有一個輪對有牽引電機。

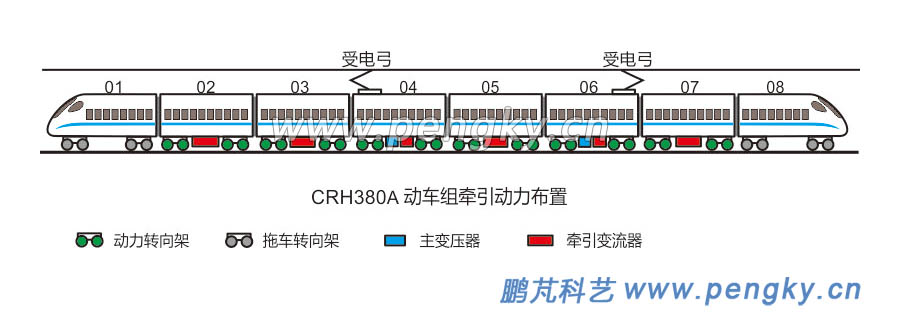

     CRH380A

CRH380A采用6動2拖共8車輛編組，見圖6。2號車、3號車、4號車、5號車、6號車、7號車為動力車，安裝有牽引變流器與動力轉向架；1號車、8號車為拖車，安裝的是拖車轉向架。在4號車與6號車頂安裝有受電弓，接受25kV的交流電源。主變壓器也安裝在4號車與6號車。

     帶司機室車輛

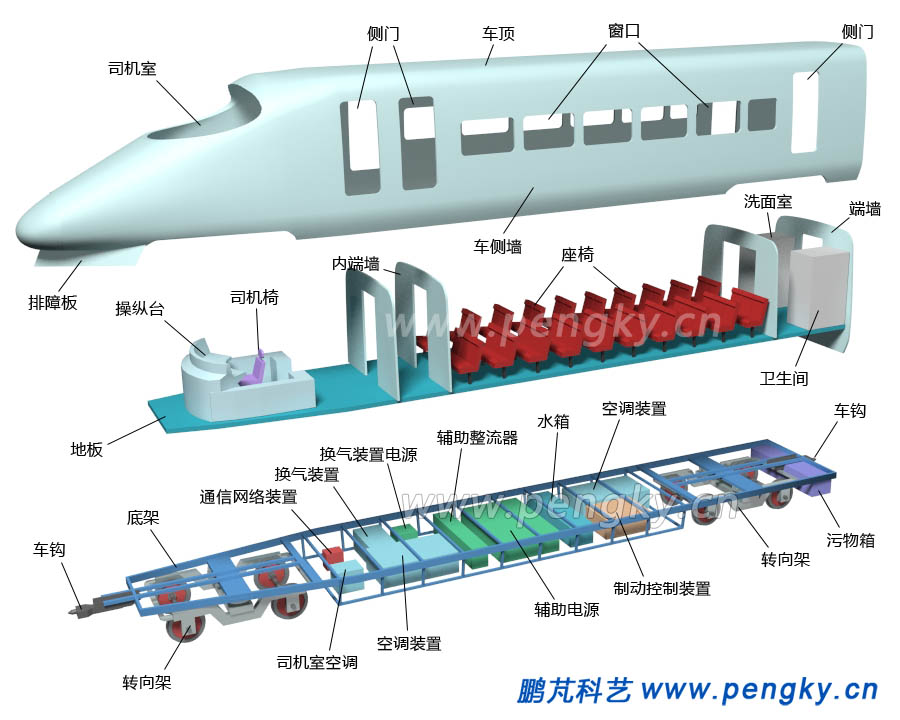

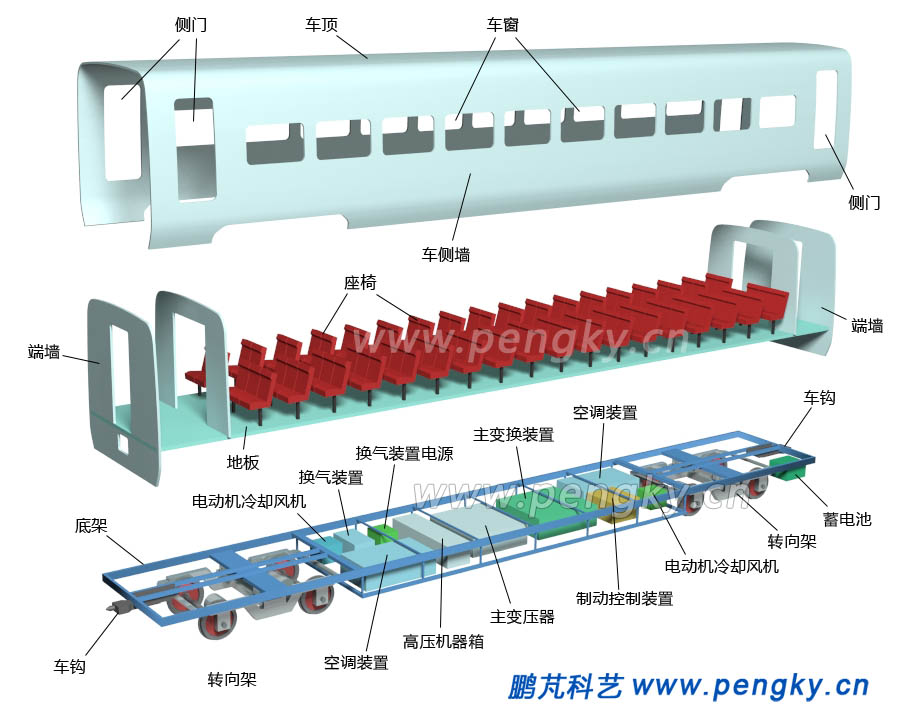

圖7是帶司機室車輛基本結構與組成示意圖。車體主要由車頂、車側墻、端墻與底架組成，是容納乘客和司機駕駛的地方，是安裝設備和部件的基礎。為使車體輕量化，高速動車組車體通常采用鋁合金和不銹鋼材料制造。

底架是整個車輛的承力部件，底架坐在轉向架上，上面撐車廂（客艙）下面掛著各種設備。在底架上鋪設地板，在駕駛室部分安裝司機的操縱臺與座椅，在客艙部分安裝乘客座椅與衛生設施，兩部分用內隔墻分開。

在底架下方吊裝所需設備，主要是電氣與控制設備、空調、通風設備等。底架兩頭安裝車鉤，用來與其他車輛掛接。見圖7下圖。

車前后各有一個非動力轉向架，轉向架安裝有制動裝置。

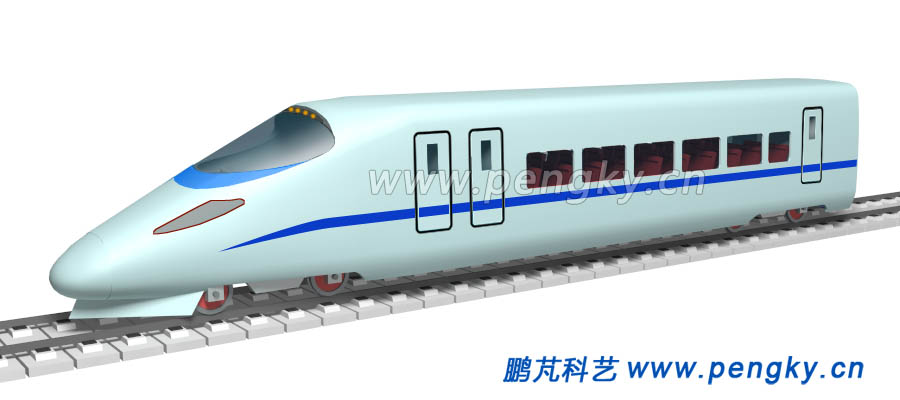

圖8是帶司機室車輛外觀圖。

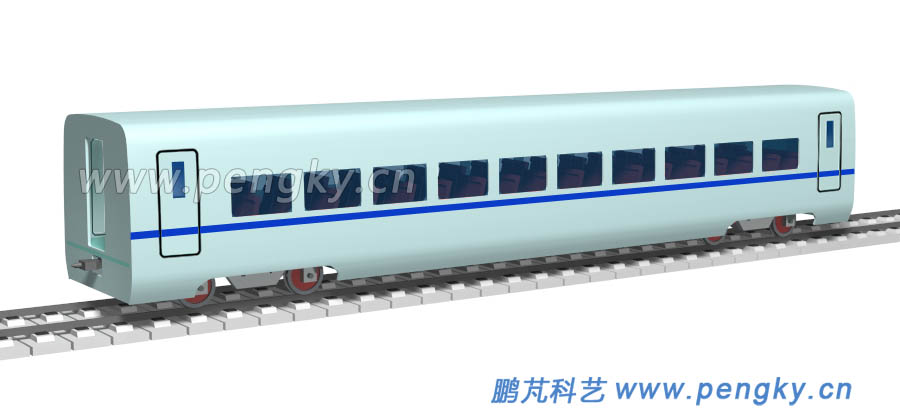

圖10是不帶司機室車輛外觀圖。

其他車輛結構基本相同，就不再介紹了。

  輪對

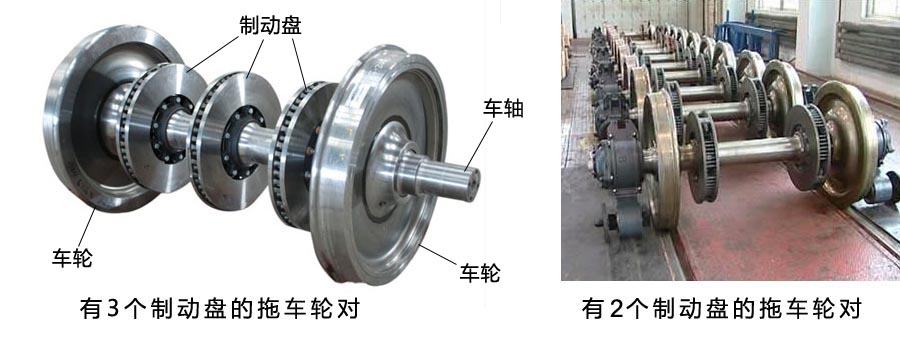

一根車軸與裝在軸上的兩個車輪組成一個輪對，圖11是來自網絡上的拖車輪對照片。在兩車輪間的車軸上還裝有制動盤，其結構與原理與汽車的剎車盤相似。左圖輪對裝有3個制動盤，右圖輪對裝有2個制動盤。

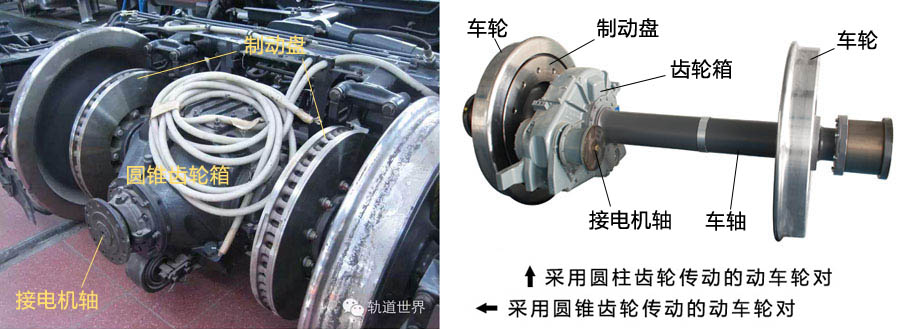

裝有牽引電機的輪對稱為動車輪對，圖12是來自網絡上的動車輪對照片。

右圖的車軸上裝有齒輪箱，采用圓柱齒輪傳動，電動機軸與車軸平行。在每個車輪兩側面裝有制動盤。

左圖的車軸齒輪箱采用圓錐齒輪傳動，電動機軸與車軸垂直，CRH5動車采用這種傳動方式。在齒輪箱兩側的車軸上裝有2個制動盤。

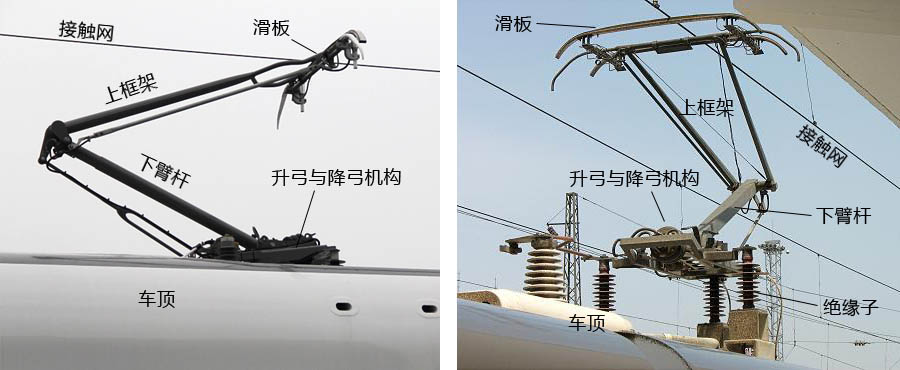

受電弓安裝在車輛頂部，受電弓主要由滑板、上框架、下臂桿、升弓與降弓機構、絕緣子等部件組成，滑板從接觸網取得電能傳送給車內動力設備。

圖15是來自網絡上的動車受電弓照片。
