| 內轉子永磁直驅風力發電機 |
| With Internal Rotor Direct-drive Generator |

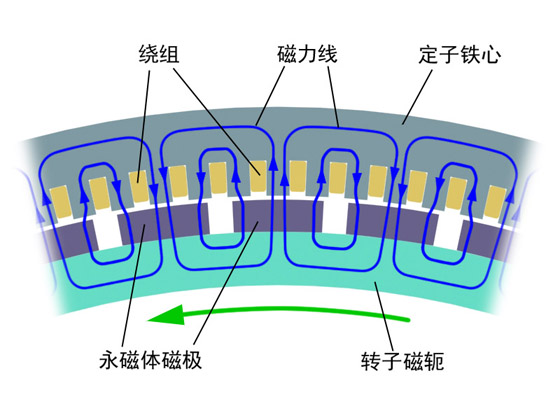

內轉子永磁直驅風力發電機的結構采用普通發電機廣泛采用的結構，采用多凸極結構，其氣隙中的磁通方向與電機軸垂直（徑向磁通）。與普通發電機相比只是要求在結構上更輕巧一些。圖1是多極內轉子結構的定子與轉子局部圖，顯示了磁通的走向。 |
|

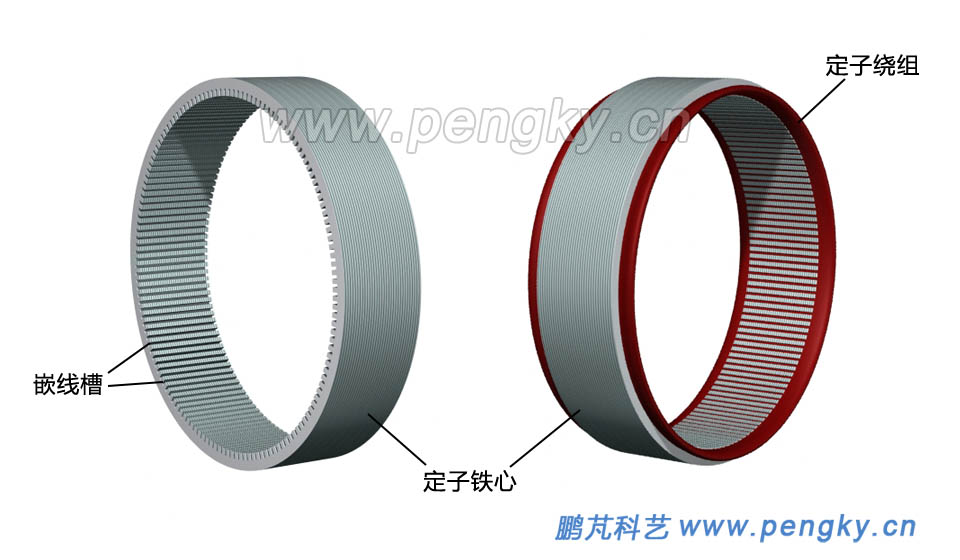

下面通過一個內轉子永磁直驅風力發電機模型來介紹其結構與組成，先介紹發電機部分。 發電機定子鐵芯由導磁良好的硅鋼片疊成，鐵芯內圓周均勻分布著許多槽（圖2左圖）。定子繞組嵌放在定子槽內，組成三相繞組，每相繞組由多個線圈組成，按一定規律排列，見圖2右圖。 |
|

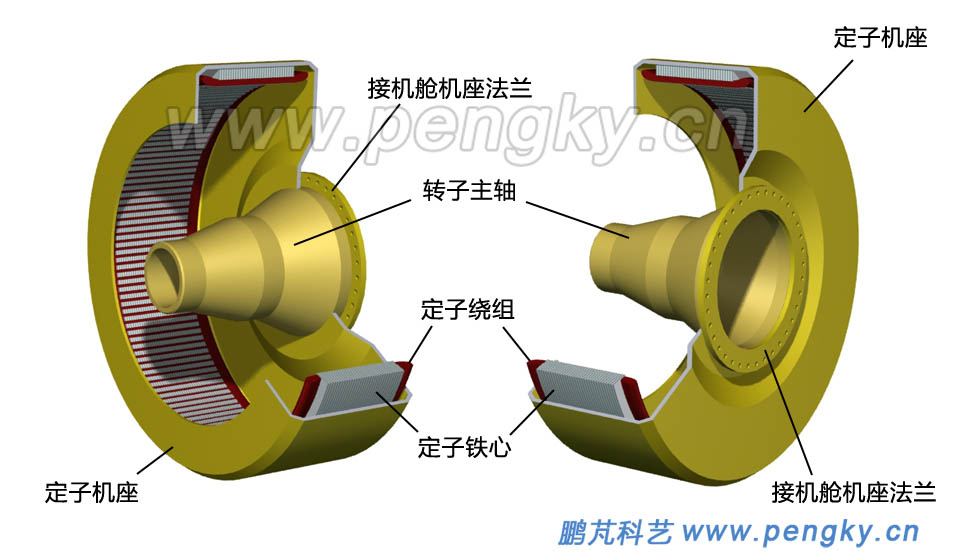

| 把定子（含繞組）安裝在電機定子機座內，機座上有發電機與風輪的主軸，還有固定發電機的法蘭，圖3是從兩個方向看的視圖。 |
|

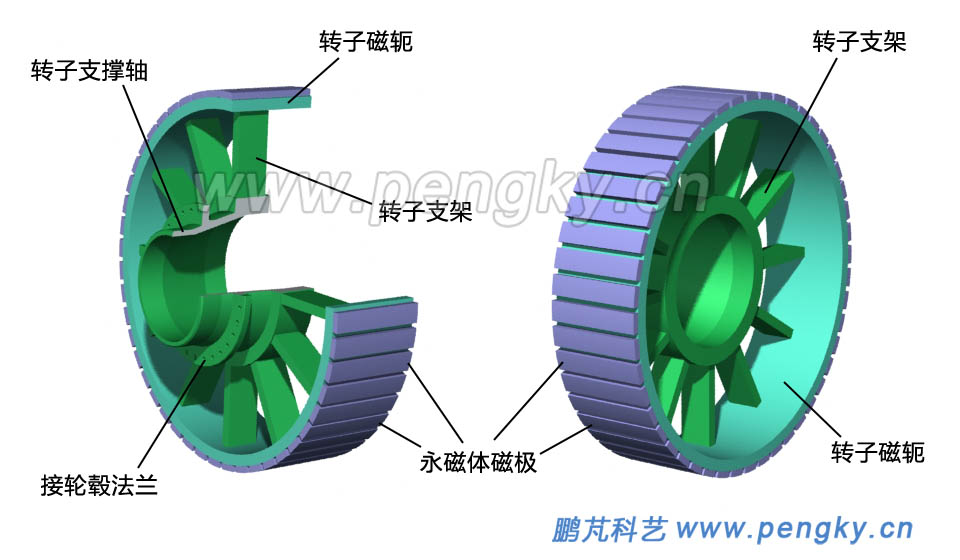

| 轉子是多極結構，在轉子磁軛外圓周安裝有多個永磁體磁極，形成多凸極轉子，相鄰永磁體外表面極性相反，磁通方向如圖1所示。轉子磁軛通過轉子支架固定在轉子支撐軸上，圖4是從兩個方向看的轉子視圖。 |
|

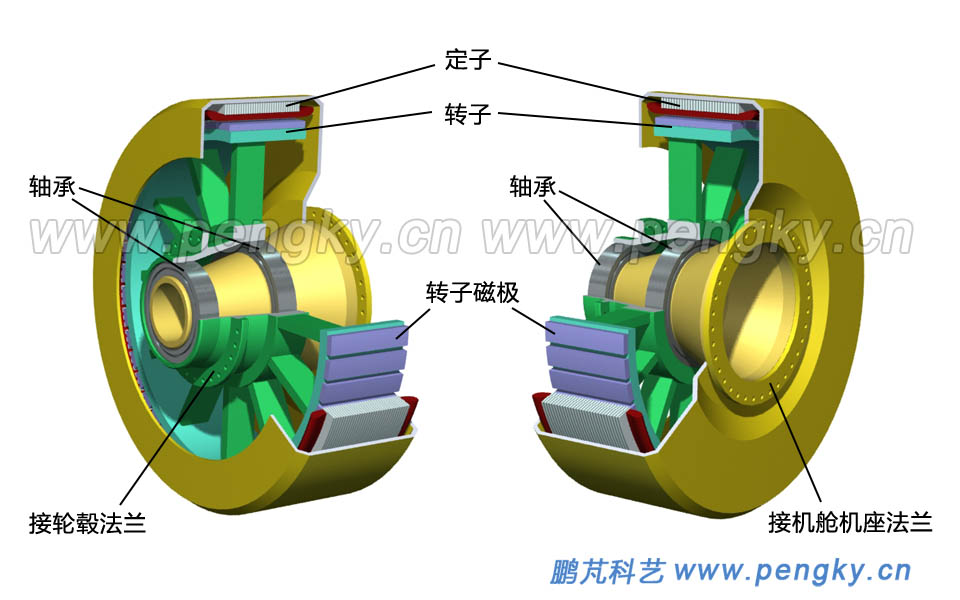

在定子機座的主軸上安裝軸承，將轉子安裝在軸承上，轉子與定子之間有很小的氣隙，可自由旋轉，見圖5剖視圖。轉子旋轉時，定子繞組切割磁力線感生電勢。 |
|

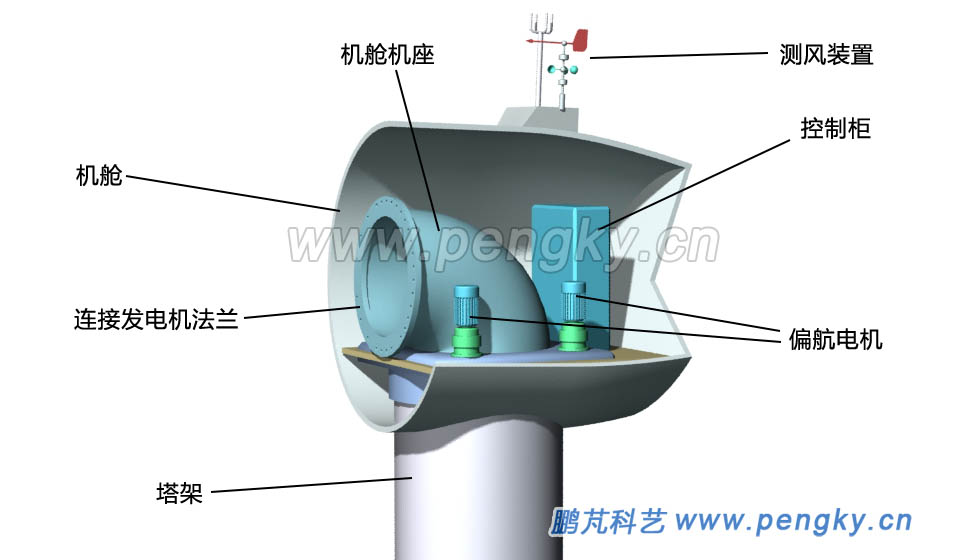

下面介紹內轉子直驅式風力發電機組的基本組成。直驅風力發電機安裝的主要過程為安裝塔架、吊裝機艙、吊裝發電機、吊裝風輪。 在塔架頂端安裝好機艙，在機艙里有支撐整個機組的機座，機座下部底盤裝有偏航電機，在機座上部有固定發電機定子的法蘭盤，見圖6。 機艙內主要還有控制柜，散熱系統等設備，機艙頂部有測風裝置。 |
|

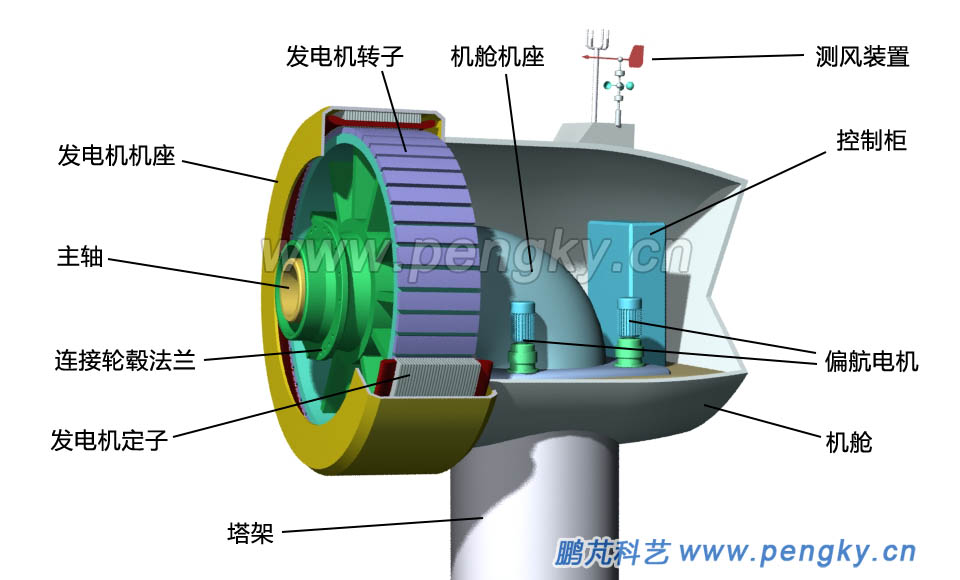

把內轉子永磁發電機吊到機艙旁，用高強度螺栓把發電機法蘭盤與機艙機座法蘭盤緊固在一起。發電機即安裝好了， 見圖7。 |
|

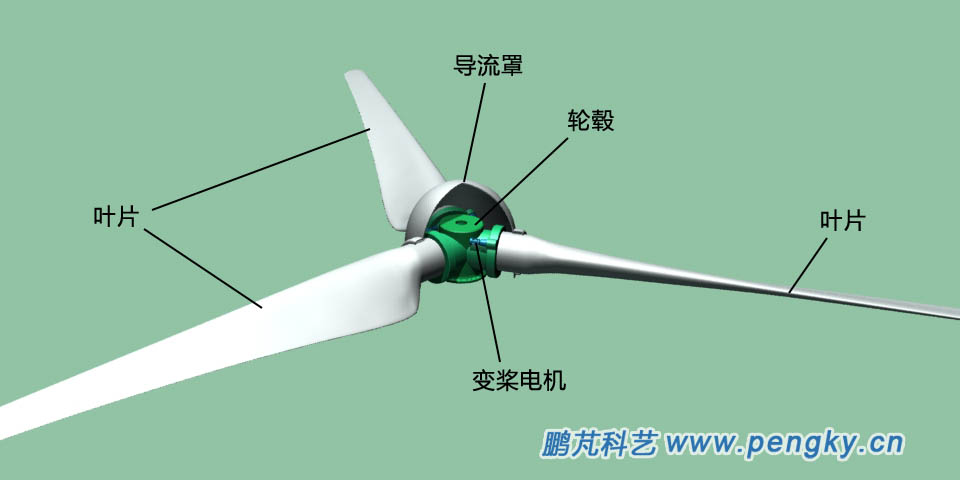

| 在輪轂外安裝導流罩，把3個葉片依次安裝到輪轂上，組裝好風輪，見圖8。 |
|

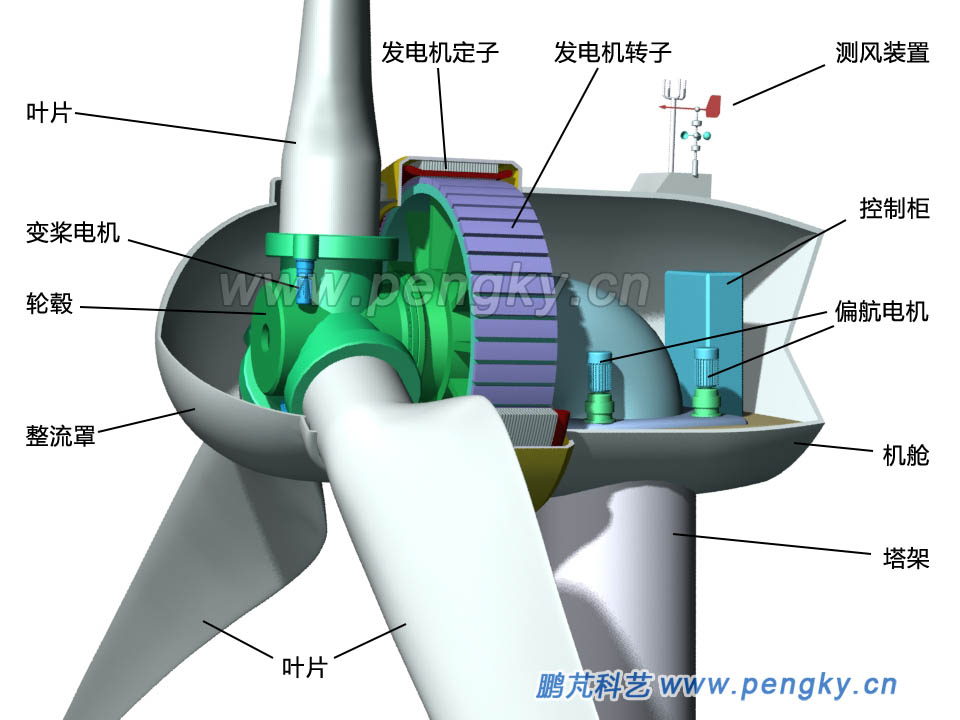

| 吊裝風輪到直驅發電機旁，用高強度螺栓把發電機連接輪轂法蘭盤與風輪輪轂上的法蘭盤緊固在一起，吊裝就完成了，見圖9。在機艙內把所有信號電纜，控制電纜、管道連接好，把電力電纜與發電機連接好，風力發電機安裝就結束了。經調試就可運行了。 |
|
| 下面通過動畫讓這個內轉子直驅式永磁風力發電機轉起來。 |
| 內轉子直驅式永磁風力發電機組動畫 |
 |
