| 多磁極三相發電機原理模型 |
| Principle of Multipolar Three-phase Generator |

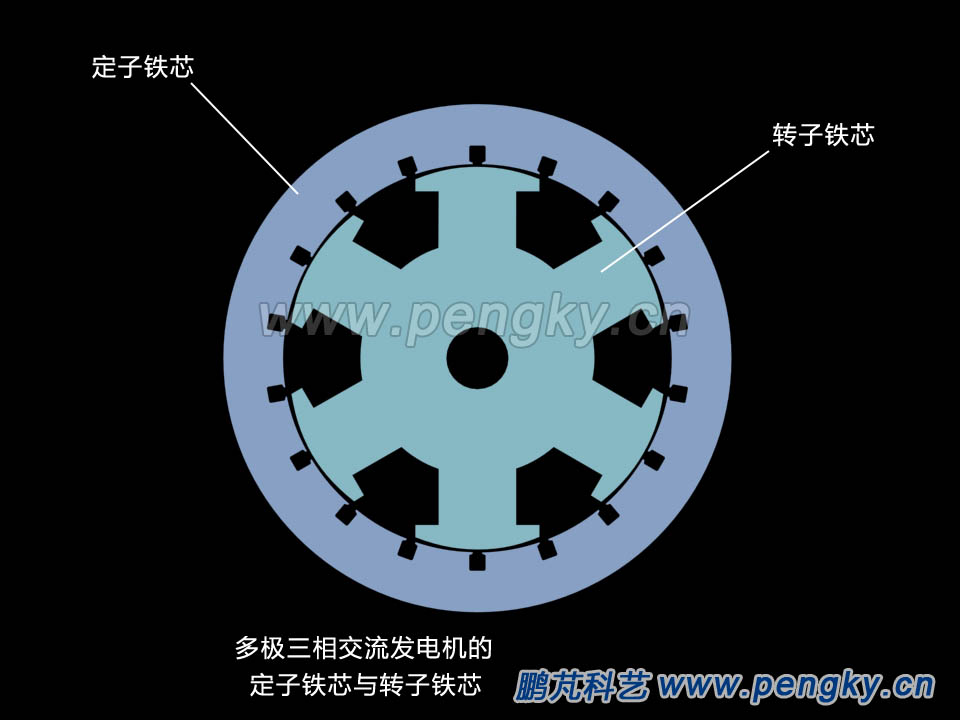

采用蒸汽輪機或燃?xì)廨啓C帶動發電機發電，其轉速為3000r/min，其他一些發動機沒有這么高的轉速，大型內燃機轉速只有幾百轉至一千多轉，需采用多極同步發電機才能發出頻率為50周的交流電。 多磁極發電機的轉子有多個磁極，圖1是一個6極三相交流發電機模型的定子鐵芯與轉子鐵芯。 |
|

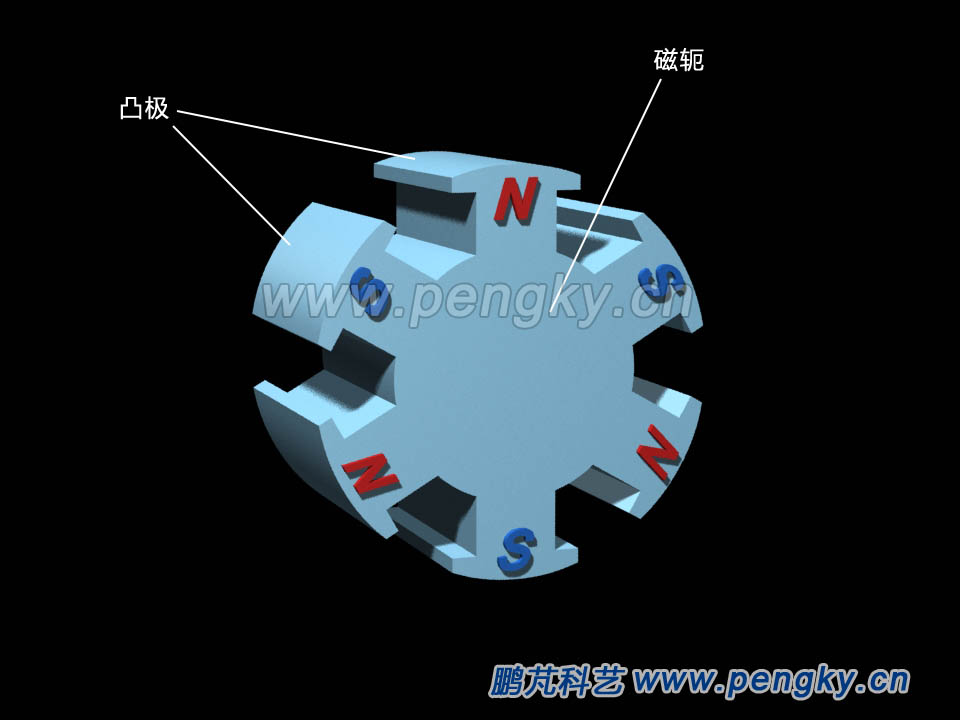

轉子有3對磁極，由于每個磁極都是從轉子上明顯凸起，稱之為凸極式轉子。磁極安裝在轉子磁軛上。 |
|

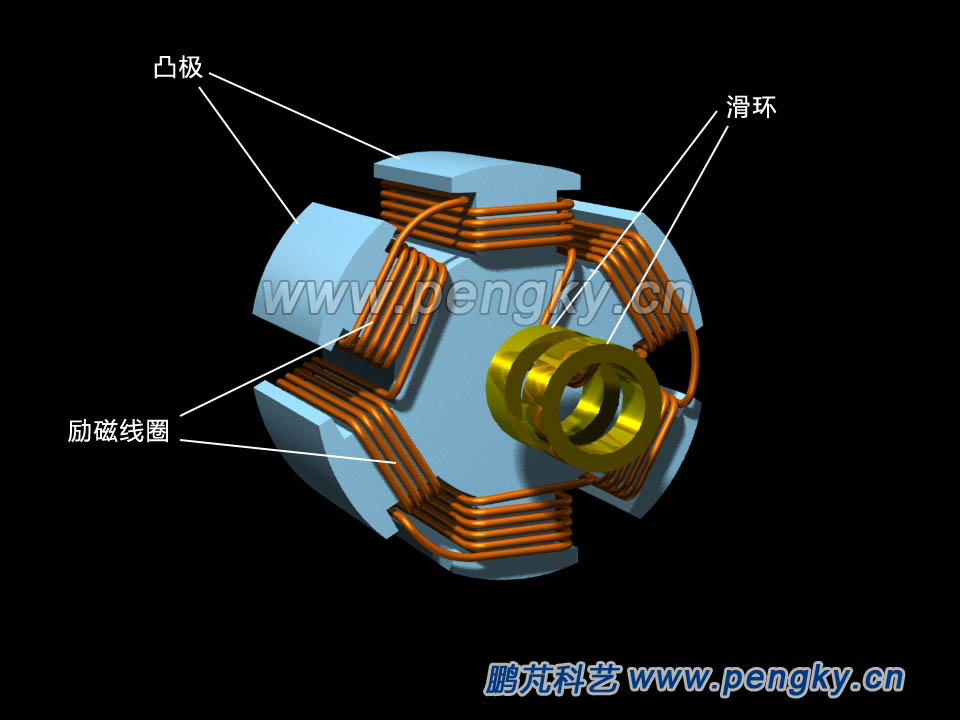

| 每個凸起的磁極上都繞有勵磁線圈，見圖3。 |
|

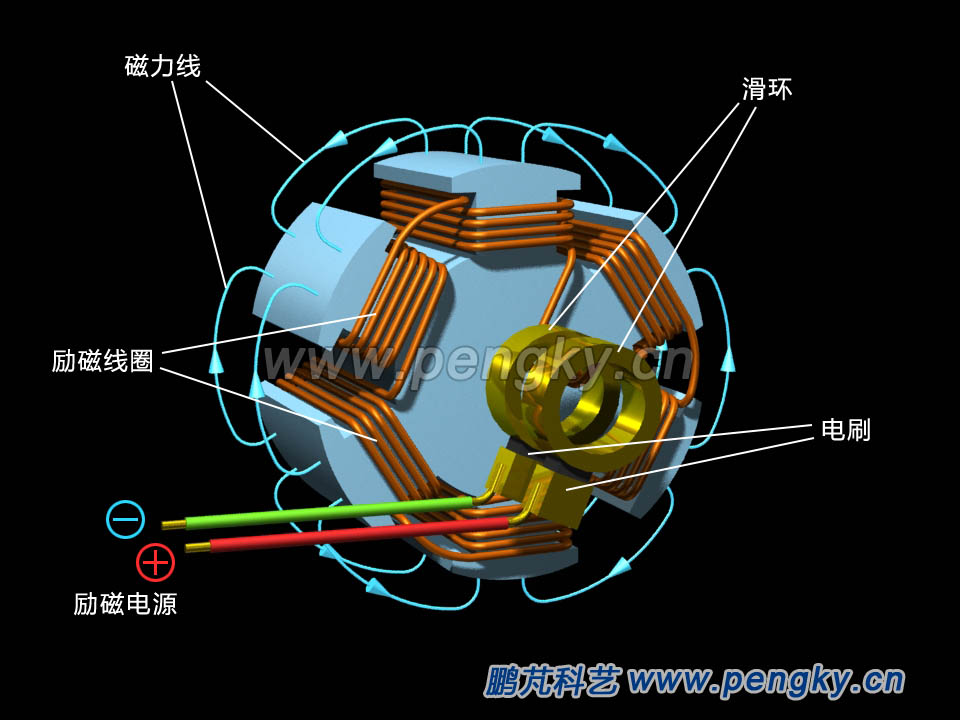

| 接上勵磁電源通過滑環向勵磁線圈供電，形成南北相間的6個磁極，凸極的磁力線見圖4。 |
|

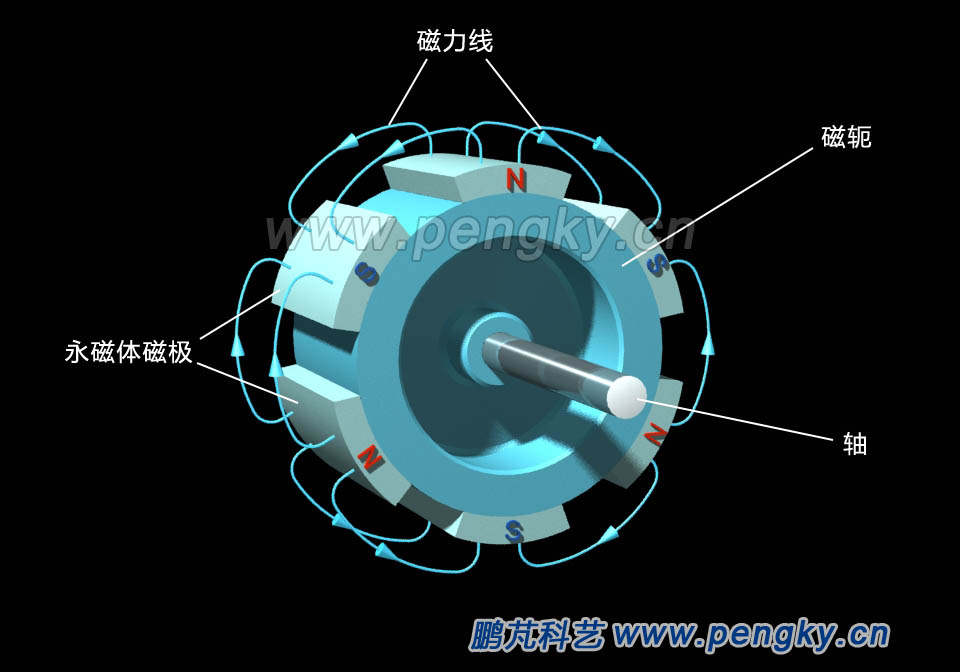

| 凸極式轉子也可采用永磁體制作轉子磁極，在直驅式風力發電機與小型永磁發電機中有廣泛的應用，圖5是有3對永磁體磁極的轉子。 |
|

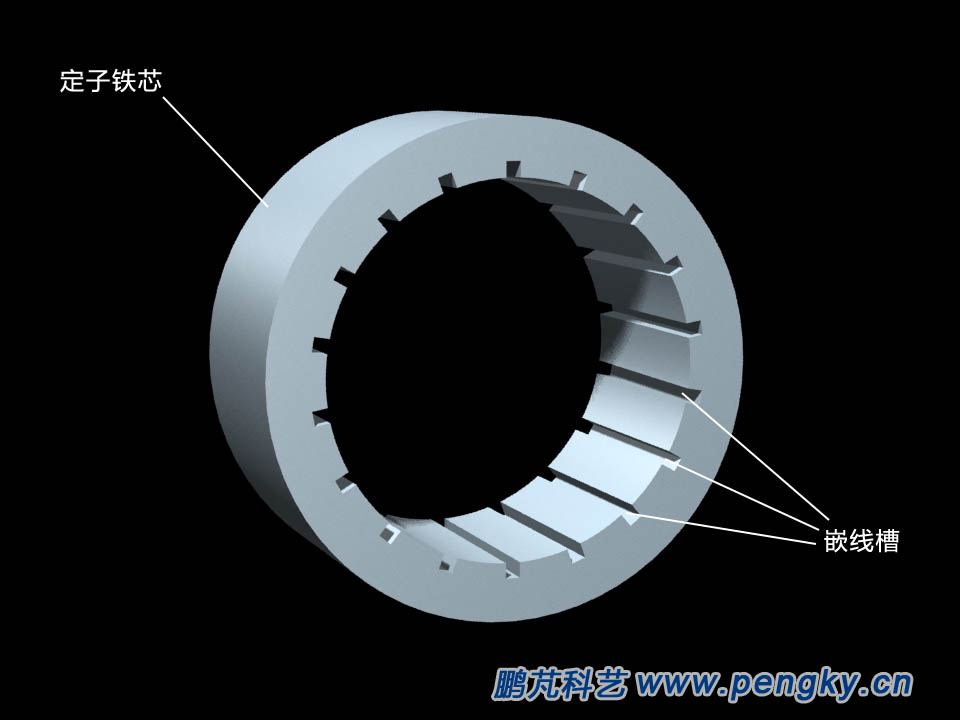

轉子有3對磁極，旋轉一周磁場將循環3個周期，旋轉120度磁場變化1個周期。定子鐵芯的槽數是18個或36個等數，我們這個模型的內園周有18個嵌線槽，見圖6。 |
|

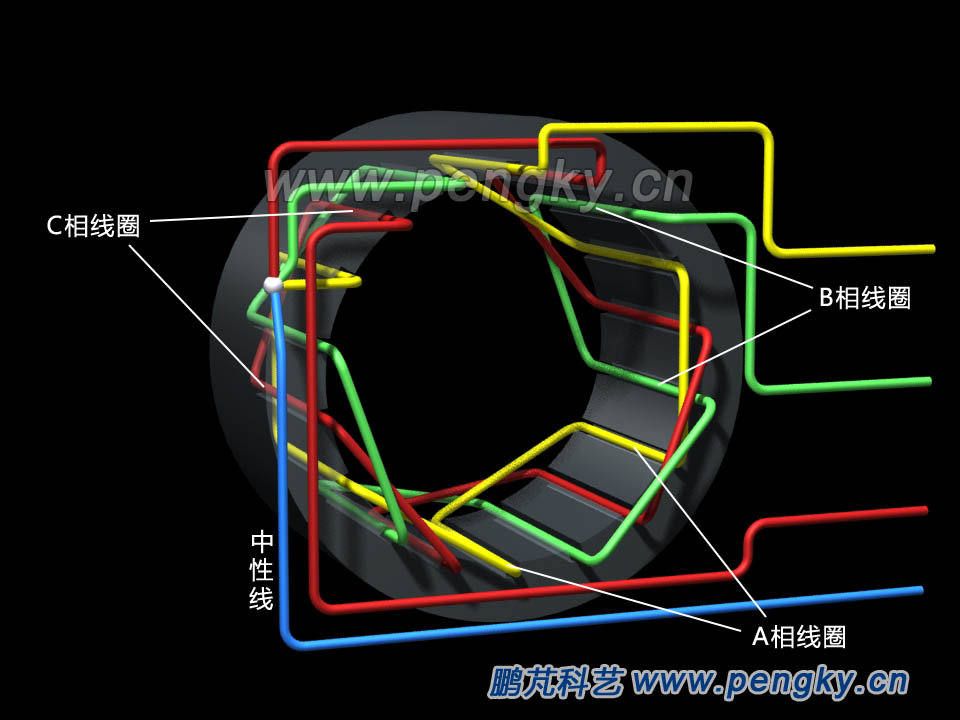

在120度機械角度里有6個槽，均勻分布A相、B相、C相3個線圈；另外兩個120度里同樣各自分布3個線圈。3個A相線圈串聯起來即為整機的A相繞組，3個B相線圈串聯起來即為整機的B相繞組，3個C相線圈串聯起來即為整機的C相繞組，3個繞組按星形接法將三個繞組尾端連在一起引出即中性線，為看清線圈的分布與連接，圖7中定子為半透明。 |
|

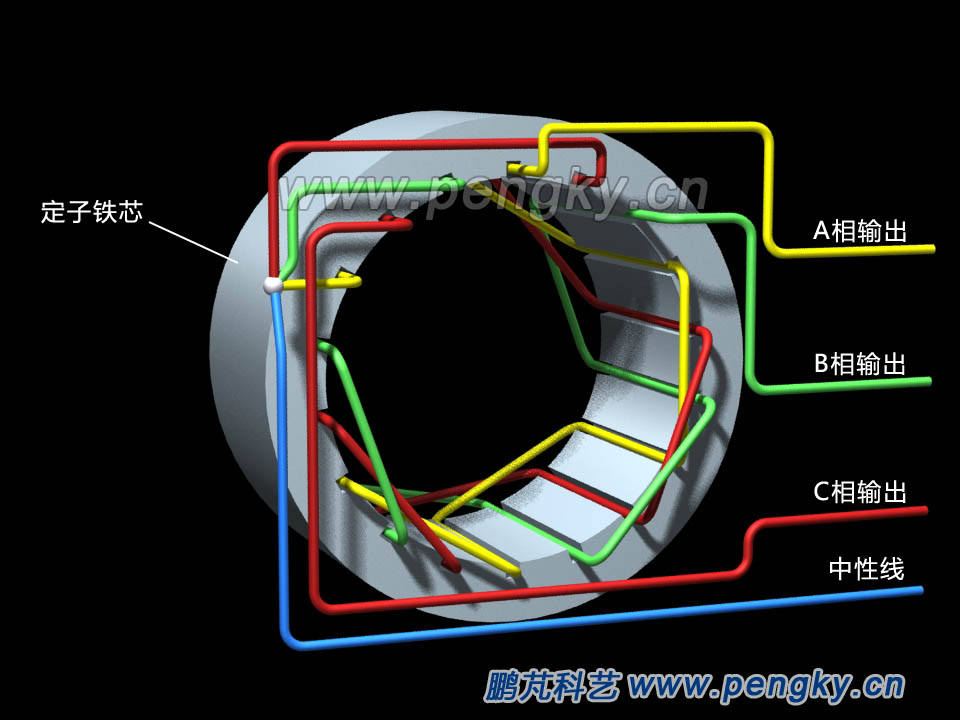

3個繞組的另一端是A相輸出端、B相輸出端、C相輸出端。 |
|

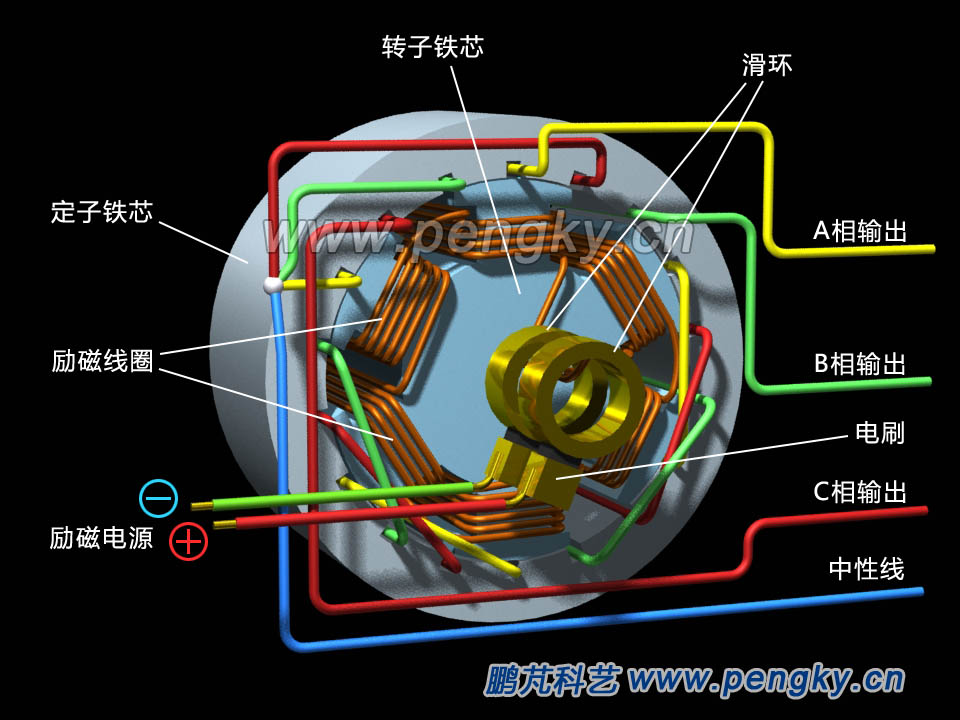

把凸極轉子插在定子中，與定子有很小間隙，可自由旋轉。圖9就是多磁極發電機的原理模型。 |
|
當轉子勻速旋轉時A、B、C相線圈順序切割磁力線，都會感生交流電動勢，其幅度與頻率相同。由于三個線圈均勻分布，它們感應電勢的相位也相差120度電角度（每周期為360度電角度）。 當轉子旋轉一周將感生出3個周期的三相交流電動勢。當轉子轉速為每分鐘1000轉時，所感生交流電動勢的頻率為50赫茲。 本模型僅是個原理模型，定子線圈的分布與連接僅表示基本規律，實際發電機上定子的槽數要多得多，繞組分布也復雜得多。 下面是多磁極發電機的原理模型的3D動畫,動畫中有每根相線的輸出電勢波形。 |
| 多磁極發電機的基本結構與原理動畫 |
 |
