單軸承直驅風力發電機組
Single-Bearing Direct-Drive Wind Turbines

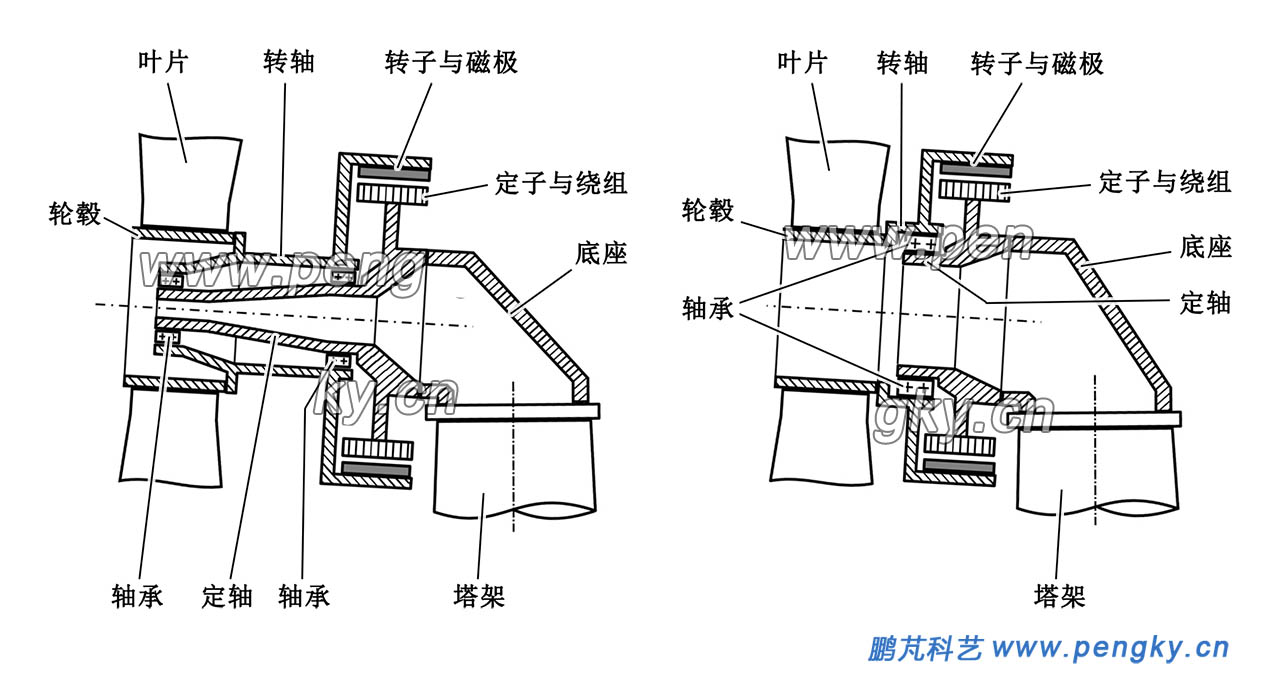

由于直驅式風力發電機沒有齒輪箱,主軸結構與齒輪箱增速的風力發電機不同,分為雙軸承結構單軸承結構。圖1是外轉子直驅風力發電機組的軸系圖,左圖是雙軸承結構,右圖是單軸承結構。

外轉子直驅風力發電機組的主軸結構
圖1  外轉子直驅風力發電機組的主軸結構

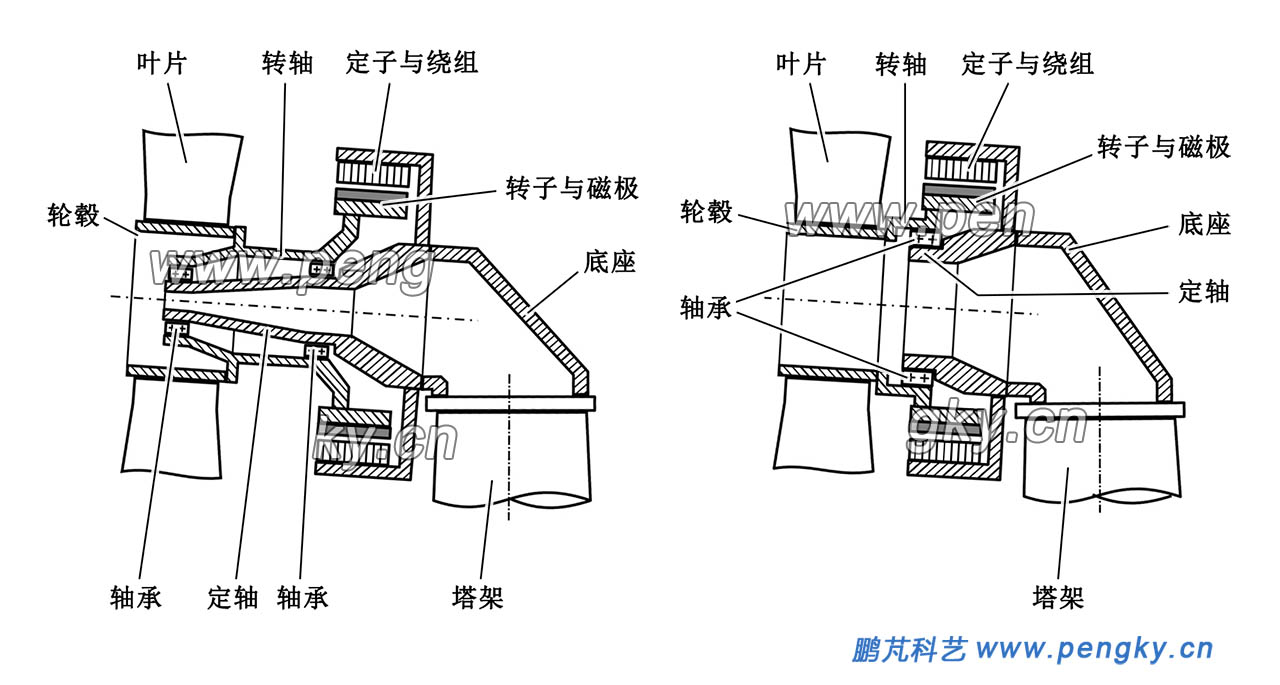

圖2是內轉子直驅風力發電機組的軸系圖,左圖是雙軸承結構,右圖是單軸承結構。

內轉子直驅風力發電機組的主軸結構
圖2  內轉子直驅風力發電機組的主軸結構

為清楚顯示靜止部件與轉動部件,圖中靜止部件剖面與轉動部件剖面采用不同方向的剖面線表示。
雙軸承結構有前后兩個軸承,可以很好的承受較大的軸向負荷徑向負荷,對傾覆力矩有很好的承受能力,但軸伸進了輪轂,占據了輪轂內的空間,安裝也比較麻煩。

若只有一個軸承,對傾覆力矩的承受能力較差,解決辦法是采用大直徑軸承,才能承受較大的傾覆力矩,目前單軸承結構使用的軸承直徑已超過3m。由于單軸承結構的抗傾覆力矩能力終究不如雙軸承結構,而且大直徑軸承造價很高,安裝也比較麻煩,限制了在特大型機組中的應用,在早期中型兆瓦級直驅風力發電機組應用較多。

在內轉子直驅永磁風力發電機課件與外轉子直驅永磁風力發電機課件中只介紹了雙軸承結構,下面介紹單軸承直驅永磁風力發電機。

單軸承內轉子直驅永磁風力發電機

下面通過一個單軸承內轉子直驅永磁風力發電機模型介紹其基本結構與組成。電機為內轉子徑向磁通,是典型電機結構,定子鐵心與繞組在外,方便散熱。

為了清楚顯示結構細節,圖片中的模型與實際發電機相比,模型的轉子磁極數比實際電機要少,磁軛較厚,定子槽數相應減少,定子鐵心較厚,主要部件夸大,次要部件省略。

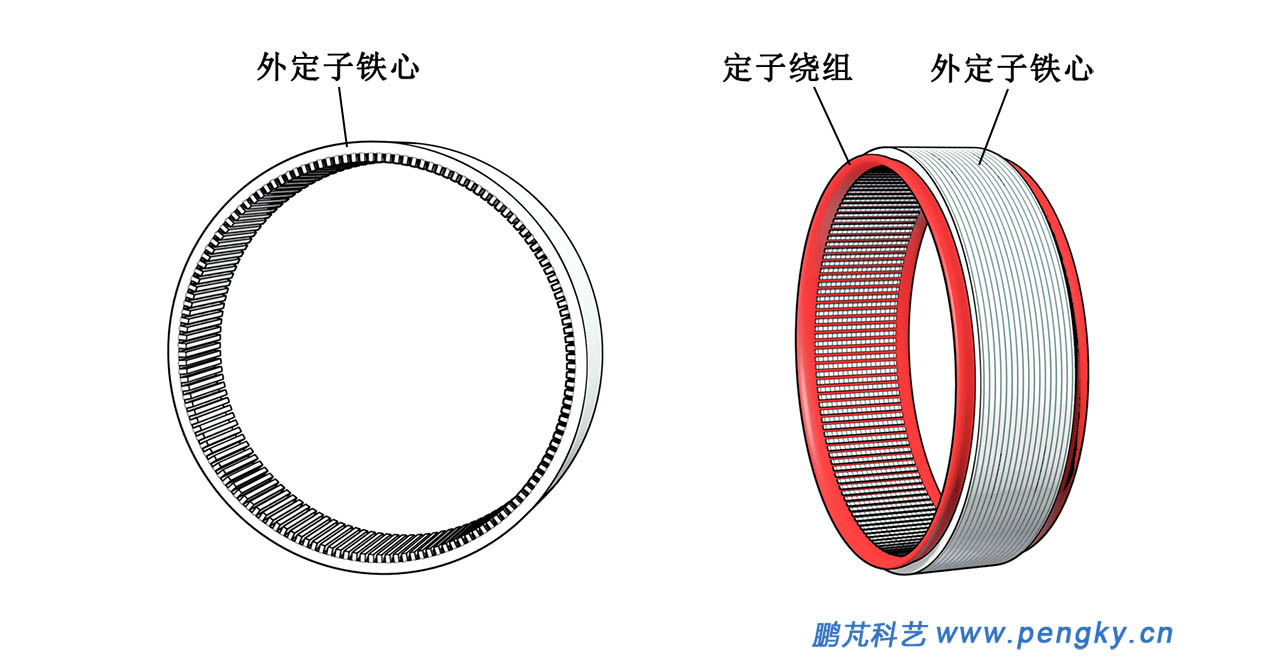

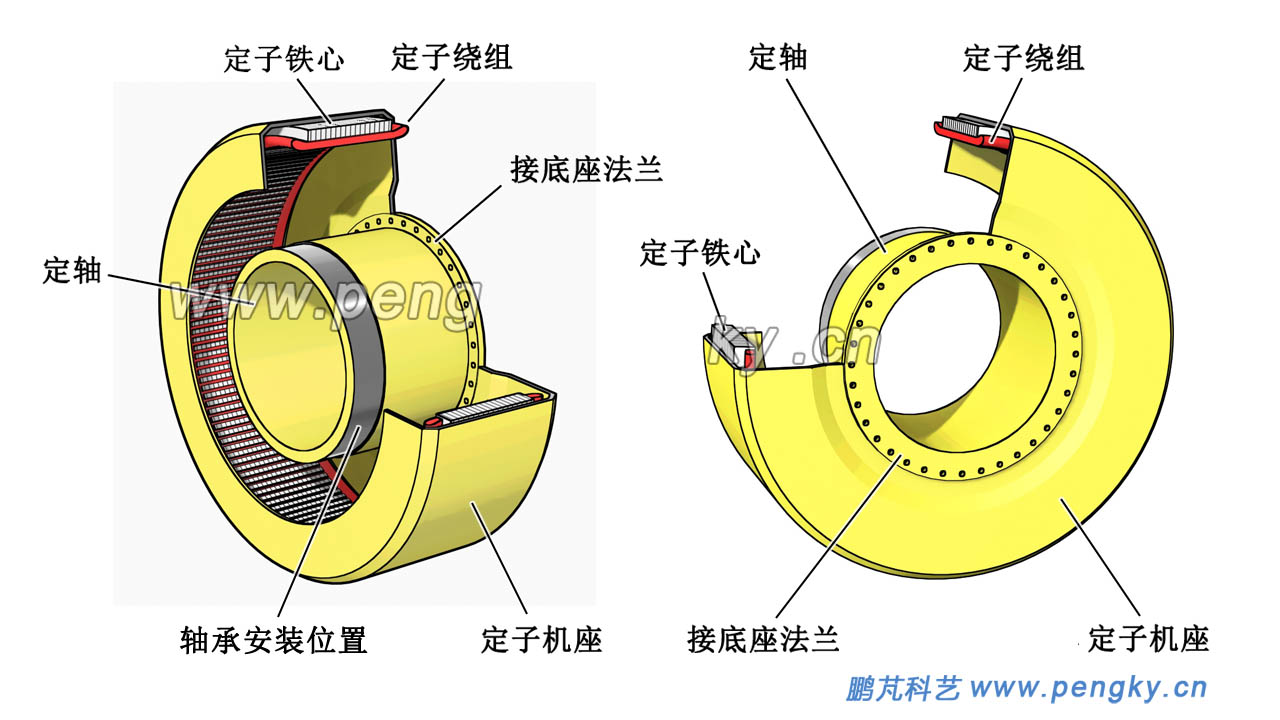

定子是靜止的,定子鐵心由導磁良好的硅鋼片疊成,在定子鐵心內圓周均勻分布著許多槽,用來嵌裝線圈,多個線圈組成三相繞組。圖3左圖是定子鐵心,右圖是有繞組的定子。

內轉子直驅式風力發電機的定子

3  內轉子直驅式風力發電機的定子

定子鐵心安裝在定子機座內,機座與電機的定軸固定成一體,定軸一端有法蘭,用來連接風力機的底座,定軸另一端是安裝軸承的位置,見圖4。

內轉子直驅式風力發電機的定子與機座
圖4  內轉子直驅式風力發電機的定子與機座

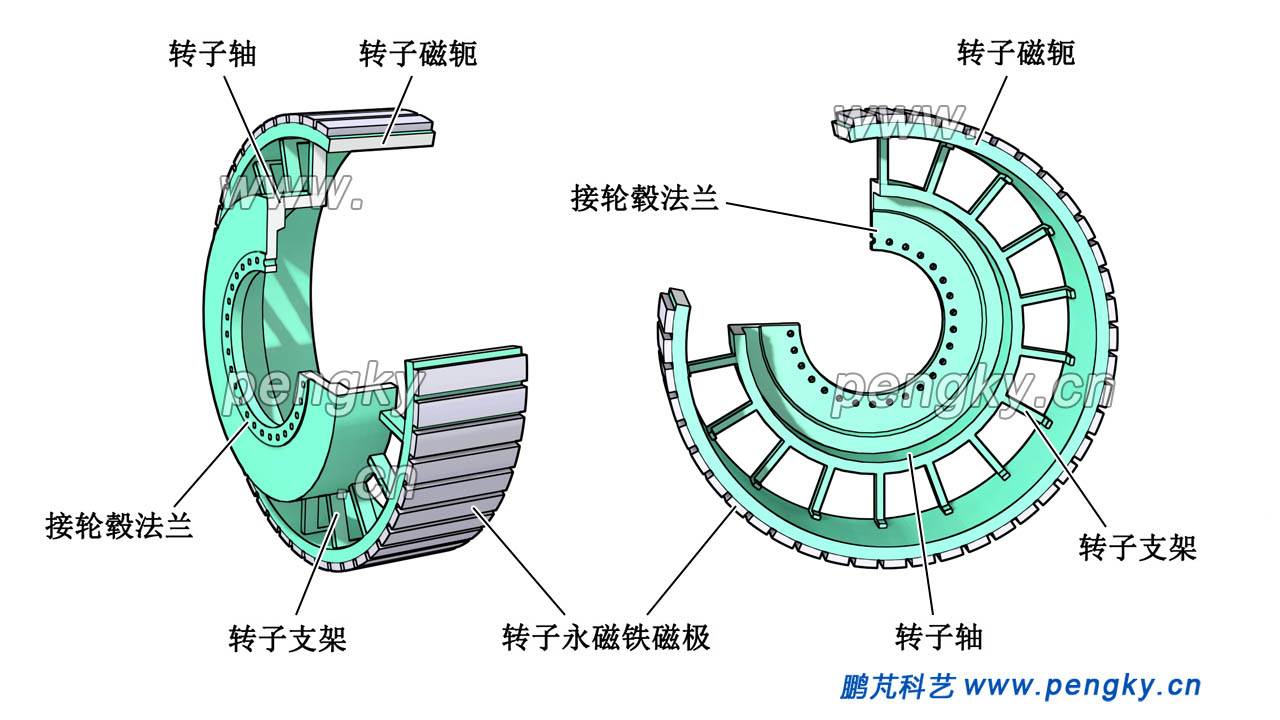

轉子主要由轉子磁軛、永磁體磁極、轉軸組成,在轉子磁軛外圓周貼有多個永磁體磁極,相鄰永磁體外表面極性相反,形成多凸極轉子,見圖5。

轉子磁軛通過轉子支架固定在電機的轉軸上,轉軸內圓周用來安裝軸承。由于風輪直接安裝在發電機轉子上,電機軸承要承受軸向負荷、徑向負荷、傾覆力矩等。由于只有一個軸承,采用大直徑軸承才能增加承載能力。在轉軸端面有安裝輪轂的法蘭,圖5展示了轉子兩個方向的視圖。

永磁體凸極的內轉子
圖5 ?永磁體凸極的內轉子

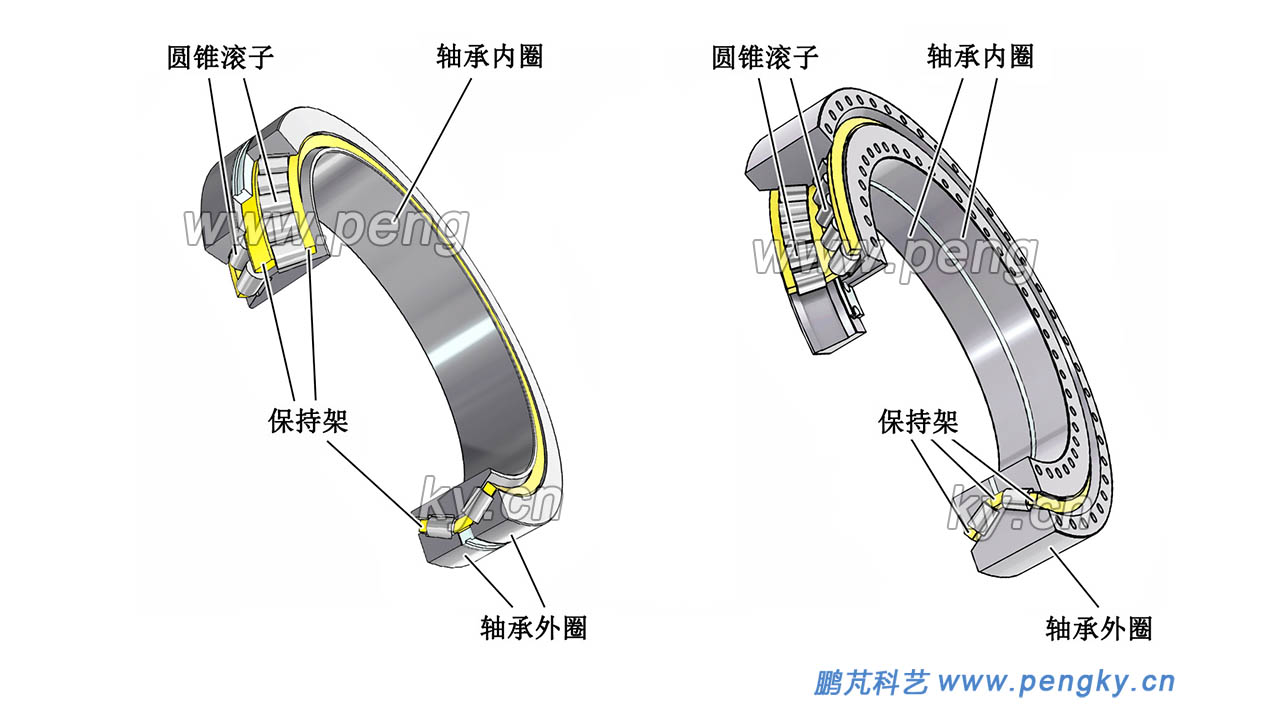

主軸承采用大直徑的雙列圓錐滾子軸承,有很好的軸向負荷、徑向負荷、傾覆力矩的承載能力。圖6是兩種雙列圓錐滾子軸承,左圖是雙外圈雙列圓錐滾子軸承(外圈是兩個并合組成)。右圖是雙內圈雙列圓錐滾子軸承(內圈是兩個并合組成)。

雙列圓錐滾子軸承采用軸面安裝,端面必須用螺栓鎖緊,優點是方便安裝。

雙列圓錐滾子軸承
圖6??雙列圓錐滾子軸承

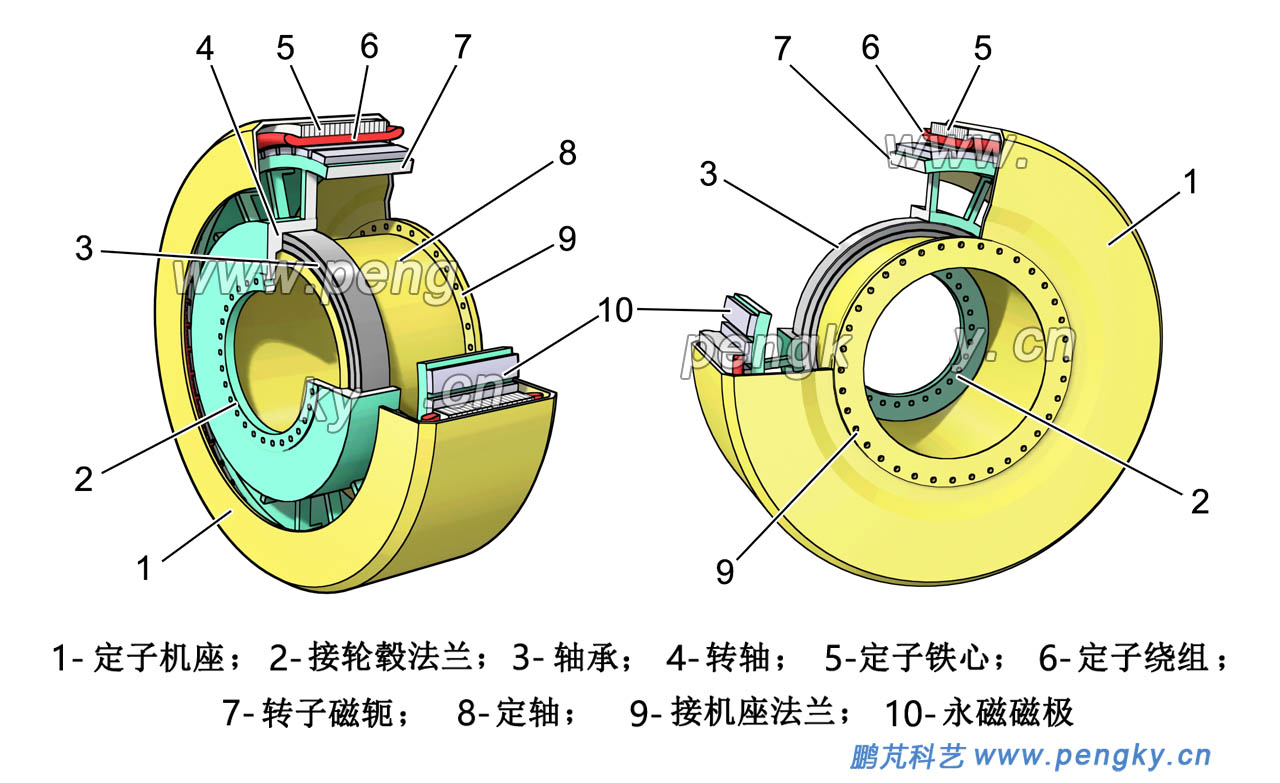

我們的模型采用軸面安裝,主軸承內圈安裝緊固在定子的定軸上,主軸承外圈安裝緊固在轉子轉軸內圓周。轉子與定子之間有很小的氣隙,可自由旋轉,見圖7。

內轉子單軸承直驅發電機
圖7??內轉子單軸承直驅發電機

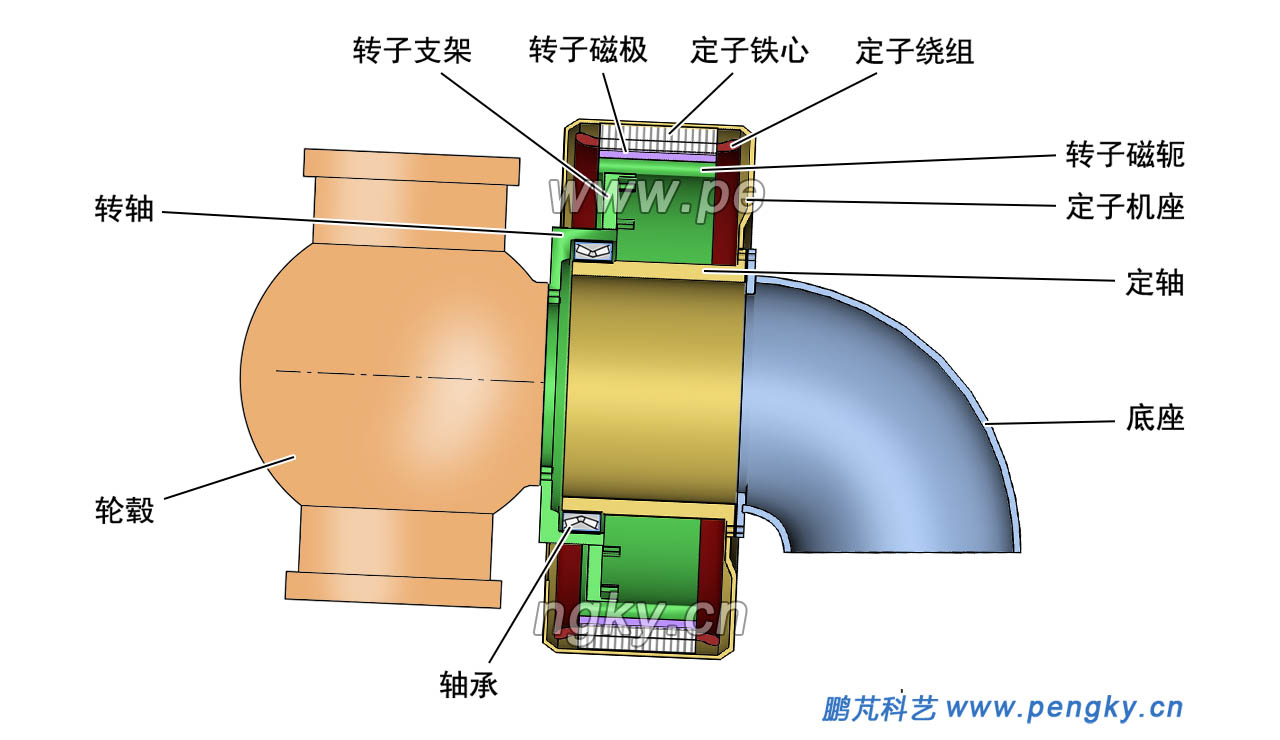

圖8是該發電機模型的平面剖面圖,靜止部件為黃色,轉動部件為綠色。

內轉子單軸承直驅發電機平面圖
圖8??內轉子單軸承直驅發電機平面圖

下面簡單介紹整個直驅風力發電機組的組裝。

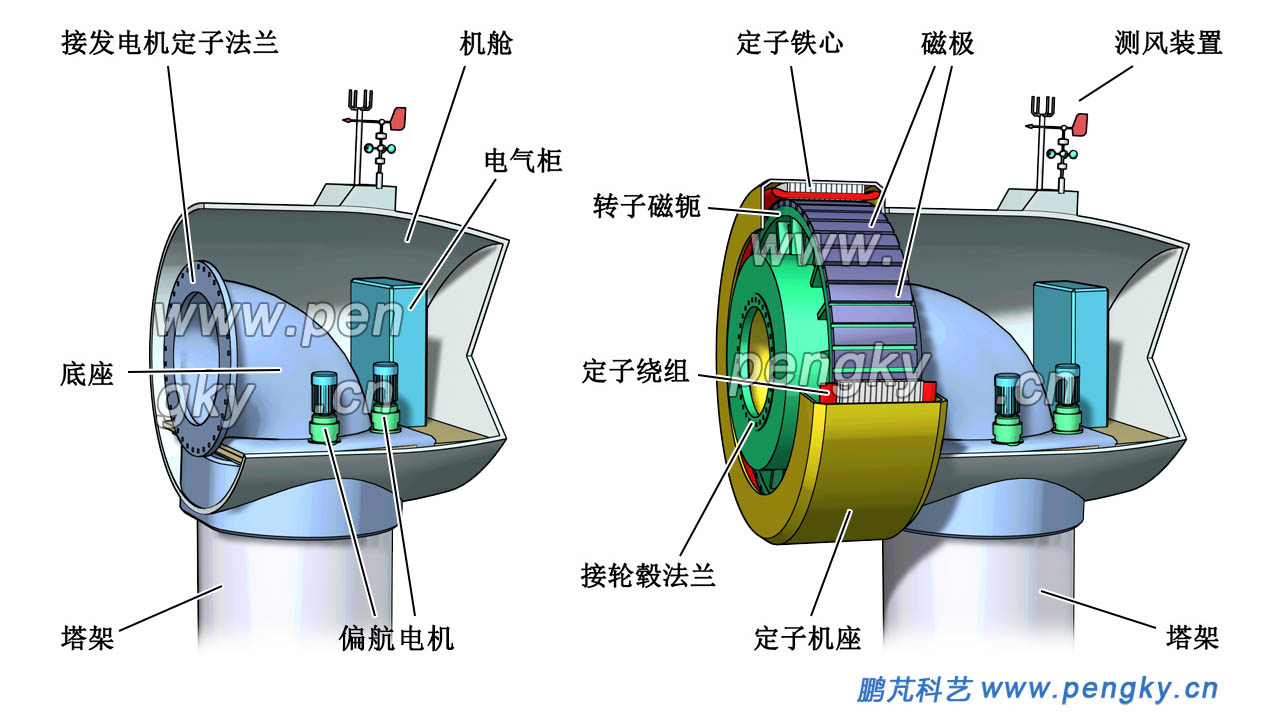

在塔架頂部安裝有機艙,機艙里有底座與偏航裝置,見圖9左圖;右圖是把內轉子永磁發電機通過螺栓安裝在底座上的狀態。

在機艙安裝直驅發電機
圖9  在機艙安裝直驅發電機

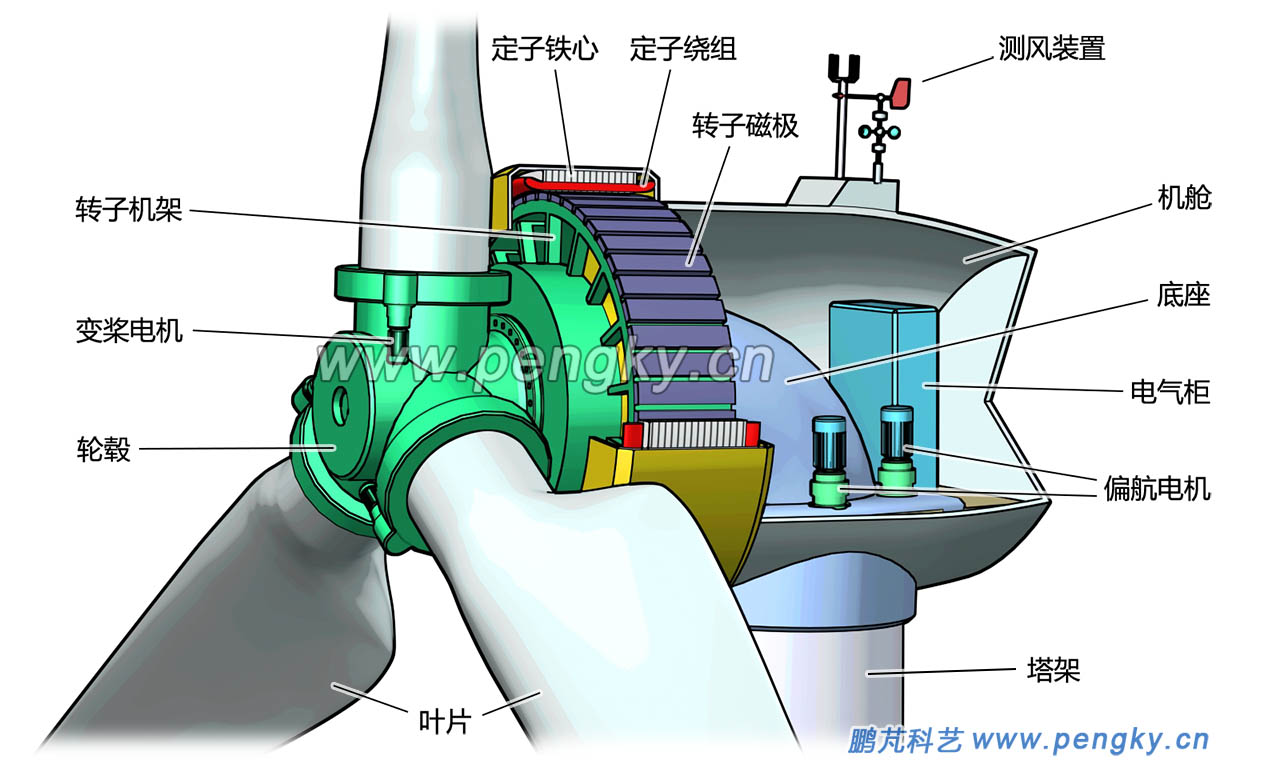

把風輪的輪轂安裝到發電機轉子的法蘭上,整個發電機模型組裝完成,見圖10。在風輪的輪轂安裝有變槳裝置,變槳裝置與普通風力機相同。

內轉子單軸承直驅永磁發電機組
圖10? 內轉子單軸承直驅永磁發電機組
