水平軸風力發電機組輪轂變槳總成裝配 |
Horizontal Axis Wind Turbine Hub Pitch Assembly |
風力發電機組通過變槳距系統控制和改變風機葉片的槳距角,使風力發電機組獲得最憂的發電功率。變槳距系統主要由輪轂、變槳軸承、變漿電機、變漿電機控制柜、導流罩組成。

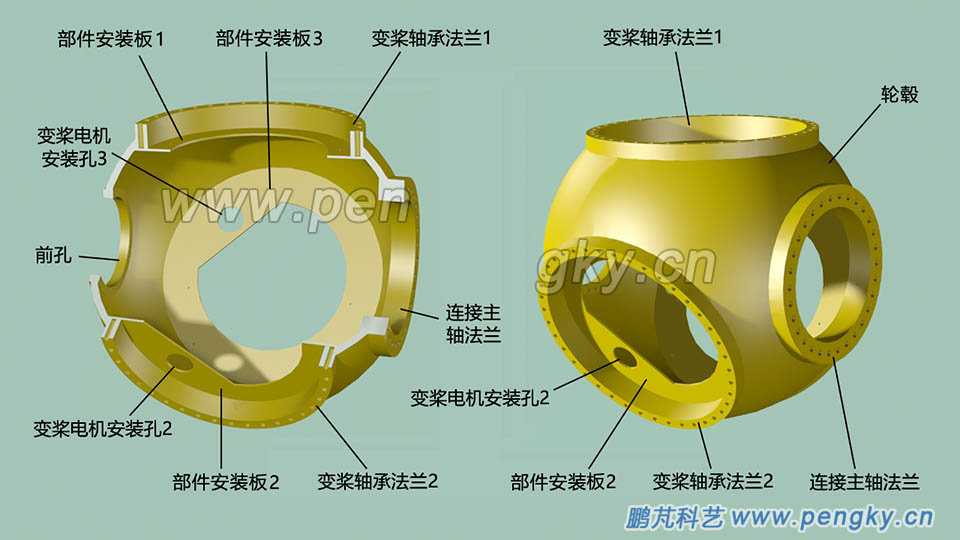

輪轂總成裝配主要是變槳系統裝配,有關輪與輪轂與變槳距系統參見風力機的獨立變槳距系統。圖1是一個球形輪轂,右圖是輪轂的外觀圖,左圖是120度軸測剖視圖。
輪轂表面有安裝3個葉片的法蘭,在每個葉片法蘭口內有安裝變槳電機與電機控制柜等零件的安裝板,板上有變槳電機的安裝孔(法蘭),有電機控制柜與零件的安裝螺孔。輪轂后面有連接主軸的法蘭,在前方有維修出入的前孔,前孔法蘭將與導流罩前支架連接。 |
 |
圖1 ?風力發電機的球形輪轂 |
|
1. 變槳軸承安裝 |

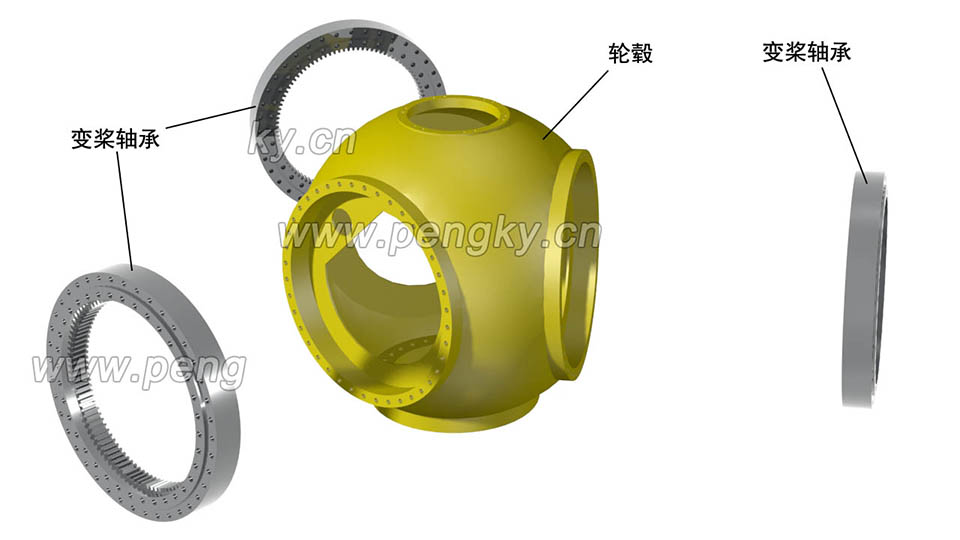

3個變槳軸承安裝在輪轂3個軸承法蘭上,圖2是待安裝的變槳軸承。 |
 |
圖2 ?風力發電機機的變槳軸承 |

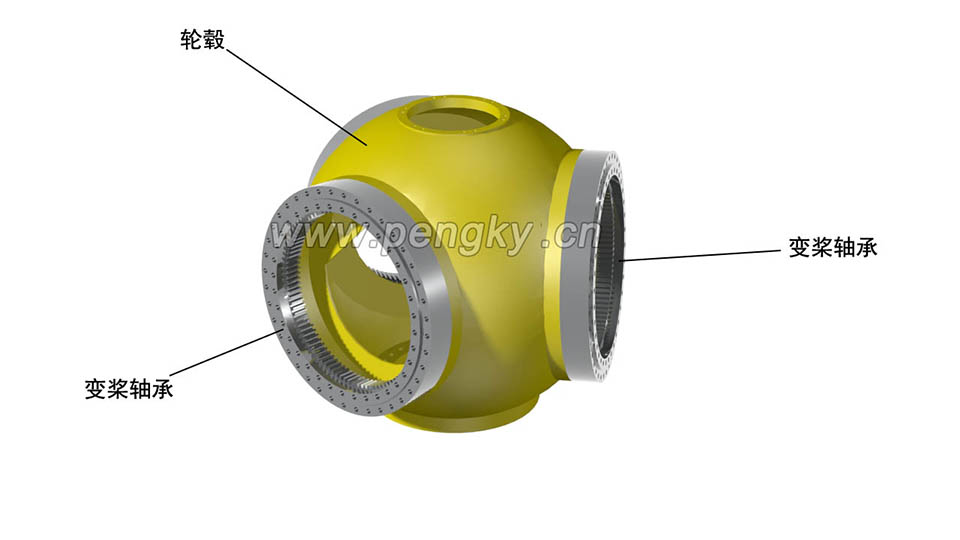

軸承外圈用螺栓固定在輪轂的法蘭上,軸承內圈也是變槳齒輪,葉片將安裝在軸承內圈上。圖3是安裝好變槳軸承的輪轂。 |
 |
圖3 ?變槳軸承安裝在風力機的輪轂上 |
|
2. 安裝變漿電機 |

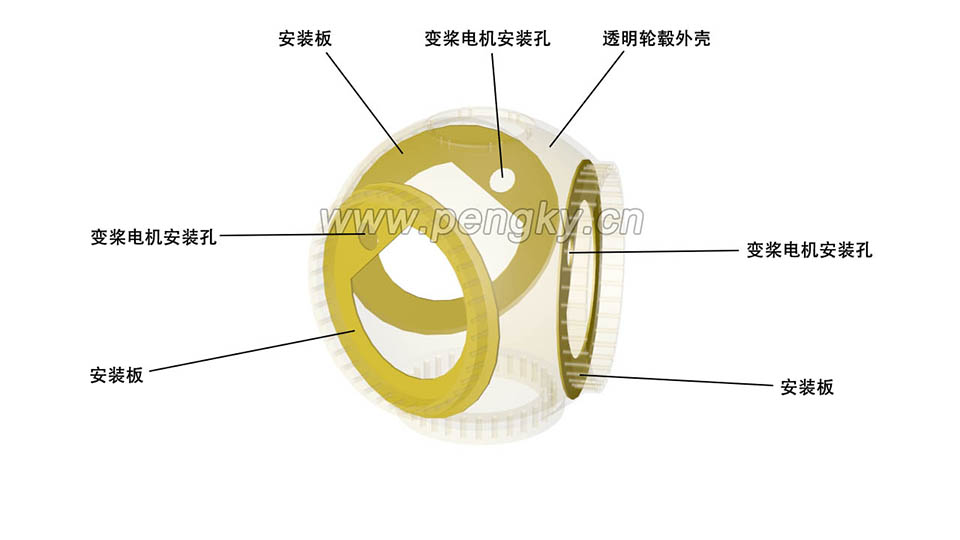

由于變槳電機安裝在輪轂內,為了清楚表示安裝位置,把輪轂外殼變?yōu)橥该鞯模妶D4。 |
 |
圖4 ?透明外殼的輪轂 |

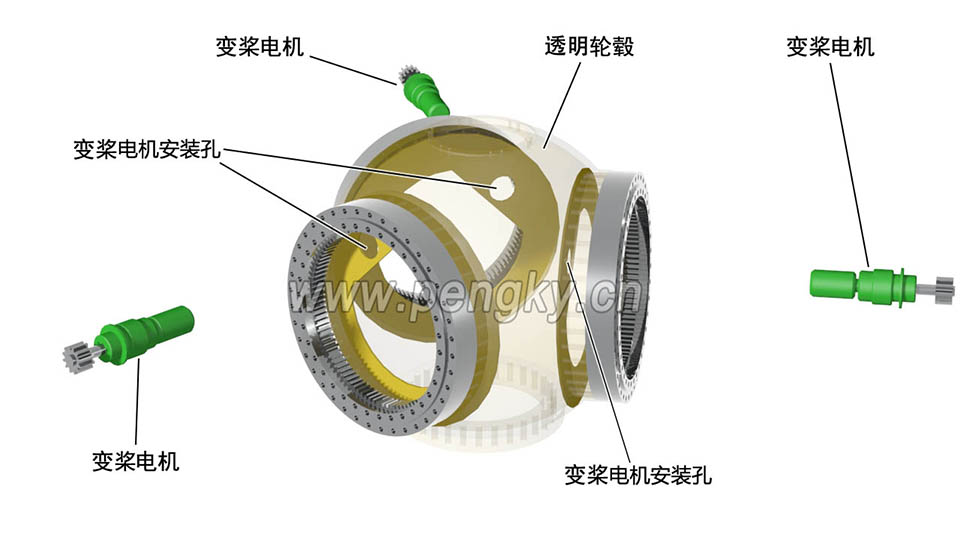

3個變漿電機安裝在輪轂內的3個安裝板的安裝孔上,圖4是待安裝的變漿電機。 |
 |
圖5 ?安裝風力發電機的變漿電機 |

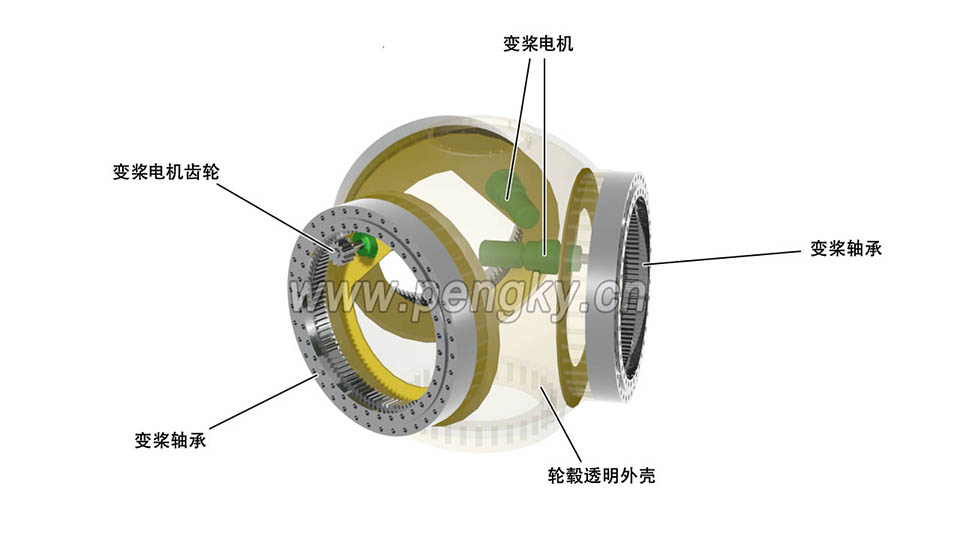

圖6是安裝好變槳電機的輪轂,變槳電機的小齒輪與變槳軸承內圈的大齒圈嚙合。 |
 |
圖6 ?安裝了變槳電機的風力機輪轂 |
|
3. 安裝變漿電機控制柜 |

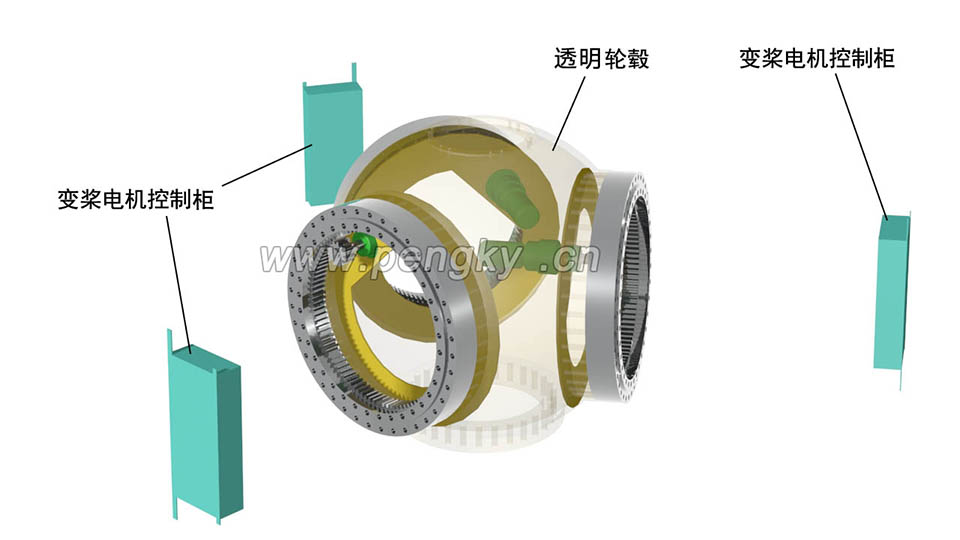

3個變漿電機控制柜安裝在輪轂內的3個安裝板上,圖7是待安裝的變漿電機控制柜。 |
 |
圖7 ?在風力機輪轂內安裝變漿電機控制柜 |
圖8,圖9是安裝好變槳驅動電機控制柜的輪轂。 |
 |

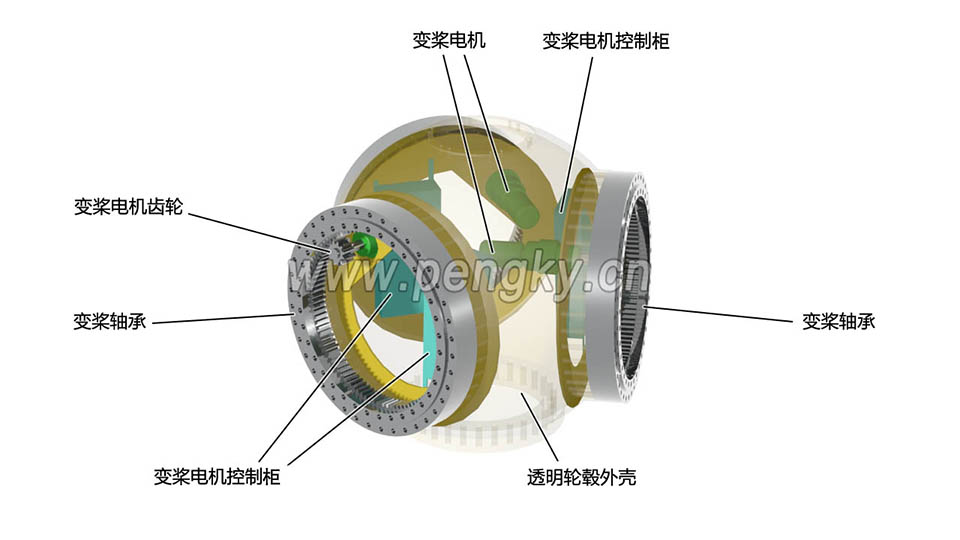

圖8 ?安裝好變槳電機控制柜的風力機輪轂(透明輪轂) |
 |

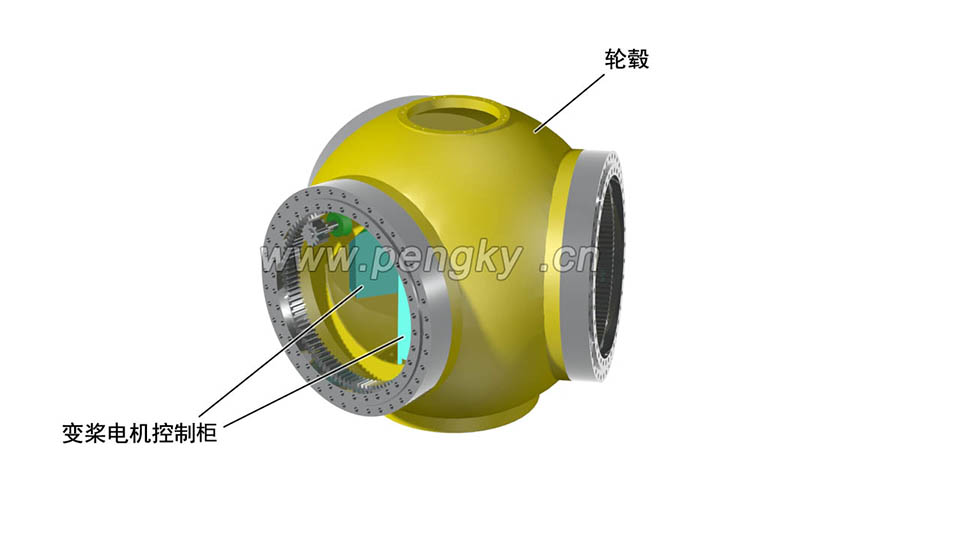

圖9 ?安裝好變槳電機控制柜的風力機輪轂 |
|
4. 安裝導流罩 |

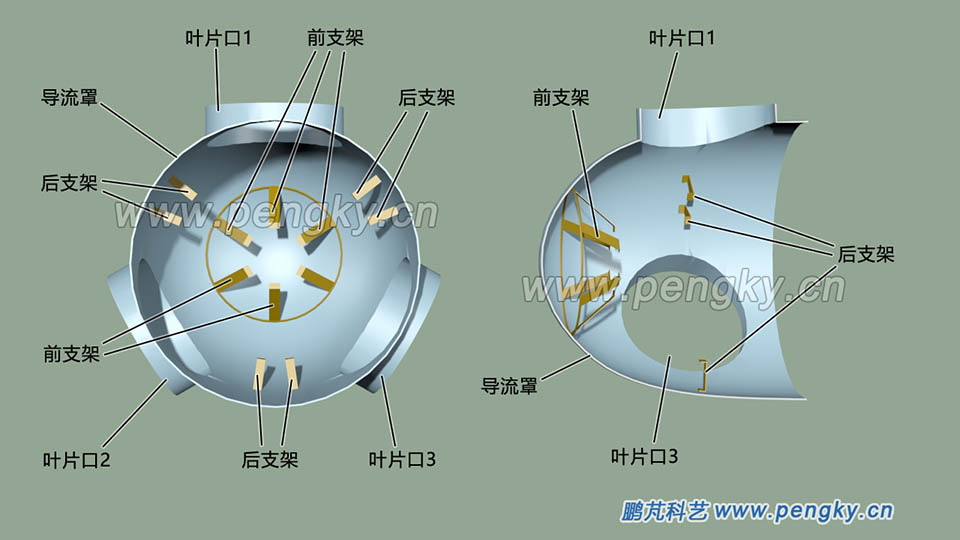

變槳系統部件已安裝在輪轂上,下一步把導流罩罩在輪轂上。導流罩內有安裝支架,前支架與輪轂前孔連接安裝,后支架固定在輪轂圓周。見圖10 |
 |
圖10 ?風力發電機導流罩內的安裝支架 |

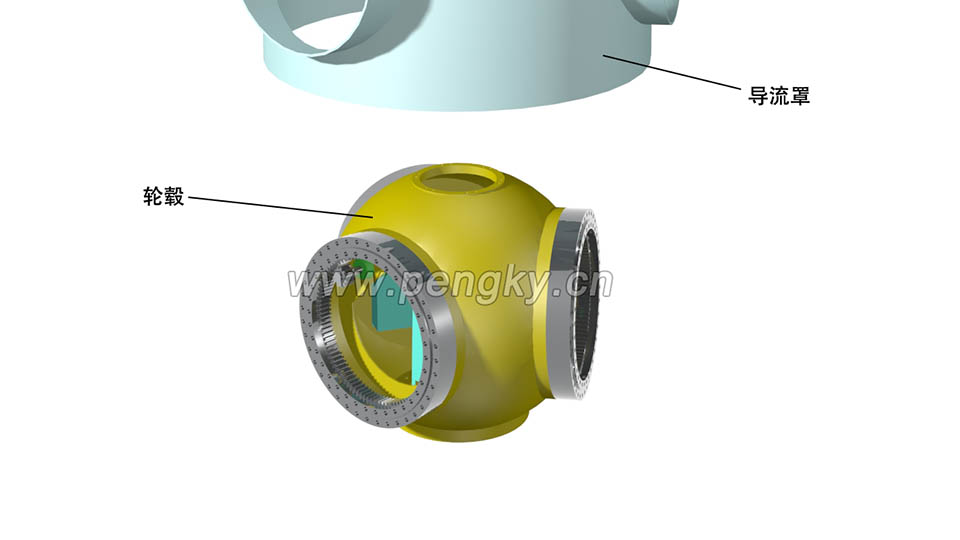

將安裝的導流罩的輪轂,圖11 |
 |
圖11 ?風力機輪轂與導流罩 |
導流罩安裝在輪轂上,見圖12 |
 |

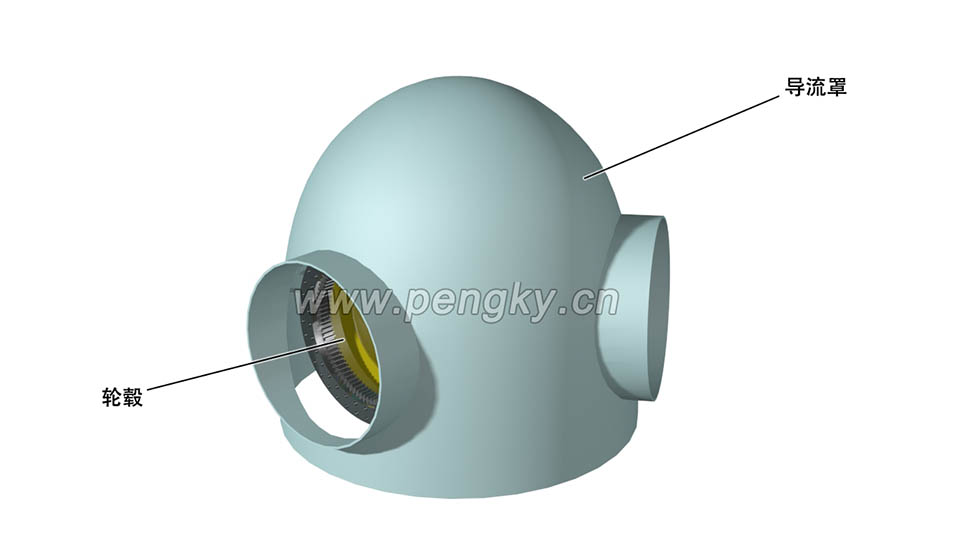

圖12 ?風力發電機導流罩安裝在輪轂上 |
下面是變槳系統裝配動畫 |
