風力機偏航系統
Wind Turbine?Yaw System

風力發電機組的對風裝置較復雜,風輪安裝在機艙前端,機艙安裝在塔架上,機艙能以塔架軸線為軸轉動,使風輪面對來風。在機艙與塔架間安裝有一套設備來實現風力機的對風。這套設備稱為偏航系統,包括偏航軸承、偏航齒輪、偏航驅動電動機、偏航制動裝置、控制系統與測風裝置等。

測風裝置

風力機要能最大的捕獲風能必須準確的對風,控制風力機準確對風必須知道風向,所以測量風向是第一件事。什么時候達到切入風速啟動風力機工作、什么時候進入額定轉速、什么時候達到切出風速停止風力機,最大功率與漿距角的調整都需要知道風速,所以測量風速也是必不可少的。一般風力機的切入風速約3m/s至4m/s;額定風速根據風電場的具體情況定,多數在12m/s至14m/s;切出風速多數為25m/s。

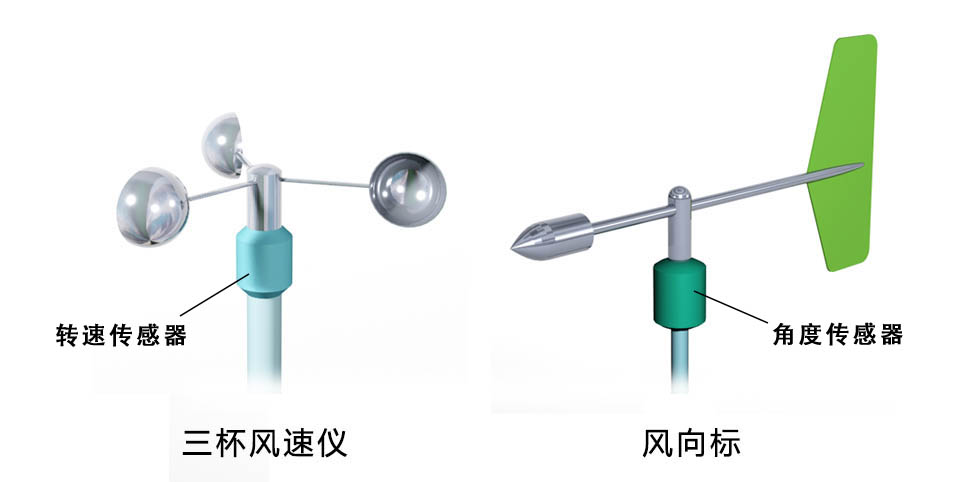

在“風力與風的測量”一節中已介紹過風向標三杯風速儀漿葉式風速風向儀。機械式風速風向儀由于造價低、易維護,在目前風力機對風中仍在廣泛應用,圖1是一臺風向標與一臺三杯風速儀。測風儀安裝在機艙后部頂上,左右兩套相互備用與相互校驗。

風力機的風向風力傳感器
圖1?風力機的風向風速傳感器

超聲波風速風向儀應用也很普及,常與機械式風速風向儀同時應用。目前多普勒測風激光雷達也在一些大型風力發電機組應用。



偏航系統包括偏航軸承偏航驅動電動機偏航制動裝置控制系統等。下面介紹一種常用偏航系統的結構。

偏航軸承

偏航軸承上集成了偏航齒輪,其結構參見風力發電機的軸承課件。

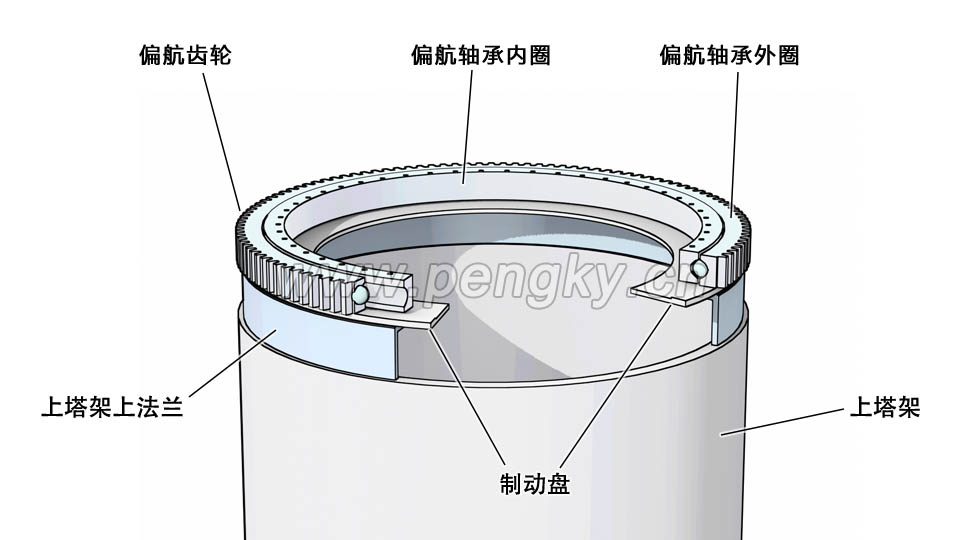

在塔架頂端的塔筒法蘭上安裝偏航軸承,偏航軸承的外圈固定在塔架頂端的塔架上法蘭上,偏航軸承的內圈將用來安裝機艙底盤。偏航軸承有很強的軸向承重能力、能承受徑向沖擊力與傾覆力矩,在偏航軸承外圈的外圍集成著偏航齒輪,見圖2。

塔架與偏航軸承、偏航齒輪
圖2  塔架與偏航軸承

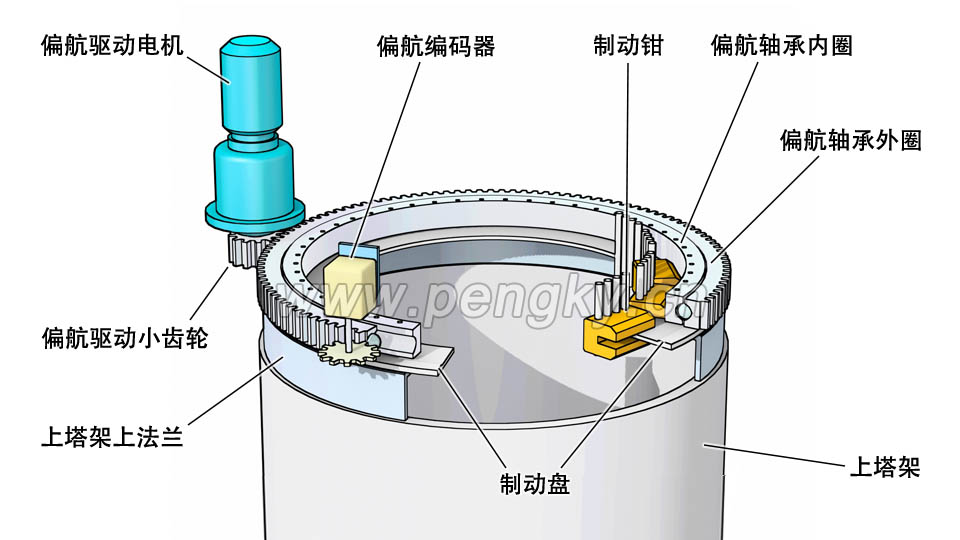

機艙的轉動是靠偏航驅動電機帶動的,電動機通過減速箱連接小齒輪,小齒輪與偏航齒輪嚙合,小齒輪轉動將圍繞偏航齒輪外周轉動。見圖3

偏航部件安裝在塔架上
圖3 ?偏航部件與塔架

偏航驅動電機

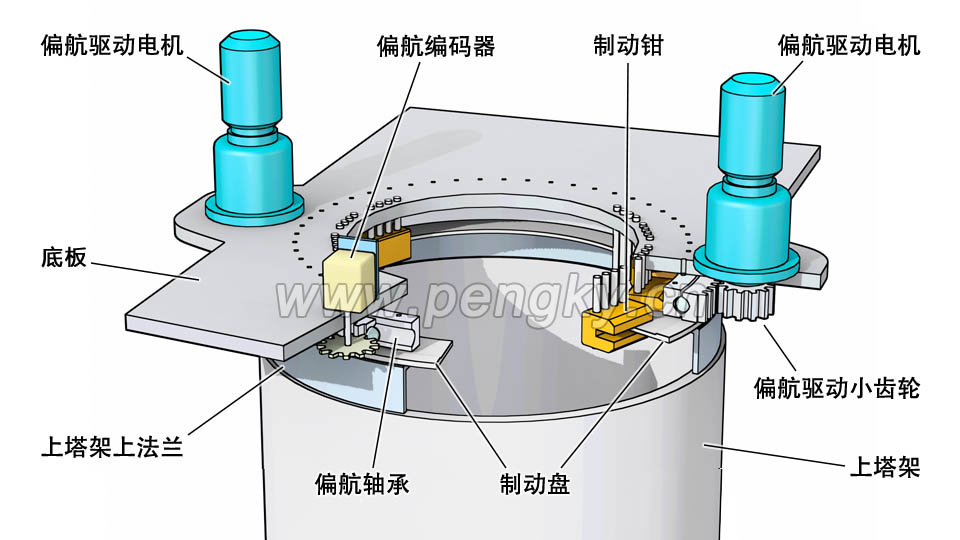

機艙底盤安裝在偏航軸承的內圈上,機艙底盤是安裝風力發電機設備的地方,也叫機架。機艙底盤上安裝有偏航驅動電機,本模型有2臺偏航驅動電機,2臺驅動電機同步運行,帶動機艙以塔架軸線為軸轉動,見圖4。偏航驅動電動機一般有兩臺至四臺,M瓦級以上的風力機會多至6至8臺。

風力機偏航系統布置圖
圖4 ?風力機偏航系統布置圖

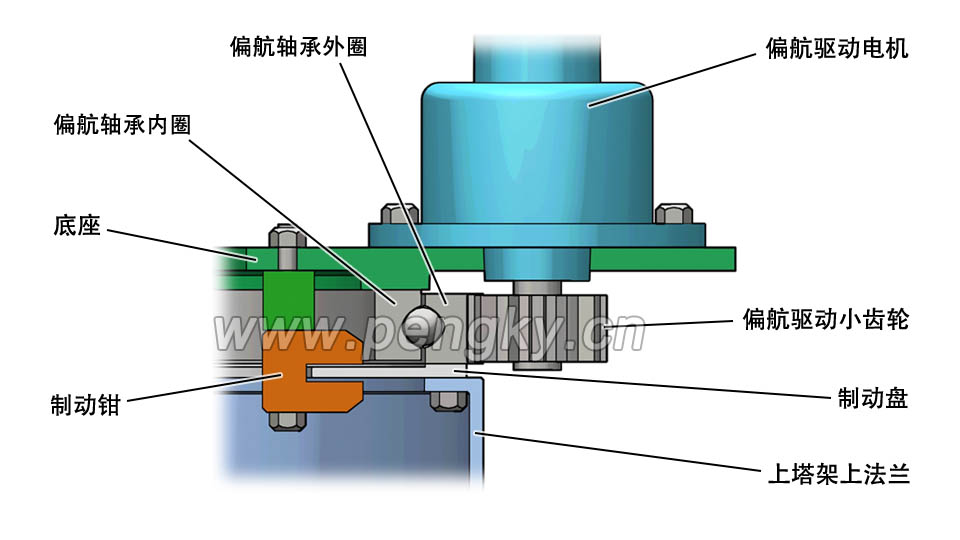

在圖5中顯示了偏航系統主要部件的布置

風力機偏航系統剖面圖
圖5 ?偏航系統剖面圖

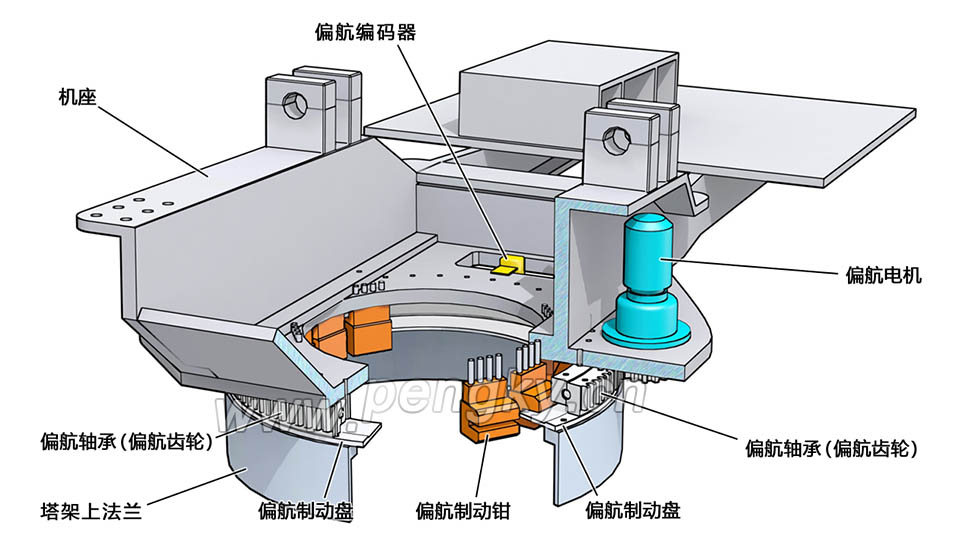

圖6是有完整機座(剖開圖)的偏航系統圖。

風力機偏航系統結構
圖6  水平軸風力機偏航系統

風向風速儀把信號傳送到控制柜,通過微處理器處理后輸出控制信號,該信號控制偏航驅動電動機的運行,當風輪軸與風向有一定偏差時就啟動偏航驅動電動機進行對風。

偏航制動裝置

偏航系統實現偏航對風,對風后還要使風力發電機組機艙保持穩定位置,就需要一套制動裝置。偏航制動裝置主要由偏航制動盤偏航制動鉗組成。偏航制動盤與偏航軸承外圈一同固定在塔架上法蘭上,見圖2。偏航制動鉗安裝在機艙底盤上,見圖3、圖4、圖5。

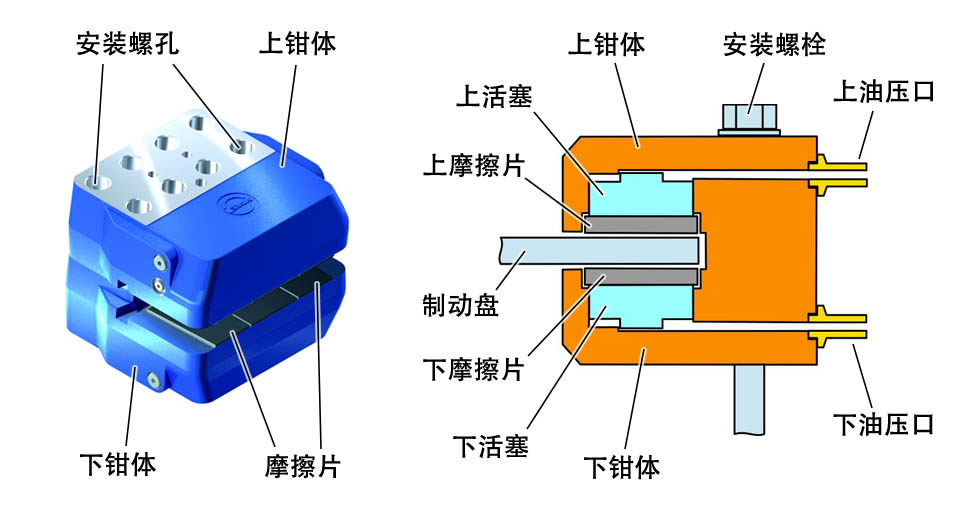

圖7左是偏航制動鉗外觀圖,圖7右是偏航制動鉗剖面示意圖,這是一個常開型無彈簧復位液壓制動鉗。在制動鉗上半部有一個活塞缸,缸內有活塞,活塞下端是摩擦片,當高壓油進入活塞缸,推動活塞向下移動,使摩擦片緊壓在制動盤上。制動鉗下半部結構完全相同,高壓油進入活塞缸推動活塞向上移動。這樣上下活塞一同加壓,夾緊制動盤,起到制動作用。 通常每個偏航制動鉗上下各有3個活塞缸。較小的風力機有4-6個制動鉗,大的風力機有十幾個制動鉗。

風力機的偏航制動鉗
圖7 ?風力機的偏航制動鉗

偏航制動鉗在對風時也會有一定的油壓,對制動盤進行輕微制動,工作在阻尼制動狀態,使機艙對風轉動平穩。在對風后則加大油壓制動,使機艙穩定,避免對偏航齒輪的沖擊。

解纜裝置

發電機輸出電纜信號電纜是從機艙通過塔架到地面,小微型風力發電機在偏航轉軸處裝有滑環裝置,發電機輸出電纜通過滑環連接塔架內的電纜,通過滑環向外輸送電力,風力機發生多圈的偏航轉動也不會扭壞電纜。

對于中大型風力發電機,輸出電壓高、電流大,滑環無法承受,發電機輸出電纜一直連到塔底配電箱,如果機艙在對風時過多朝一個方向旋轉,會扭壞電纜。

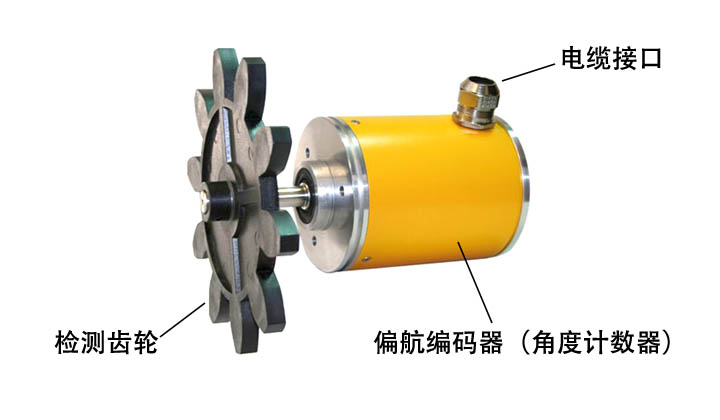

要對偏航角度進行測量,防止單向過轉扭壞電纜。安裝偏航編碼器偏航傳感器),也稱為扭纜傳感器。編碼器的檢測齒輪與塔架的偏航齒輪緊密嚙合,見圖3、圖4。圖8是網上的偏航編碼器實物圖。

風力機的偏航編碼器
圖8 ?風力機的偏航編碼器

當機座轉動時編碼器可測出轉動角度,編碼器內采用光電編碼盤,每轉一個齒輸出若干脈沖,精度很高。控制系統發現單向偏航轉動過度時,就停機,反向偏航旋轉進行解扭。當電纜扭轉超過2圈(720度),就啟動解扭,使電纜扭轉角度在180度之內。

中小型風力機也可以采用電磁感應轉速傳感器直接對偏航齒輪的齒計數,實現偏航轉角的測量。

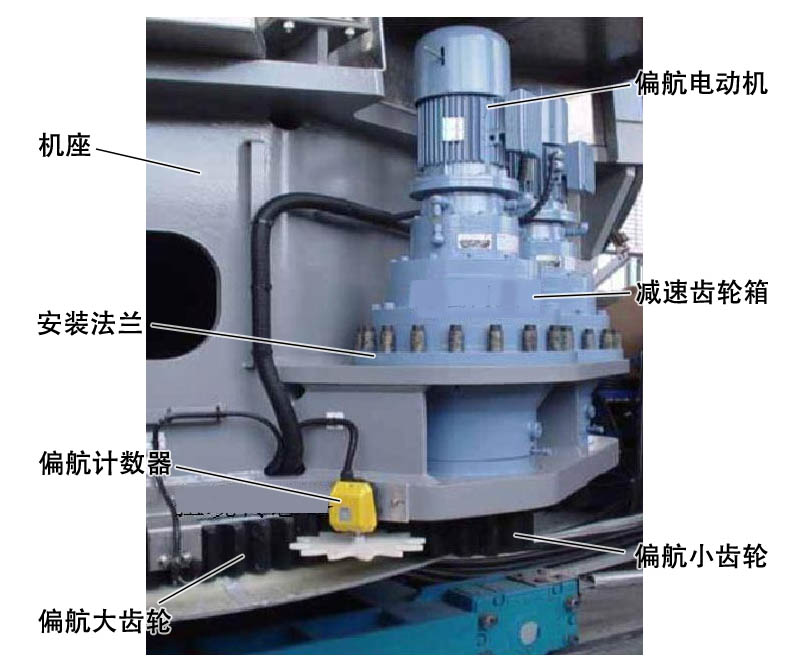

圖9是從網絡轉載的實物照片,照片中有偏航驅動電機、偏航編碼器等偏航設備。

偏航驅動電機與偏航傳感器
圖9  偏航驅動電機與偏航傳感器

有的風力機利用偏航驅動電動機進行磁力剎車,使制動更平穩。

有些中小型風力機的偏航軸承采用滑動軸承,可降低偏航系統的成本,這里就不做介紹了。

下面是風力機模型偏航系統相關裝置運行的3D動畫 ?

水平軸風力機偏航系統運轉動畫
