在水平軸風力機欄目風的測量課件中介紹了幾種常用的測風傳感器，近幾年 測風激光雷達開始用于風力發電機測風，我國金風集團在6MW的風力發電機組中采用了激光雷達測風。下面介紹測風激光雷達的基本原理。

測風激光雷達是建立在多普勒效應理論基礎上，下面介紹什么是多普勒效應。

在1842年，奧地利數學家、物理學家多普勒路過鐵路旁，一列火車從他身旁馳過，他發現火車從遠方駛來時汽笛聲變響，音調升高，而火車駛離時汽笛聲變?nèi)酰粽{(diào)降低。視頻1演示了這個現象（視頻來自網絡）。

這個物理現象引起多普勒極大興趣，經過研究得出如下結論。

聲源向觀測者運動時，聲波的波長減小（頻率升高），音調升高；當聲源離開觀測者而去時，聲波的波長增加（頻率降低），音調降低。

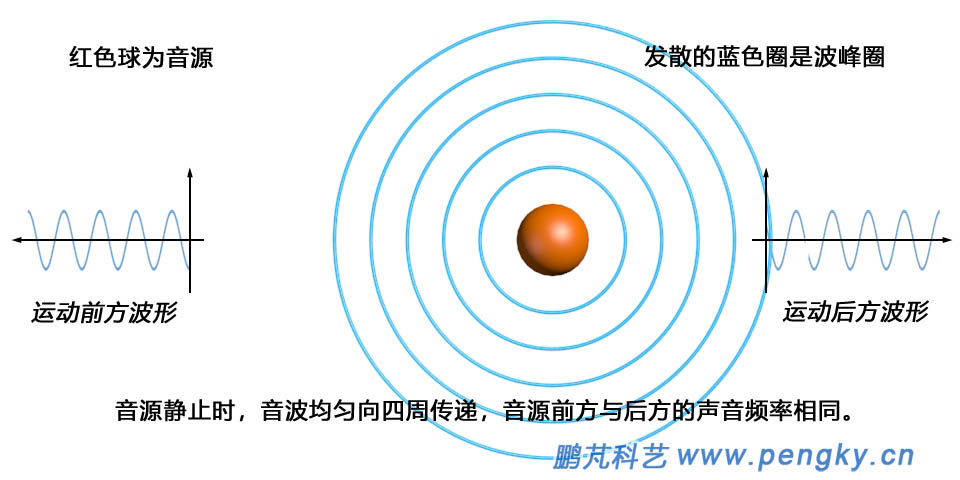

在圖1中，音源（橙紅色小球）靜止時，在音源前方聽到的聲音與音源后方聽到的聲音頻率相同。

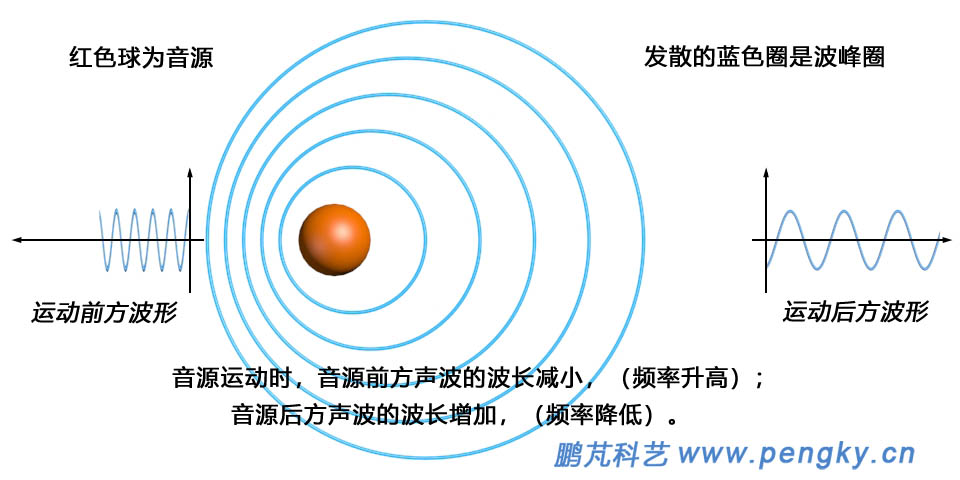

圖2是音源向前方移動時，在音源前方聽到的聲音頻率比音源后方聽到的聲音頻率要高。

下面的動畫演示這一現象。注：動畫僅表示音源靜止與運動時前方與后方聲音頻率的不同，并不表現頻率變化的過程。

音調的變化同聲源與觀測者間的相對速度和聲速的比值有關。這一比值越大，改變就越顯著，這就是“多普勒效應”，由此產生的頻率變化稱為多普勒頻移。

多普勒效的數學公表達式：

觀察者和發射源的頻率關系為

 F1 為觀察到的頻率；
      F 為發射源于該介質中的原始發射頻率；
      V為波在該介質中的行進速度；
      V0為觀察者移動速度，若接近發射源則前方運算符號為 + 號, 反之則為 - 號，觀察者靜止則為0；
      Vs為發射源移動速度，若接近觀察者則前方運算符號為 - 號，反之則為 + 號。

多普勒效應不僅適用于聲波、對無線電波與光波同樣適用。

在空中含有許多氣溶膠顆粒，是指均勻分散于大氣中的固體微粒和液體微粒，例如霧、煙、霾、微塵和煙霧等。測風激光雷達向空中發射激光束，激光照射到這些氣溶膠顆粒會產生反射，運動顆粒的反射波會出現多普勒頻移，頻移值為發射波與反射波頻率之差。

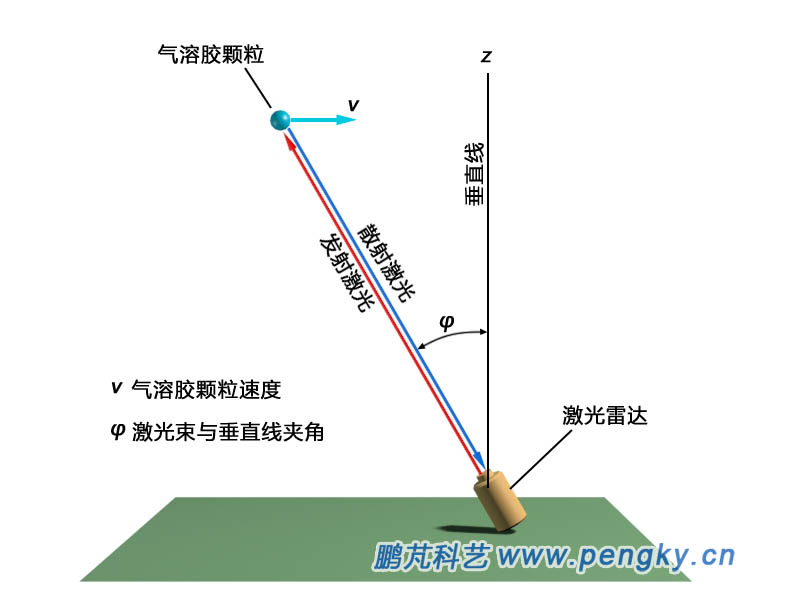

在圖3中，激光雷達發射的激光波與地面垂直線的夾角為φ，激光遇到氣溶膠顆粒會會產生反射，激光雷達接受到反射波后進行處理。通過發射波與接受波氣溶膠顆粒時間差得到氣溶膠顆粒與雷達的距離L

氣溶膠顆粒的高度h=L·cosφ
     通過發射波與接受波的頻移Δf計算到氣溶膠顆粒相對雷達的運動速度Vs，
     氣溶膠顆粒的水平移動速度V=Vs·sinφ

氣溶膠顆粒的水平移動速度V僅是朝向激光雷達垂直線z方向的速度，并不是實際的風向與風速。要得到實際的風向風速通常使用3維激光測風雷達。

采用所謂圓錐掃描技術的3維激光測風雷達非常實用于低空風場的測量。激光測風雷達向空中發射3束或更多的激光束。

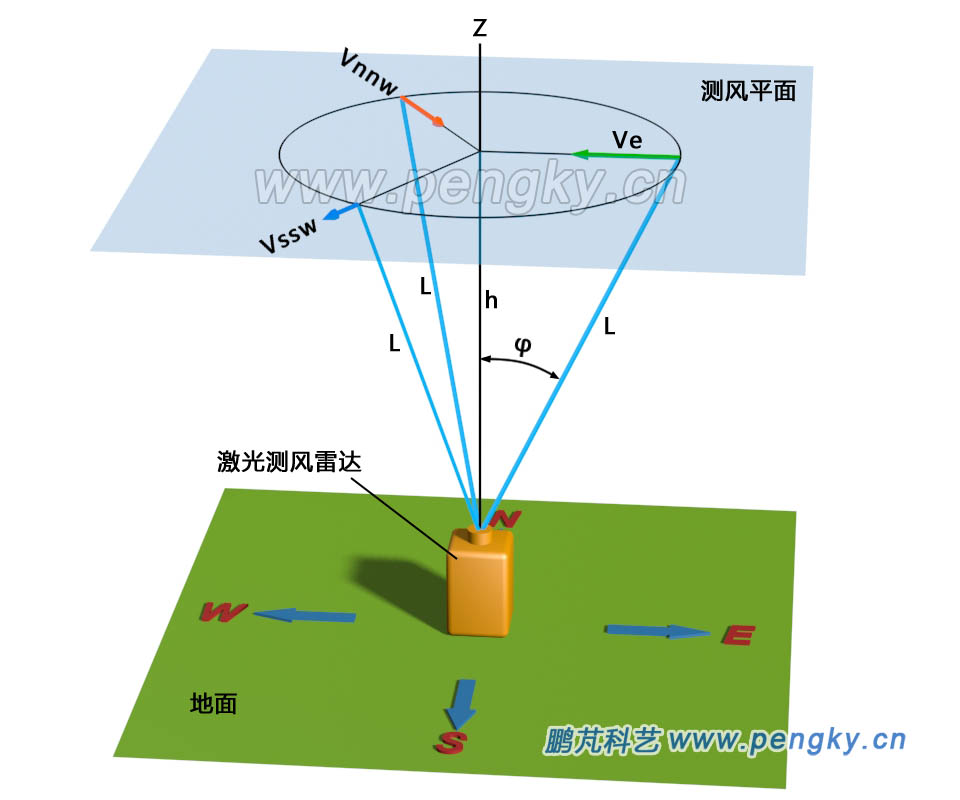

圖4是發射3個激光束的激光測風雷達，3個激光束與激光雷達垂直軸Z的夾角都為φ，3個激光束在水平面的夾角為120度，測風平面的高度h。根據前面介紹的原理，可以同時測得3 個方向相對Z軸的風速Ve，Vnnw，Vssw，把這3個風速矢量進行合成，就可得到此刻h高度上的水平風速與風向。

3個或多激光束個通常由一個激光發射接受器旋轉掃描完成。

看起來視乎很簡單，實際上非常復雜，大氣中滿是氣溶膠顆粒，反射的波非常復雜，是大量反射波的疊加，如何從海量的雜波中選出所需的波是非常復雜的技術，要使用精密的模擬與海量的數字處理技術方可解決。所以目前激光測風雷達的造價還十分昂貴，但隨著器件性能的提升，價格會逐漸降低。

由于激光雷達可測任意高度的風場，而且是實時監控，非常方便。一些激光雷達可測十幾公里高的風場，在機場，火箭、導彈發射場首先得到應用，不過要測高空某點的風況，可能要幾個激光雷達在不同位置同步測量方可準確。

目前風電場的評估也開始使用激光測風雷達，比起建測風塔還是方便許多，特別是海上漂浮式激光測風系統可免去建海上測風塔的困難，在歐洲已開始使用海上漂浮式激光測風系統，據報道國內剛購進兩臺試用。

風力發電機組通常在機艙上部安裝機械式測風裝置，由于安裝在風輪后面，受到旋轉葉片的遮擋，葉片的尾流對風速與風向影響都較大，這些滯后與不準確的數據使風力機無法運行在最佳狀態。采用激光測風雷達可測得風輪前方數十米至數百米的風況，高度從地面到數百米均可檢測。

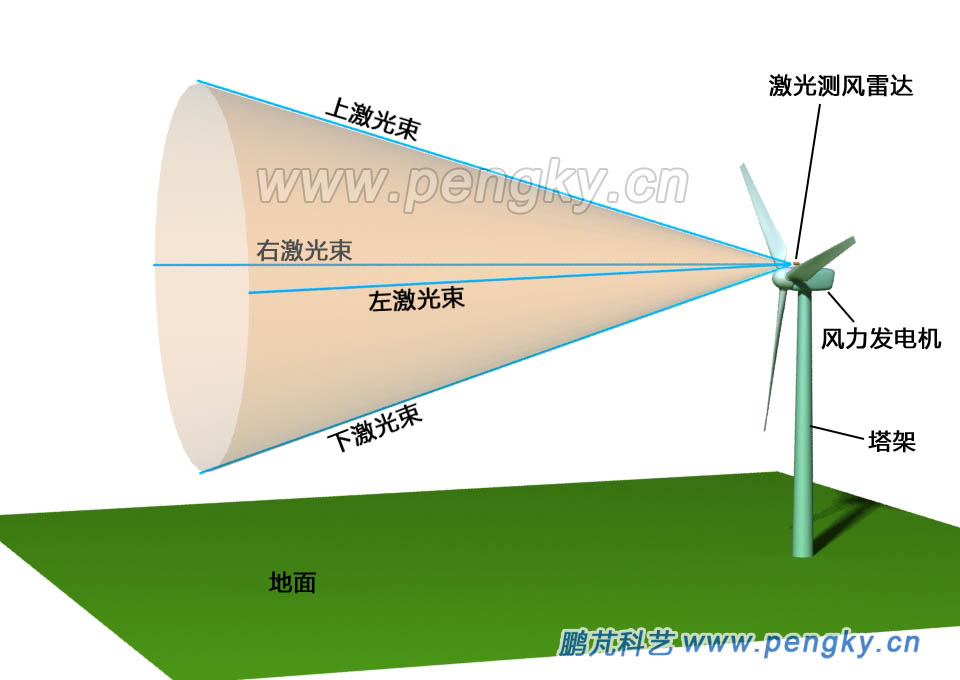

圖5是風力機測風雷達測風示意圖，在機艙上部安裝的激光測風雷達，雷達對風力機前方進行掃描，圖中表示上下左右的掃描激光束，淺紅色圓錐是激光束掃描測風的空間。其原理與3維激光測風雷達相同，只是方向變?yōu)樗剑嬎惴椒ㄓ兴兓选?

這些數據讓風力機提前預知來風狀況，為風力機控制作好預前準備，達到最佳運行效果，不但可以提高風力機的效率，還可風力機對突變的來風做好應急準備，減小受損可能。激光雷達測風技術使風力發電機組的控制走向智能化。

據報道國內已有部分風電企業在進行相關試驗，金風科技已在6MW的風力發電機組中使用了激光雷達測風技術。

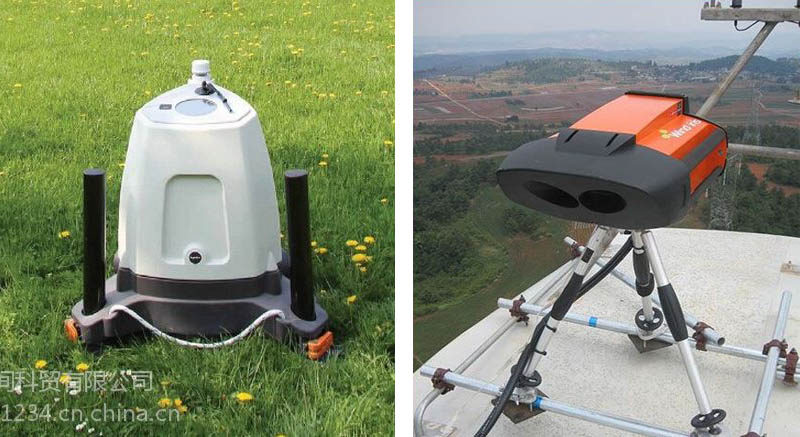

圖6是網絡上的激光測風雷達，左圖是3維激光測風雷達，右圖是安裝在機艙上的風力機機載激光測風雷達。

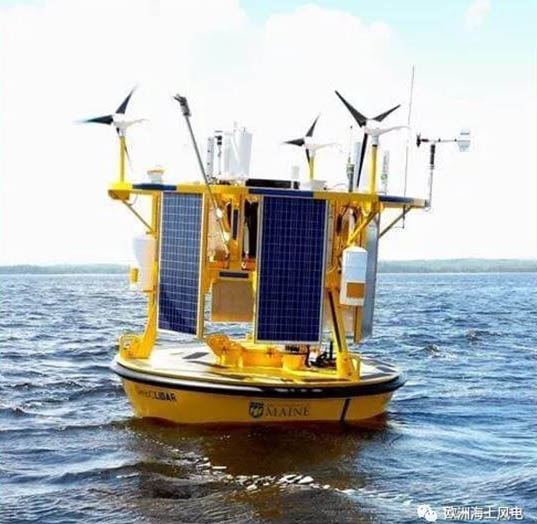

圖7是網絡上的歐洲漂浮式激光測風系統照片
