| 水平軸風力發電機組傳動鏈總成裝配 |
| Horizontal Axis Wind Turbine Drive Chain Assembly |
傳動鏈主要由風力機主軸、主軸承、齒輪箱、發電機、制動裝置組成，是從風輪到發電機的轉動傳遞系統。 |
| 1. 主軸總成裝配 |
主軸是風輪的轉動軸，主軸前端有安裝輪轂的法蘭盤，主軸軸承裝配在主軸的前軸頸，主軸的聯軸器軸頸(小頭端)連接齒輪箱。主軸的內孔是動力電纜、信號電纜、液壓油管的通道。圖1是2個主軸的圖片。 |
 |
| 圖1 ?風力發電機組的主軸 |

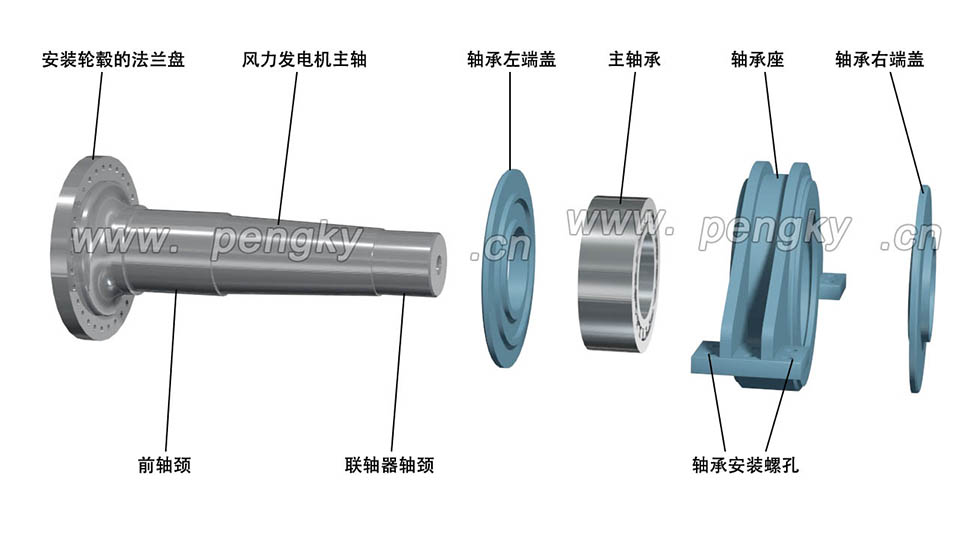

主軸通過軸承安裝在風力發電機底座上，主軸的軸承采用調心滾子軸承，軸承相關零件較多，工藝也較復雜，軸承的裝配在風力發電機組廠家進行。本課件僅介紹滾子軸承、軸承座、軸承左端蓋、軸承右端蓋等主要零件的裝配，見圖2。軸承結構參見“風力發電機的軸承”課件。 |
 |
| 圖2 ?風力機主軸與軸承部件 |

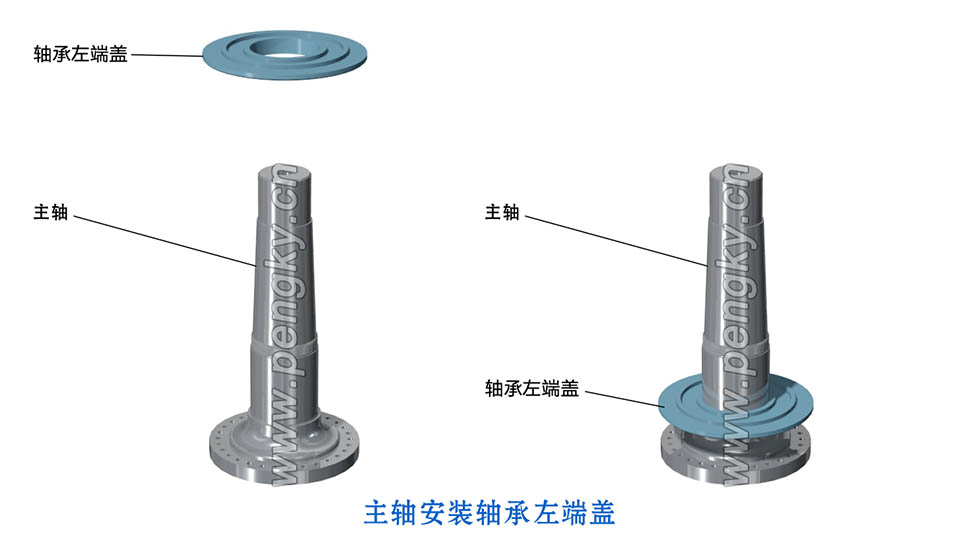

下面介紹主軸軸承的裝配。將主軸立在工作臺面上，首先將軸承左端蓋安裝在主軸前軸頸前端，圖3左圖是待安裝狀態，圖3右圖是安裝好狀態。 |
 |
| 圖3 ?在風力機主軸上安裝軸承左端蓋 |

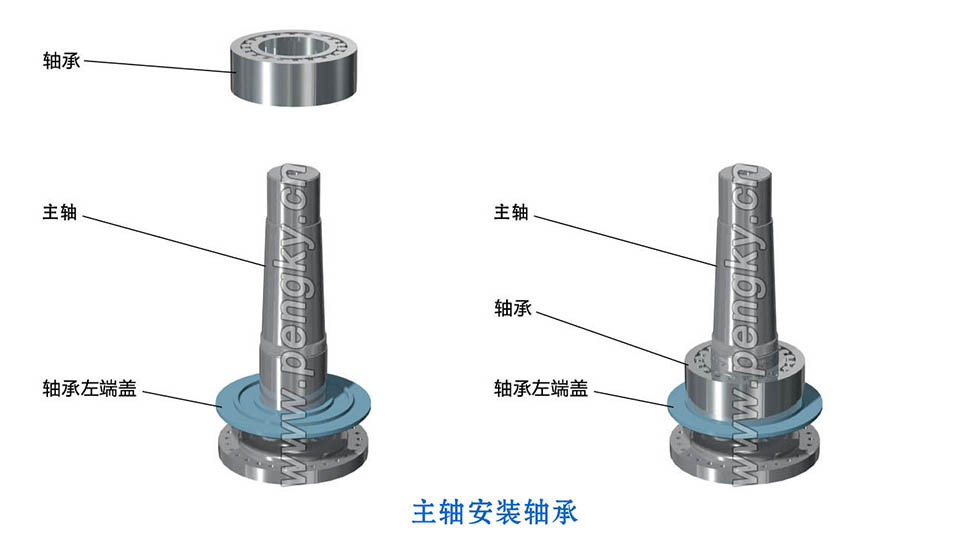

將滾子軸承放在軸承加熱器上進行感應加熱，使軸承內圈膨脹。軸承內圈溫度加熱不超過100度（溫度過高會使軸承退火），滾子軸承達到溫度立即套入主軸前軸頸，向下壓緊，待軸承冷卻后就緊固在主軸上。圖4左圖是待安裝狀態，圖4右圖是主軸安裝好滾子軸承的狀態。 |
 |
| 圖4 ?在風力機主軸上安裝滾子軸承 |

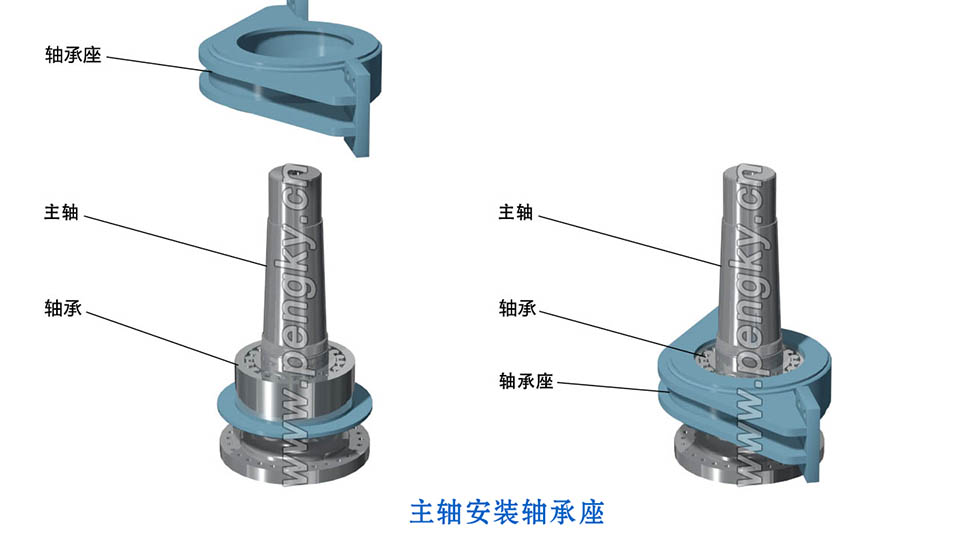

將軸承座向下壓，使?jié)L子軸承緊固在軸承座內，見圖5右圖。 |
 |
| 圖5 ?將軸承安裝到軸承座內 |

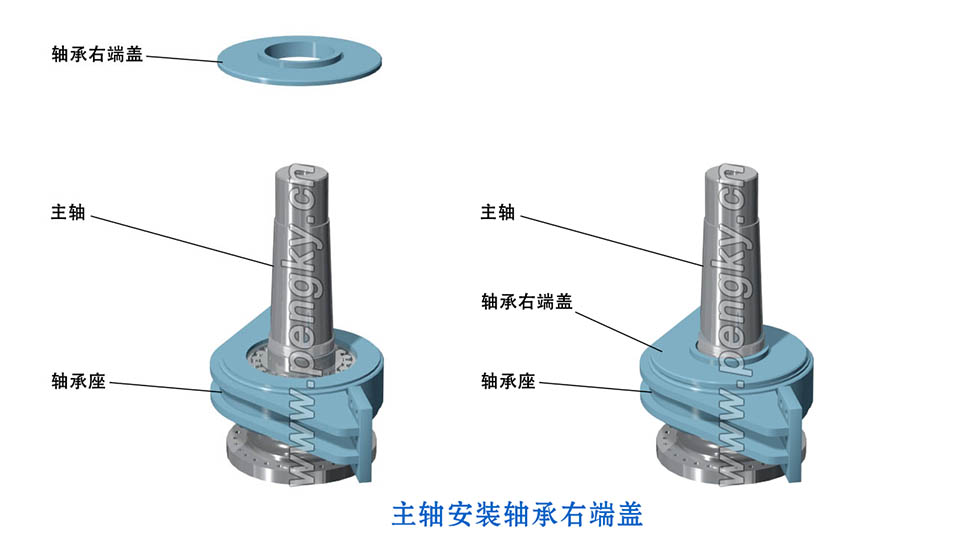

將軸承右端蓋安裝在軸承座上，圖6右圖是安裝好狀態。 |
 |
| 圖6 ?軸承右端蓋安裝在軸承座上 |

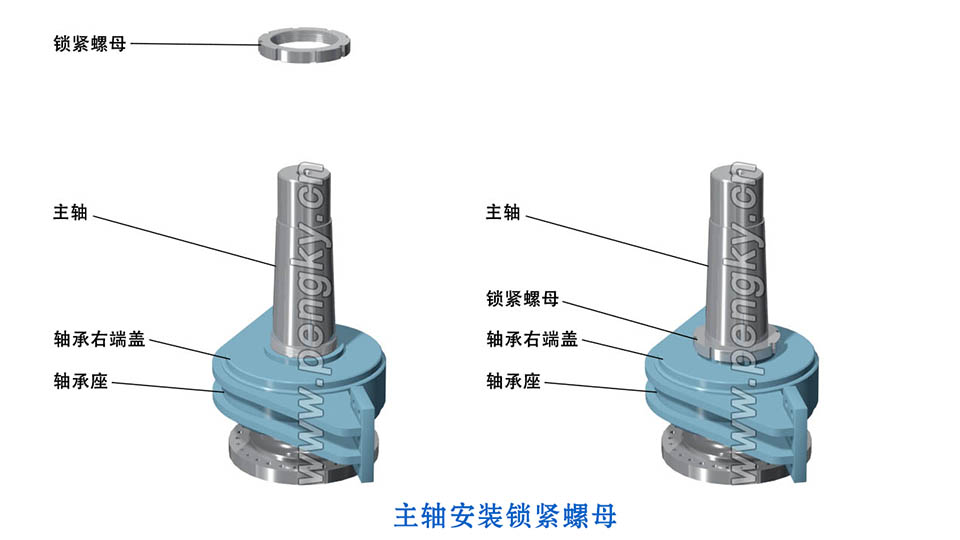

將左端蓋與右端蓋用螺栓緊固在軸承座上。套上主軸鎖緊螺母并旋緊，見圖7右圖。 |
 |
| 圖7 安裝主軸鎖緊螺母 |

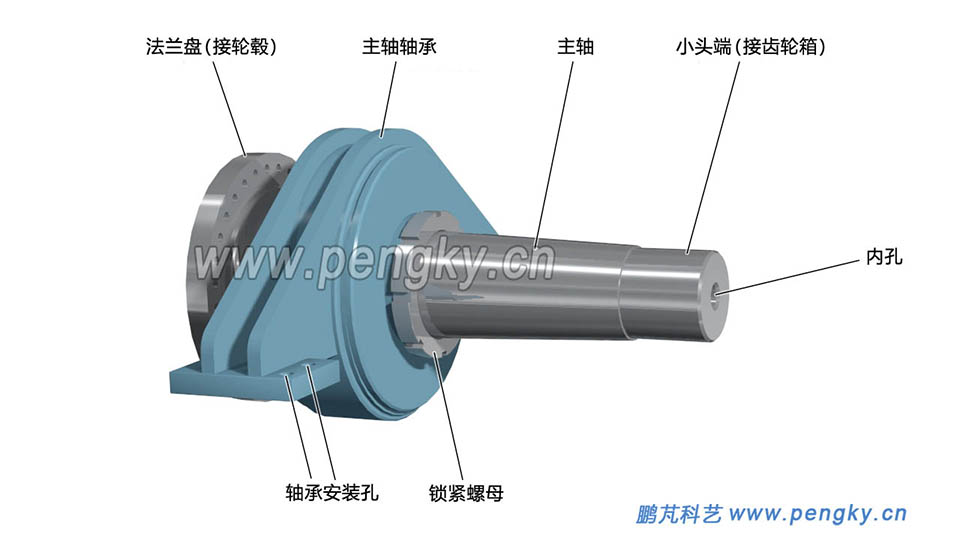

安裝好軸承的主軸稱為主軸組對，見圖8。 |
 |
| 圖8 ?裝配好軸承的風力機主軸 |
| 2. 齒輪箱與主軸組對裝配 |

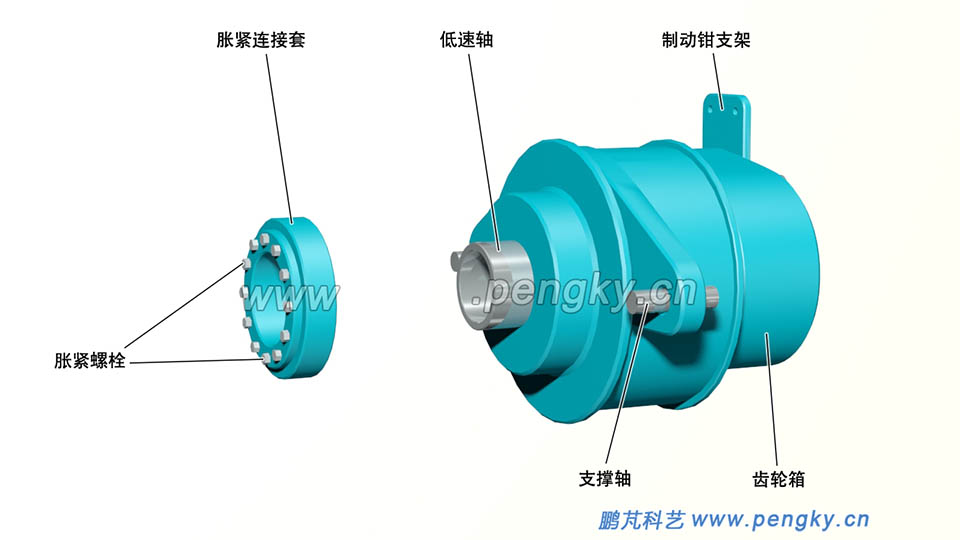

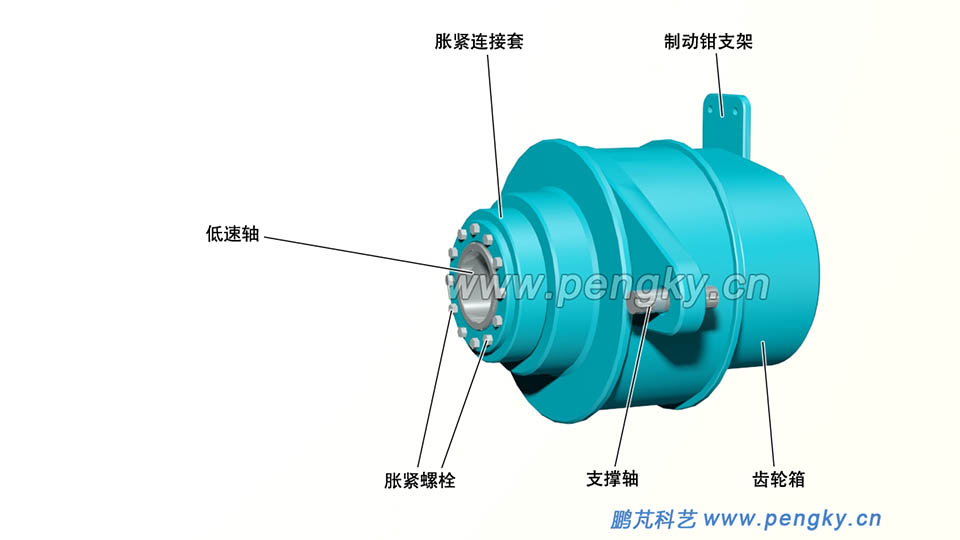

齒輪箱把主軸的低速旋轉增速為高速旋轉，有關齒輪箱的基本結構參見“行星齒輪增速箱”與“圓柱齒輪增速箱”課件。 主軸與齒輪箱通過脹緊連接套連接，圖9是脹緊連接套與齒輪箱。 |
 |
| 圖9 ?風力機齒輪箱與脹緊連接套 |
先將脹緊連接套套在齒輪箱低速軸上，見圖10。 |
 |
| 圖10 ?脹緊連接套裝配在齒輪箱低速軸上 |

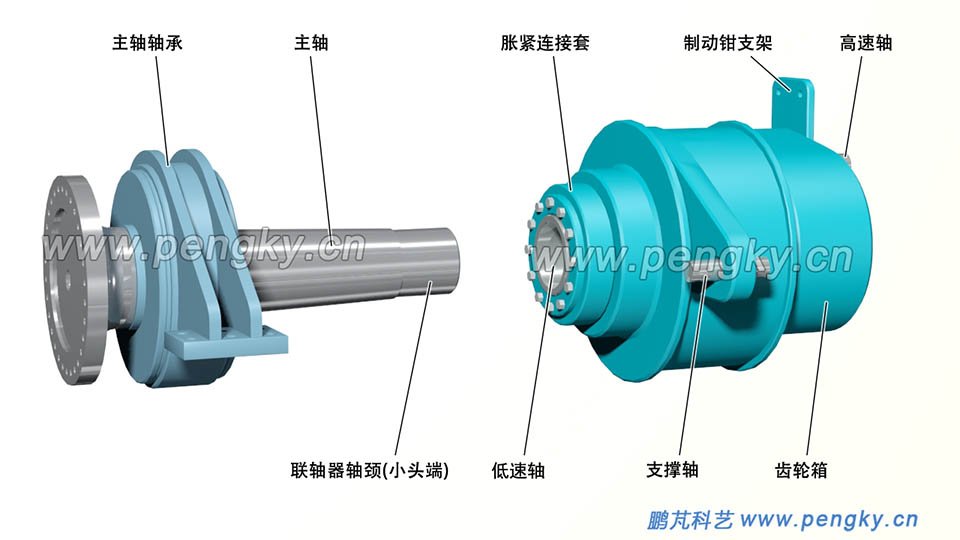

圖11是主軸組對與齒輪箱，主軸的聯軸器軸頸(小頭端)將插入齒輪箱的低速軸軸孔。 |
 |
| 圖11 ?風力發電機的主軸組對與齒輪箱 |

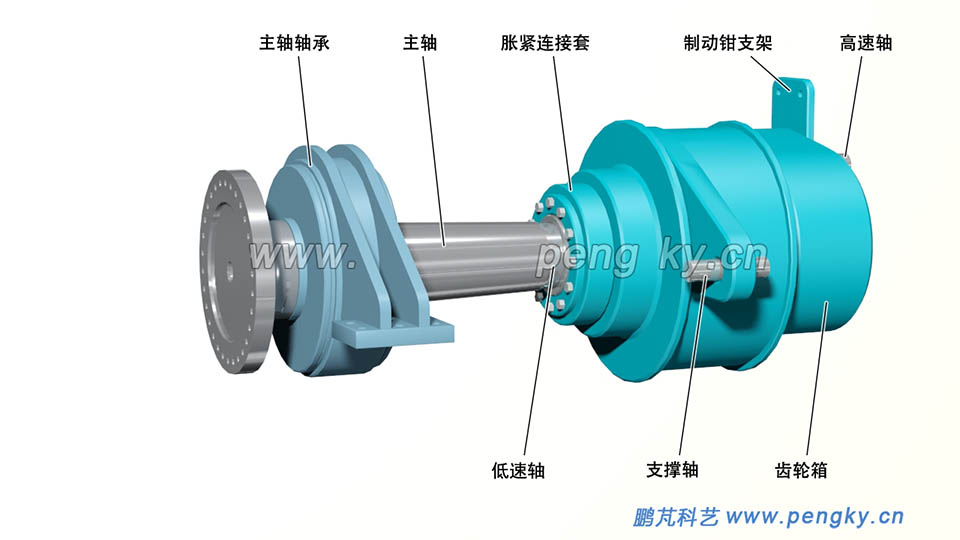

主軸的聯軸器軸頸(小頭端)插入齒輪箱的低速軸軸孔后，旋緊脹緊連接套上的脹緊螺栓即可緊固主軸與齒輪箱低速軸的連接，組合體稱為齒輪箱與主軸組對，見圖12。 |
 |
| 圖12 ?風力機齒輪箱與主軸的組對 |
| 3. 齒輪箱與主軸組對的安裝 |

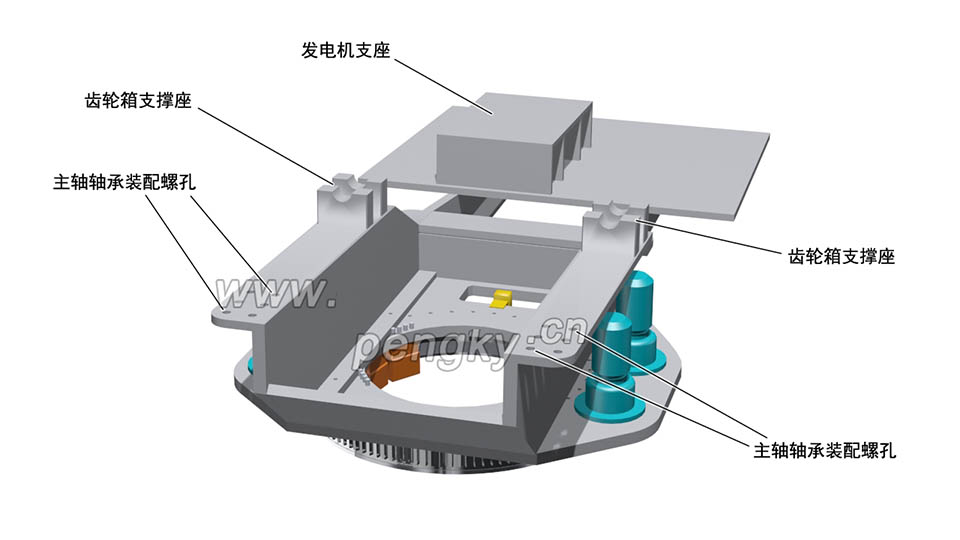

圖13是已經安裝好偏航系統的風力機底座，圖中標注了各大部件的安裝位置，組對好的齒輪箱與主軸要安裝到風力機底座上。 |
 |
| 圖13 ?風力發電機底座有偏航系統 |

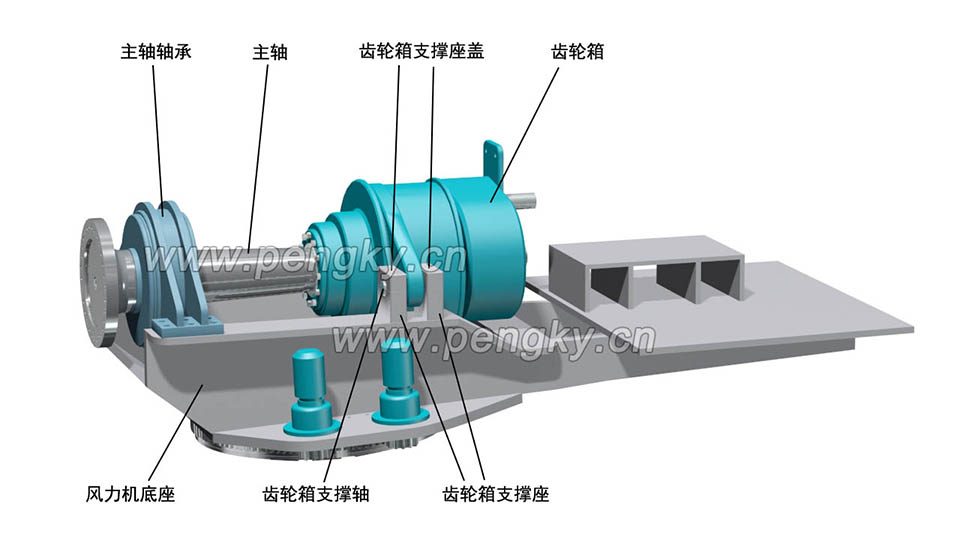

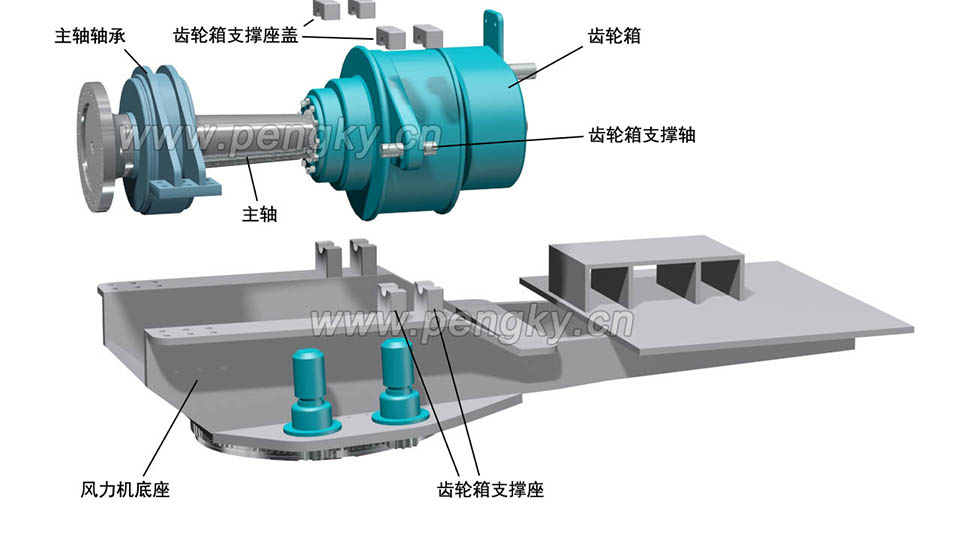

齒輪箱與主軸組對與底座的裝配主要是兩個部位，主軸軸承通過螺栓固定在底座前端，齒輪箱支撐軸安裝在齒輪箱支撐座上，由支撐座蓋壓緊固定，見圖14。 |
 |
| 圖14 ?風力機齒輪箱與主軸組對與底座的裝配 |
圖15是風力機齒輪箱與主軸組對安裝在風力機底座上。 |
 |
| 圖15 ?風力機齒輪箱與主軸組對安裝在風力機底座上 |
| 4. 安裝高速軸制動裝置 |

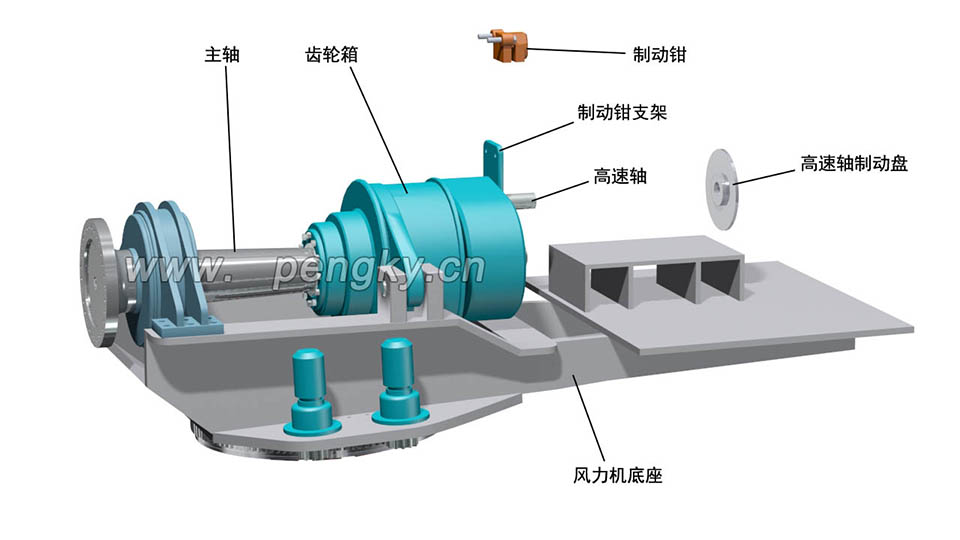

水平軸風力發電機的制動裝置安裝在齒輪箱的高速軸上，主要由制動盤與制動鉗組成。見圖16。 |
 |
| 圖16 ?風力發電機的高速軸制動盤與制動鉗 |

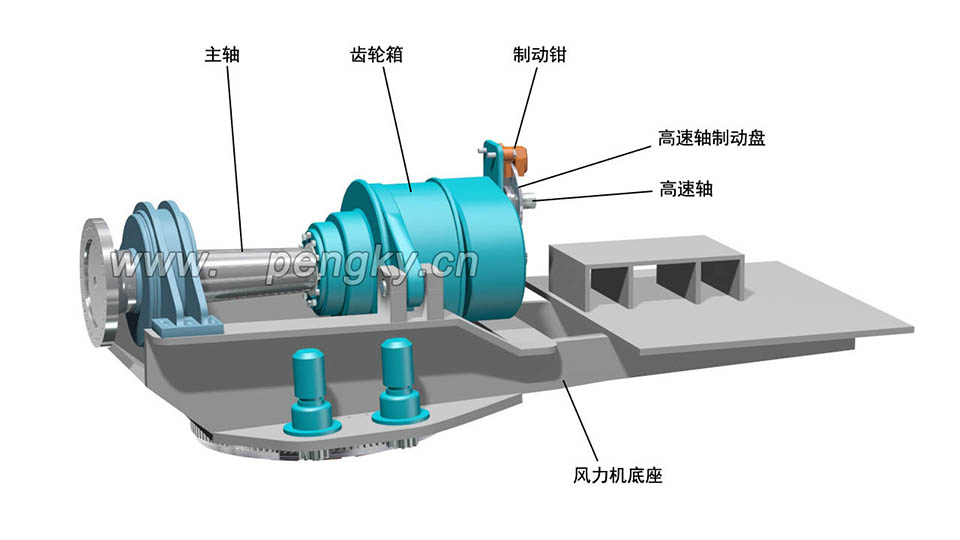

將制動盤安裝在齒輪箱高速軸上，再將制動鉗安裝在齒輪箱的支架上，見圖17。 |
 |
| 圖17 ?風力發電機的制動盤與制動鉗安裝在齒輪箱高速軸上 |
| 5. 安裝發電機 |

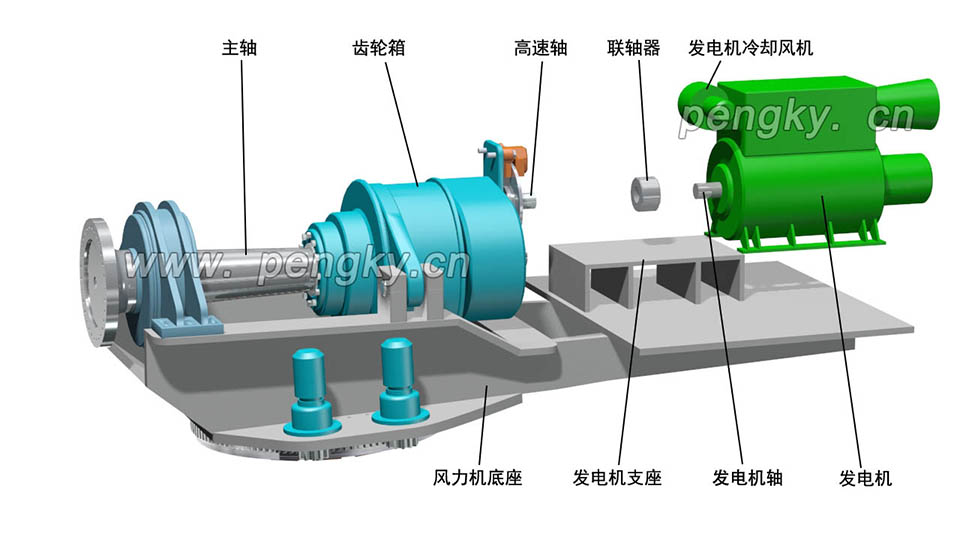

目前采用齒輪箱增速的風力發電機多使用雙饋風力發電機。 發電機軸與齒輪箱高速軸通過聯軸器連接，聯軸器有多種，風力發電機較多使用有彈性元件的撓性聯軸器或膜片聯軸器、輪胎式聯軸器等，見圖18。 |
 |
| 圖18 ?安裝風力發電機 |

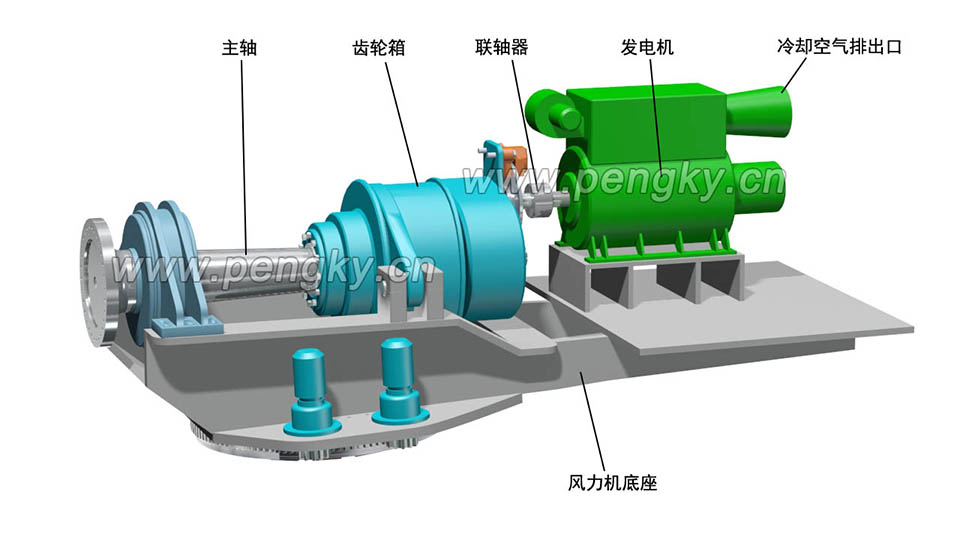

圖19是安裝好發電機的傳動鏈總成。 |
 |
| 圖19 ?安裝好發電機的風力發電機傳動鏈總成 |
下面是水平軸風力發電機組傳動鏈總成的裝配順序動畫 |
| 水平軸風力發電機組傳動鏈總成裝配順序 |
 |
課件動畫僅表示部件安裝的起始與結束狀態，不涉及具體裝配路徑與操作。為簡潔清晰，動畫中存在一物體穿越另一物體現象，請勿誤解。 |
|
