如何對升力型垂直軸風力機葉片攻角進行簡單而有效的控制,是大家在努力解決的課題,在葉片角度可變的垂直軸風力機一節中,已介紹了一種離心滑塊控制葉片擺動角度的風力機,這里再介紹一種采用離心力與風力直接控制葉片偏擺的垂直軸風力機,是本站推出的葉片攻角控制技術,供大家參考。 |
基本結構 |

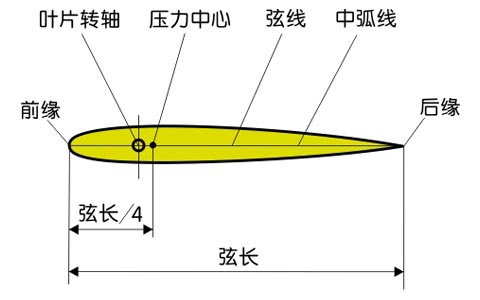

風力機葉片采用直葉片,也就是所謂H型風輪。在葉片上有葉片轉軸,葉片轉軸位置在葉片的氣動中心附近,設在氣動中心前側是基本方案(對稱翼型的氣動中心與壓力中心均在離葉片前緣1/4葉片弦長位置),葉片轉軸在葉片中弧線上(對稱翼型中弧線與弦線重合),見圖1。 |

圖1-葉片轉軸在壓力中心前側 |

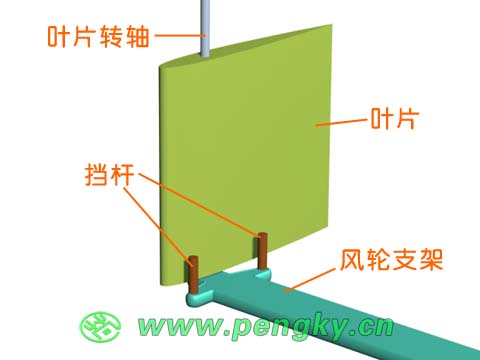

葉片通過葉片轉軸安裝在風輪的葉片支架上,葉片可繞軸轉動,在風輪支架上有兩個檔桿,用來限制葉片擺動角度,見圖2。 |

圖2-安裝在風輪支架上的葉片 |

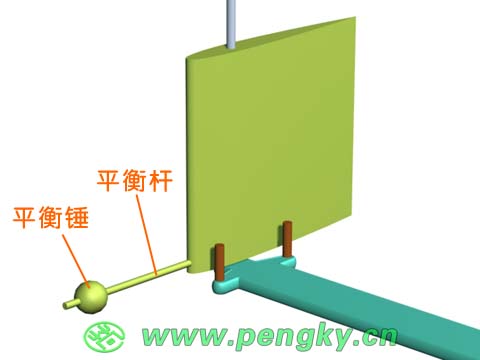

壓力中心是風對葉片作用力的合力作用點,對稱翼型在不失速狀態下運行時,壓力中心在離葉片前緣1/4葉片弦長位置;運行在不失速狀態下的非對稱翼型,在較大攻角時壓力中心也在離葉片前緣1/4葉片弦長位置,在小攻角時壓力中心會沿葉片弦長向后移。無論對稱翼型或非對稱翼型,在失速時風對葉片作用力的合力作用點也均在1/4葉片弦長之后,所以葉片在任何風向下均能隨風擺動。 葉片的重心必須在葉片轉軸上,由于葉片轉軸在葉片弦線前部不到1/4的地方,較難做到前后平衡。可在葉片的前方固定平衡桿,平衡桿的軸線在葉片弦線的延長線上,在平衡桿上有位置可調節的平衡錘,通過調節平衡錘的位置使葉片的重心在葉片轉軸上,見圖3。 |

圖3-平衡葉片后部質量的平衡錘 |
把葉片的原始機械位置稱為無偏擺位置,其定義是:在無風時風輪在外力作用下正向旋轉時,風輪受空氣阻力最小時的葉片位置為葉片無偏擺位置。

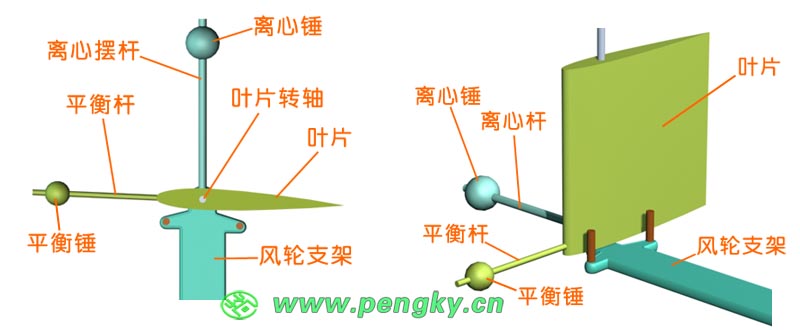

在葉片處在無偏擺位置時,在葉片朝向風輪外側一面固定有離心擺桿,離心擺桿指向風輪外側,其軸線通過葉片轉軸與風輪轉軸,離心擺桿上有位置可調節的離心錘。圖4左圖是該葉片控制擺動機構的頂視圖,圖4右圖是透視圖。 |

圖4-離心錘安裝在葉片靠風輪外側一面 |
為表示清晰,本課件的一些圖片中的離心擺桿與平衡桿都比較長,實際要短些。

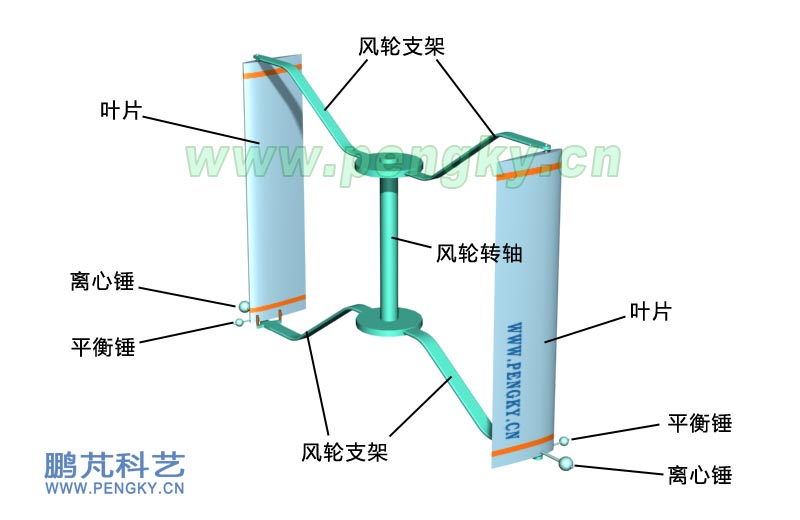

葉片、平衡桿、平衡錘、離心擺桿、離心錘是固定聯接在一起的機械構件,稱之為控擺構件,把控擺構件安裝在風輪支架上組成風輪,圖5是有二個葉片的風輪。 |

圖5-安裝有離心控擺構件的2葉片風輪 |
工作原理 |

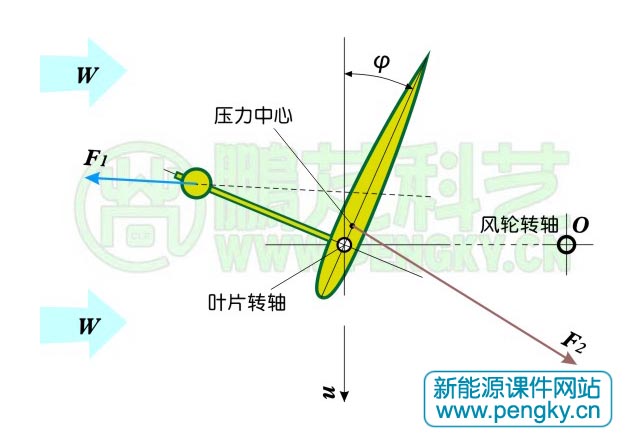

在圖6與圖7中將分析風輪在風力作用下旋轉時葉片受控偏擺時的受力情況,圖6是風葉旋轉至風輪向風側位置,圖7是風葉旋轉至風輪背風側位置,圖中僅顯示葉片、離心錘與主要力矢。箭頭W代表風力的方向,葉片正以線速度u正常運行,葉片受到以升力為主的空氣動力F2,力作用點為葉片的壓力中心;由于風輪旋轉,離心錘受到離心力F1作用,F(xiàn)1與F2相對于葉片轉軸的矩轉向相反,在兩力矩作用下葉片擺向兩力矩平衡的位置,該位置就是葉片隨風輪旋轉至該點的被控偏擺角度。下圖是風葉旋轉至風輪向風側時風葉向風輪內側偏擺的受力狀態; |
 圖6-葉片在風輪向風側的受力示意圖 |
葉片同時受到風力與離心力的作用,葉片的擺動角度是風力與離心力動態平衡的位置,是實時變化的,我們把這種控制方式簡稱為離心控擺方式。

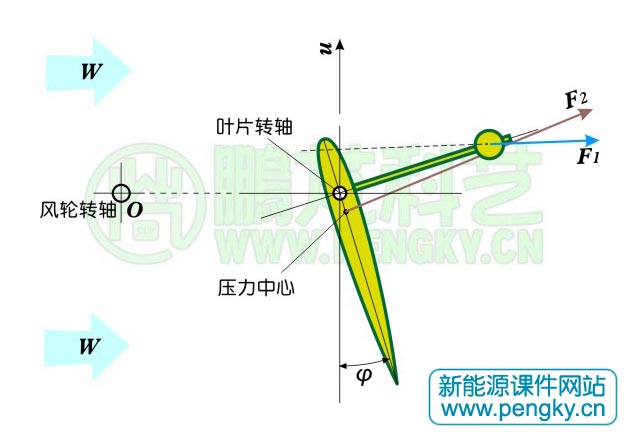

圖7是風葉旋轉至風輪背風側時風葉向風輪外側偏擺的受力情況。 |

圖7-葉片在風輪背風側的受力示意圖 |

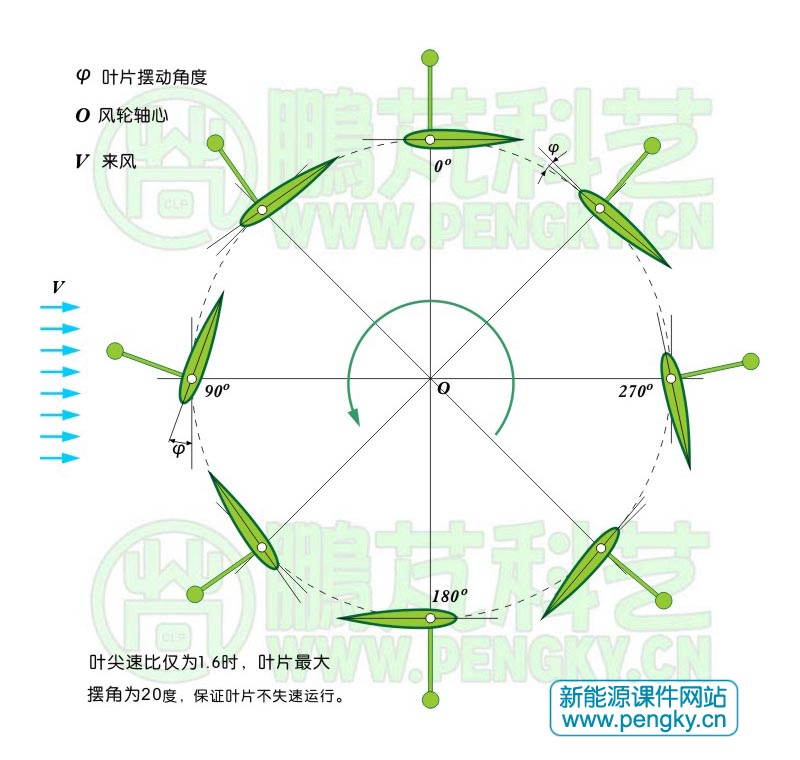

葉片在繞風輪軸旋轉的其他位置偏擺姿態見圖8,圖中選擇了8個位置,并有短線顯示該點的切線方向。該圖的葉片運行狀態約為葉尖速比1.5至2,是還未進入額定運行狀態的示意圖。 |
 圖8-葉片在各個位置的偏擺角度 |
下面有一個動畫,演示了葉片在繞風輪主軸旋轉時,葉片在不同位置的偏擺姿態,動畫中O是風輪轉軸,藍色圓圈線是葉片旋轉運動的軌跡。動畫格式: .mp4,分辨率:800x600 。 |
|
葉片在風與離心力作用下在不同位置的偏擺姿態 |
 |
在“葉片可擺動的升力型垂直軸風力機的組裝與試驗”課件中有“高速攝像下的風力機葉片擺動”的高速攝像,可去看看。
轉速越高離心力越大,風葉偏擺角度越小,在較高風速時可達較高的葉尖速比。改變離心錘的質量大小或改變離心錘在離心擺桿上的位置均可調整離心力的大小,使葉片運行在較合適的狀態。
在風輪支架上安裝有限位擋桿,設置擋桿僅僅是限止風力機起動時的葉片擺動角度,限止范圍在正負25度左右。在無風時風輪靜止,葉片停在擋桿限止范圍內的隨機位置;起風時有的葉片被風推向擋桿限止位置,有的葉片可能在順風位置,受風阻力不同,風輪會因阻力差旋轉,風輪旋轉的力矩由阻力產生,葉片對擋桿有撞擊;隨風輪轉速的提高,離心力加大使葉片偏擺角度減小,葉片對擋桿的撞擊結束,使風輪旋轉的力矩由阻力轉向升力產生,風速達到工作風速后,風輪工作在升力狀態,葉片僅有很小角度偏擺。 |
采用單個離心錘 |

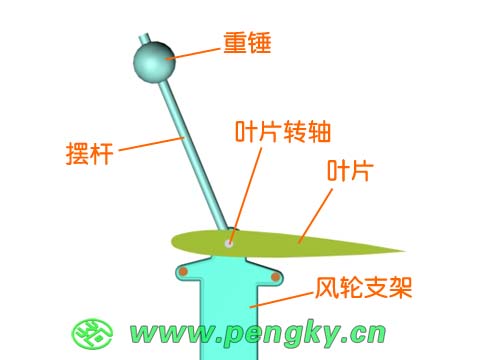

在正常使用時,平衡桿、平衡錘、離心擺桿、離心錘的位置調好后,一般不再更改,對于批量生產的定型產品可把平衡錘與離心錘合而為一,使結構更簡單,兩錘合一在力學上計算是非常簡單的。圖9便是只有單一擺桿與重錘的控擺構件,重錘是平衡錘與離心錘的合成體。 |

圖9-重錘是平衡錘與離心錘的合成體 |

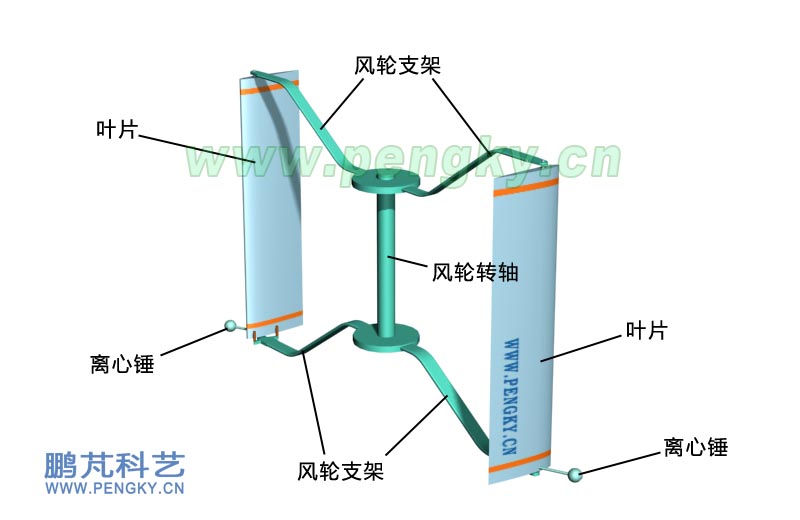

圖10是裝有單一擺桿離心錘的葉片構成的風輪。 |

圖10-安裝有單一擺桿離心控擺構件的3葉片風輪 |
圖11是離心力直接調節葉片攻角的垂直軸風力機效果圖。 |

圖11-離心力控制葉片攻角的垂直軸風力機 |
下面是這個離心力直接調節葉片攻角的垂直軸風力機動畫。動畫格式: .mp4,分辨率:800x600。 |
|
離心力直接調節葉片攻角的垂直軸風力機動畫 |
 |
性能 |
優點:從機械性能上講,采用離心力與風力直接調節葉片攻角的垂直軸風力機運動副最少、制造安裝與維護簡單、結構穩固。
能自起動,迅速進入正常的運行狀態。
重要的是離心控擺方式改善了風力機的氣動性能,由于葉片的擺動角度是風力與離心力動態平衡的位置,可以實時應對風速與負荷的突變,應對脈動風;在風速突然增加或風力機負荷突然增加(風輪轉速大幅下降)時,葉片能實時調整角度避免在失速狀態下工作。
缺點:要求葉片與控擺機構轉動慣量盡量小,對于重錘與擺桿的選擇很重要,目前主要采用實驗方式選擇。
離心力直接控制葉片擺動的方法適用于中小型升力型垂直軸風力機。 |
|
