達里厄風力機

阻力型垂直軸風力機雖然簡單可靠，安裝維修方便，但其葉尖速比在0.5至0.9左右才能獲得較高的功率輸出，也就是說葉片速度較低，風輪外沿線速度僅為風速的一半多，若風輪直徑較大時，轉速會很低。阻力型風力機的受風面積中只有一半被利用，另一半往往還做負功，所以阻力型的垂直軸風力機功率系數較低，一般不超過15%，S型阻力風力機雖可達25%，但其巨大的風葉生產制造、運輸、安裝都很困難，使其無法在大型風力機中使用，這就限制了阻力型風力機的廣泛應用。目前大中型風電主要采用水平軸風力機，屬升力型風力機，具有轉速高、風的利用率較高的優點，其運行葉尖速比通常在4以上，轉速高，最大功率系數可達50%。

垂直軸風力機也有升力型風力機，法國航空工程師達里厄（Darrieus）在1931年發明了升力型垂直軸風力機，后人習慣把升力型垂直軸風力機統稱為達里厄風力機（D式風力機），達里厄風力機的原始機型是φ形結構，在國外已運行的大中型達里厄風力機是φ形結構，中小型采用H形結構。在國內目前一些小微型升力阻力結合風力機采用φ形結構，大一些的達里厄風力機多采用H形結構，下面就H形結構達里厄風力機的原理進行介紹。

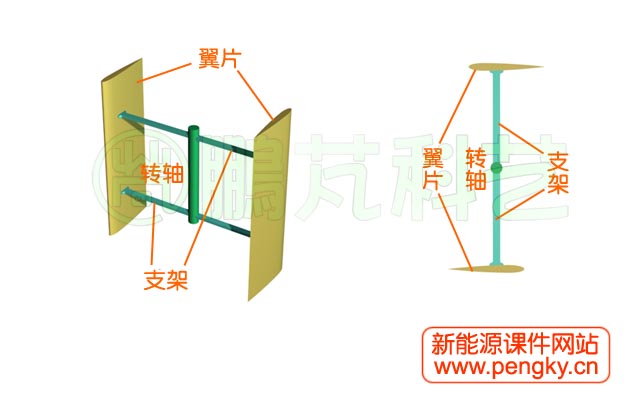

圖1是H形達里厄風力機風輪結構圖，風輪由兩片與轉軸平行的葉片阻成，葉片截面為流線型的對稱翼型，以相反方向安裝在風力機轉軸兩側，風輪繞風力機轉軸旋轉。為較清晰表示其結構，圖中將葉片弦長較實際比例進行夸大。

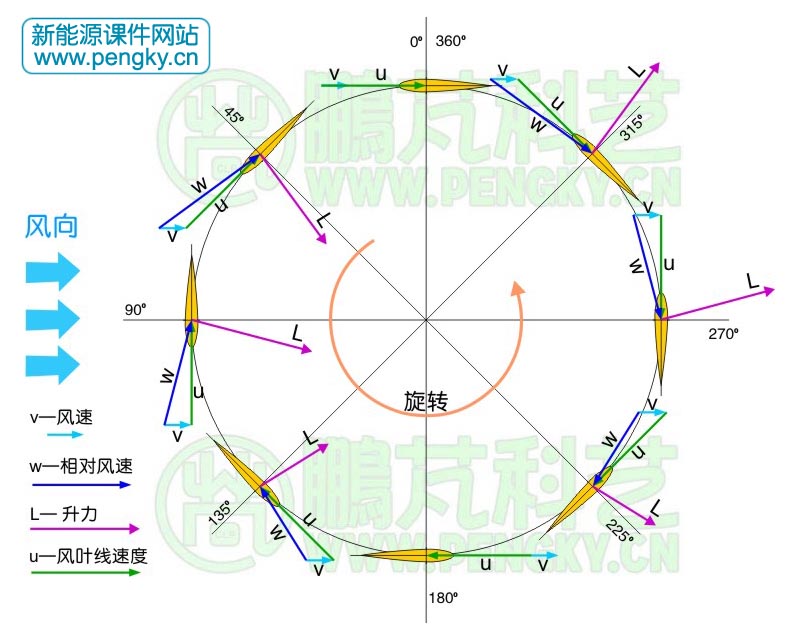

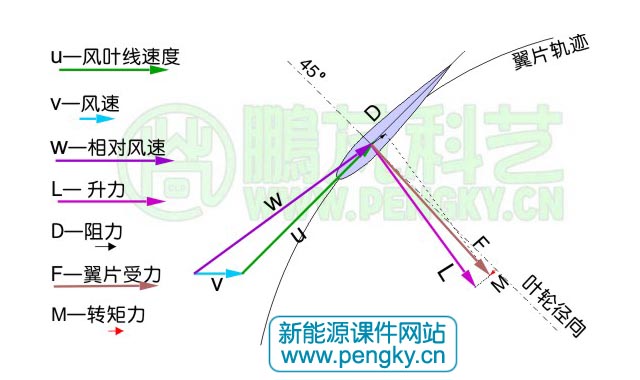

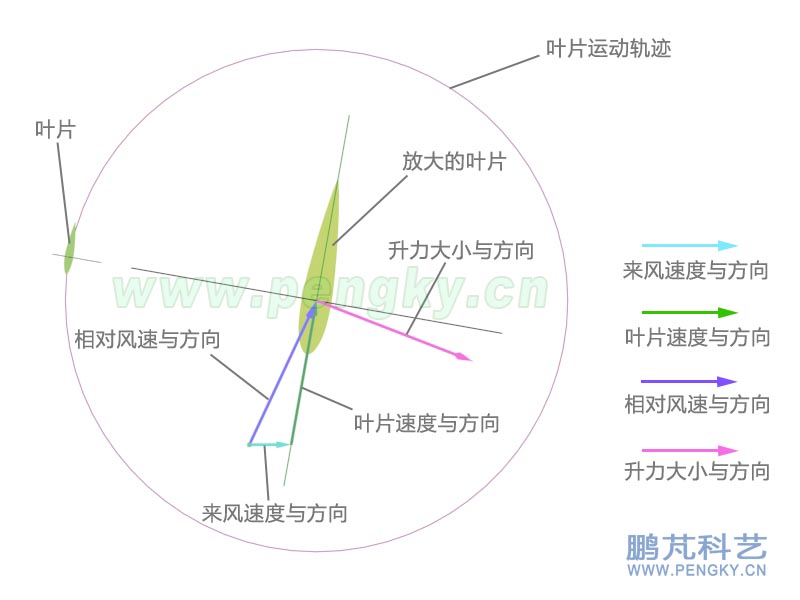

葉片隨風輪旋轉到不同角度是否都有推動風輪旋轉的轉矩呢，圖3是葉片隨風輪旋轉到不同角度的受力圖，通過該圖來看H形達里厄風力機的工作原理，在圖中列舉了從0度到315度八個位置的葉片，圖中角度不是葉片與來風的夾角，角度是按風輪反時針旋轉方向，圖上部葉片與來風方向平行的位置為0度。來風從左邊進入，淺藍色的矢量v是外來風速、綠色的矢量u是葉片圓周運動的線速度（反向）、深藍色的矢量w是葉片感受到的合成氣流速度（即相對風速）、紫色的矢量L是葉片受到的升力，由于正常工作時的阻力很小，在圖中很難標出，故不顯示阻力。

我們分析一下葉片在這八個角度的受力情況，除了在0度與180度的位置，相對風速不產生升力，在其它六個位置上葉片受到的升力均能在運動方向產生轉矩，在90度與270度能提供最大的的轉矩，這些轉矩，都朝著同一旋轉方向，這就是達里厄風力機能在風力下旋轉的道理，所以說達里厄風力機屬升力型垂直軸風力機。

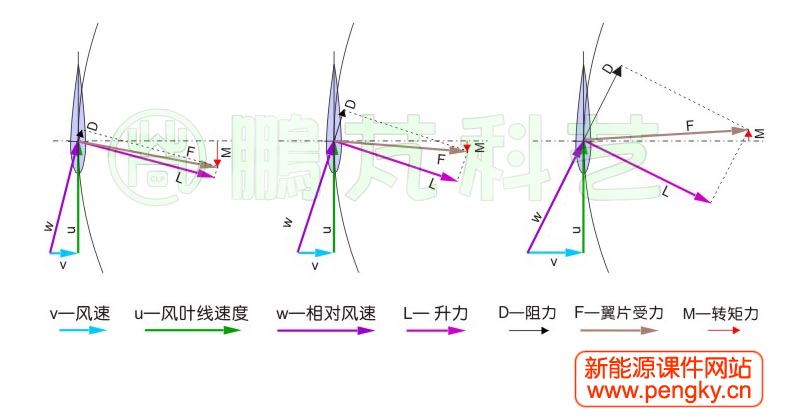

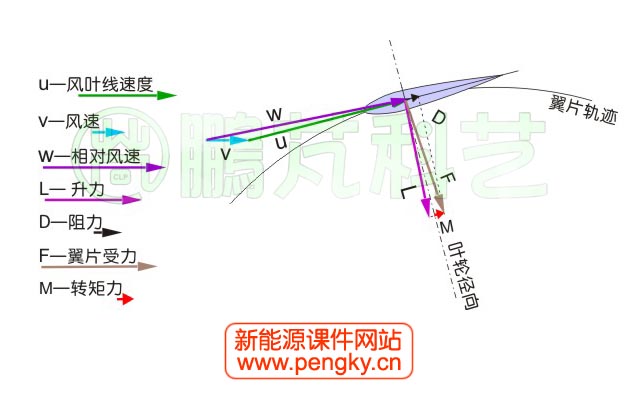

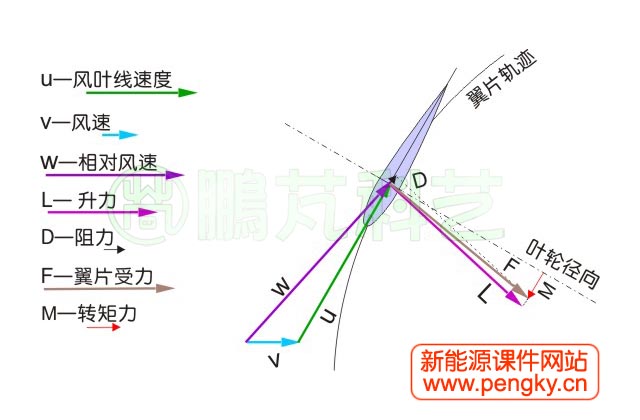

圖7左側圖葉片受到相對風速W的作用產生升力L與阻力D，相對風速W與葉片弦線的夾角即葉片的攻角α約為14度，相對風速W由風速V與葉片運動速度u合成，此時葉片的運動速度約為風速的4倍，即葉尖速比為4。升力L與阻力D的合力為F，該力M形成對風輪的轉矩，是推動風輪旋轉的力。在葉尖速比為4時，葉片運行在向風側或背風側均能產生推動風輪旋轉的轉矩，僅在兩側（0度與180度）附近升力很小，會有不大的負向轉矩。

圖7中間圖是風速增加了，風輪轉速?zèng)]有增加，即葉片運動的速度未變，此時葉片的運動速度約為速風的3倍，即葉尖速比為3，葉片的攻角α約為18.3度。此時風速增加了，但升力不但沒有增加還會降低，因?yàn)槿~片已進入失速狀態，進入失速狀態的葉片受到的阻力大大增加，升力L與阻力D的合力為F，該力形成風輪轉矩的力為M，此時的M已很小了。只有葉片在離開90度或270度一定距離的范圍時轉矩的減小才沒那么明顯。

圖7右側圖風速增加了一倍，葉片運動的速度未變，葉尖速比約為2，葉片的攻角α約為27度，此時葉片工作在失速狀態，風速的增加使升力L略增加，但阻力D卻大幅度上升，合力F相對風輪產生的轉矩變?yōu)樨?fù)向，是阻止風輪旋轉的。在葉尖速比為2時葉片運行在大多數位置均產生負向轉矩。

對于大多數普通翼型當葉尖速比小于3.5時葉片在0度與180度附近基本上不產生推動風輪旋轉的力。在葉尖速比小于2時即使在某個角度能產生一點正向轉矩也被其他角度產生的負向轉矩給抵消了。

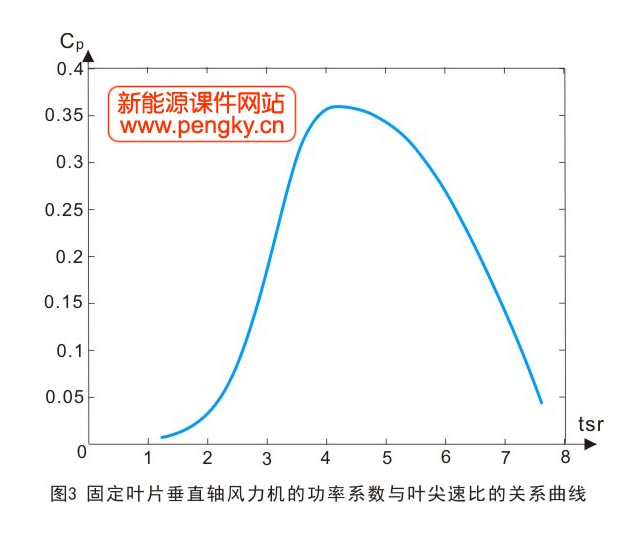

達里厄風力機在低風速下運轉困難，要在較高的風力下，風輪轉速達到葉尖速比為3.5以上才可能正常帶動負荷運轉，在尖速比為4-6可獲較高的功率系數。圖8是達里厄風力機的一個重要的動力特性曲線，即功率系數與葉尖速比的關系曲線。???

圖10--H型葉片的達里厄風力機

達里厄風力機的葉片通過兩端或中部固定在轉軸上，有利于加大機械強度；達里厄風力機將發電機安裝在地面時可減輕頭重腳輕的狀況，對塔架要求較低，適合用拉索固定，檢修較方便；達里厄風力機的風能利用系數高于30%，遠高于阻力型風力機，葉片面積也比阻力型風力機小得多，這些都是它的優點。

對于達里厄風力機不能自起動的問題，一般方法是在起動時把發電機作電動機運轉帶動風力機旋轉，使葉尖速比達到3.5以上。

由于對風速變化與負荷變化要求都較苛刻，在氣流不平穩與湍流較大時都難以高效率運行，加上不能自起動等缺點，達里厄風力機的發展較慢，直至近些年經過技術上的改進，開始有較大發展。
