在上節“葉片可擺動的升力型垂直軸風力機模型部件制作”已經介紹了風輪架、葉片、塔架、底座的制作方法，本節介紹該風力機的組裝與試驗。

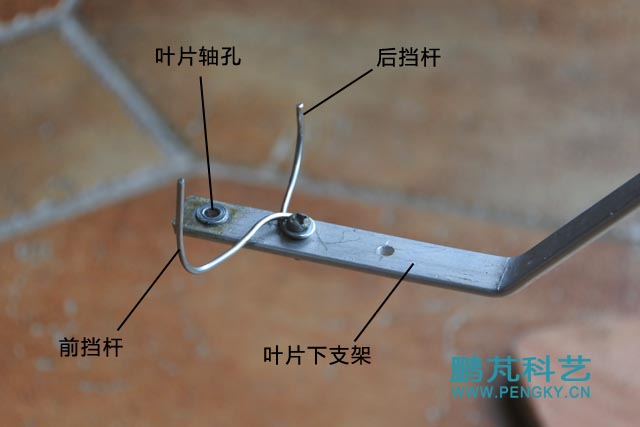

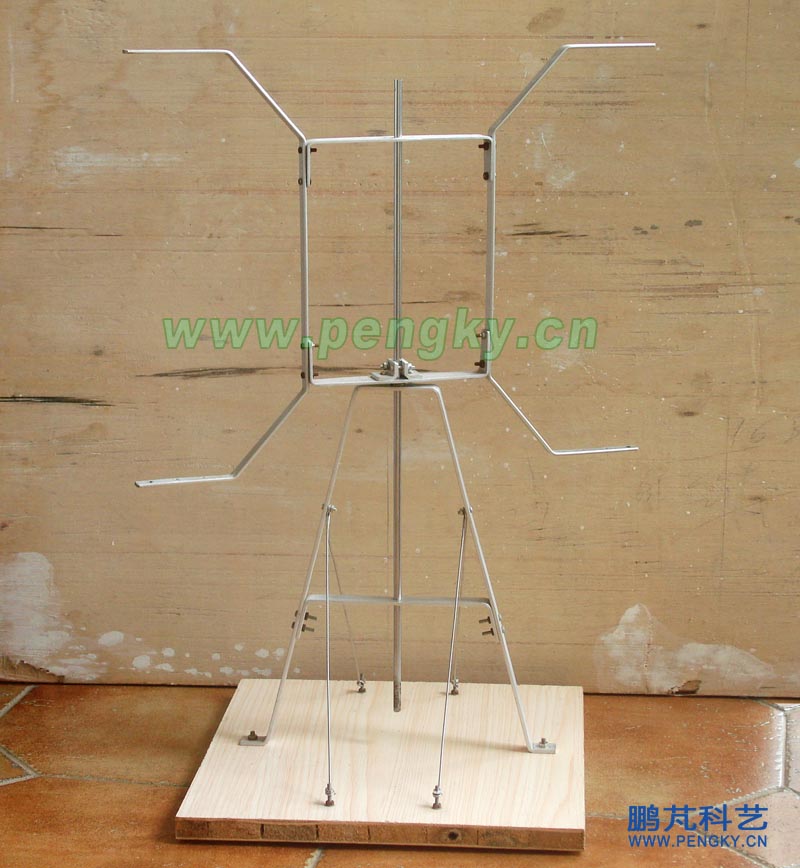

為了限制葉片擺動的角度，在風輪支架上還要安裝擋桿。在這個小模型上我們用直徑1.5mm鐵絲彎成擋桿，見圖2。

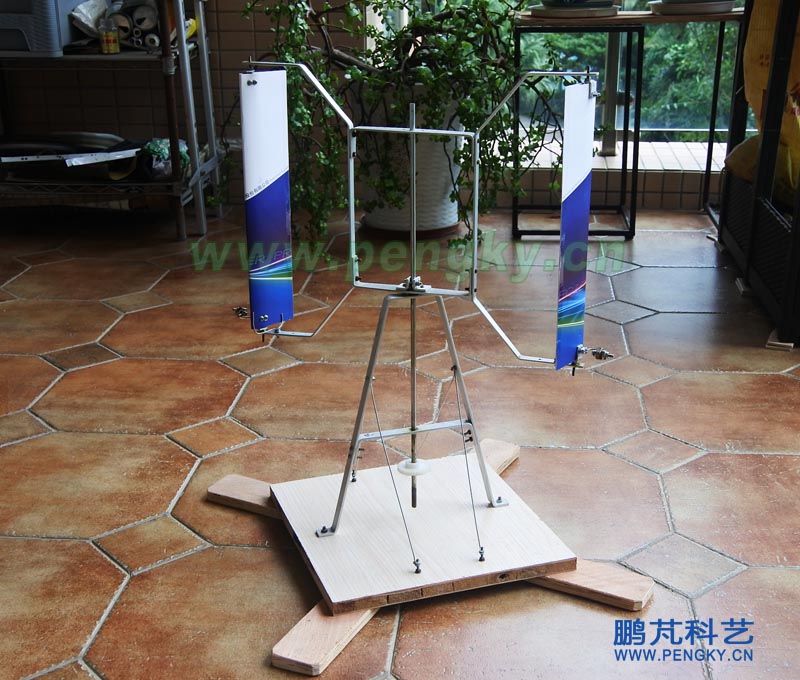

在風輪支架下方的葉片軸孔放置1或2個M3平墊圈（見圖2），選光滑無毛刺的。把葉片插入風輪支架的軸孔中，見圖3。注意：風輪支架不能夾住葉片，要與2mm左右的間隙，保證葉片的自由擺動。

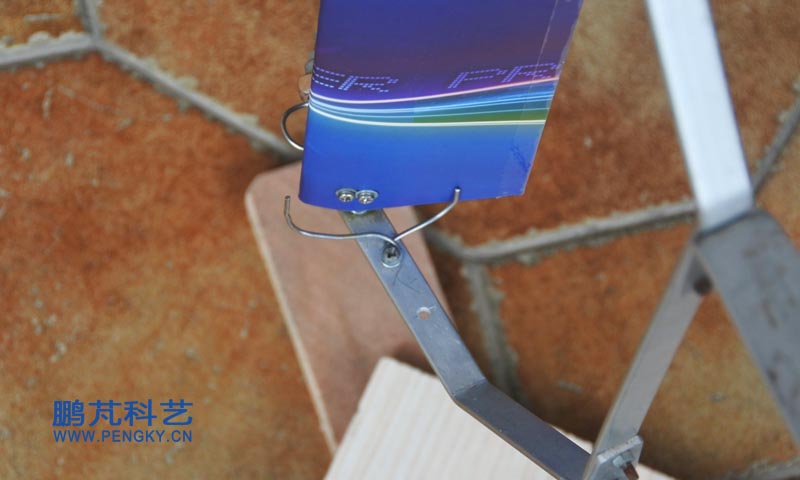

調整擋桿位置，使風力機葉片雙向擺動范圍在25度左右（不超過30度）。圖4是葉片后部向風輪內側擺動，擋桿直接擋住葉片，限制了葉片的擺角。

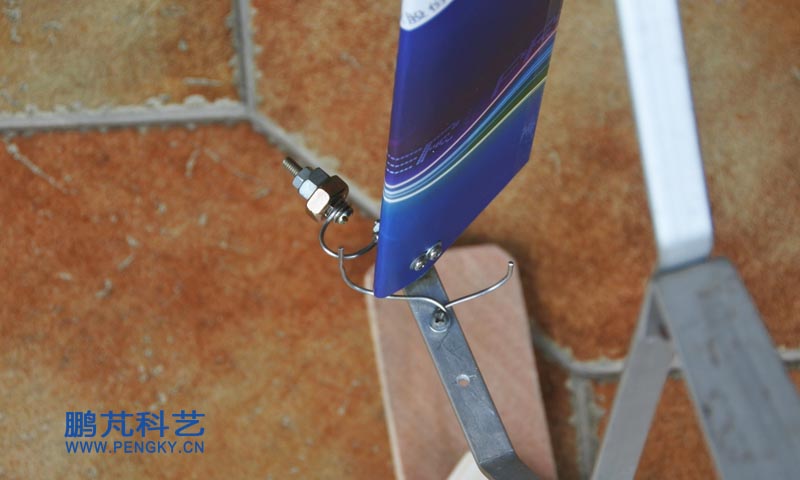

圖5是葉片后部向風輪外側擺動，擋桿擋住離心錘連接件，限制了葉片的擺角。

給風力機模型加上負載，把三相微型發電機安裝在塔架上，風輪軸上安裝0.5模，80齒，孔徑6mm塑料齒輪，發電機上安裝0.5模20齒，孔徑3mm塑料齒輪，兩個齒輪相嚙合。齒輪傳動增速比為4。

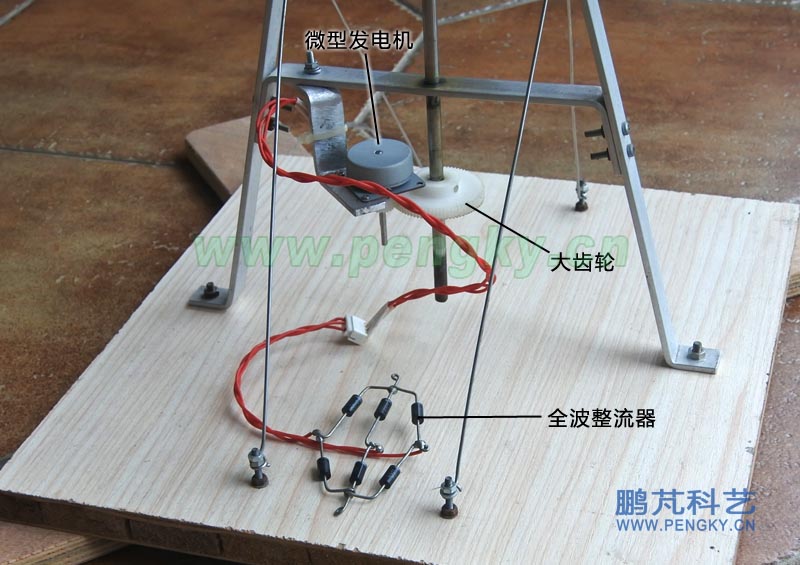

用6個整流二極管焊接成三相整流電路，連接到發電機輸出端，見圖6。

一臺葉片可擺動的升力型垂直軸風力機模型組裝完成。

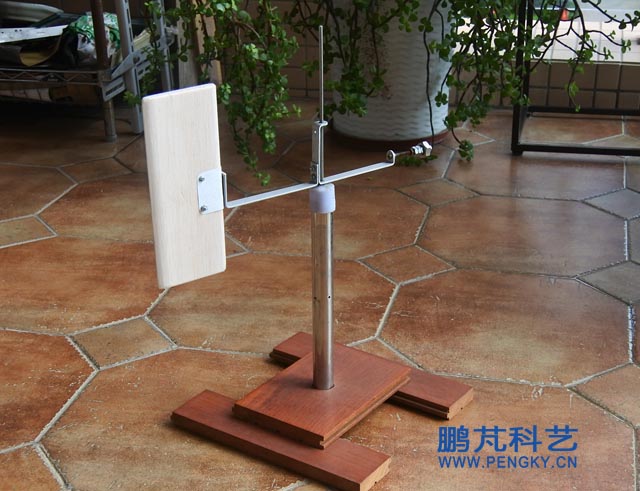

為了對風力機模型進行試驗，做一個風向標，見圖7。風速測量采用華誼儀表的MS6252數字風速儀。

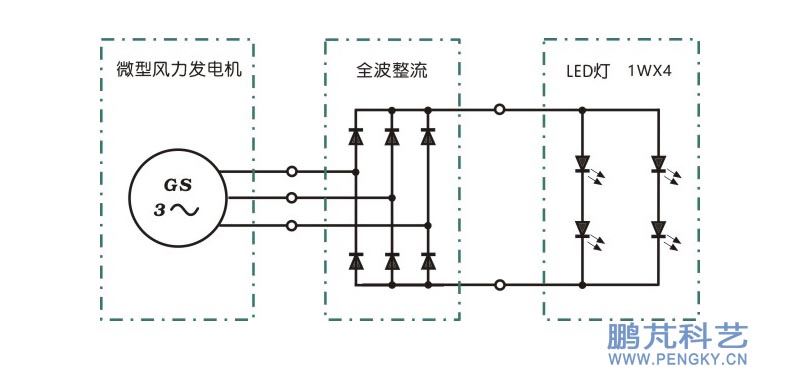

在全波整流器的輸出接了4個1W的LED燈珠，整個電路圖見圖8。

在所有轉軸與孔之間加入潤滑脂或潤滑油。

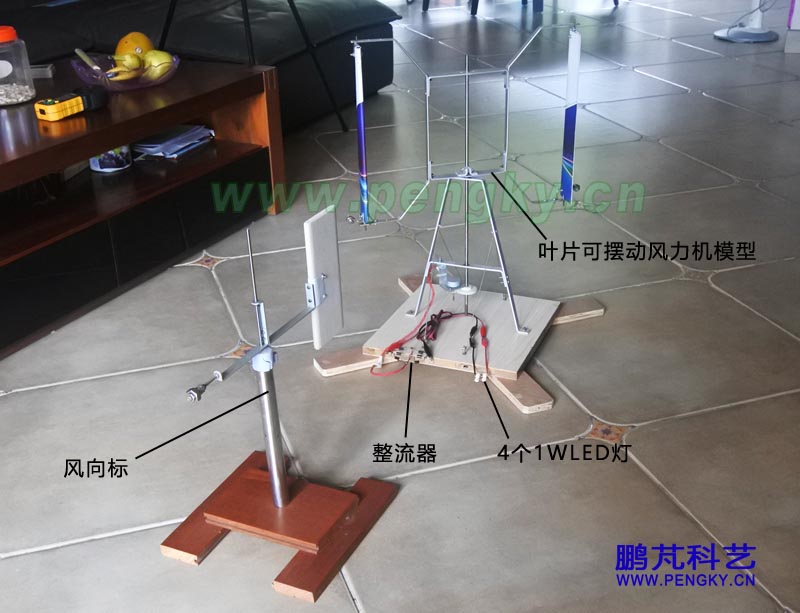

試驗在室內進行，風力機與風向標均放在地上，風從一邊打開的門吹進來，風向標擺在風力機前面，見圖9。

這是一個風況非常惡劣的環境，從門吹進來的風速不穩定，在門后兩邊有漩渦，風向也很不穩定，波動很大，固定葉片的升力型垂直軸風力機在這樣的風況下根本不能運行。

塔架底座太小，加了木條增大面積，并用一個臺鉗壓住，以減小振動。

通過攝像機記錄了風力機工作狀況，下面是其中一段錄像，請觀看。

從錄像中聽到風力機模型旋轉時噪聲很大，主要是是齒輪噪聲，是齒輪質量不好引起的。

葉片可擺動的升力型垂直軸風力機模型在風速1.5m/s可啟動運轉，在風速2.5m/s進入升力運行，可發電。在風速4m/s至5m/s 時，風輪轉速約6周/秒，微型發電機整流輸出電壓約6伏，4個1W的LED燈珠能夠發出亮光。

看到風向標不停擺動，有時幅度還很大，說明風力機模型能在風向風速極不穩定的情況下正常運行。

把攝像機置于風力機模型上側進行高速拍攝，從慢放的攝像中可以看到葉片在上風側向風輪內側偏擺，在下風側向風輪外側偏擺。由于葉片兩側是透空的，可能不是太清晰，請仔細觀看，下面就是相關攝像。
