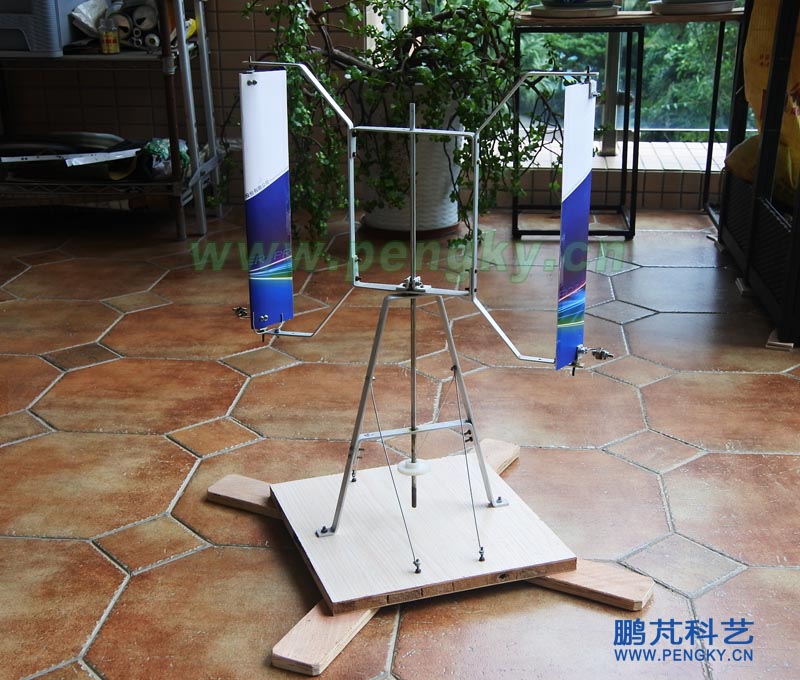

制作水平軸風力機模型的資料在網上有一些，也有書籍，但制作垂直軸風力機模型僅有阻力型風力機的資料，升力型垂直軸風力機方面沒有。因制作能隨風而轉的升力型垂直軸風力機模型較麻煩，不但制作要求高，做好后也不一定能隨風而轉，特別是微型固定葉片的升力型垂直軸風力機模型根本不會旋轉。本課件介紹一個微型葉片攻角可變動的升力型垂直軸風力機模型，只要有風就會轉動，即使在一些轉彎抹角的地方，風力風向變化頻繁，湍流嚴重的條件下也可旋轉。 圖1是這臺風力機模型的照片。

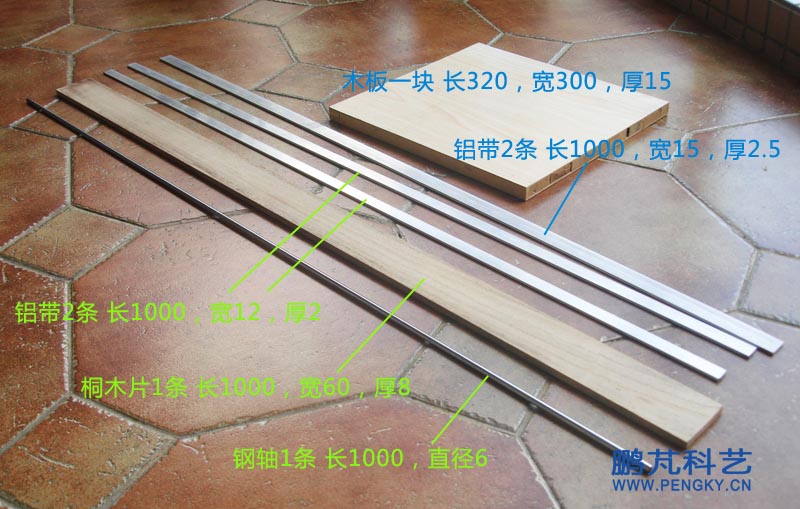

圖2是制作這臺風力機所需的主要材料，材料均可在淘寶網站購得，鋁帶、桐木板、鋼軸一般是按米賣。

鋁帶4條，2條寬12mm，厚2mm，長1000mm，主要用來做風輪支架；另2條寬15mm，厚2.5mm，長1000mm，主要用來做塔架。網上賣的鋁帶多是厚3mm，厚2mm的鋁帶可能要到做鋁合金門窗店去找一下，用厚2.5mm，寬12mm的也可。寬15mm，厚2.5mm也可以用寬15mm厚3mm的鋁帶。

桐木片寬60mm，厚8mm，長500或1000mm，用來制作葉片骨架。不可用輕木片，因輕木片太軟，強度太差。

6mm直徑的鋼軸較硬，普通鋼鋸較難鋸斷，可直接買500mm長的。

長寬各300的夾板一塊，厚15至20，面積可再大些，作底座用。

M3螺絲，長10mm、15mm、18mm、20mm、25mm、30mm各一些。

M3螺母、平墊圈一批，彈簧墊圈少許。。

M4 螺絲，長25mm、30mm各一些，M4螺母、墊圈一些。

M6、M8螺母幾個、M6墊圈幾個（選光滑一些的）。

木螺絲備用。

直徑1.5mm鐵絲2m。

大紙袋一個，做葉片蒙皮。

萬能膠、機油少許。

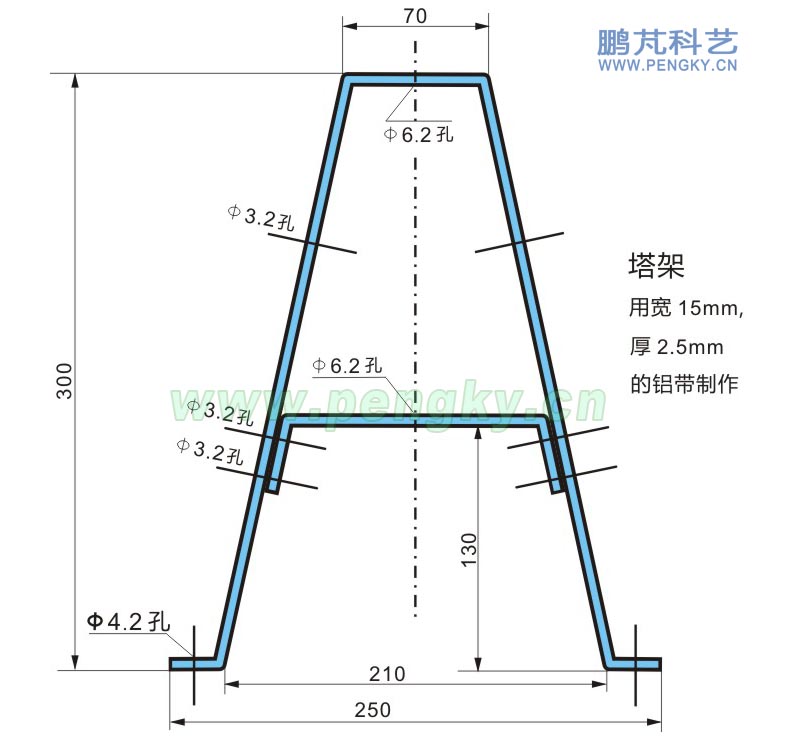

塔架用寬15mm，厚2.5mm的鋁帶制作，按圖3尺寸彎制塔架，尺寸可以變動，可以高些，但不能過低，關鍵是要兩邊對稱。在規定位置鉆好孔，直徑6.2的孔是主軸孔。

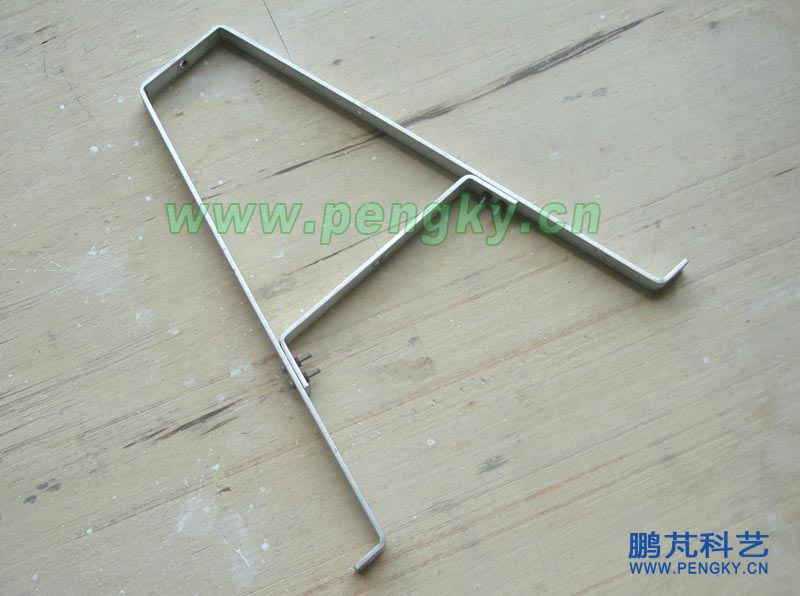

把彎制好的兩個鋁件用M3的螺絲固定起來，見圖4。

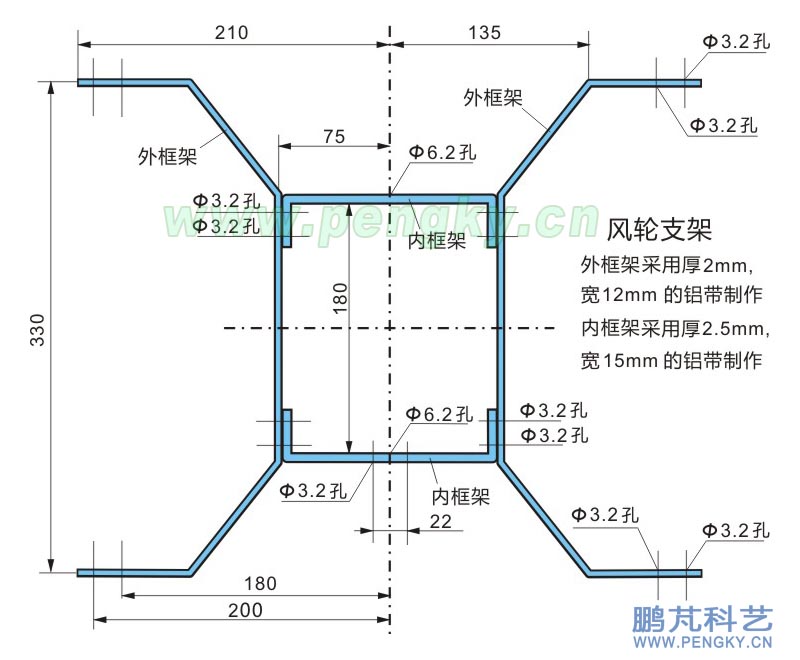

風輪支架的外框架用寬12mm，厚2mm的鋁帶制作，按圖5尺寸彎制。風輪支架的內框架用寬15mm，厚2.5mm的鋁帶制作，按圖5尺寸彎制。在規定位置鉆好孔，直徑6.2的孔是主軸孔。

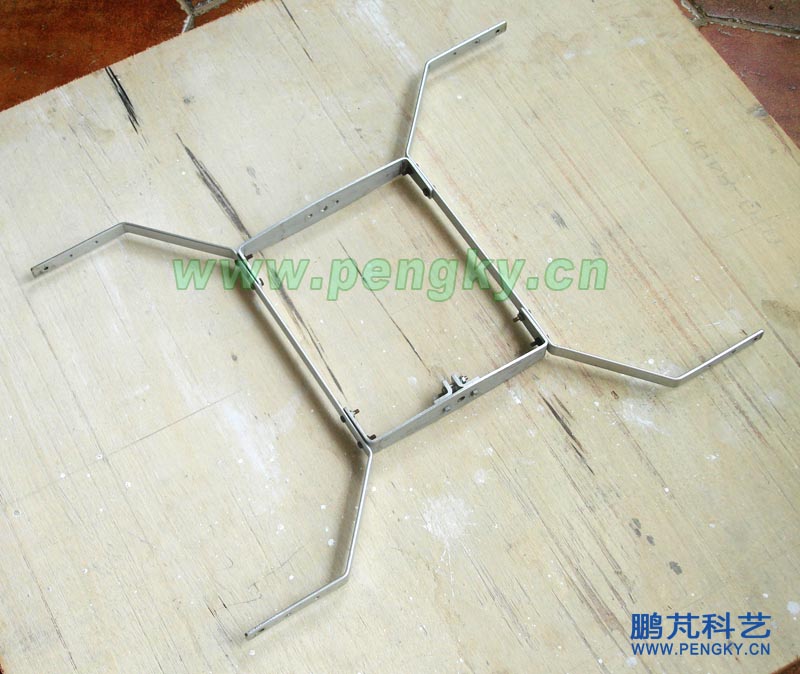

用M3的螺絲把內框架與外框架固定起來，做好見圖6。

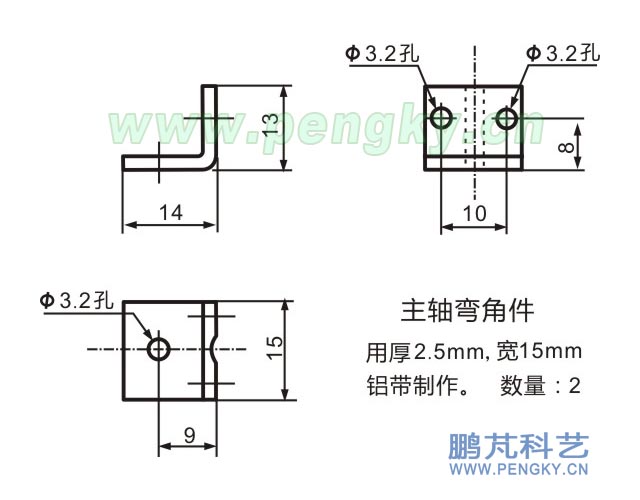

在圖6中有2個彎角件，作用是夾緊主軸，把風輪支架與風輪軸固定在一起。2個彎角件采用寬15mm，厚2.5mm的鋁帶制作，尺寸見圖7。

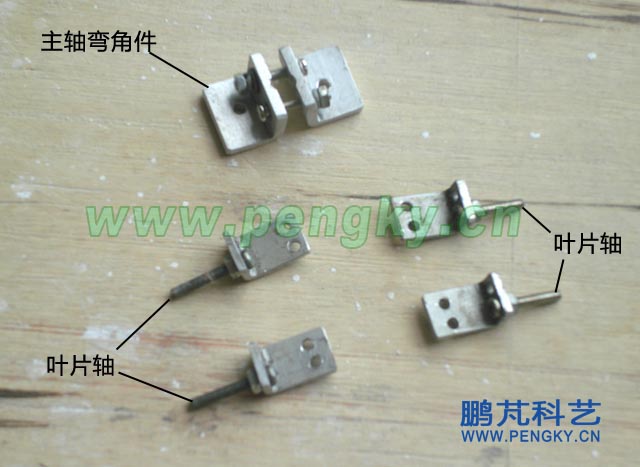

圖8上部是2個彎角件的照片。

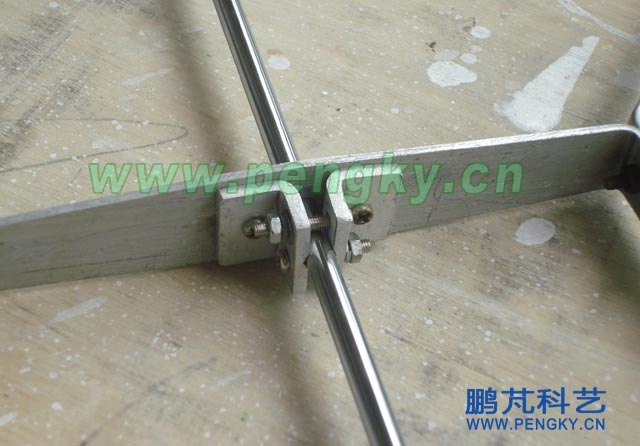

圖9是通過2個彎角件夾緊主軸的照片。

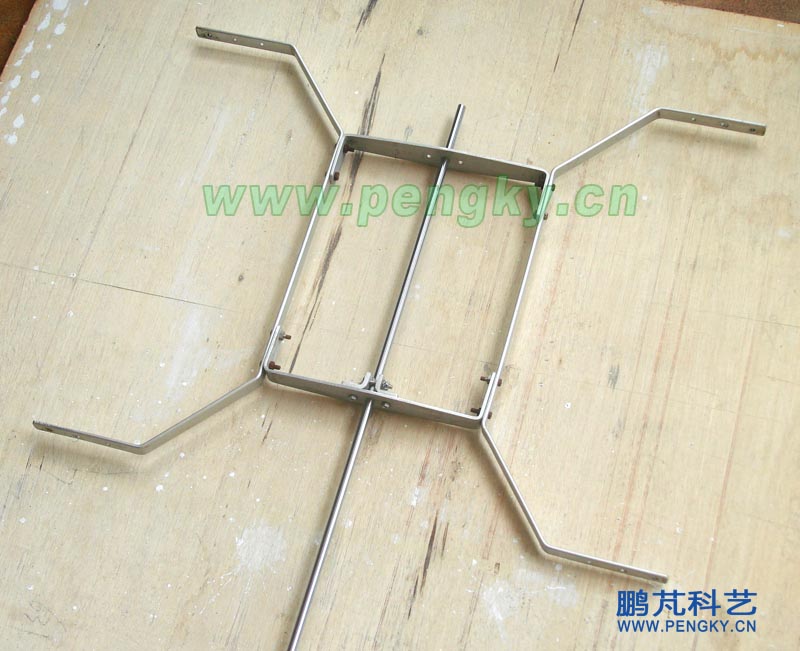

圖10是風輪支架與主軸。

葉片的截面基本參照NACA0012翼型，采用厚8mm的桐木片制作骨架然后在外面蒙皮制成。

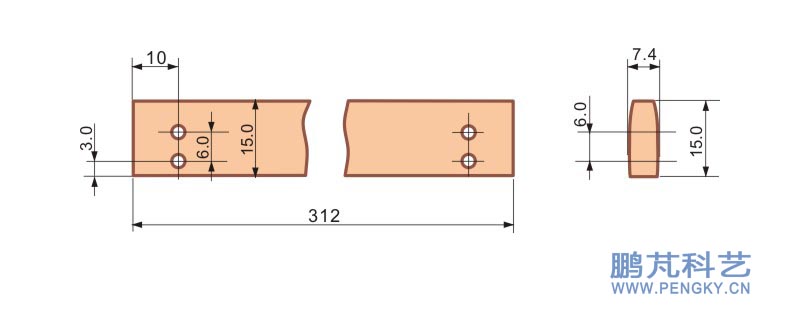

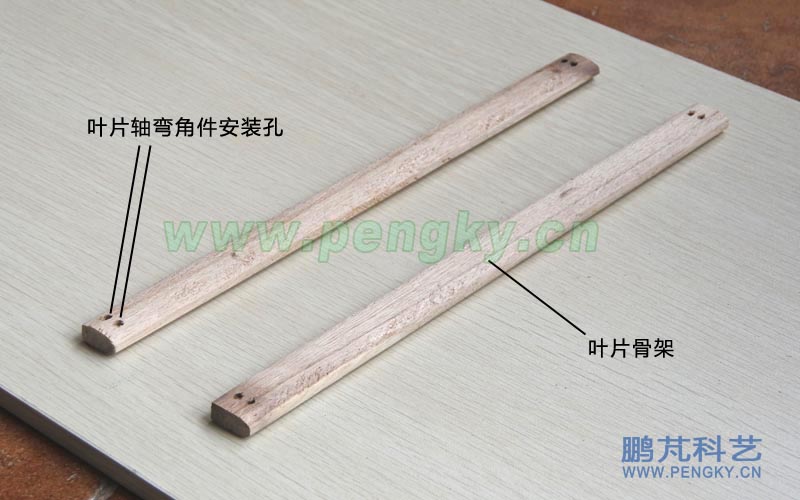

圖11是骨架照片，尺寸見圖12。把桐木片裁成大一些的尺寸，再用木工銼與粗砂紙修整成型，再用較細砂紙打磨。

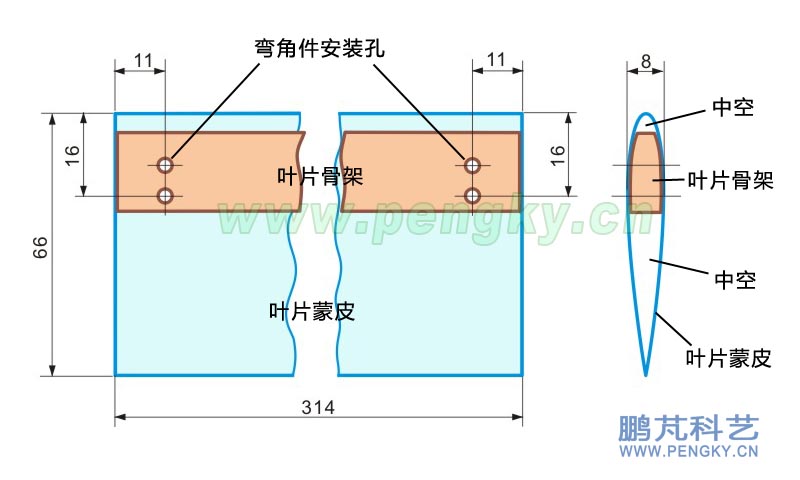

蒙皮用紙?zhí)岽龀桑埰ず?.35至0.45mm，薄了強度不夠，厚了會增加葉片重量。紙皮一定要平整，表面光滑，包在骨架上，形成葉片，內部為空心，無填充物，圖13是葉片結構與尺寸圖。

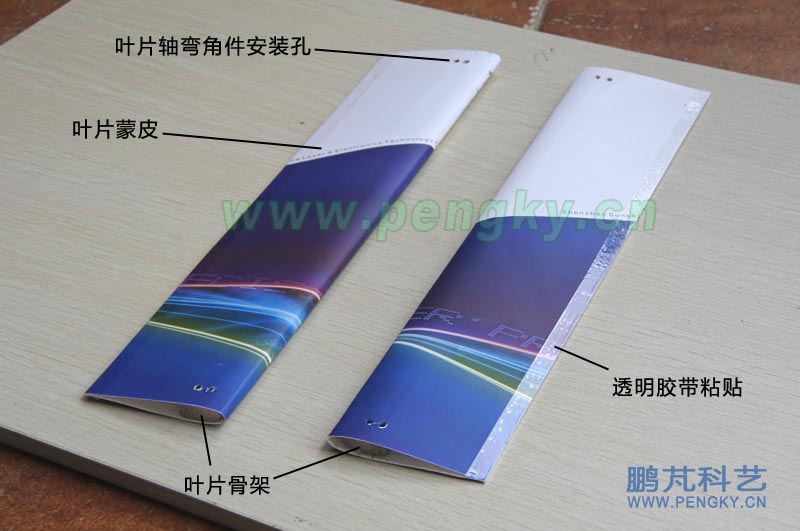

紙皮先彎成大致形狀，葉片前端不可有折痕，可用一直的8號鐵絲夾在中間進行彎曲。在骨架兩面涂上膠水（不要太多），粘木頭的膠就可以。把紙皮彎曲粘在骨架兩面，骨架與葉片前端還空有距離，尺寸見圖13。葉片后端對齊用膠紙帶粘牢，葉片內沒有骨架的地方是空的，盡量減輕重量。鉆通葉片軸彎角件的安裝孔，做成的葉片見圖14。注意蒙皮紙要結實還要輕。

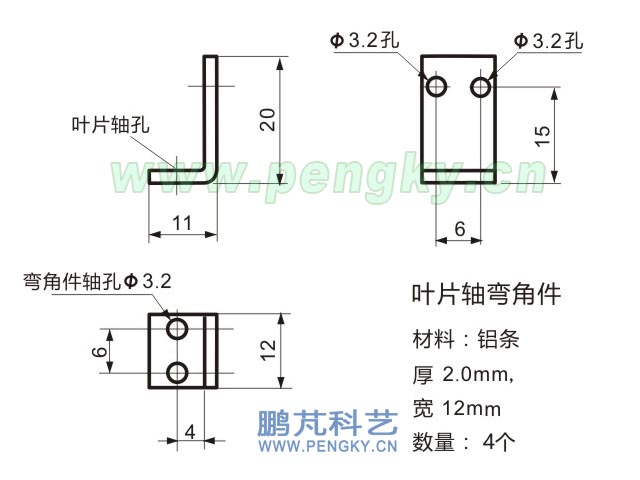

葉片軸通過彎角件固定在葉片上，彎角件采用寬12mm，厚2mm的鋁帶彎成，尺寸見圖15，彎角件共有4個。在彎角件一端軸孔中裝上長15mm的M3螺絲，用螺母擰緊作為葉片軸，2個彎角件的螺絲在一側，另2個彎角件的螺絲在另一側。見圖8下部分的4個彎角件。

把葉片軸彎角件用長18mm螺絲安裝在葉片的上端與下端，葉片軸應該在葉片的弦線上，葉片軸要與葉片長度方向平行，見圖16。

本風力機的葉片擺動由風輪轉動產生的離心力控制，其工作原理請參閱“離心力調節葉片攻角的垂直軸風力機”課件，采用方案見該課件圖9與相關介紹。

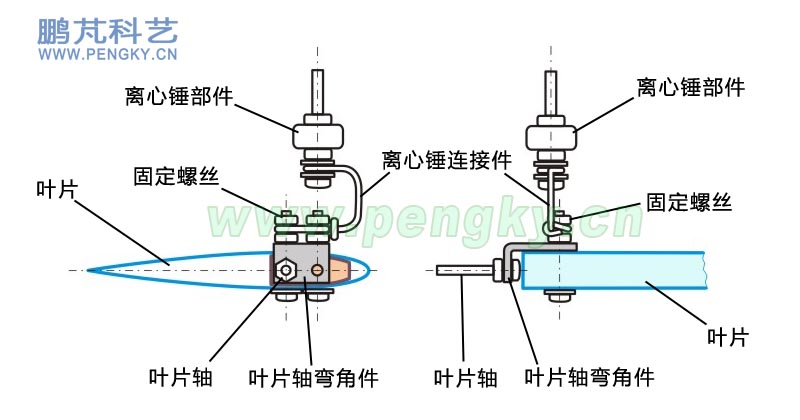

在葉片下端的彎角件螺絲上安裝離心錘部件，圖17是安裝圖。

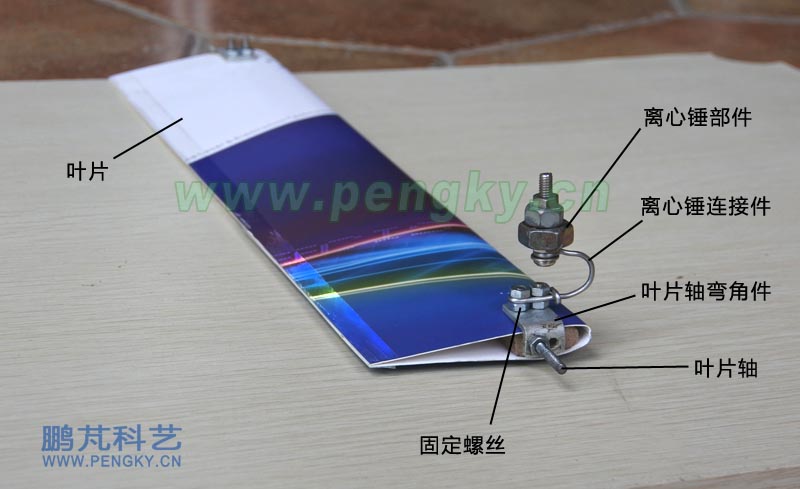

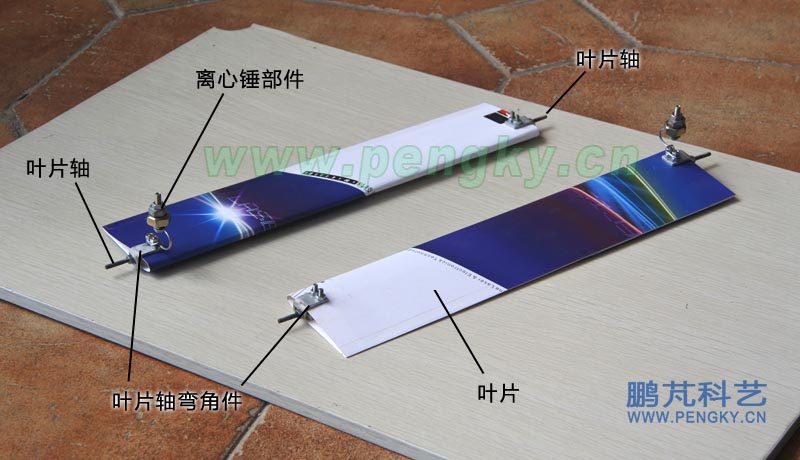

圖18是離心錘安裝好的照片，每個離心錘由一根長25mm的M4螺絲與3個螺帽組成，可選裝合適的大螺母夾在中間做離心錘。在圖17中是一個大螺母，在圖18照片中是一個M8與一個M6的螺母。用直徑1.5mm的鐵絲做離心錘的連接件，可方便調節離心錘與葉片的相對位置。

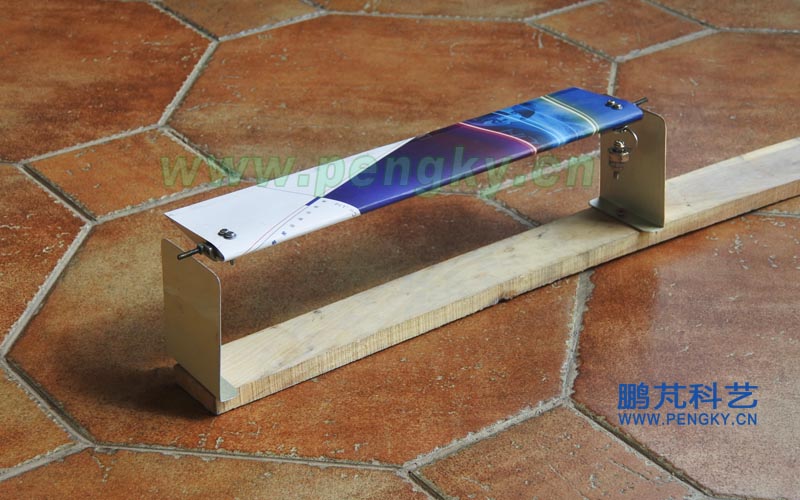

離心部件安裝好后還要調整其位置，把葉片放在兩個水平面之間，如圖19所示，放在兩個立起的金屬片之間，金屬片上面是水平的。調整離心錘部件與葉片的相對位置，使葉片弦線呈水平狀態，這樣保證在無風時風輪旋轉時葉片弦線與到風輪軸的連線垂直。

注意： 兩個葉片的離心部件要一樣重，相對葉片的位置要一致，以減小風輪高速旋轉時的振動。

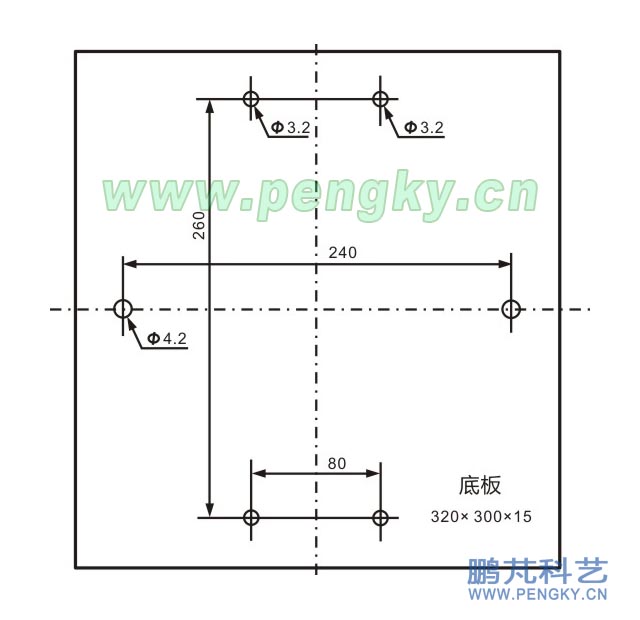

用長寬大于300的夾板一塊，厚15至20，用來制作風力機底座，也是塔架底板，按圖19鉆孔。

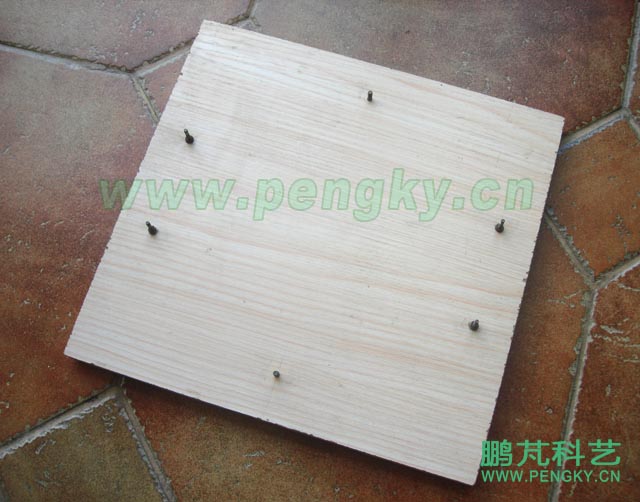

裝上螺絲，2個M4的螺絲固定塔架，4個M3的螺絲固定塔架的的拉絲，螺絲應高出板面10mm左右，以方便安裝，見圖21。

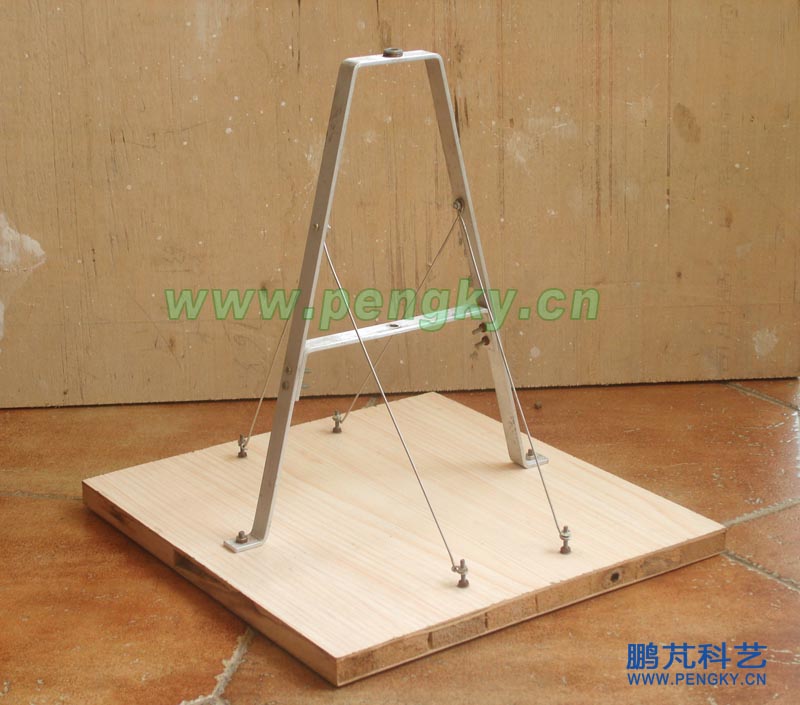

把塔架安裝在底板上，在兩側增加用直徑1.5mm鐵絲做斜拉繩穩定塔架， 見圖19。

在塔架上方主軸孔上放置幾個M6平墊圈（選光滑平整無毛刺）作為風輪架與塔架間的滑動件。

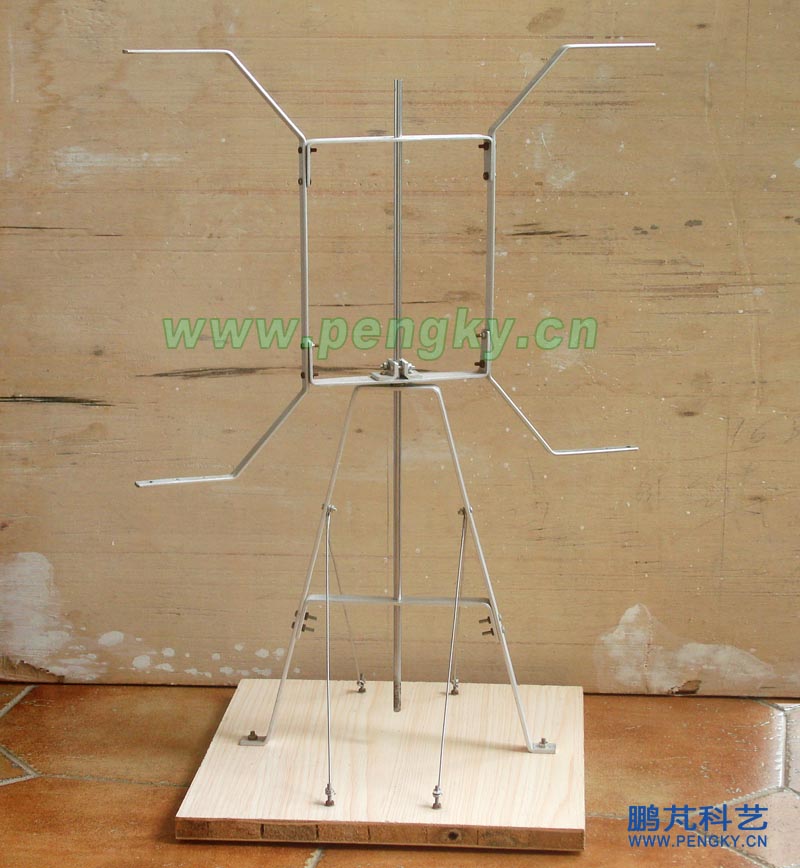

把風輪架轉軸插入塔架，見圖23。

葉片可擺動的升力型垂直軸風力機模型的組裝、調整與試驗請見“葉片可擺動的升力型垂直軸風力機模型組裝與試驗”。
