NACA0012翼型的截面與升力阻力曲線圖 |
NACA0012翼型是垂直軸風力機的優選翼型，這里根據美國網站提供的技術資料繪制了翼型截面圖與升力曲線圖，還有根據技術書籍描繪的升力阻力曲線圖，供大家參考。 |
?? NACA0012翼型的截面圖 |
由于NACA0012是對稱翼型，在下圖左側數據表中僅列出了單邊的數據，表中c是弦長（弦長為1.00）；x是弦長坐標（單位是x/c）；y是對應x位置的翼面與弦的距離（單位是y/c）。 |

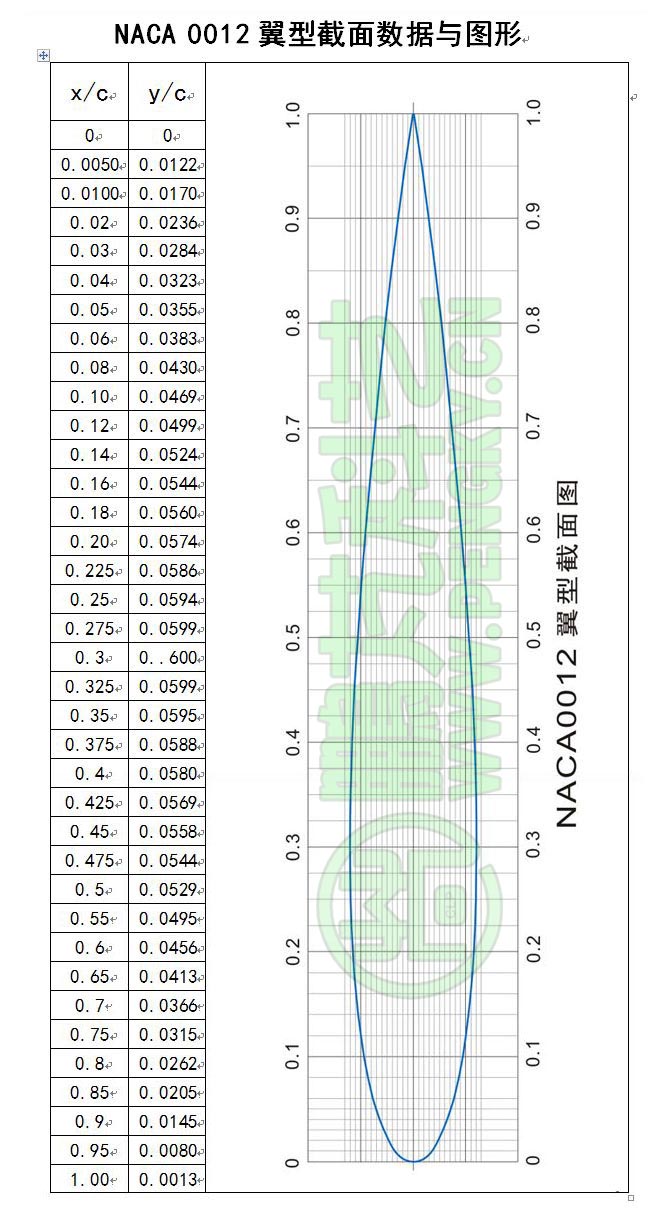

圖1? NACA0012翼型數據與截面圖 |
? ?NACA0012翼型的升力曲線圖 |
圖2是根據美國的技術資料數據繪制的NACA0012翼型的升力曲線圖，在這張圖中有多根升力曲線，顯示了當雷諾數不同時翼型的最大升力系數與失速攻角都有較大的變化。 |

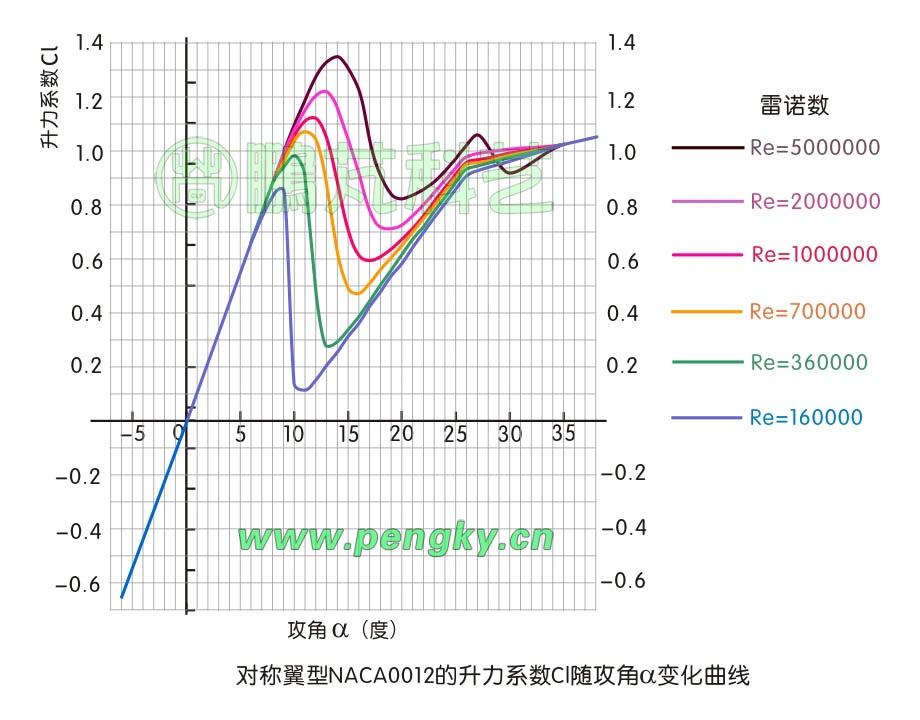

圖2? NACA0012翼型升力系數曲線圖 |
?? NACA0012翼型的大攻角升力、阻力曲線圖 |
| 圖3是根據“21世紀能源與動力工程類創新型應用人才培養規劃教材“風力機空氣動力學”” 一書圖7.29描繪的NACA0012翼型的大攻角升力、阻力曲線圖，供大家參考。 |

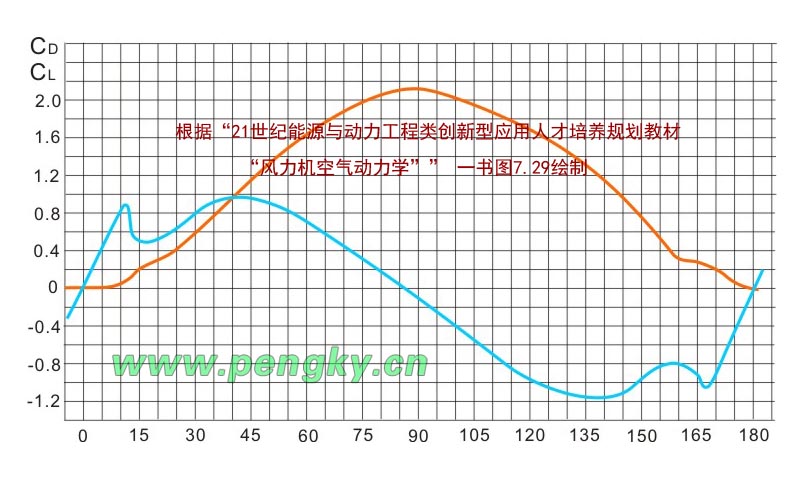

圖3? NACA0012翼型全攻角升力、阻力曲線圖 |
該圖顯示了翼型攻角從-5度到180度的升力與阻力系數的變化，攻角在0度至10度升力系數隨攻角增大而增大，阻力系數很小；超過12度時升力系數下降，阻力系數上升；攻角到40度后升力與阻力系數先是相同，然后阻力系數繼續上升，升力系數下降。 |
| ? ?NACA0012翼型的升/阻比變化曲線 |
| 在圖4中顯示了翼型的升力與阻力隨攻角的變化曲線，在實際應用中更關心的是在正常工作時的阻力情況，圖4是根據“風能技術”（美Tony Burton，武鑫譯）一書圖3.100描繪，圖中顯示了NACA0012翼型在不同攻角時的升力/阻力系數比變化曲線。 |

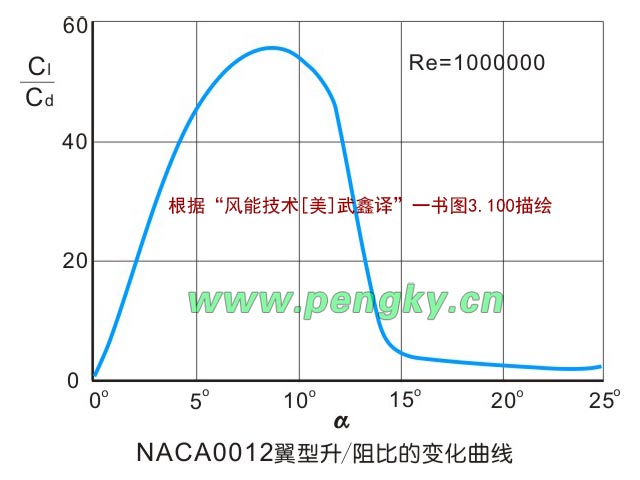

圖4? NACA0012翼型升/阻比變化曲線 |
可見在失速前有最大的升力/阻力系數比值，升力約為阻力的50多倍。當然這是一個光滑的翼型在較高雷諾數時的狀態，多數情況會比該比值低一些。 |
| NACA0012翼型的動態失速 |
以上介紹的幾種特性是所謂靜態曲線，也就是說，氣流是平穩的，翼型攻角變化是緩慢的。如果氣流有湍流、渦流，翼型攻角變化快，特別是翼型攻角快速反復變化，情況就復雜多了，此時翼型的失速角會增大，當翼型攻角增大進入失速后攻角再減小時，升力系數曲線不會沿原來曲線返回，而是沿另一條系數較小的曲線返回。圖5是NACA0012翼型在動態失速時的升力系數曲線圖，左圖是發生輕失速時的狀態，翼型攻角大于14度后升力系數下降，當翼型攻角減小時，升力系數曲線沿下面的線返回，該圖就是翼型攻角在5度至15度范圍反復變化的升力系數循環曲線。 圖5右圖顯示的是深失速時的狀態，失速角大至24度，升力系數曲線一直上升，到24度才下降，并沿較低的系數線返回，該圖就是翼型攻角在5度至25度范圍反復變化的升力系數循環曲線。注意：這些曲線僅顯示在攻角反復變化范圍的循環曲線，并沒有表現攻角從0開始的曲線。 |

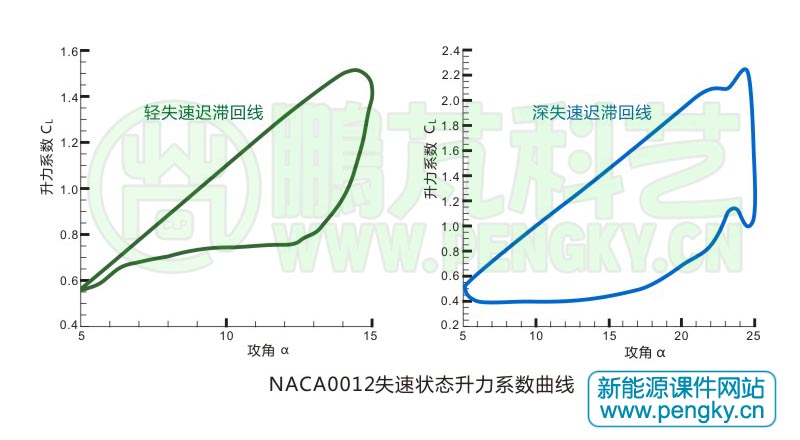

圖5 NACA0012翼型動態失速時的升力系數曲線圖 |
圖5的曲線僅作參考，動態失速產生原因很復雜，隨不同的風速、雷諾數等的變化而變化，而且與翼型攻角變化的范圍也有關系，例如攻角上升到16度返回，到8度又上升，其循環曲線又不同了。對動態失速有興趣的網友可查閱有關文獻資料。 升力型垂直軸風力機葉片攻角變化頻繁，變化角度大，葉片在上風面產生的渦流會嚴重影響下風面葉片的正常運行，葉片經常會進入動態失速狀態。水平軸風力機在風速突變、湍流，特別是葉片發生振蕩時都會有動態失速出現，所以分析風力機運行狀態時要考慮葉片動態失速的影響，設計良好的風力機可以在發生動態失速時充分利用產生的大升力來提高風能利用率。 |
| ? 附:葉片雷諾數計算示例 |
從圖2看到翼型的升力曲線受雷諾數影響較大，下面給出了葉片雷諾數的簡單計算方法。 葉片的雷諾數可直接用公式Re=（ρ/μ）（vl）， 將有關數據代入計算即可。 ρ與μ隨氣溫氣壓變化較大，但在固定的環境里氣壓變化較小、氣溫變化較大，我們選在標準大氣壓下，氣溫為0度、10度、20度、30度四種情況來計算。通過查閱相關手冊，計算ρ/μ的數值：算得： |
0度時ρ/μ=75187??? ??????????????10度時ρ/μ=70077 20度時ρ/μ=66186?????????? ??????30度時ρ/μ=48193 如果葉片寬度為1m，葉片與空氣的相對速度為30m，代入Re=ρ/μ（vl）計算得： 0度時Re=2255610???? ?????????????10度時Re=2102310 20度時Re=1985580??????? ??????????30度時Re=1445790 如果葉片寬度為0.2m，葉片與空氣的相對速度為10m，代入Re=ρ/μ（vl）計算得： 0度時Re=150374?????? ????????????10度時Re=140154 20度時Re=132372???????? ?????????30度時Re=96386 |
圖2的翼型的升力曲線圖未提供雷諾數在160000以下的數據，可能原數據主要圍繞飛行器使用，沒有較小翼型低速運行時的數據。上述0.2m寬翼型、10m/s速度的雷諾數均小于160000，在該圖上就沒有了。 由于許多翼型的雷諾數在低于60000后，升力明顯下降，建議葉片寬度應在0.1m以上，較寬的翼型才能有較高的運行效率，翼型的雷諾數能在1000000以上是比較理想的狀態。 以上計算結果是表面光滑的葉片，如果葉片表面粗糙或有粘覆物雷諾數與計算結果會有差別。 |
