葉片的空氣動力學基礎 |
在風力機基礎知識一節中介紹過葉片的升力與阻力基本知識，本節將進一步介紹相關理論知識。在風力機基礎知識一節中已作介紹的不再重復，僅介紹有關內容的提高部分。 |
| ?? 常用葉片的翼型 |

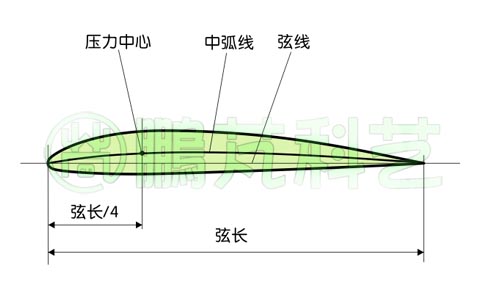

由于平板葉片攻角略大就易產生氣流分離，阻力增大；平板的強度也很低，所以正式的葉片截面都是流線型的，即使有一定厚度阻力也很小。圖1是一幅常見翼型的幾何參數圖，該翼型的中弧線是一條向上彎曲的弧線，稱這種翼型為不對稱翼型或帶彎度翼型,比較典型的帶彎度翼型為美國的NACA4412。 |
圖1--翼型的幾何參數 |

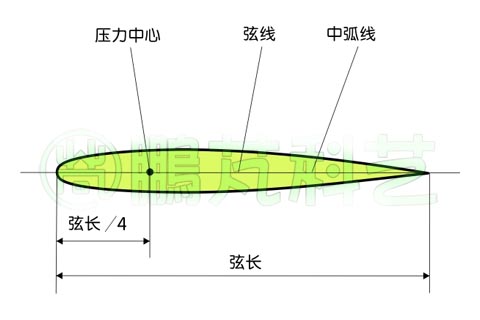

當彎度等于0時，中弧線與弦線重合，稱這種翼型為對稱翼型，圖2是一個對稱翼型,比較典型的對稱翼型為美國的NACA0012。 |
圖2--對稱翼型的幾何參數 |

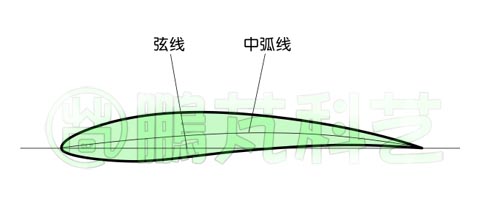

圖3是一個性能較好的適合風力機的低阻翼型，是帶彎度翼型，在水平軸風力機中應用較多。 |
圖3--帶彎度的低阻翼型 |
| ?? 翼型的升力原理 |
有關翼型的升力原理解釋有多種，歸納起來主要依據是基于牛頓定律的氣流偏轉產生反作用力與基于伯努利原理的氣流速度不同產生壓差兩個原理，我們結合這兩個原理對翼型的升力作通俗的解釋。 |
| 帶彎度翼型在攻角為0度時的升力與阻力 |

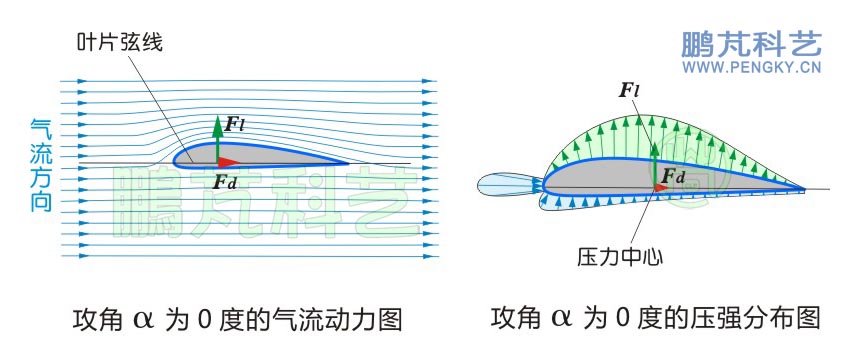

圖4是一個帶彎度翼型在攻角為0度時的流線圖與壓強分布圖，左圖是該翼型的流線圖，由于翼型上下面不對稱，氣流在上下面的流動狀態也不同。翼型上表面是凸起的，通道截面減小，氣流的流速會加快，另一個原因是凸起的表面使翼型后面的氣壓有所減小，前后的壓差使得氣流速度加快，特別是翼型上表面前端流速較快。翼型下表面較平，多數氣流基本是平穩流過，由于由于上表面前端高速氣流產生低壓的吸引，翼型前端氣流都向上表面流去，造成靠下表面的氣流通道加寬，導致靠近下表面的氣流速度有所下降。這樣流過上表面的氣流速度要比下表面快，根據伯努利原理，流速快的地方壓力比流速慢的地方壓力小，也就是說翼型下方壓力大于上方，壓力差使翼型獲得一個向上的力Fl，所以說帶彎度翼型在攻角為0度時也會有升力。 |
圖4--翼型在攻角為0度時的流線圖與壓強分布圖 |
圖4右圖是該翼型的壓力分布圖，圖中翼型上部分淺綠色區域內的綠色箭頭線是上表面的壓力分布，箭頭線的長短與方向表示該點的壓力值大小與方向，當壓力與周圍氣壓相同時值為0，比周圍氣壓低是負值，比周圍氣壓高是正值。 由于翼型上方壓力比周圍氣壓低，是負壓，故箭頭線指向外方。翼型下部分淺藍色區域內的藍色箭頭線是下表面的壓力分布，由于翼型下表面氣體壓力比周圍氣壓略高，是正壓，故箭頭線指向翼型（此時正壓太小，為了清楚顯示正壓區，有所放大）。由于翼型前方正對氣流，翼型前端也受到了一定的壓力，是翼型阻力的主要部分。綜合來看，翼型上表面的負壓產生吸引力，翼型下表面的正壓產生壓力，兩表面的力共同作用在翼型上，這就是翼型產生升力的原因。 兩表面力共同作用的合力點稱為壓力中心，此時的壓力中心靠近翼型的中部。注意：一般圖中標示翼型的升力矢量與阻力矢量的起點是翼型的氣動中心（焦點），如左側流線圖，氣動中心是航空學的概念，有興趣的網友請另找參考資料。 |
| 帶彎度翼型在攻角為12度時的升力與阻力 |

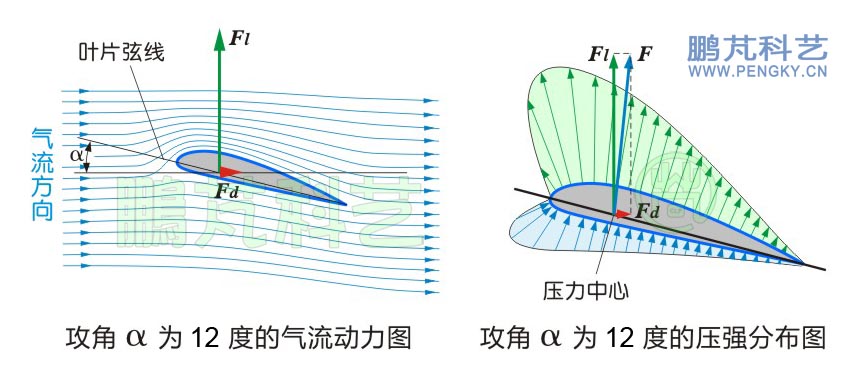

圖5是該翼型在攻角為12度時的流線圖與壓強分布圖，此時翼型的升力接近最大狀態，左圖是該翼型的流線圖，攻角的加大使得氣流在翼型上表面繞流加大，中后部氣壓降低，使得前后壓差加大，氣流加速。由于上表面前端氣流速度增高，前方一些氣流被吸向上表面，使翼型下方氣流通道加寬，使下方氣流速度降低，另外向下方偏轉的翼型對氣流也會有阻力，該力也會影響氣流速度。這樣流過上表面的氣流速度要比下表面快，翼型下方壓力大于上方，壓力差對翼型的有一個向上的作用力Fl，就是升力。從牛頓力學看，翼型下表面迫使氣流向下方偏轉，于是氣流會給翼型作用力，該力也是翼型產生升力的原因。 |
圖5--翼型在攻角為12度時的流線圖與壓強分布圖 |
圖5右圖是該翼型的壓力分布圖，圖中翼型上部分淺綠色區域內的綠色箭頭線是上表面的壓力分布，箭頭線的長短與方向表示該點的壓力大小與方向，由于翼型上方壓力比周圍氣壓低，是負壓，故箭頭線指向外方。翼型下部分淺藍色區域內的藍色箭頭線是下表面的壓力分布，由于翼型下表面氣體壓力比周圍氣壓高，是正壓，故箭頭線指向翼型。翼型上表面的負壓產生吸引力，翼型下表面的正壓產生壓力，兩力共同作用在翼型上，作用力為F，其向上的分力Fl就是升力，升力的主要部分是翼型上表面負壓產生的吸引力。作用力F向后的分力Fd為阻力，正常情況下阻力比升力小很多。 翼型上表面氣流在翼型后半部由于通道加寬會減速，與下表面的氣流在尾部的尖端會合，兩股氣流在會合處的流速恢復到周圍氣流速度，故翼型尾部的壓力值接近0。帶彎度翼型的升力主要產生于翼型前1/3的部分，在接近最大升力時的壓力中心在翼型的前部1/4處。 |
| 帶彎度翼型在大攻角時的失速狀態 |

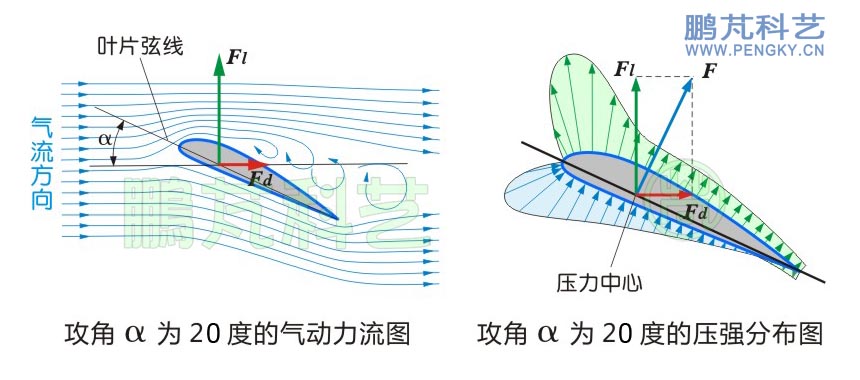

當翼型攻角較大時，翼型會進入失速狀態，圖6是該翼型在攻角為20度時的流線圖與壓強分布圖，左圖是該翼型的流線圖，由于攻角較大，通過翼型上表面的氣體將不再附著翼型表面流過，氣流會發生分離，從翼型表面脫落，翼型前緣后方會產生渦流，渦流破壞了翼型上表面的高速氣流通道，使前端的流速增量降低，在前端的后面的渦流區雖然也能產生負壓，但不及高速氣流產生的負壓值大，使得總體作用力F下降。導致升力下降阻力上升。 |
圖6--翼型在攻角為20度時的流線圖與壓強分布圖 |
從圖6右圖看，渦流導致翼型上部的負壓值減小，又由于翼型前端負壓值降低，翼型的壓力中心后移，翼型所受合力F減小，角度向后偏轉，導致升力下降；合力角度向后偏轉加上翼型攻角增大使得F的阻力分量Fd大增。 |
| 路徑說解釋翼型升力是不準確的 |
前面說過翼型升力的解釋有多種，特別是有一種“路徑說”在群眾科普層面流行較廣，認為翼型上表面凸起，上表面路徑長下表面路徑短，氣流通過翼型時，上表面速度就會比下表面快，根據伯努利原理，下表面的壓力就大于上表面，于是就產生了升力。這種解釋是不準確的，因為一般翼型上表面比下表面僅長1.5%至2.5%，按此路徑差產生的升力是微不足道的。而要產生足夠的升力，上表面的流速比下表面要快許多，應該說上表面的流速加快主要是通道變窄與翼型后部壓力降低的原因。當今翼型的升力理論上的描述主要依據是茹可夫斯基的升力定律，是一個完全由數學建立的環量理論進行計算的方法，有興趣的網友可另找有關空氣動力學的書籍學習。 |
| 帶彎度翼型的升力阻力曲線 |

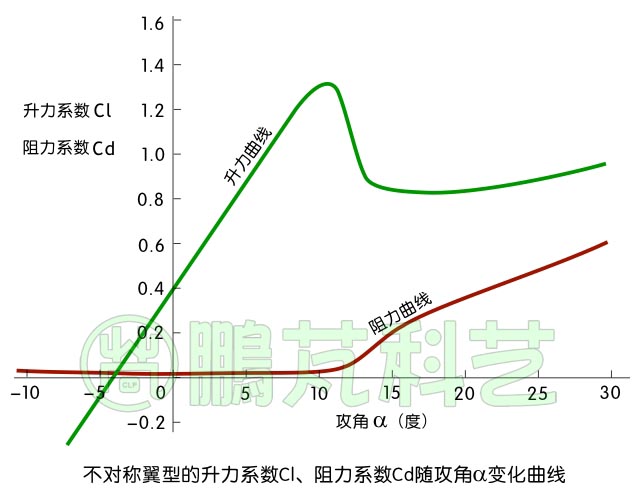

翼型在不同攻角下的升力有多大、阻力有多大、攻角多大時開始失速，這些可通過翼型的升力系數與阻力系數隨攻角的變化曲線圖來表示，圖7是某種帶彎度翼型的升力阻力曲線參考圖，圖中綠色的是升力曲線、棕色的是阻力曲線。在曲線中可看出，攻角α在11度以下時升力隨α增大而增大，當攻角α大于11度時進入失速狀態，升力驟然下降，阻力大幅上升，翼型開始失速的攻角α的值稱為失速角。α在45度時附近升力與阻力基本相等（該曲線圖未繪，可參見NACA0012全攻角曲線圖）。 |
圖7--有彎度翼型的升力阻力曲線 |

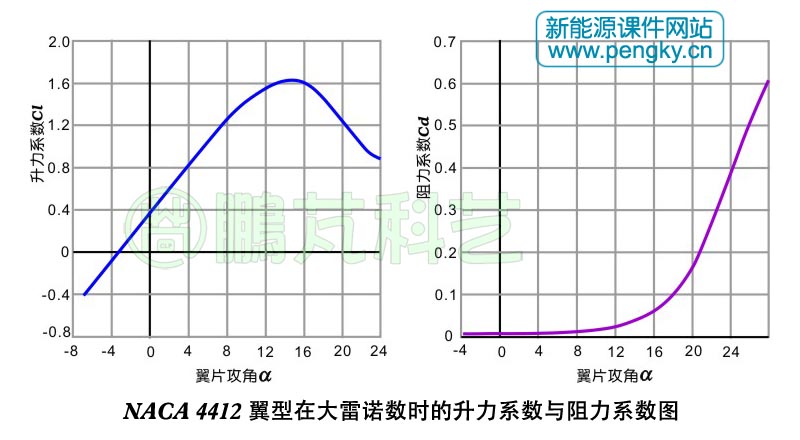

大多數有彎度的薄翼型與該曲線所示特性相近。在曲線圖中看出翼型在攻角為0時依然有升力，這是因為即使攻角為0，翼型上方氣流速度仍比下方快，故有升力，當攻角為一負值時，升力才為0，此時的攻角稱為零升攻角或絕對零攻角。 翼型在失速前阻力是很小的，在近似計算中可忽略不計。 對于同樣翼型在雷諾數不同時的升力曲線與阻力曲線也有變化，一般來說大雷諾數時的失速角比小雷諾數時要大。圖8是NACA 4412 翼型在較大雷諾數時的升力系數與阻力系數圖。 |
圖8--NACA 4412升力系數與阻力系數圖 |
下面是NACA 4412 翼型在較大雷諾數時的氣流動畫（包括升力系數與阻力系數曲線圖）。動畫較大較長，請耐心等待下載播放。 |
 |
對于普通有彎度的翼型當攻角為0時，壓力中心靠翼型的中部，隨著攻角的增加（不大于失速角）壓力中心向前移動到1/4弦長位置，進入失速后壓力中心又向中部移動。 |
| ?? 對稱翼型的升力與阻力 |

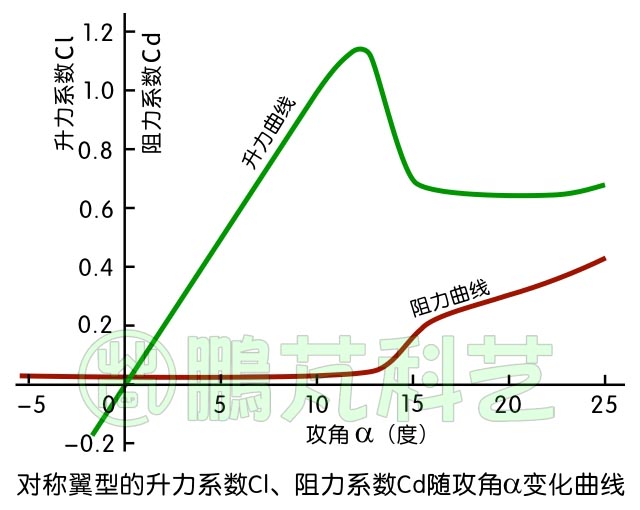

對稱翼型的升力與阻力等氣動特性與有彎度翼型類似，產生升力與阻力的原理也相同，但對稱翼型的上表面與下表面彎曲度相同，在攻角為零時翼型上表面與下表面氣流速度相同，產生的負壓相同，因此對稱翼型在攻角為零時升力為零。 圖8是對稱翼型的升力系數與阻力系數隨攻角的變化曲線參考圖，圖中綠色的是升力曲線、棕色的是阻力曲線。 在升力型垂直軸風力機中較多使用對稱翼型，常用翼型是NACA0012與NACA0015，有關NACA0012的主要參數見NACA0012翼型的截面與升力曲線圖課件。 |
圖9--對稱翼型升力阻力曲線?? |
對稱翼型的另一個特點是不失速時壓力中心在前方1/4弦長位置，不隨攻角變化而移動。 比較有彎度的薄翼與對稱翼型兩個曲線圖，兩曲線相似，可近似認為在翼型失速前升力曲線的斜率是個常數，其值為0.1/度或5.73/弧度。 對稱翼型的升力曲線經過0點，如果把這個翼型彎曲，隨著彎度增加升力曲線向左方移動。當然這是近似的，也是在彎度不大時較準確。 以上這些曲線都是在理想狀態下的曲線，也就是翼型的雷諾數較大時的曲線。雷諾數小時最大升力系數會減小、失速攻角會減小、阻力系數也會增大，各種翼型在不同條件下的的升力系數要查閱相關翼型手冊。 |
| ?? 葉片升力的計算示例 |
知道一個葉片的升力曲線，知道氣體的流速與葉片的攻角就可以算出該葉片受到的升力，根據空氣動力學，翼型在不失速狀態下的升力計算公式如下： Fl=0.5*ρ*Cl*v*v*c*l ???式中Fl 是升力，???? 單位是N（牛頓） Cl是升力系數 v是氣體的流速， ??單位是m/s c是翼型弦長， ????單位是m l是葉片長度， ????單位是m |
計算示例1： 有一個低阻型葉片，長度為8m，寬度（弦長）為1m，空氣流動速度是20m/s，攻角為8度，求其升力： 根據低阻型葉片曲線當攻角為8度時Cl為1.2， Fl=0.5*ρ*Cl*v*v*c*l Fl=0.5*1.23*1.2 *20*20*1*8=2361.6 計算出升力為2361.6牛頓 |
| 計算示例2：
有一個葉片為對稱翼型，長度為8m，寬度（弦長）為1m，空氣流動速度是25m/s，攻角為10度，求其升力： 對于對稱翼型可根據攻角直接算出升力系數 Cl=10*0.1=1.0 Fl=0.5*ρ*Cl*v*v*c*l Fl=0.5*1.23*1.0 *25*25*1*8=3075 計算出升力為3075牛頓 這是理想狀態下的數據，實際影響升力的因素還很多。 |
