| 水電站廠房的布置與建設 |
| Layout of Power House of Hydropower Station |

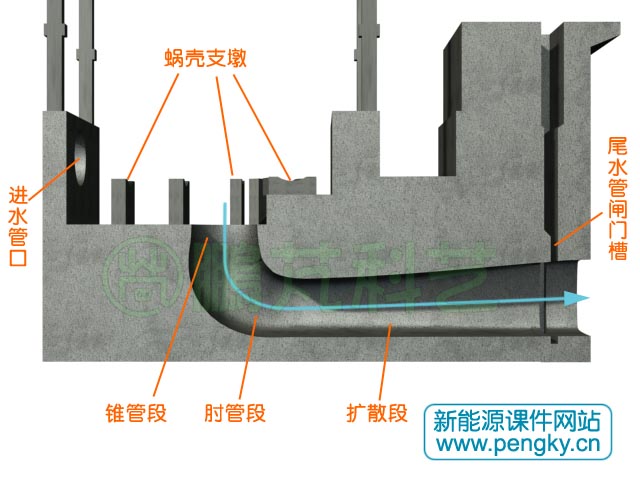

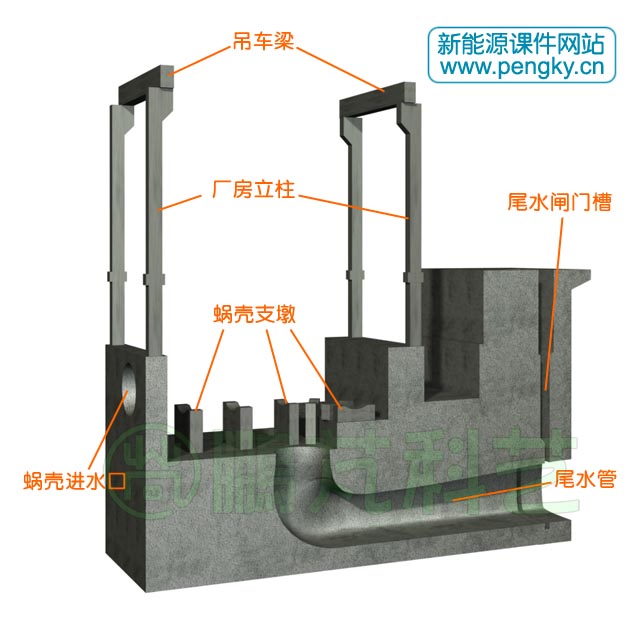

本節通過水電站廠房的建設過程來介紹水電站廠房的組成與結構，利用一個水電站廠房模型來演示這一過程。水電站一般有數臺水輪發電機組，用于演示的模型僅是一臺軸流式水輪發電機組涉及的廠房部分（廠房的一段），并以水輪發電機組的軸線做剖面，剖面與水流方向平行。 水電站廠房的施工是分期完成的，作為基礎的混凝土澆筑分為第一期混凝土與第二期混凝土，圖1是廠房一期混凝土工程要建造的部分，是整個廠房的基礎部分。基礎中首先要把水的通路留好，水流從水輪機的尾水管出來后向下方進入混凝土基礎中的尾水通道，通道從垂直轉為水平，截面逐步擴大到出口，通道垂直部分是直錐段，轉彎部分稱為肘管段，后面的稱為擴散段，這條通道要預留好，見圖2，圖中藍色箭頭線是尾水流向；在尾水管出口處留有閘門槽，為安裝尾水閘門；一期混凝土還有蝸殼、轉輪室、尾水管的基座與支墩，廠房的隔墻、立柱、吊車梁等構架。 |
|
|

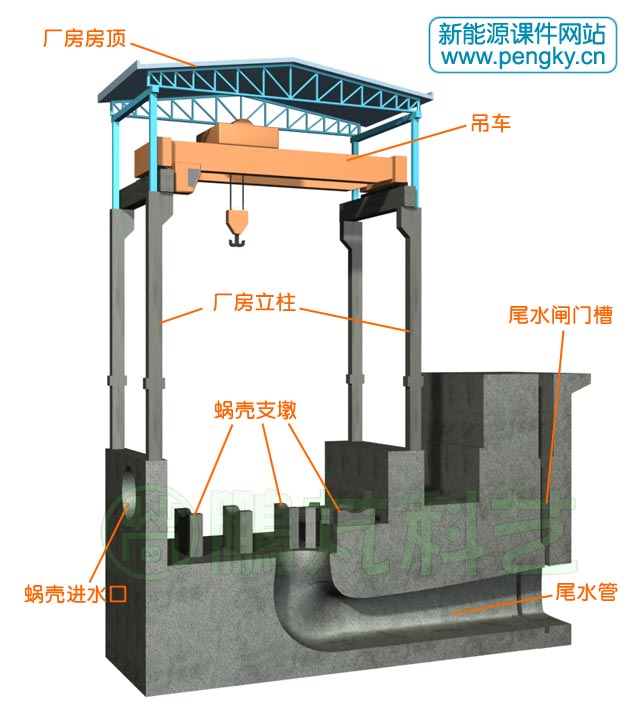

為了下一步的金屬構件與設備的吊裝，先把吊車安裝好，廠房房頂也裝上，見圖3。對于大型水電站，先不安裝房頂，方便借助廠房外的大型吊車安裝蝸殼與水管系統，然后再對廠房封頂。 |
|

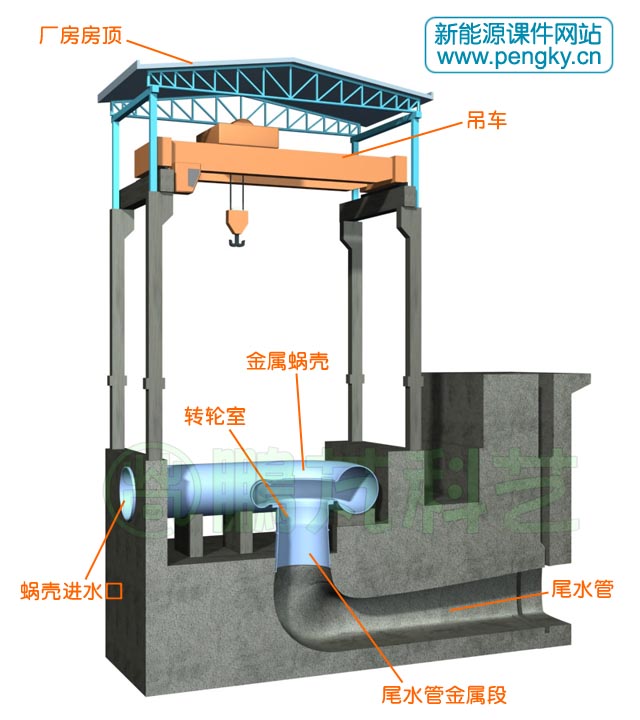

焊接組裝蝸殼與進水管、轉輪室、尾水管等金屬構件，（為了圖片清晰簡單略去了座環），見圖4。 |
|

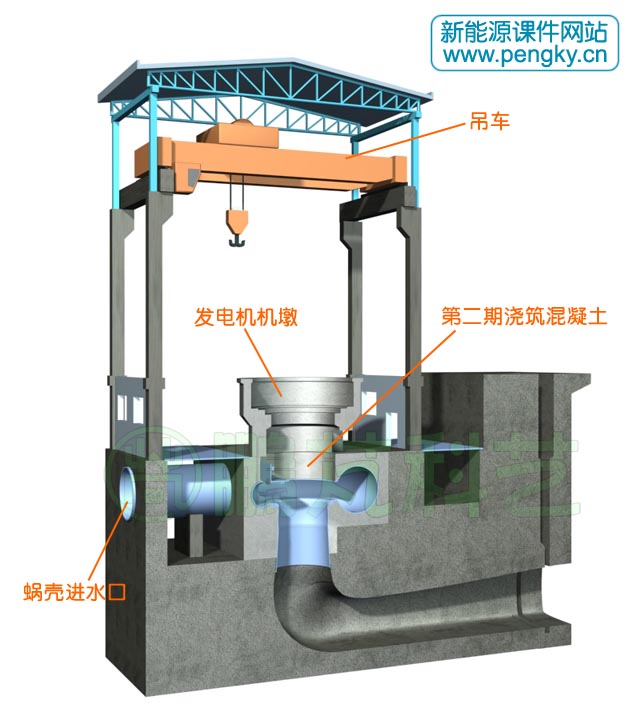

蝸殼、轉輪室、尾水管等結構件組裝完成后，開始澆筑二期混凝土，把以上結構件澆注于混凝土中（留有檢修通道，圖中未表示）；澆筑好機墩，機墩是安裝發電機的基座；鋪好樓板為吊裝設備作準備，見圖5。 |
|

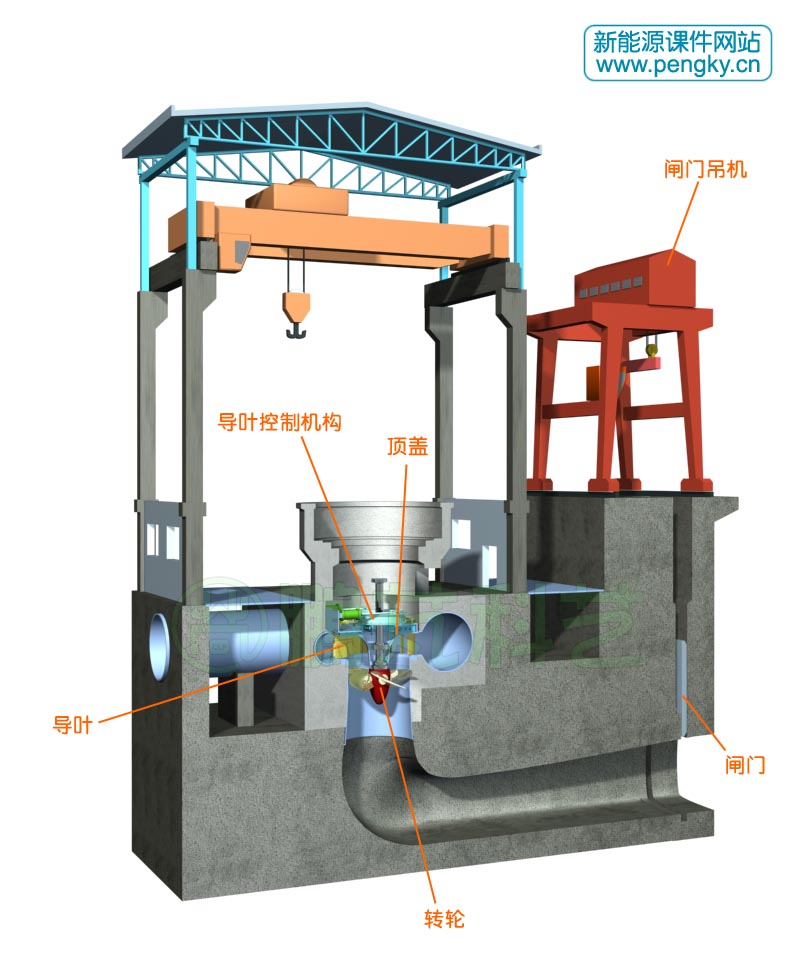

二期混凝土澆注好后，進入大規模機電設備安裝階段，主要是軸流式水輪機與水輪發電機的安裝，包括水輪機導葉、轉輪、頂蓋與導葉控制機構；尾水閘門吊機與尾水閘門等，見圖6。 |
|

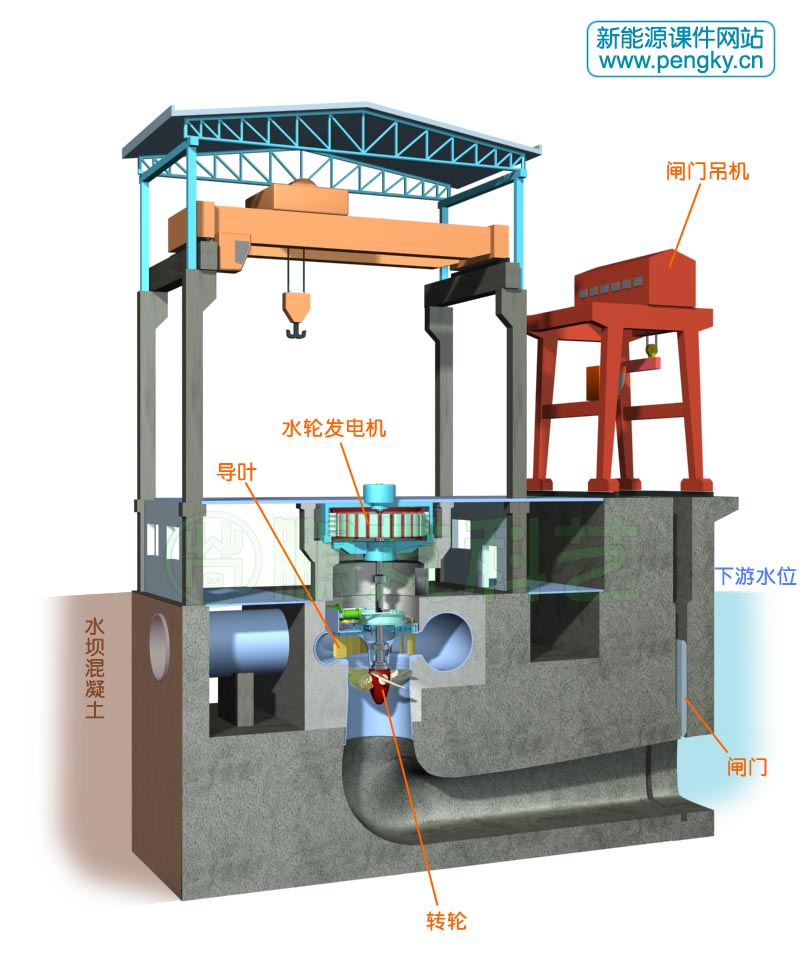

同時安裝好水輪發電機，水電站安裝完成，見圖7。 |
|

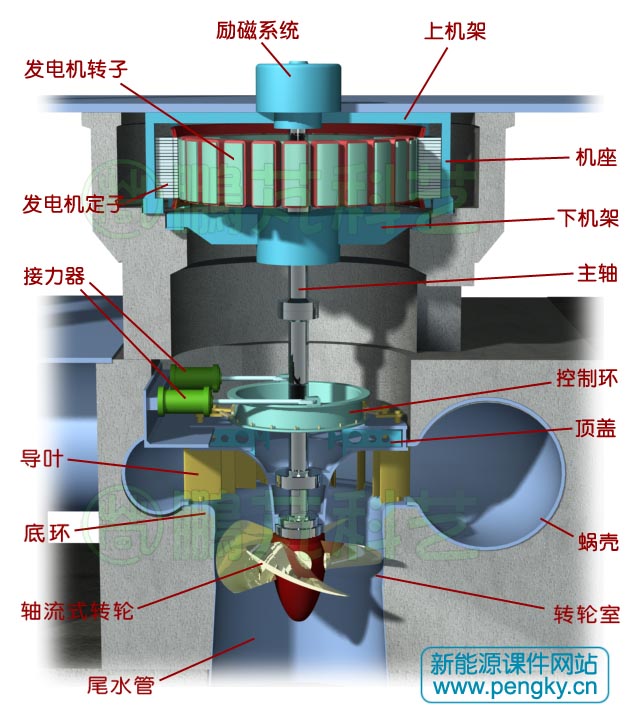

以上通過水電站廠房模型安裝介紹了水電站廠房的主要組成與結構，實際的安裝過程要復雜得多，水輪機與發電機的安裝是交叉進行的；水電站還有復雜的的油路系統、壓縮空氣系統、輔助供排水系統、控制系統、變電設備等等都從一期混凝土與二期混凝土澆注中預埋好各種管線、預埋件，在隨后逐步安裝各種設備，這些在圖中沒有介紹，有興趣的網友可另找專業書籍或資料。 前面介紹了水電站廠房施工的主要流程，實際的安裝順序根據各電站具體情況會有一些變化，圖8是安裝好的軸流式水輪機與水輪發電機。 |
|

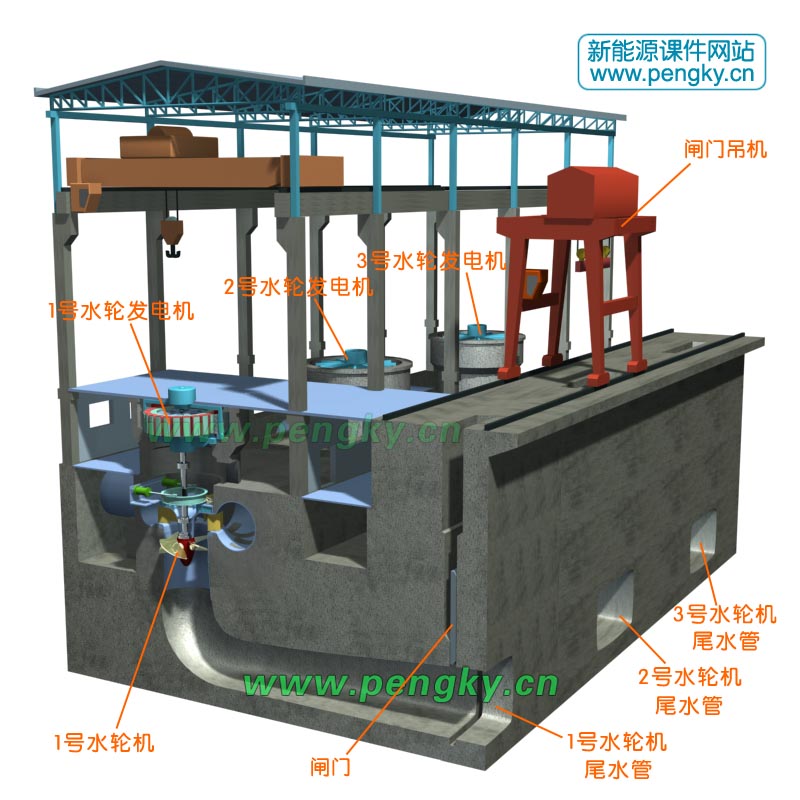

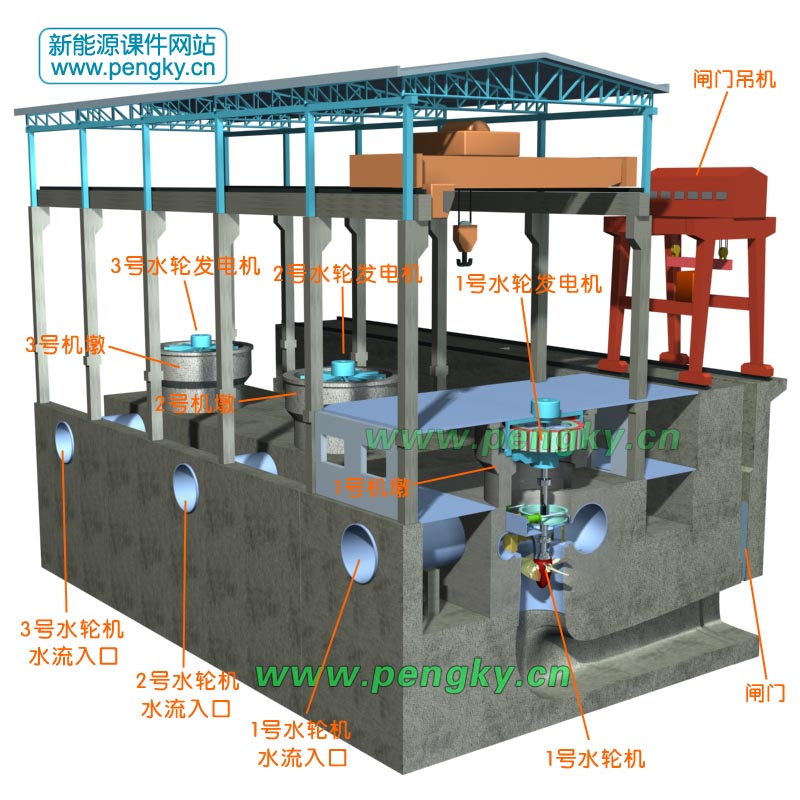

以上介紹的是單個水輪發電機組的廠房，實際的水電站具有多臺機組，三峽水電站共有32臺大型機組，是世界之最。下面給出有三個機組的廠房局部示意圖，圖9是從大壩一邊看廠房，圖10是從電站下游一邊看廠房。 |
|
|
把以上施工的主要過程用連在一起用動畫表現，請觀看動畫“水電站廠房的建設與組成” |
