水輪機的引水室

Diversion System of Hydroturbine

本節介紹水輪機的引水室，它是水流進入水輪機的第一個部件，沖擊式水輪機較簡單，用水管引水，通過噴嘴調節水流大小與方向，而反擊式水輪機是從水輪機外圍徑向進水，從水輪機下面軸向出水（除貫流式水輪機），就復雜多了，本節介紹主要的引水室形式。

開敞式引水室

最簡單的是開敞式引水室，在水輪機四周筑一個水槽，上游水進入水槽，從水輪機四周進入轉輪，水通過轉輪做功后從尾水管排出。開敞式引水室結構簡單，適用于低水頭小型水輪機。

開敞式引水室

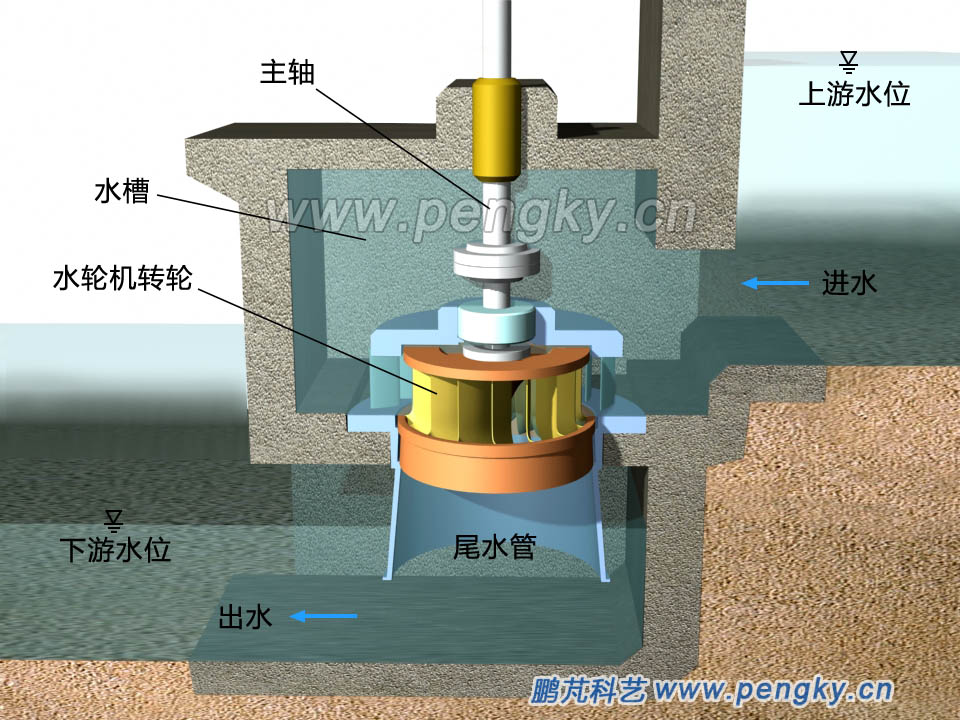

圖1--開敞式引水室

貫流式引水室

貫流式水輪機的水流是沿軸向直進直出，其引水室結構也很簡單，如圖2所示，水流從水輪機前方進入從后方排出。

貫流式引水室

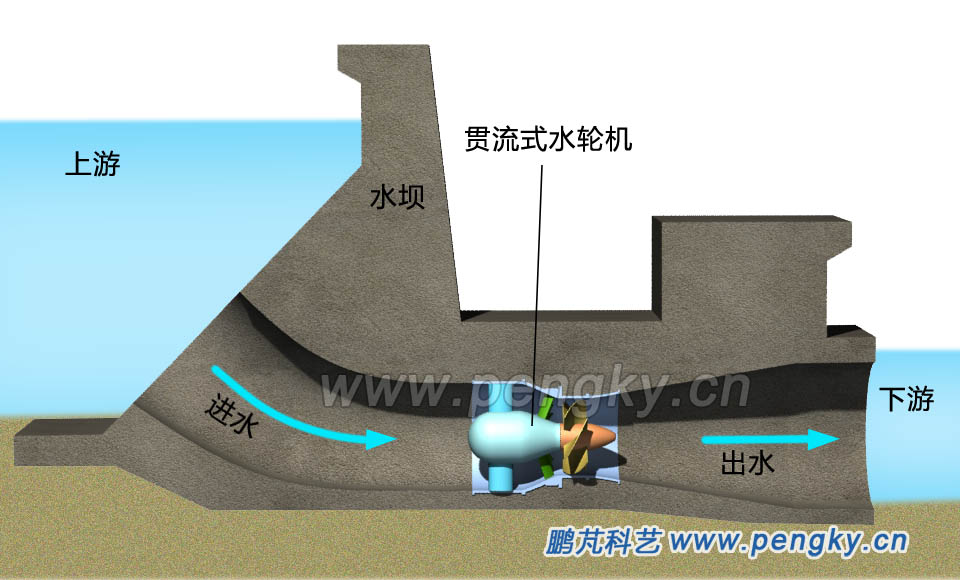

圖2--貫流式引水室

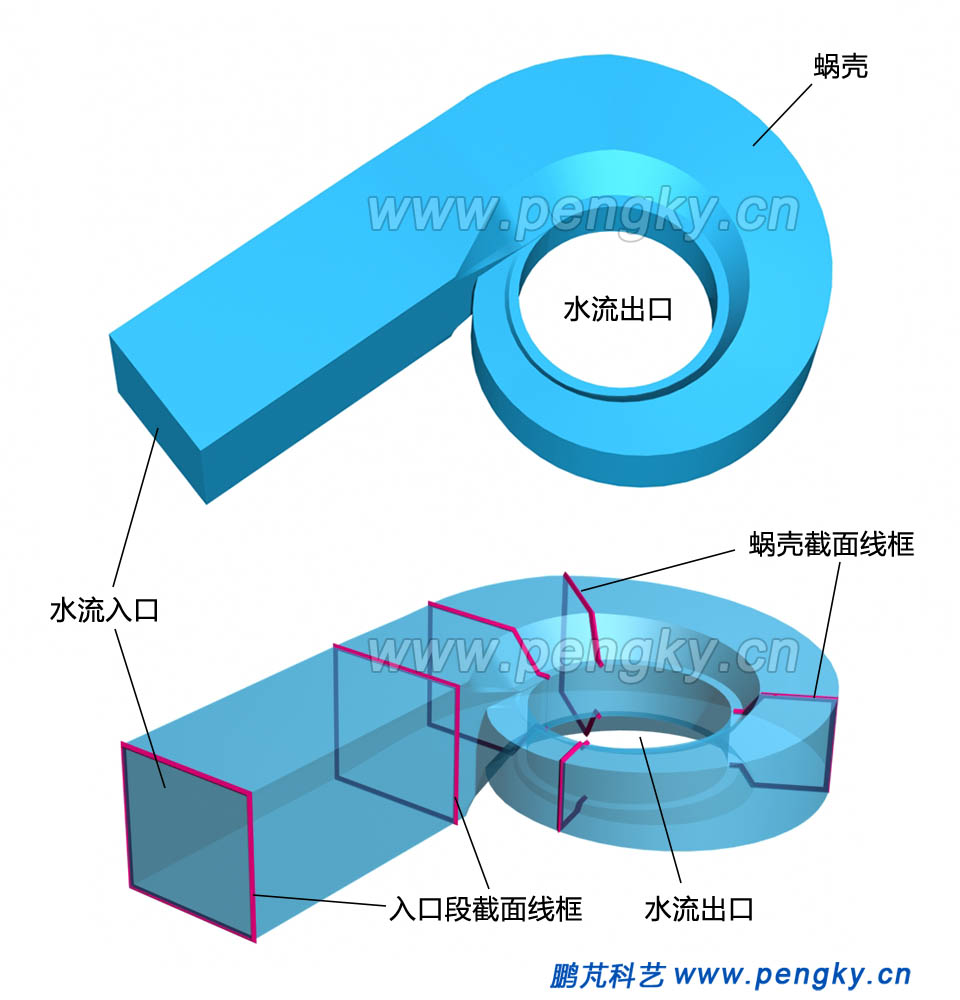

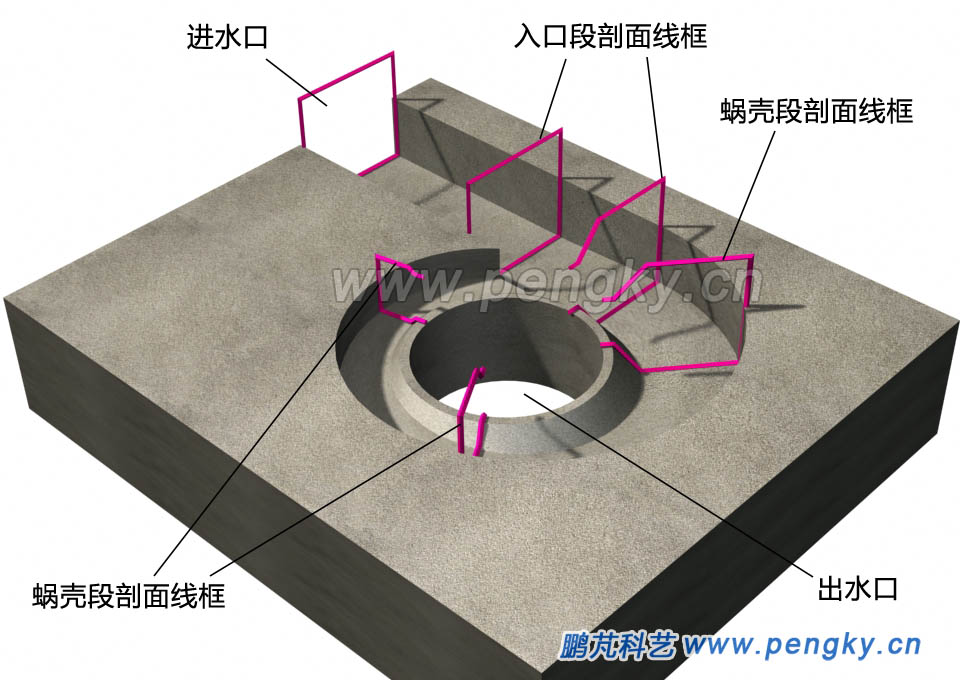

蝸殼式引水室

蝸殼是反擊式水輪機引水室的主要形式，通過蝸殼的水流能夠均勻分布到轉輪周圍，軸對稱地進入水輪機。圖3是一個金屬蝸殼結構圖，金屬蝸殼一般用彎好的鋼板焊接而成，或用鑄鋼件焊接而成，蝸殼內截面為圓形，既可節省鋼材，由能承受較大水壓。

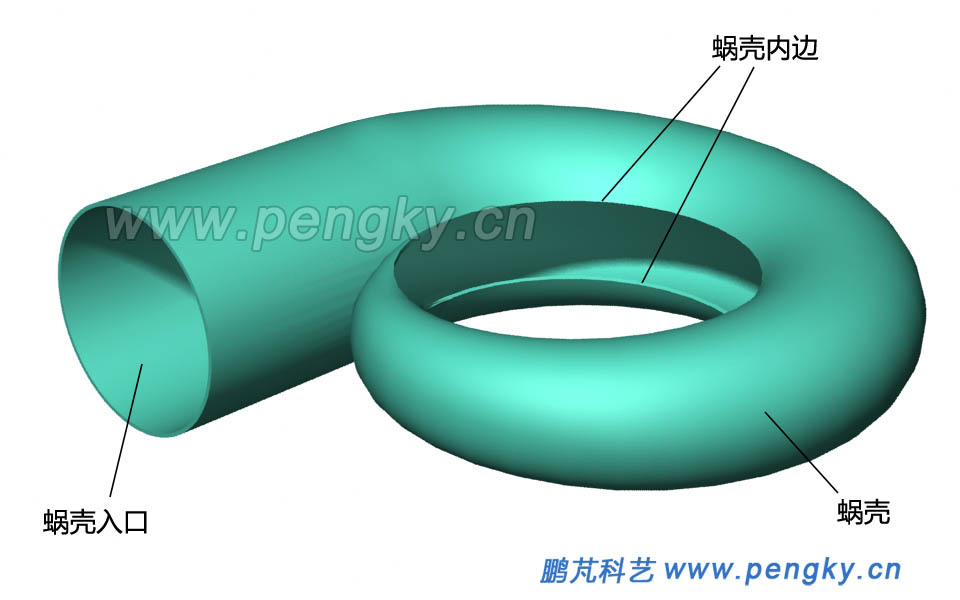

圖3--蝸殼結構圖

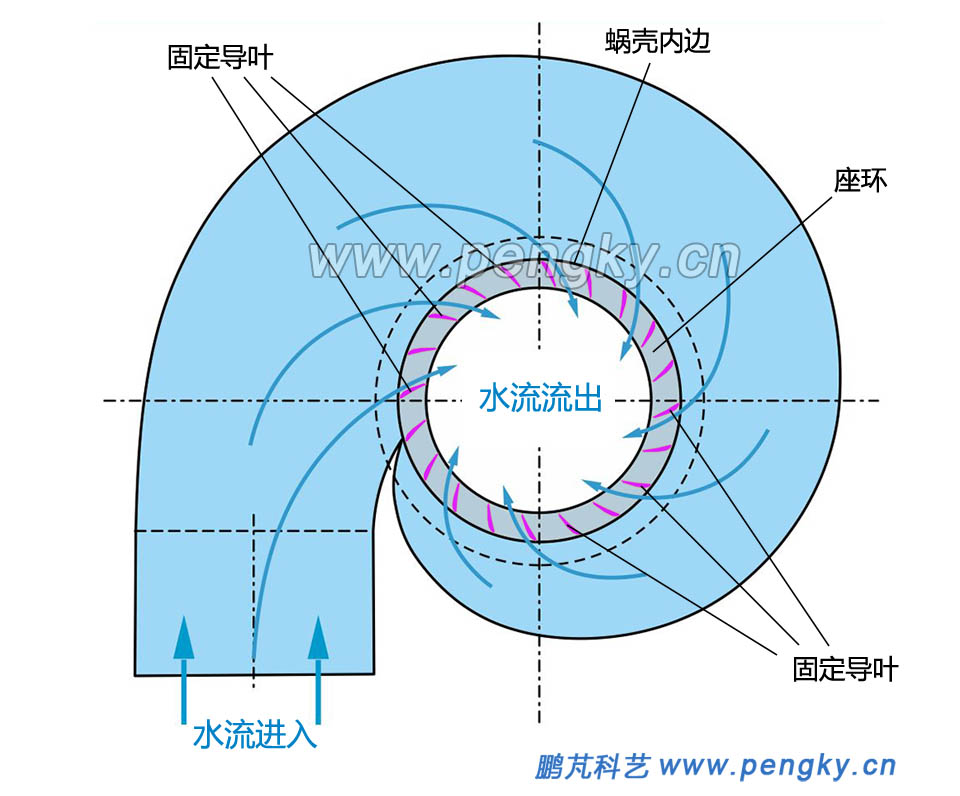

下面再通過蝸殼的水流向圖(圖4)來看水通過蝸殼的流向，這是一個水平的平面圖，內有軸流水輪機的轉輪，圖中藍色箭頭線是水流的走向，水流形成一定的環量(與徑向有一定的角度)流向中部，再轉向下方推動轉輪。

蝸殼的水流向平面圖

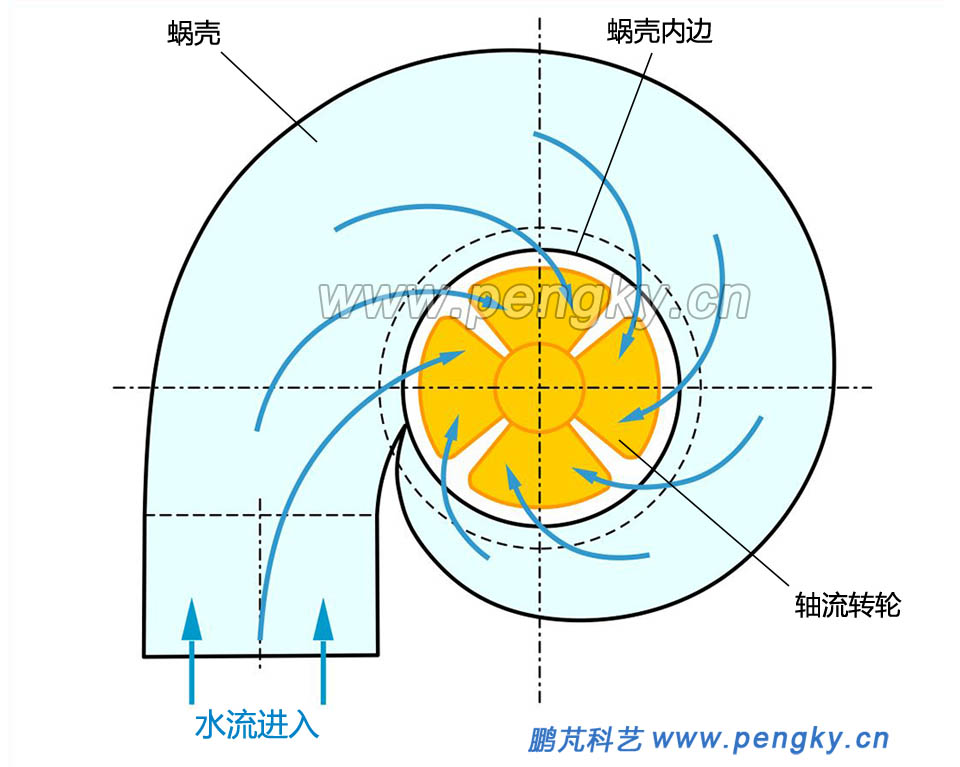

圖4--蝸殼的水流向平面圖

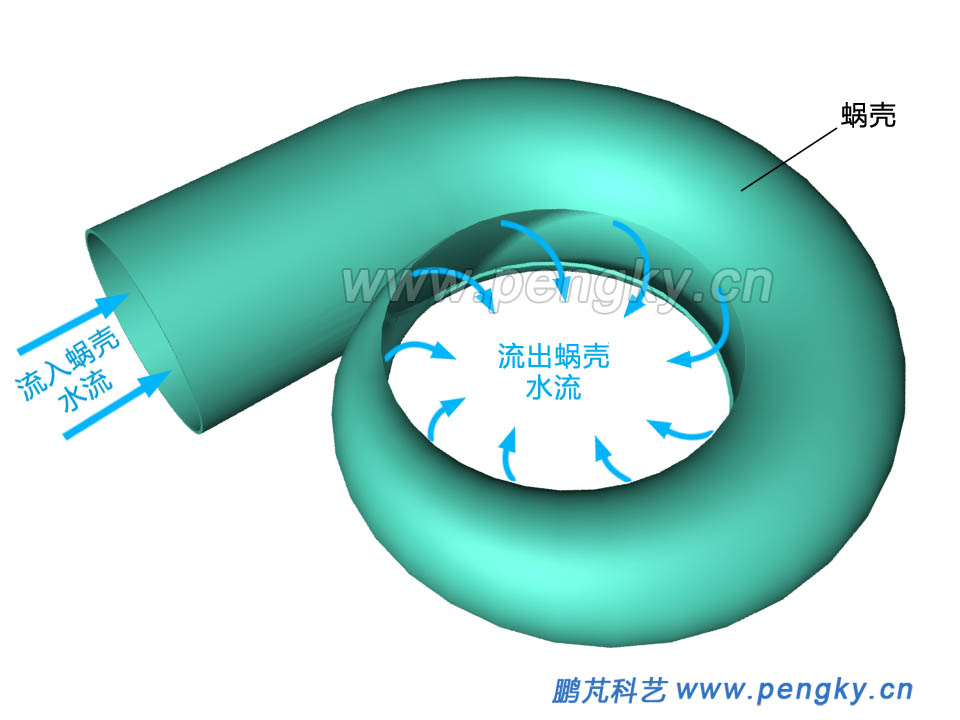

圖5是蝸殼的立體圖,也表示了水的流向

蝸殼的水流向立體圖

圖5--蝸殼的水流向立體圖

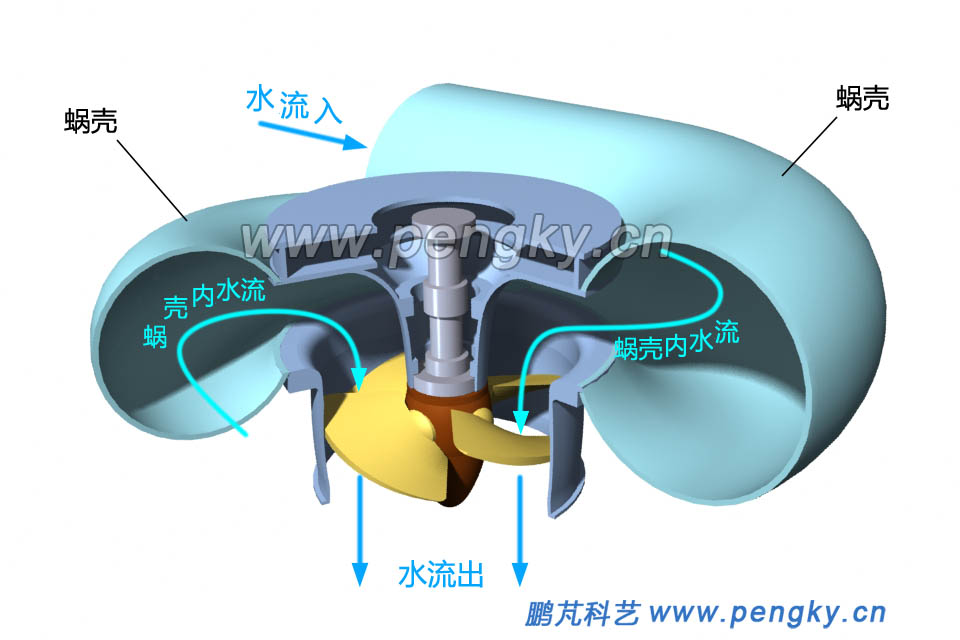

圖6是這個蝸殼與軸流轉輪的立體圖，較直觀的表示了水的流向，為看清內部結構對蝸殼與相關部件做了剖面。

軸流水輪機蝸殼水流走向

圖6--軸流水輪機蝸殼水流走向

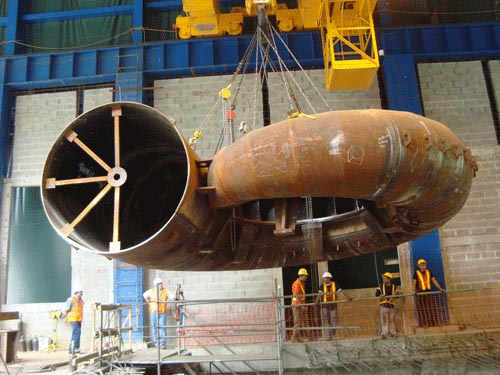

小型水電站的蝸殼可以直接鑄造再經機械加工制造，稍大些的采用彎好的鋼板焊接而成，圖7是一個小型臥軸布置的水輪機蝸殼（圖片來自網絡），數千千瓦以下的水輪發電機組多采用臥軸布置（蝸殼垂直地面安裝）。

臥軸布置的水輪機蝸殼

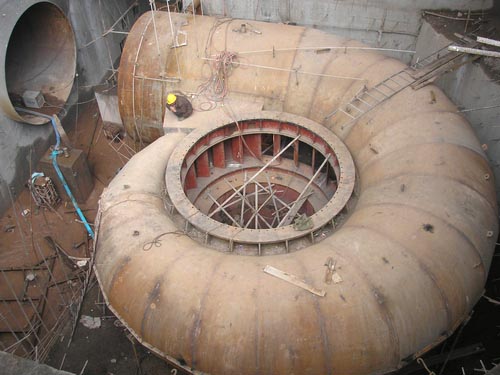

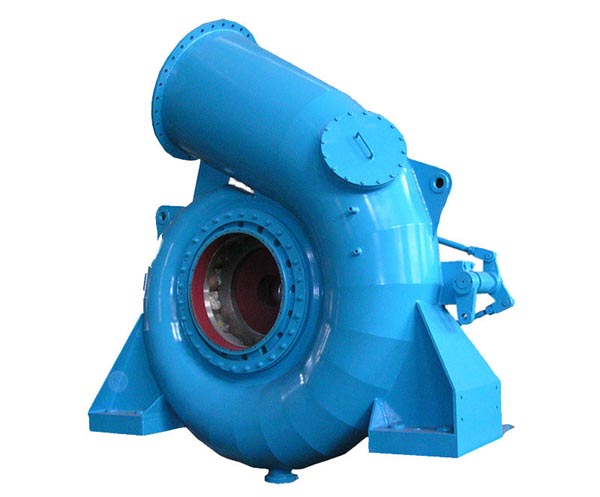

圖7--臥軸布置的水輪機蝸殼

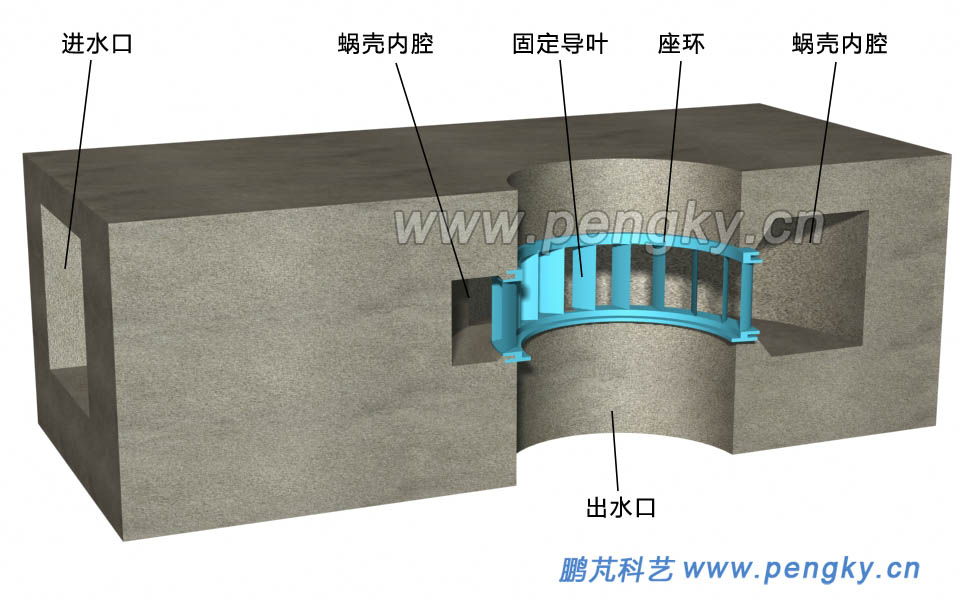

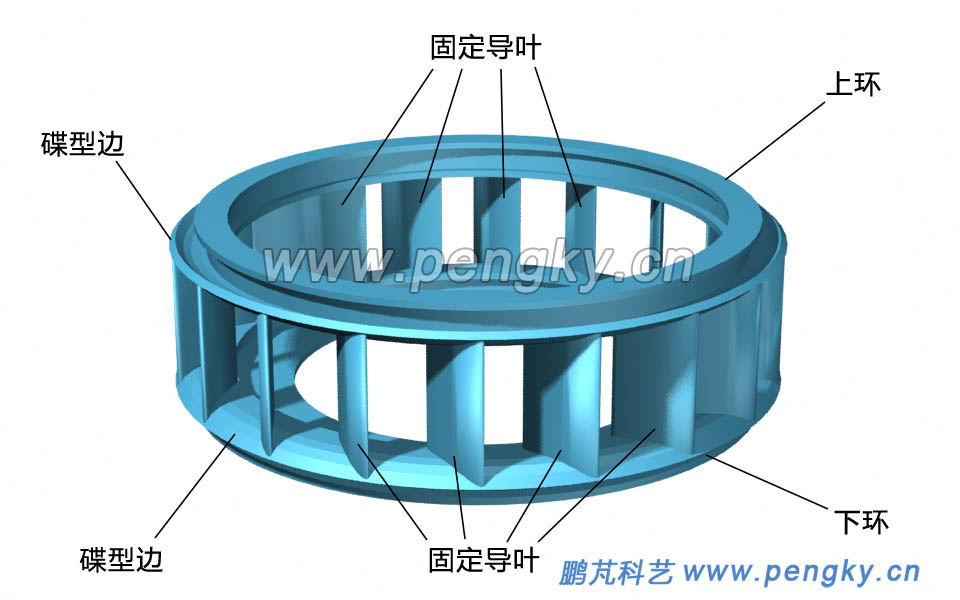

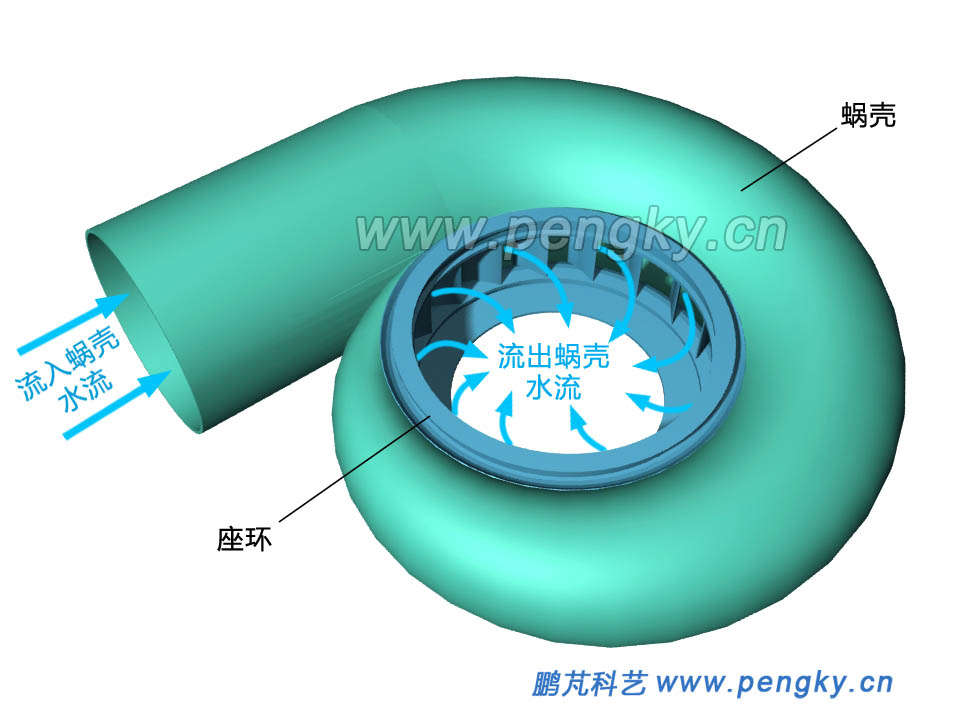

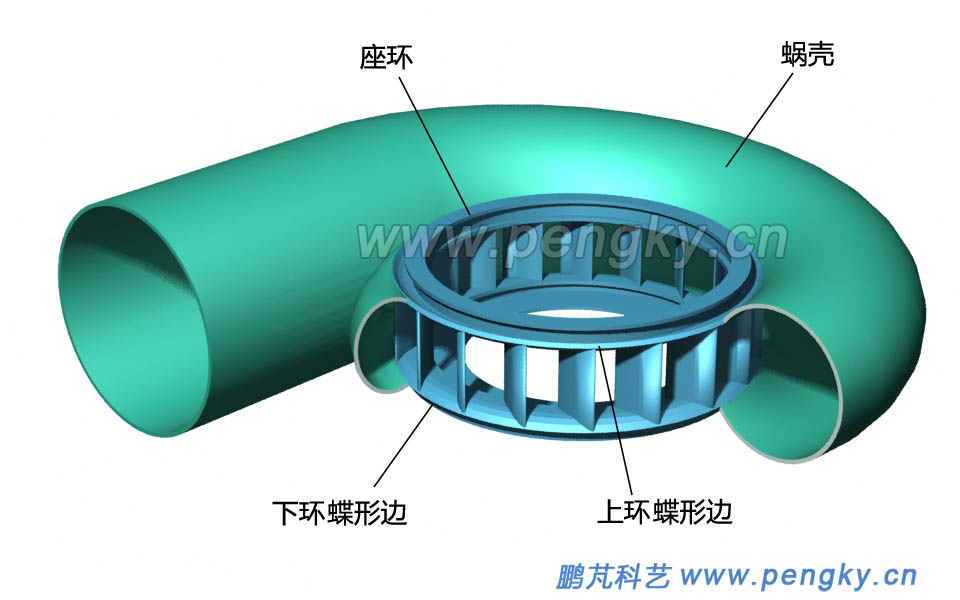

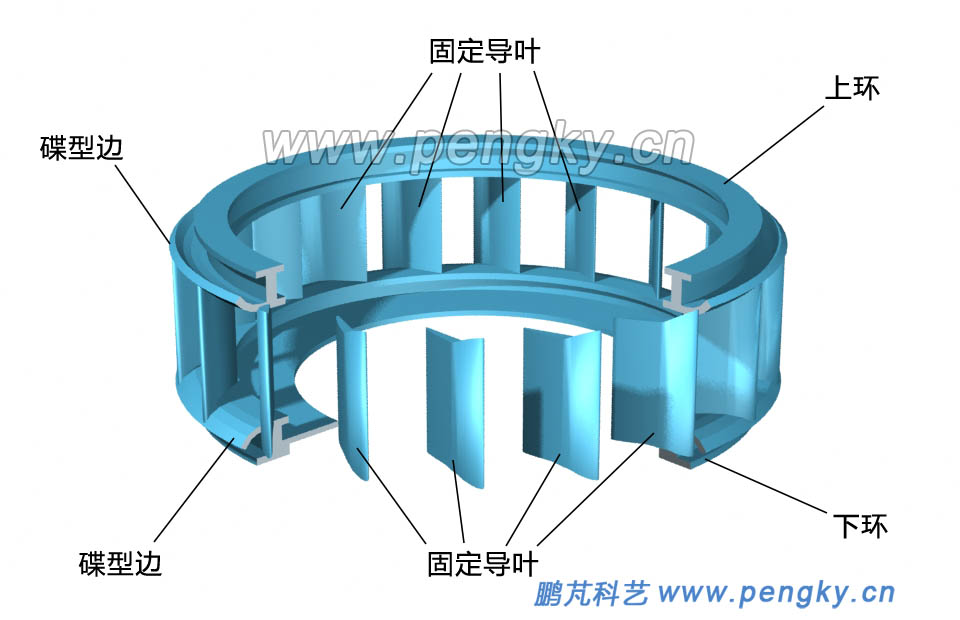

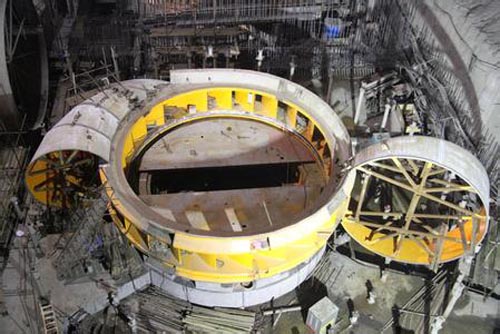

稍大些的水電站的水輪發電機組是采用立軸布置（蝸殼水平安裝），蝸殼被填埋在混凝土中，蝸殼要承受水的巨大壓力與混凝土的壓力。在蝸殼中部要安裝水輪機，上方要安裝水輪發電機，小機組數百噸，大機組數千噸，在蝸殼內沿安裝座環，通過座環承受這些重量。座環在蝸殼中部，座環由上環、下環、多個支柱組成，圖8是座環結構示意圖，圖中上環與下環剖開一部分以顯示環的截面，上環與下環之間有多個支柱支撐，水流從支柱間流過，為減小水阻力，支柱做成流線型葉片狀，葉片狀支柱沿水流向有個斜角，對水流有導向作用，故也稱支柱為固定導葉，見圖8。

座環結構?
