| 水輪機尾水管 |
| Draft ?Tube |
水輪機尾水管是反擊式水輪機的重要部件，它的作用不僅僅是把水輪機排出的水引向下游河道，設計好的尾水管還可以回收尾水能量，提高水輪機效率。 |
| 水輪機尾水管的主要形式 |

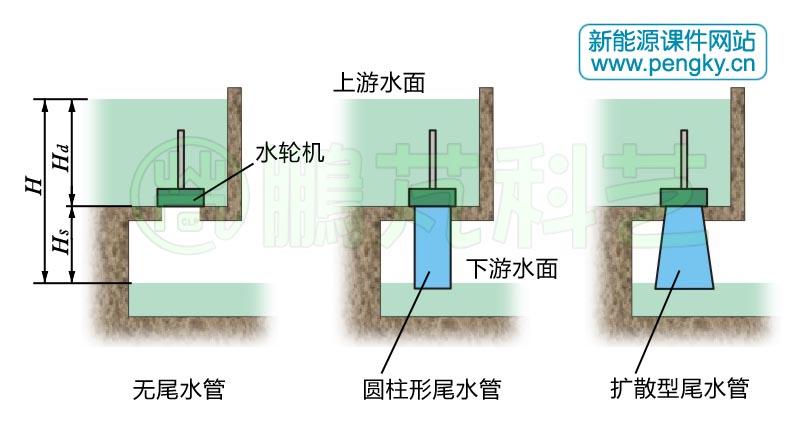

在圖1中有3個圖片，是水輪機尾水管的3種主要形式。圖中H是上游水位與下游水位的總落差，Hd是水輪機轉輪入口處的靜水頭，Hs是轉輪出口到下游水面的高差。 |
圖1--水輪機尾水管的形式 |
圖1左圖的水輪機沒有安裝尾水管，水輪機的工作水頭只是Hd，水輪機出口到下游水位的高差Hs沒有得到利用。對于上下游水位總落差H較大時Hs相對較小，當上下游水位總落差H較小時由Hs產生的損失就很明顯了。 圖1中圖的水輪機安裝有圓柱形尾水管，尾水管內的水會產生一個吸出水頭Hs，形成所謂靜力真空，高差Hs與上游水頭Hd一同作用到水輪機，這樣水輪機利用了總落差H，提高了水輪機的效率。 安裝圓柱形尾水管雖回收了高差Hs，但由于圓柱形尾水管的入口直徑與出口處直徑相同，尾水管的出口的水流速度與水輪機出口處水流速度相同，在尾水管的出口的水流速度較快，動能較大，仍造成水能的損失。于是將圓柱形尾水管改為擴散型尾水管，見圖1右圖。 擴散型尾水管出口直徑遠大于入口直徑，呈圓錐狀，水輪機出口的水流速度經過擴散管后大幅下降，在尾水管出口處動能大大減小，動能的減小也會產生一個吸出水頭，形成所謂動力真空，使水輪機得到更多的能量。現在水輪機的尾水管基本都是擴散型尾水管。 |
| 直錐形尾水管 |

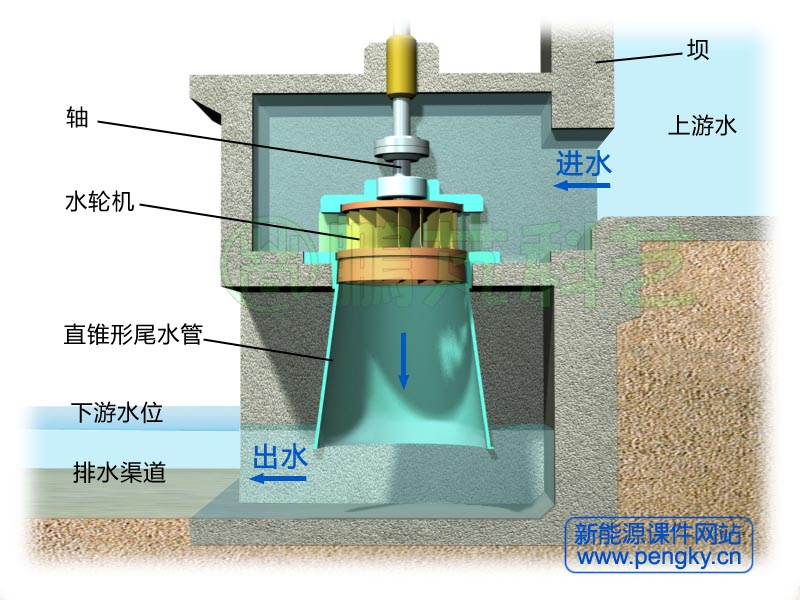

擴散型尾水管的的軸線是直線的稱為直錐形尾水管，直錐形尾水管結構簡單，效果好，圖2是直錐形尾水管的安裝示意圖。直錐形尾水管的擴大角度不宜大，長度較長為好。 |
圖2--直錐形尾水管 |
| 彎曲形尾水管 |

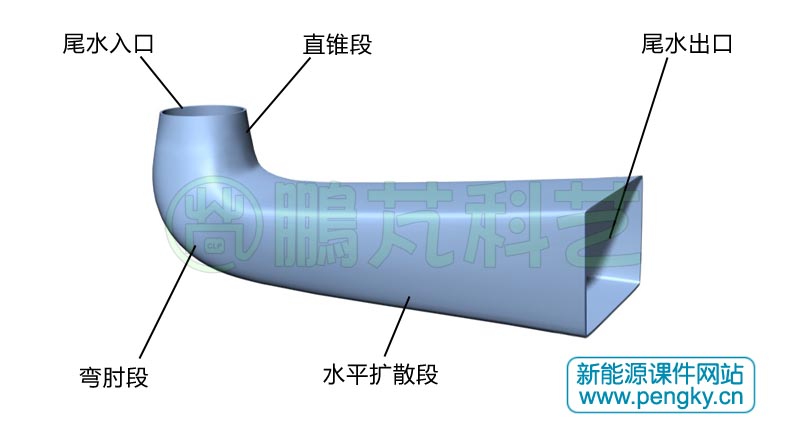

對于大型水電站，若采用直錐形尾水管，需向下開挖較深，工程大成本高。故大型水電站的尾水管采用彎曲形尾水管，彎曲形尾水管的中心線從垂直彎曲到水平，外形有點像手臂的肘部，也稱為彎肘形尾水管，圖3是彎肘形尾水管的外表面圖。 |
圖3--彎肘形尾水管外觀 |

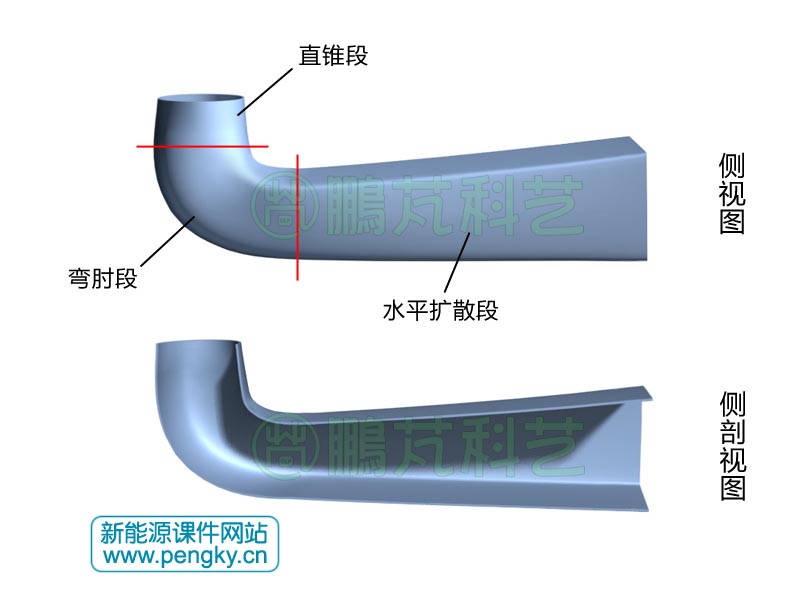

| 彎肘形尾水管的水流入口段是一節圓錐管，稱為直錐段，尾水管彎曲的肘部稱為彎肘段，水輪機水平部分稱為水平擴散段，見圖4。 |
圖4--彎肘形尾水管側視 |

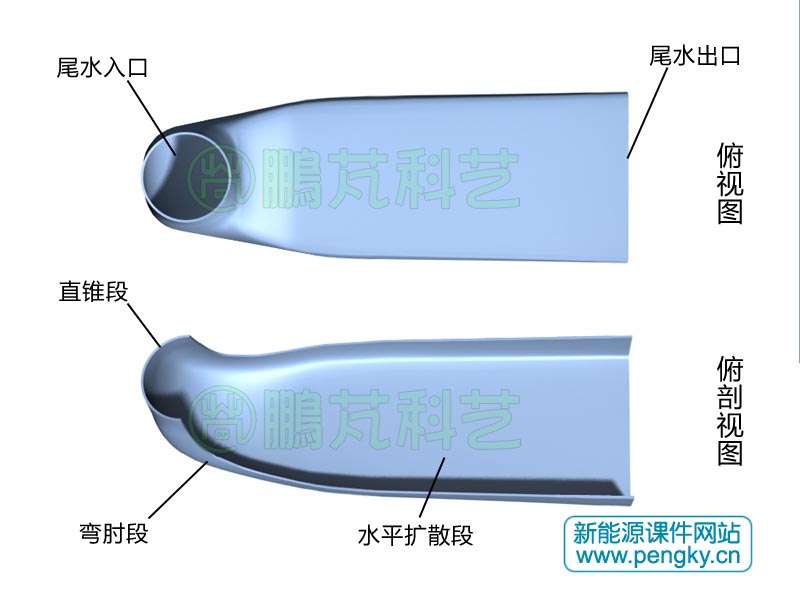

| 一般水電站機組數較多，為了不影響水壩的基礎結構強度，水平擴散段不能過寬，以保留足夠?qū)挾鹊幕炷两Y(jié)構。所以水平擴散段頭尾的寬度是相同的，為達到擴散目的，采用逐漸增加高度的方式來逐漸增加截面。見圖4與圖5。 |
圖5--彎肘形尾水管俯視 |

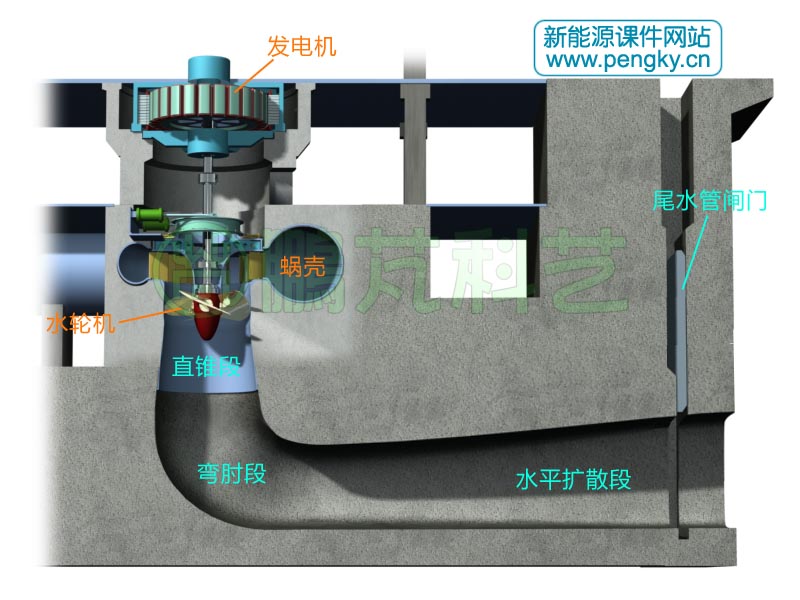

大型水電站的尾水管除了直錐段采用鋼結構外，彎肘段與水平擴散段直接由混凝土澆筑而成。圖6是安裝彎肘形尾水管的水輪機示意圖。 |
圖6--安裝彎肘形尾水管的水輪發電機組 |
