水輪發電機按布置方式不同分為立式與臥式。對于較小型水輪機，轉速較高，特別是沖擊式水輪機，多采用臥軸發電機。大型水輪機的轉速都比較低，為了能發出50Hz的交流電，水輪發電機采用多對磁極結構，對于每分鐘120轉的水輪發電機，轉子為25對磁極。三峽電站某700MW水輪發電機的轉子轉速為75r/min(每分鐘75轉)，使用40對磁極（80極）。由于磁極很多，體積龐大，故采用立軸結構。

推力軸承是承受軸向力的軸承，水輪發電機組包括發電機與水輪機，發電機與水輪機的軸是連接成一根軸（剛性連接）運轉，發電機轉子重量與水輪機轉輪重量與水推力都必須由推力軸承承擔。

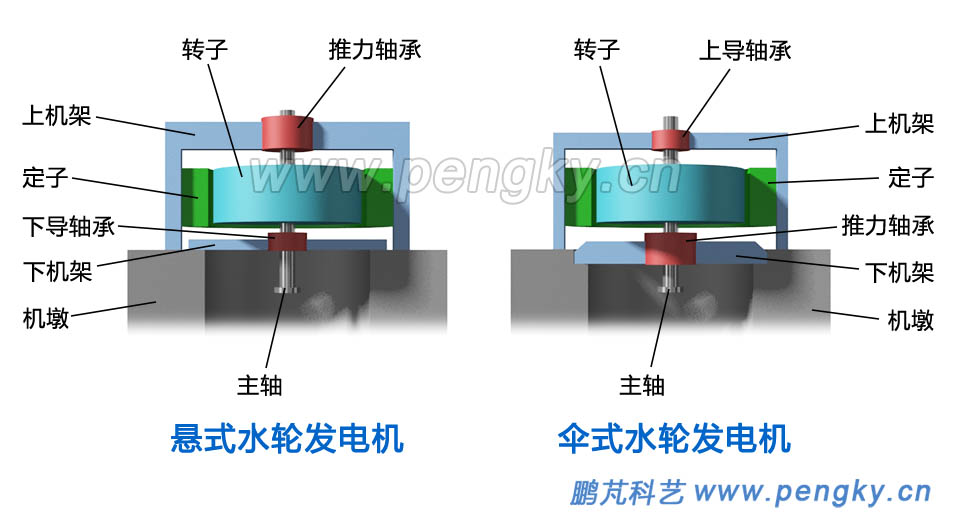

立軸結構發電機按推力軸承位置不同，分為懸式與傘式。推力軸承位于轉子上方的水輪發電機稱為懸式水輪發電機，推力軸承位于轉子下方的水輪發電機稱為傘式水輪發電機。圖1左側是懸式水輪發電機結構示意圖，是轉子懸吊在機架上的意思。圖1右側是傘式水輪發電機結構示意圖，是轉子像傘一樣撐在機架上的意思。

本課件用一個模型介紹傘式水輪發電機，由于過多磁極不易看清結構，水輪機發電機模型只有12對磁極。模型只展示水輪發電機的基本結構與組成，不含螺栓、墊板、壓環、楔版、鍵、加強筋等零件與輔件。

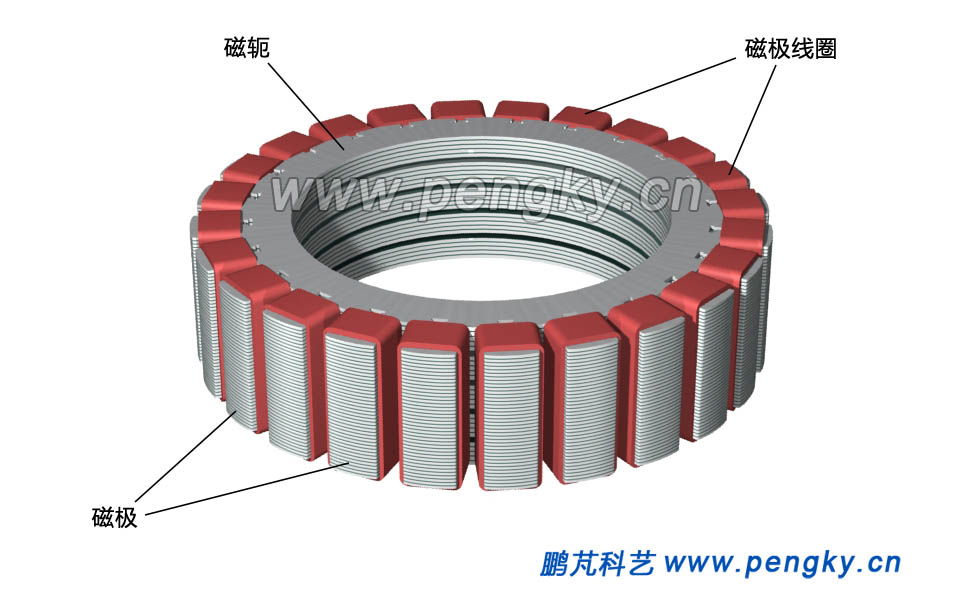

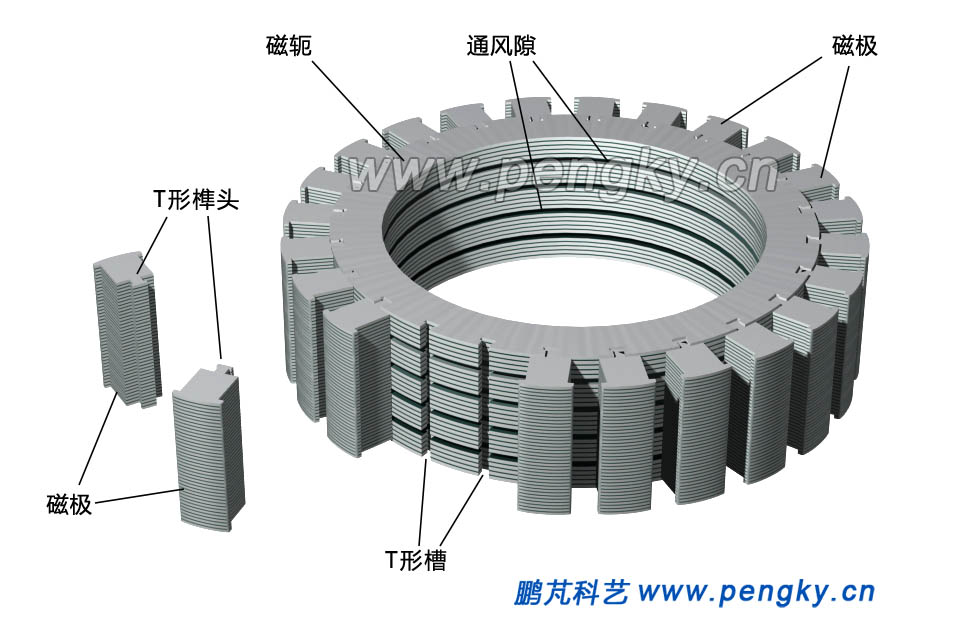

水輪發電機的轉子采用凸極式結構，轉子鐵芯由磁軛與磁極組成，磁軛是磁極磁力線的通路，發電機模型有南北相間的24個磁極。在磁軛外圓周開有T形槽，磁極通過T形榫頭固定在磁軛上，圖2是轉子鐵芯結構圖，圖中左側是兩個未安裝的磁極。磁軛疊片分為幾層，層間有縫隙，稱為通風隙，用來通風冷卻。

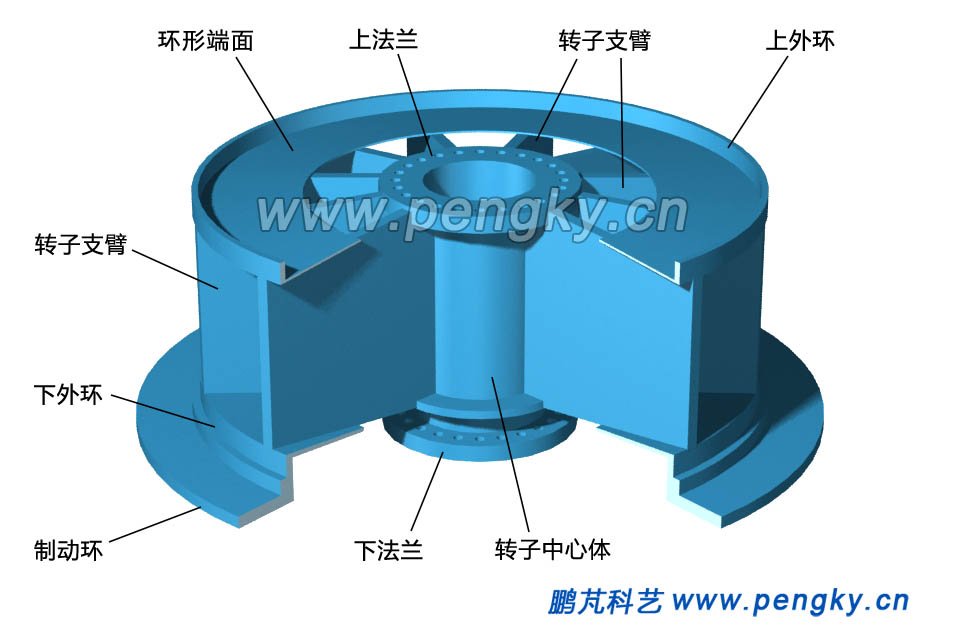

磁軛安裝在轉子支架上，圖4是轉子支架結構示意圖。轉子支架由轉子中心體、轉子支臂、上外環、下外環、制動環組成。

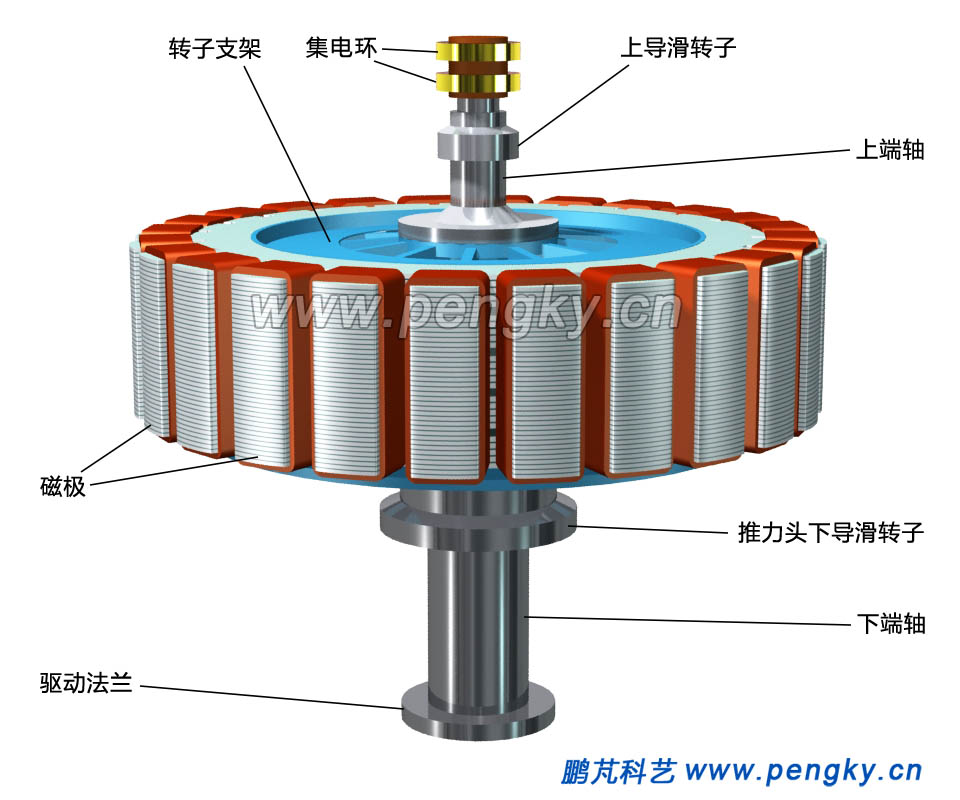

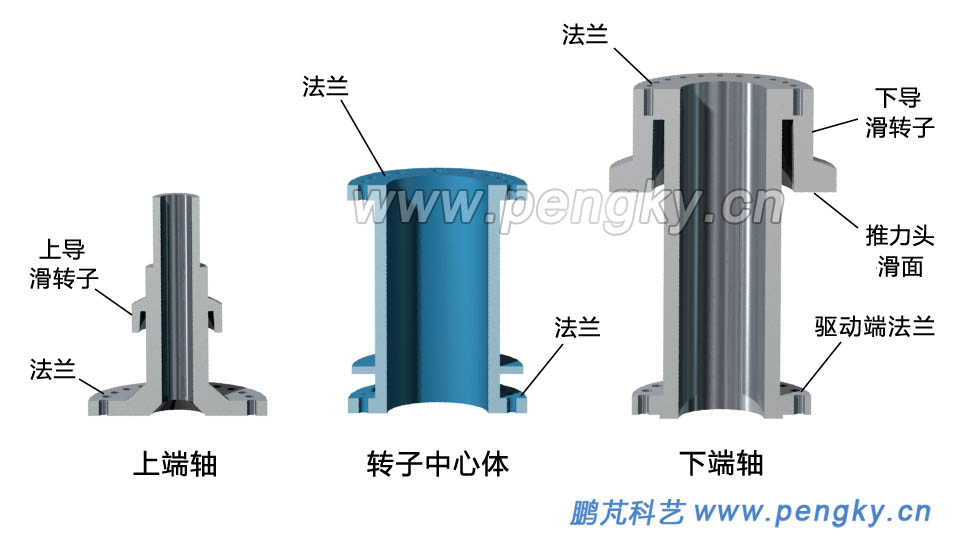

轉子中心體是轉子主軸的中間段，上法蘭接上端軸，下法蘭接下端軸。中心體通過轉子支臂支撐磁軛，轉子支臂是板狀，當轉子旋轉時支臂像離心風機的葉片，把空氣扇入磁軛的通風隙進行散熱。

轉子支架外側上下端有上外環與下外環加固支臂，并有環形端面讓空氣流向磁軛。轉子支架下側還有制動環，是轉子的剎車環。

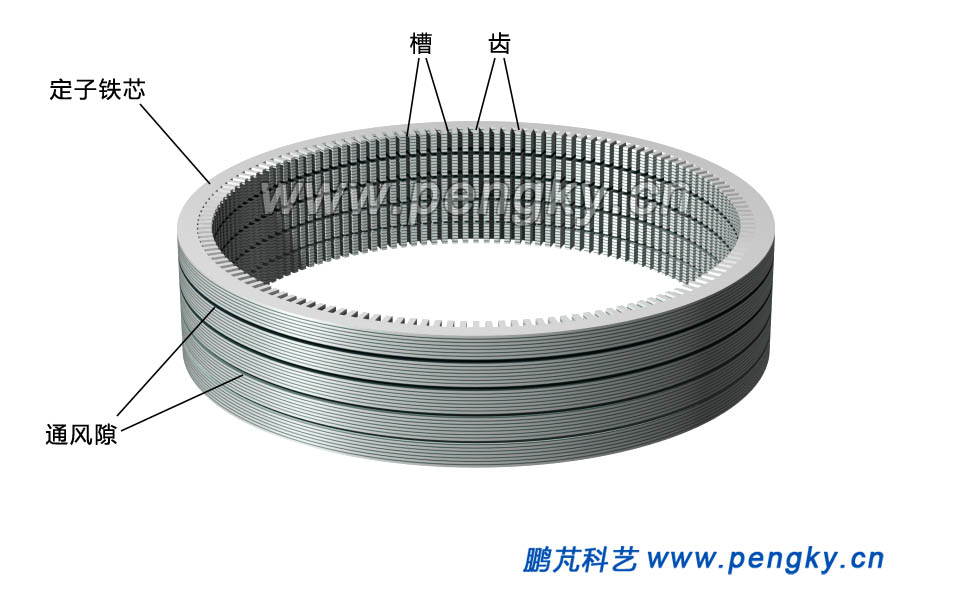

水輪發電機的定子

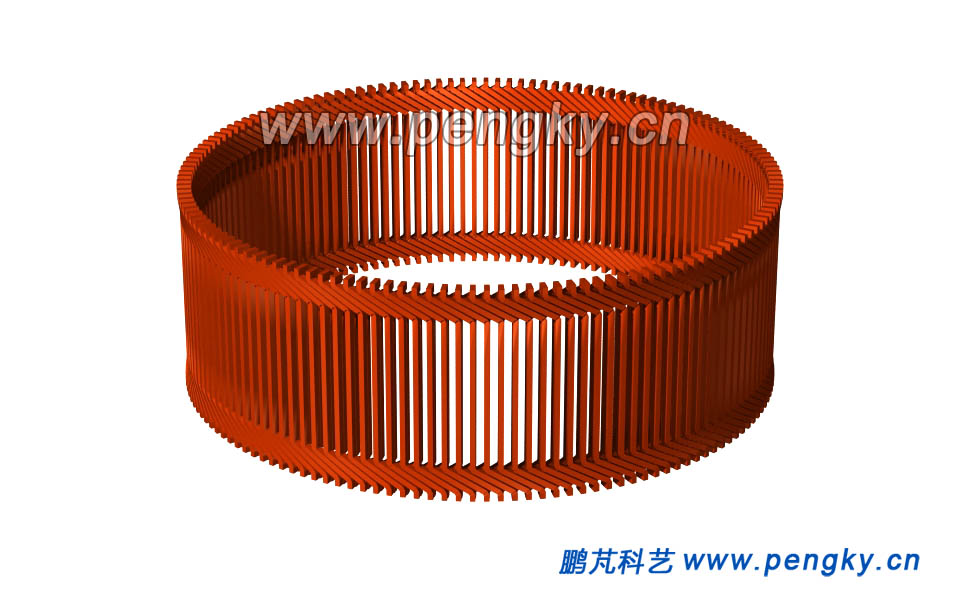

定子線圈嵌放在定子槽內，組成三相繞組，每相繞組由多個線圈組成，按一定規律排列嵌裝，見圖9。

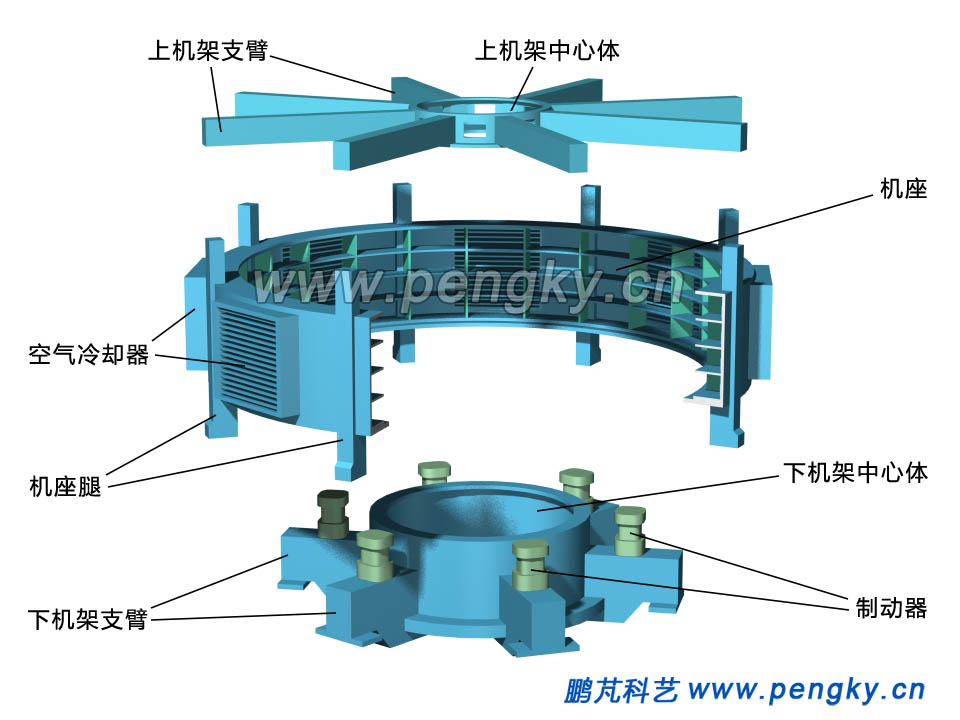

水輪發電機的機座與機架

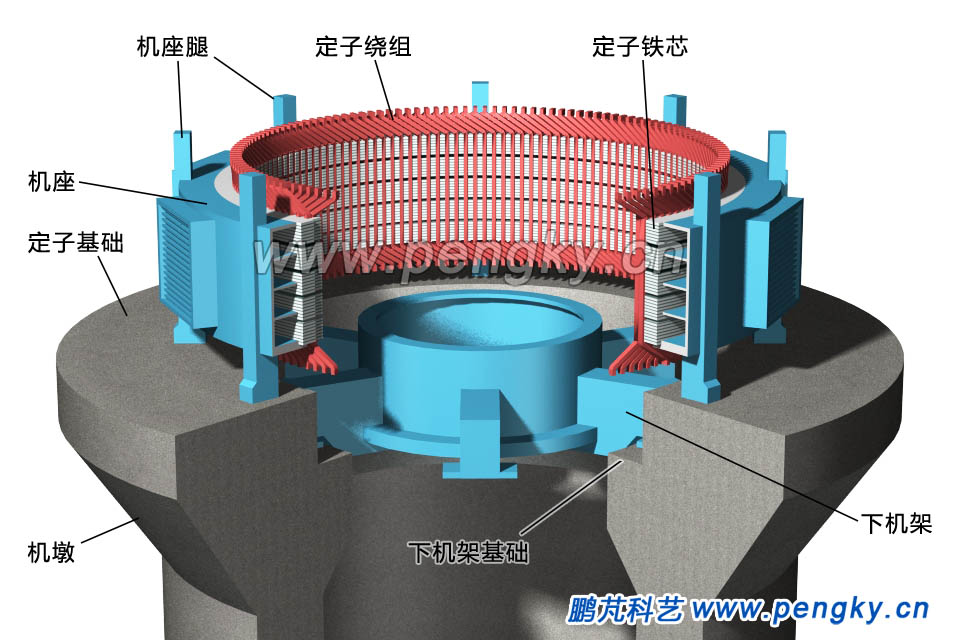

機座與下支架安裝在由混凝土澆筑的機墩上，機座的腿安裝在機墩的定子基礎面上，下支架支臂安裝在下機架基礎面上。在機座上安裝定子鐵芯與定子繞組，見圖12。

水輪發電機整機組成

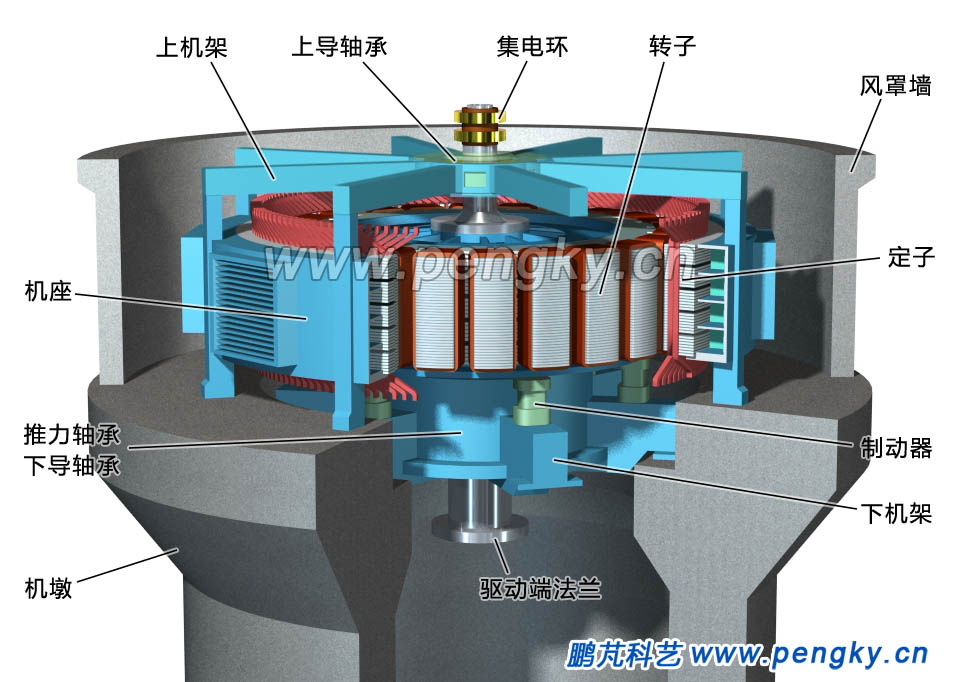

把整個轉子插在定子中間，與定子有很小間隙，在下機架中心體安裝推力軸承與下導軸承。把上機架安裝到機座腿上，在上機架中心體安裝上導軸承。轉子可以自由旋轉，見圖13。

注：風罩墻是與機墩是同時澆筑的，在圖12中沒顯示風罩墻。

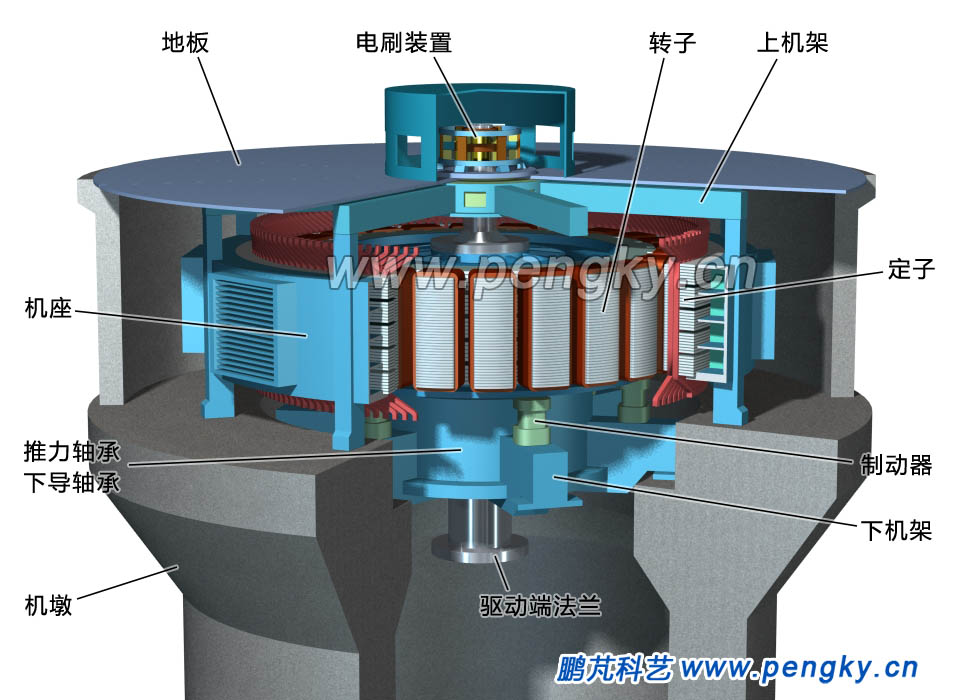

鋪好上層平臺地板，裝好電刷裝置或勵磁電機，圖14是水輪發電機的完整模型。

該水輪發電機模型轉子旋轉一周將感生出12個周期的三相交流電動勢。當轉子轉速為每分鐘250轉時，所發交流電的頻率為50赫茲。

請觀看水輪發電機運轉的3D動畫
