| 軸流式水輪機 | |||
| Axial Flow Turbine | |||
軸流式水輪機屬于反擊式水輪機，主要由轉輪、轉輪室、導水機構、蝸殼組成。 |
|||
| 1. 轉輪的結構與工作原理 | |||

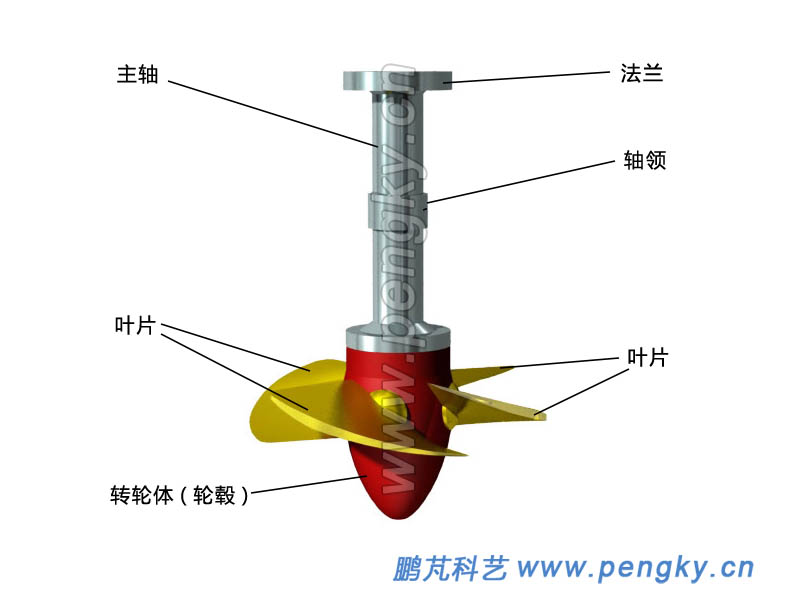

軸流式水輪機的轉輪葉片像電風扇的葉片，圖1是一個四葉片轉輪。 |
|||
 |
|||
| 圖1--四葉片軸流式轉輪 | |||

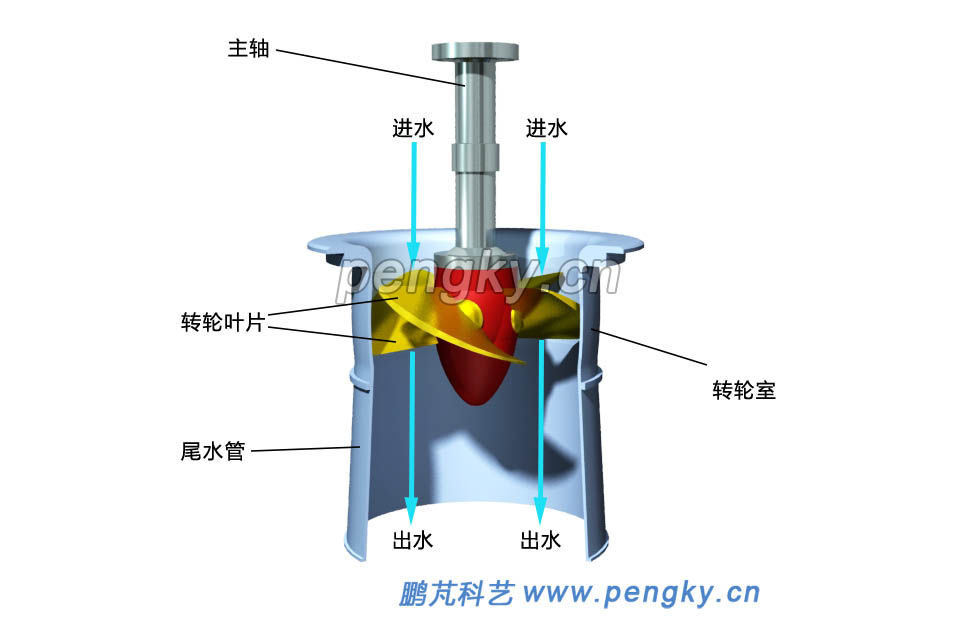

轉輪安裝在轉輪室內，水流進入轉輪和離開轉輪均是軸向的，如圖2所示。 |
|||
 |
|||
| 圖2--軸流式轉輪與轉輪室 | |||

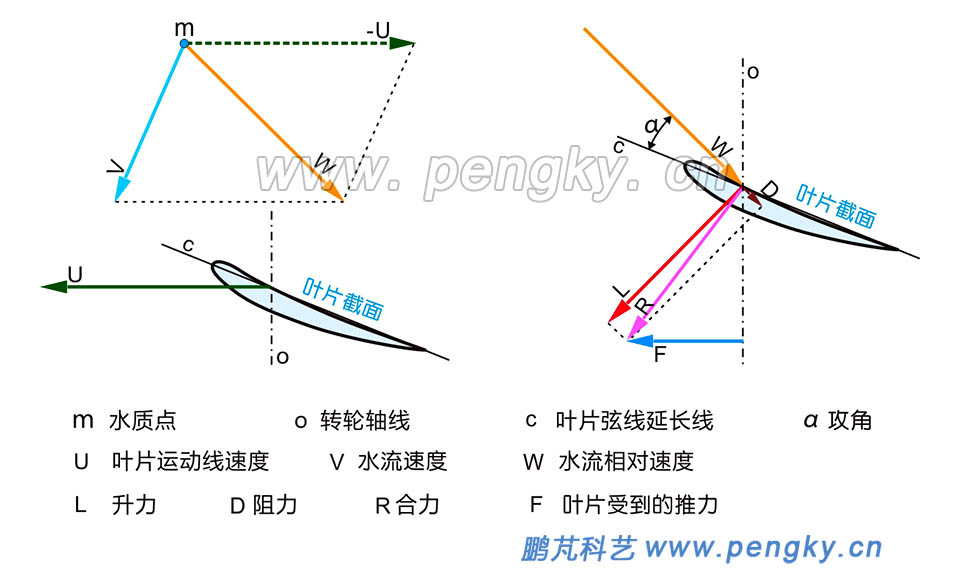

軸流式水輪機葉片截面為翼形，根部厚邊緣薄，水流軸向通過轉輪葉片，工作原理與風力機相似。圖3是葉片受力圖，圖中以一個葉片的截面來簡單分析葉片的受力，轉輪軸線垂直于地面，圖中箭頭線是矢量線，同時表示大小與方向。 |
|||
 |
|||
| 圖3--葉片受水流作用力圖 | |||
先看左面圖，m是靠近葉片的一個水質點，為看的清楚，把他挪到左上方，水質點的速度是V，由于水進入轉輪區有環量，在圖中的方向不是垂直向下，而是向左方傾斜；葉片繞軸旋轉，截面的切線速度是U，相對于葉片水質點m則是以-U的速度向右運動；所以水質點m相對于葉片的運動速度是W，也就是說葉片受到水流的方向是W。 再看右圖，葉片受到方向是W的水流作用，由于W與翼形弦線c有攻角α，會產生一個垂直于W的升力L，同時也受到阻力D（與W同向），兩力的合力R是葉片受到的力，R在水平方向的分力是F，F(xiàn)就是推動葉片旋轉的力。 軸流式水輪機葉片數目一般為3至8片，低水頭少葉片，高水頭多葉片。軸流式水輪機轉輪流道的過流斷面面積較大，可提高了水輪機的單位流量和單位轉速，可以采用較小的轉輪直徑和較高的轉速，從而縮小了機組尺寸，降低了投資。軸流式水輪機適用于較低水頭、較大流量的水利資源。 |
|||
| 2. 軸流定槳式轉輪和軸流轉槳式轉輪 | |||

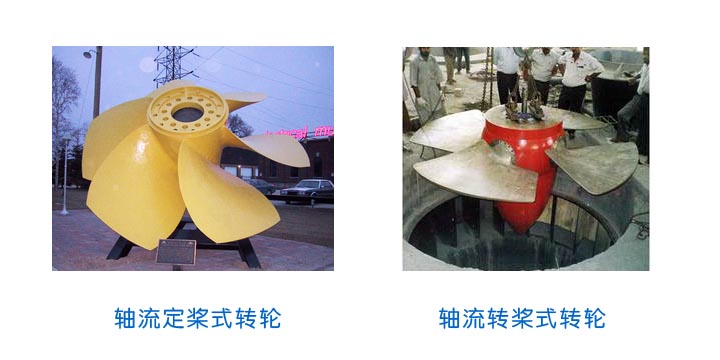

軸流式水輪機分為軸流定槳式和軸流轉槳式兩種，圖4是這兩種水輪機轉輪的圖片。 |
|||
 |
|||
| 圖4--軸流式水輪機的轉輪（照片來自網絡） | |||

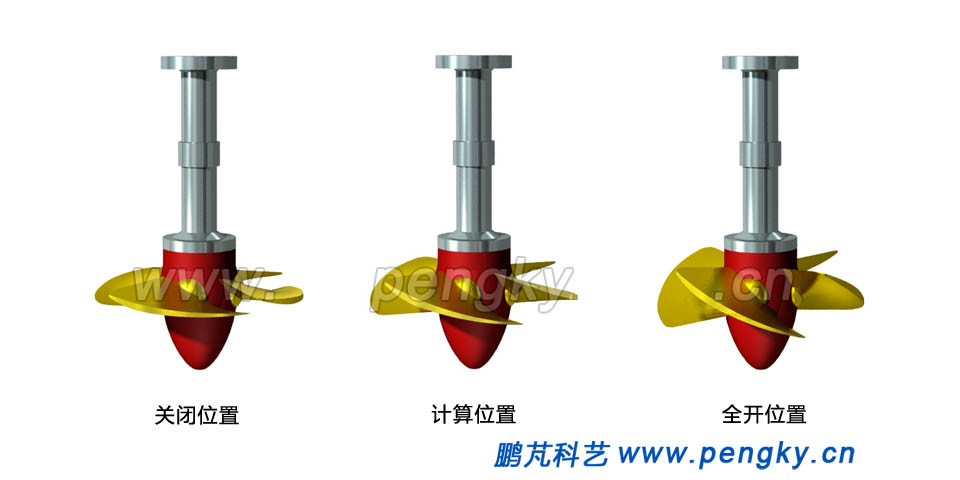

軸流定槳式水輪機 軸流定槳式水輪機轉輪葉片是固定在輪轂上，結構簡單，造價便宜，但只能通過調節導水機構控制出力，在水頭與負荷變化較大時，水輪機效率會有較大下降。軸流定槳式水輪機通常使用在水頭25m以下，功率不超過5萬千瓦。 軸流轉槳式水輪機 軸流轉槳式水輪機轉輪葉片是可按水頭和負荷變化作相應轉動，改變?nèi)~片的攻角α，可在水頭和負荷有較大變化時仍有良好的運行性能，控制葉片轉動的機構在輪轂內，主要有推動葉片轉動的液壓缸，缸內活塞通過活塞桿、連桿、葉片臂等驅動葉片轉動。 圖5是軸流轉槳式水輪機轉輪葉片轉動的示意圖，左圖是葉片在關閉狀態；中間是計算位置，是正常運轉時的設計位置；右圖是全開位置。 |
|||
 |
|||
| 圖5--轉輪葉片轉動角度示意圖 | |||
軸流轉槳式水輪機效率較高，目前最高效率有的已超過94％，下面是轉槳式轉輪的葉片轉槳動畫。 |
|||
|
|||

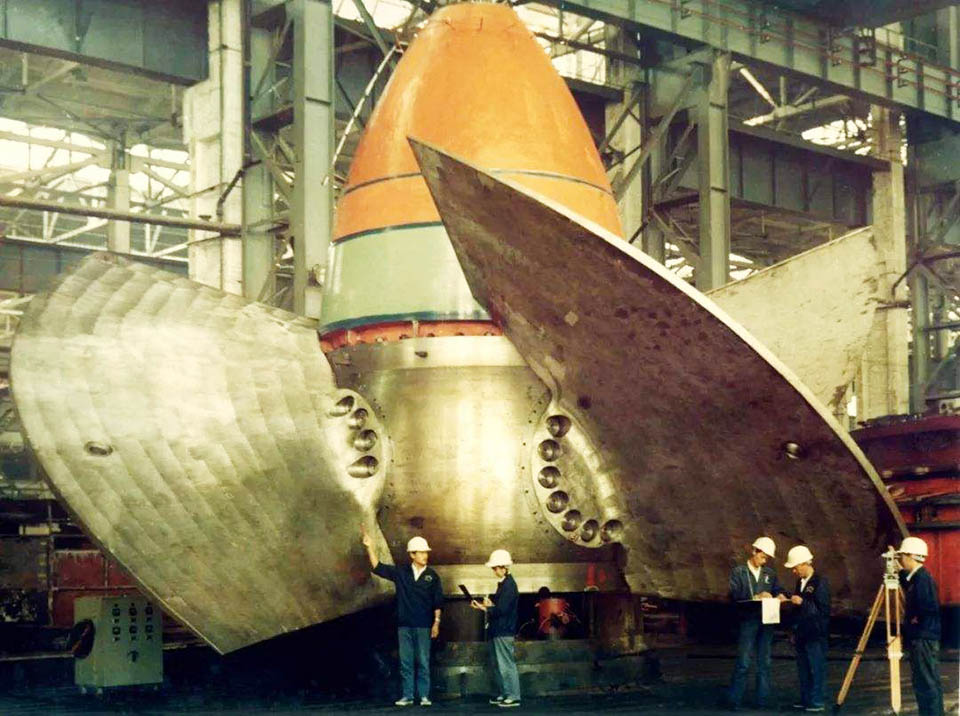

葛洲壩的軸流式水輪機單機容量是176MW，轉輪直徑11.3m，當時是世界上直徑最大的軸流式水輪機，見圖6，圖片來自網絡。 |
|||
 |
|||
| 圖6--葛洲壩水電站水輪機轉輪 | |||
軸流水輪機轉輪直徑最大不等于容量最大，大藤峽水電站的軸流水輪機單機容量204.1MW，轉輪直徑只有10.4 m，因?yàn)榇筇賺{水電站的額定水頭25.0 m，而葛洲壩水電站的額定水頭只有18.6m，是低水頭大流量水輪機。同樣福建水口水電站軸流水輪機單機容量200MW，轉輪直徑只有8.0 m，額定水頭45.7m，屬于高水頭軸流水輪機。 |
|||
| 3. 軸流式水輪機的結構 | |||

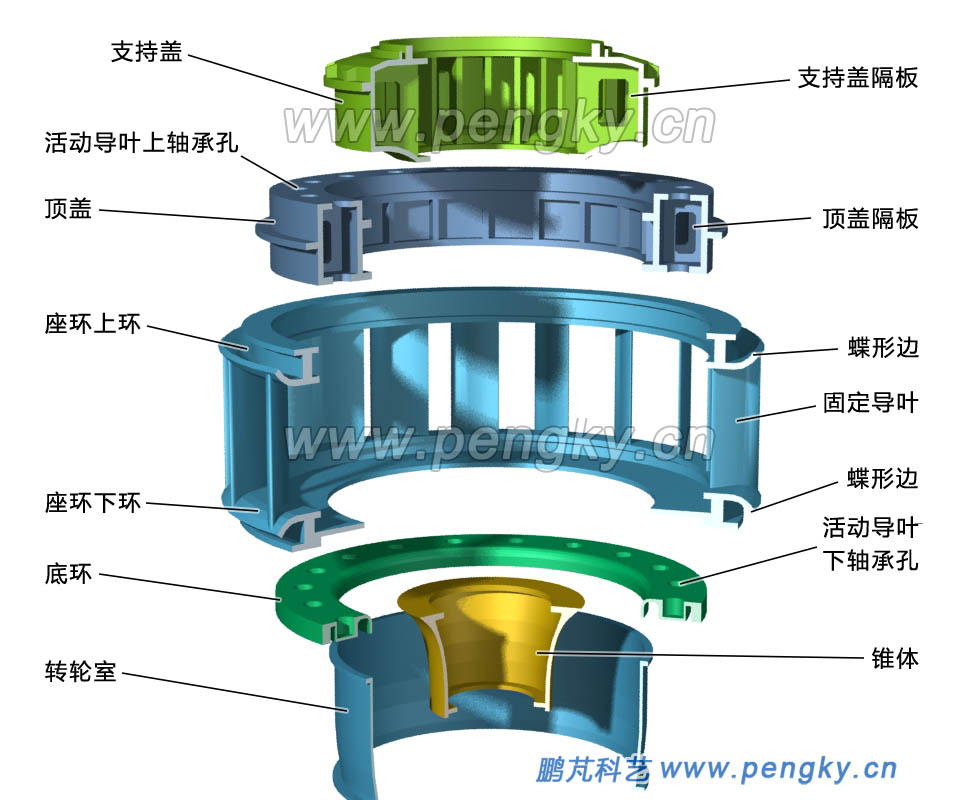

軸流水輪機主要組成部件有3大部分，轉動部分是轉輪、主軸，固定部分主要有：蝸殼、座環、底環、頂蓋、支持蓋、錐體、轉輪室、尾水管，導水部分有活動導葉、導葉臂、導葉連桿、控制環、接力器。還有導軸承、軸密封等。 圖7是座環、底環、頂蓋、支持蓋、錐體、轉輪室的剖視圖，顯示了基本結構。座環是整個水輪機的基礎，是最重要的部件，有關座環參見水輪機的引水課件。 |
|||
 |
|||
| 圖7--水輪機的主要固定部件 | |||

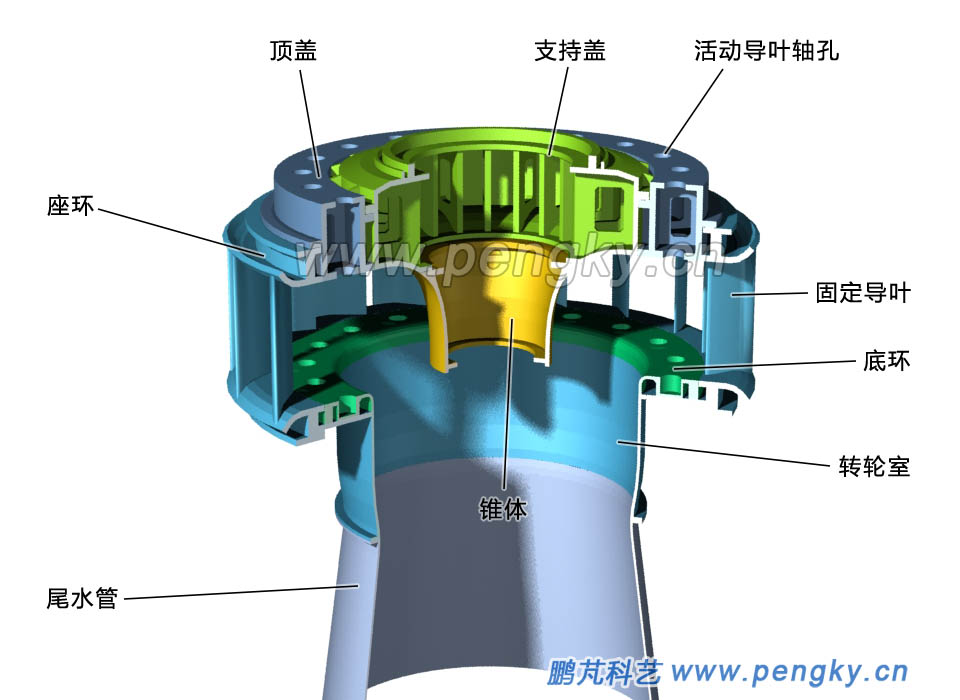

座環上面安裝頂蓋，座環下面安裝底環與轉輪室。座環外周安裝蝸殼（圖中略）。轉輪室下方安裝尾水管。在座環內上方安裝頂蓋，在頂蓋內安裝支持蓋，在支持蓋內下方安裝錐體（導流錐）。圖8是以上部件組裝在一起的示意圖。 |
|||
 |
|||
| 圖8--水輪機的主要固定部件組裝 | |||

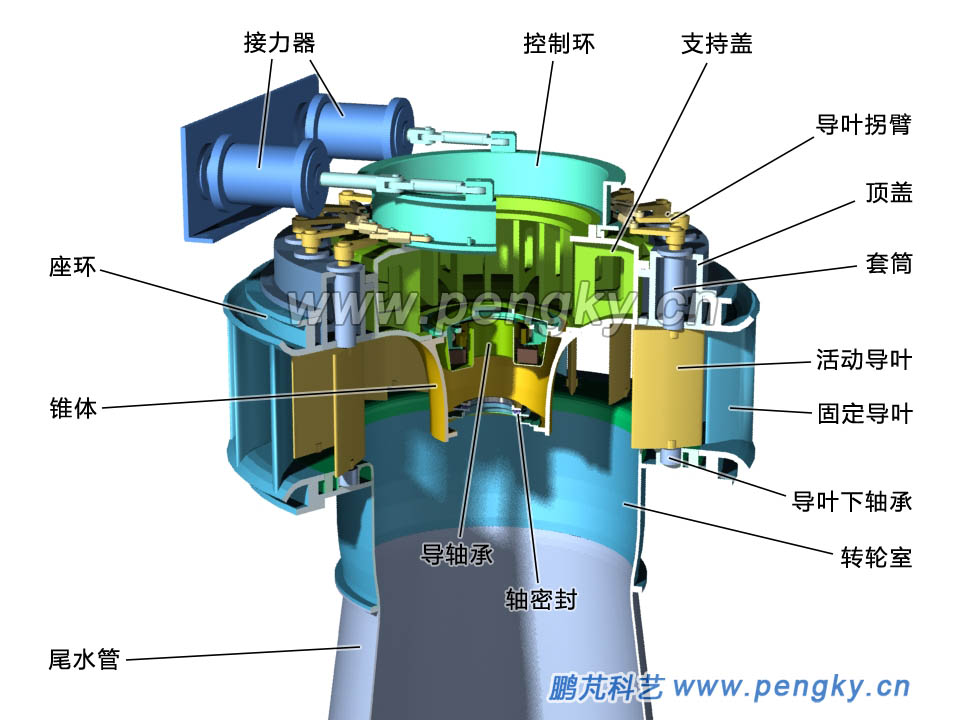

水輪機的導水系統見導水機構，下面就導水系統的安裝簡介軸流水輪機的實際安裝過程。 在座環內安裝活動導葉，然后安裝頂蓋與支持蓋。安裝套筒（導葉上軸承），在導葉軸上端安裝導葉拐臂。在支持蓋上安裝控制環，用連桿把拐臂與控制環銷釘連接起來。安裝接力器。導水機構安裝可參考軸流式水輪機安裝課件中相關介紹。 安裝導軸承與軸密封裝置，安裝好的布置見圖9。 |
|||
 |
|||
| 圖9—水輪機的導水機構 | |||

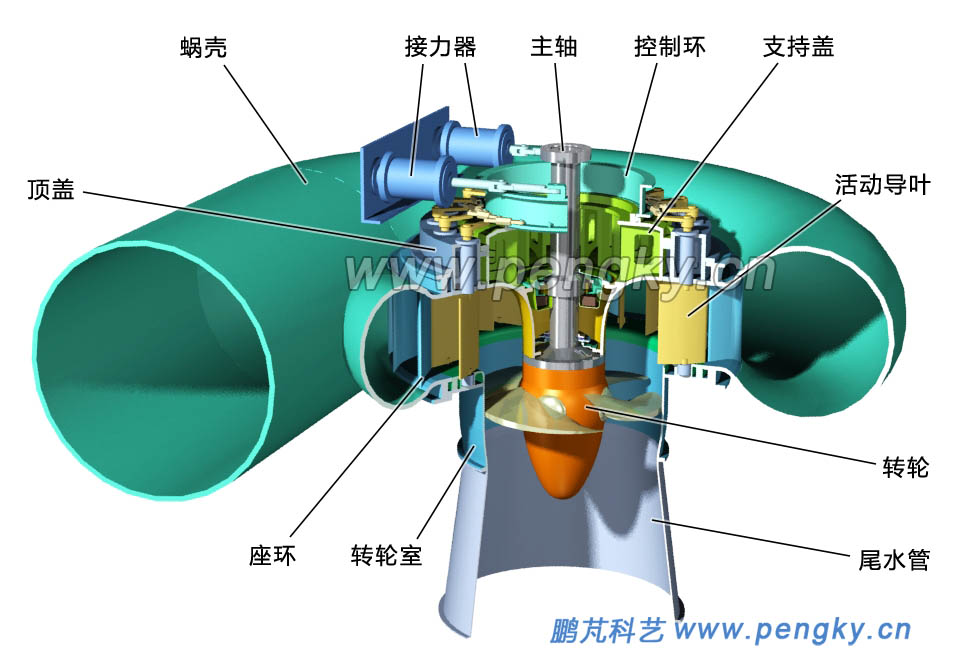

圖10是完整的軸流式水輪機結構剖視圖。 |
|||
 |
|||
| 圖10--軸流式水輪機剖視圖 | |||
軸流式水輪機較詳細的安裝過程見軸流式水輪機安裝課件 |
|||
4. 軸流式水輪機的工作狀態 |
|||

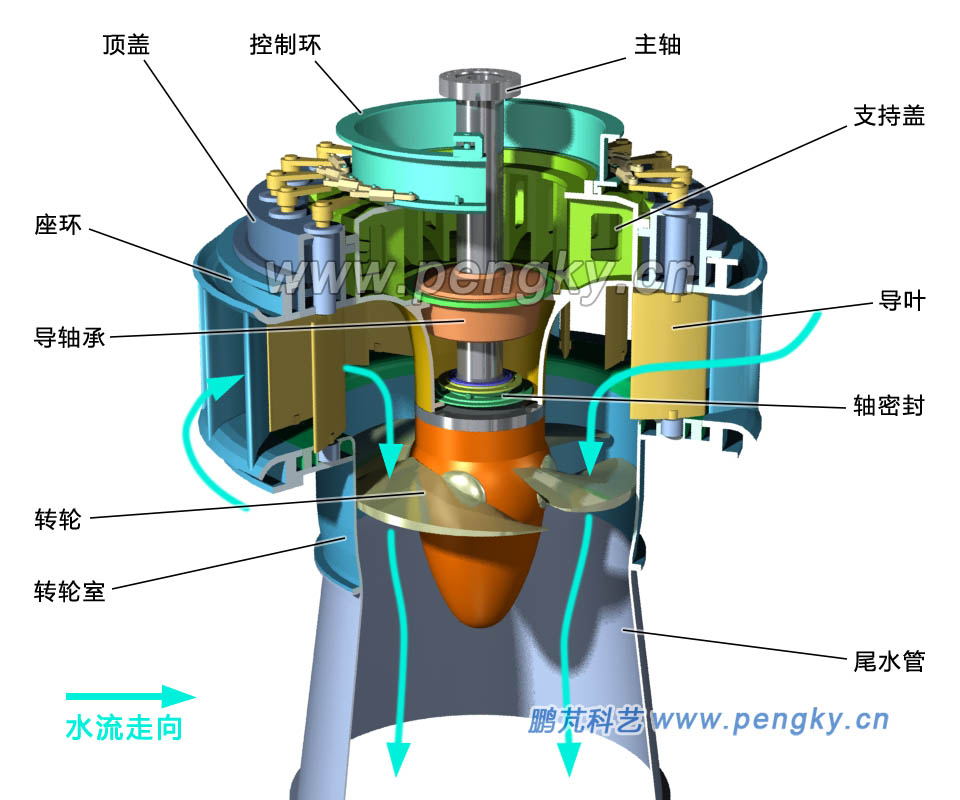

圖11是軸流式水輪機的水流走向示意圖，藍色箭頭線表示水流走向。 |
|||
 |
|||
| 圖11--軸流式水輪機的水流走向 | |||
在水電站水頭和負荷變化時，軸流轉槳式水輪機可同時調節引導葉角度與轉輪葉片的攻角來穩定轉速，通過導葉轉角和葉片轉角間的最優配合，在水頭和負荷有較大變化時仍有良好的運行性能。 下面是軸流式水輪機的轉輪葉片與導葉同步調節示意動畫。 |
|||
軸流式水輪機轉輪葉片與導葉調節動畫 |
|||
 |
|||
下面是軸流式水輪機的運轉動畫，演示了從導葉開啟到轉輪旋轉的運行示意，動畫中運動的藍色小球表示水流。 |
|||
軸流式水輪機的運轉動畫 |
|||
|
|||
軸流式水輪機適用于較低水頭、較大流量的水利資源。 軸流轉槳式水輪機效率較高，目前最高效率有的已超過94％，使用水頭范圍3m至88m，功率達到23萬千瓦。例如福建水口水電站增容改造后單機容量23萬千瓦，是目前世界上單機容量最大的軸流式水輪機。 |
|||
