由引水室流向水輪機轉輪的水流需經過導水機構再進入轉輪，導水機構的主要作用是：根據電力系統負荷的變化，調節水輪機流量，以適應系統對機組出力的要求； 形成和改變進入轉輪的水流環量，以滿足水輪機對進入轉輪前水流環量的要求。在轉輪停止工作時必須關閉導葉截?cái)嗨鳌?

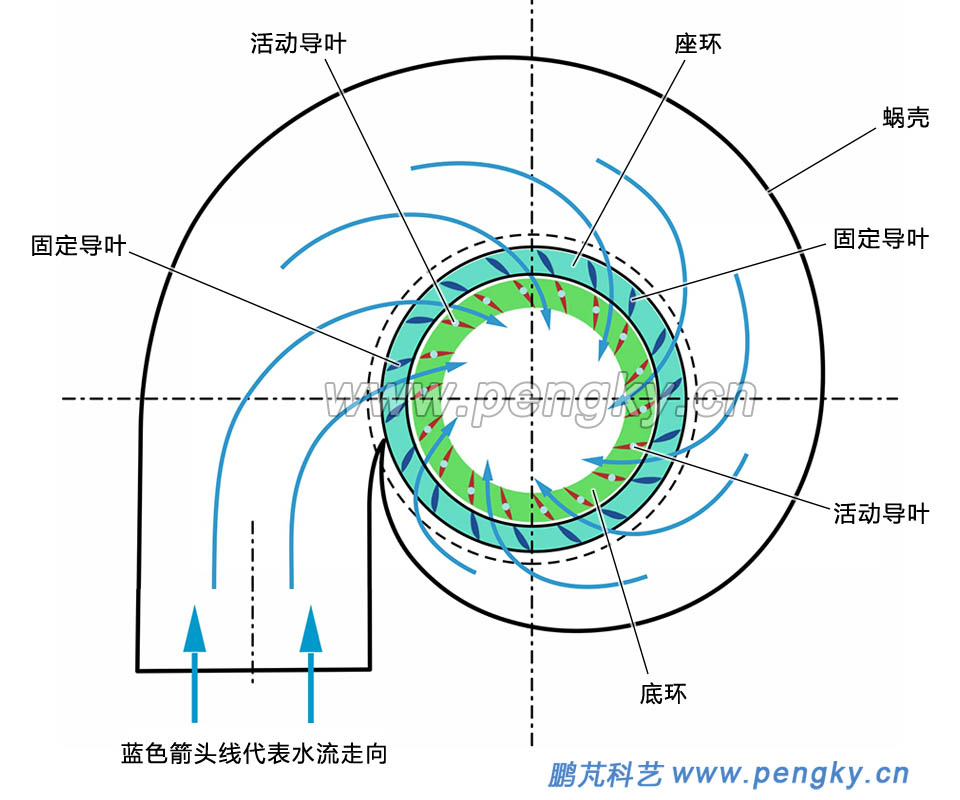

作為主要的混流式水輪機與軸流式水輪機的水都是徑向進入轉輪工作區的，在水輪機的引水課件中已作較詳細的介紹，水流在蝸殼經過座環的固定導葉進入轉輪，固定導葉對水流有一定的導向作用，但固定導葉主要是作為座環的支柱，對水流的大小與方向不可控制。

本課件介紹活動導葉的作用與控制方法。

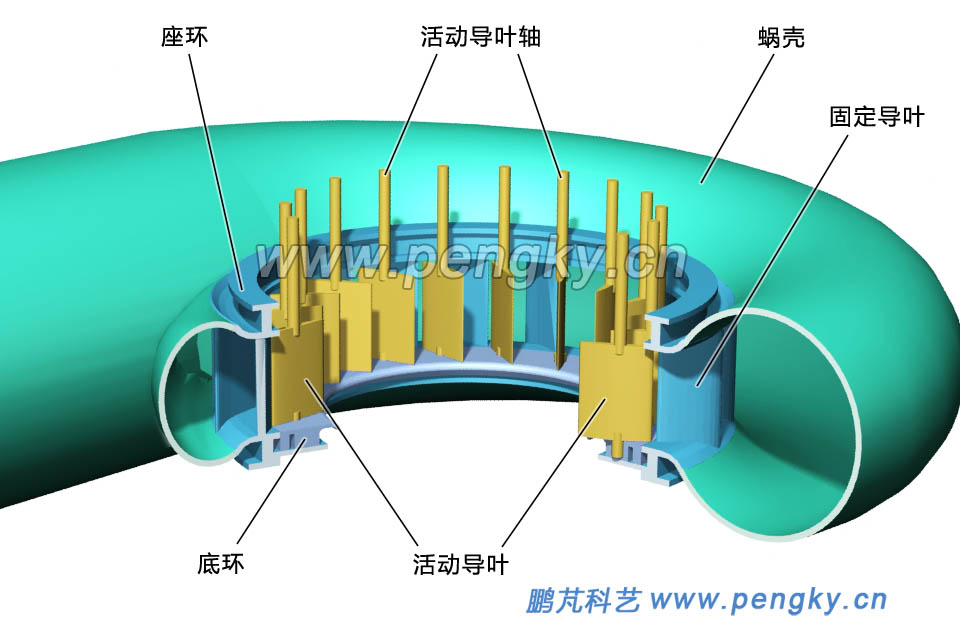

在座環內側再加一圈活動導葉，見圖1

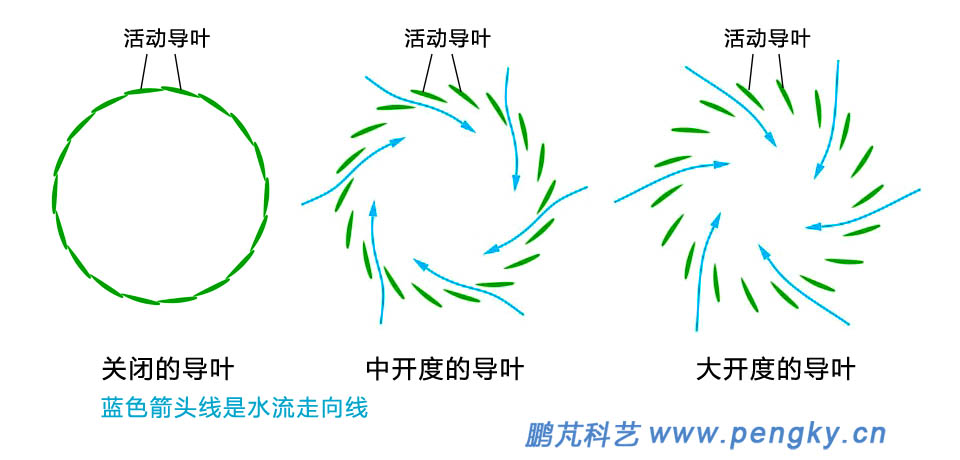

活動導葉的截面為流線型，類似機翼，兩端有軸，繞導葉軸轉動可改變角度，控制水流的大小。水流在導葉間的流動狀態見圖2，綠色的是導葉，藍色箭頭線表示水流走向。左面圖是導葉關閉位置，水流被切斷，在機組甩負荷時，關閉導葉使水輪機停止運行；中間圖與右面圖是導葉轉到中開度與大開度位置，水流走向見圖中藍色箭頭線，通過改變導葉的角度可以改變進入轉輪的水流大小與角度。這種控制徑向水流的導水機構稱之為徑向式導水機構。

徑向式導水機構由多個導葉組成，所有導葉可繞自身軸線同步轉動，像百葉窗簾樣，多個導葉排在蝸殼座環的出水口，圖1就是安裝活動導葉的蝸殼，此時導葉是開啟的狀態。

通過調節導葉的角度可改善機組運行狀態，對于軸流式水輪機可同時調節轉輪葉片的攻角與導葉的角度，實現在多種工況下達到很高的運行效率。

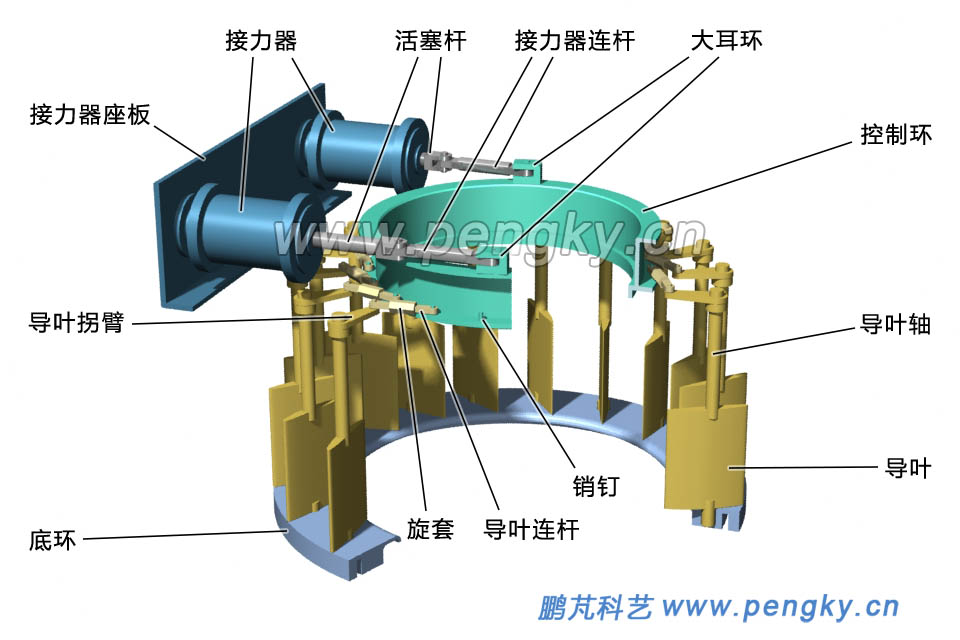

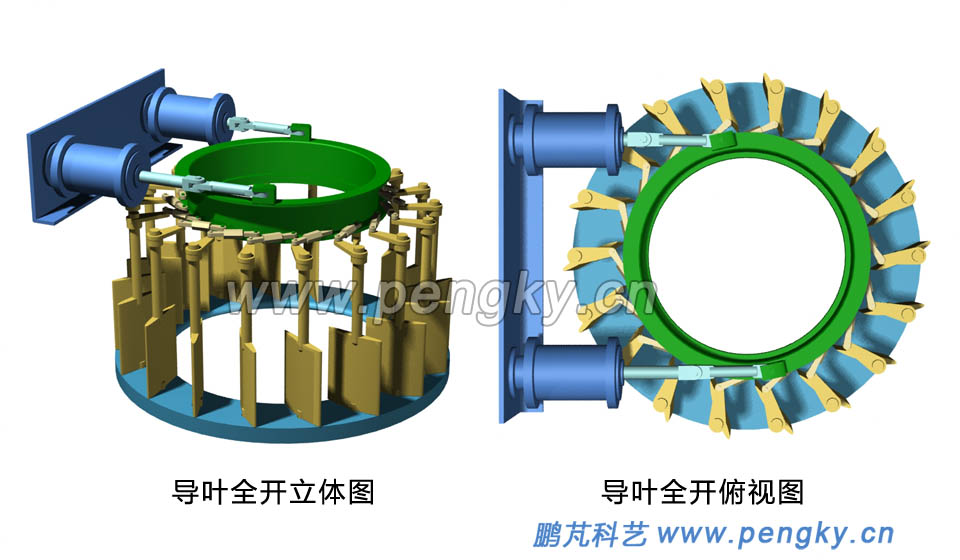

活動導葉是同步轉動的，采用接力器來驅動，一般由兩個接力器與控制環組成傳動機構，接力器固定在水輪機基礎上，控制環可繞水輪機主軸線轉動，接力器是液壓伺服機構，主要由缸體、活塞、活塞桿組成。接力器連桿一端連接活塞桿，另一端連接控制環上的大耳環。兩個接力器動作方向相反，在液壓作用下接力器活塞桿就可以帶動控制環正反轉動，見圖4。

導葉軸上固定導葉拐臂，導葉連桿一端連接到拐臂，另一端連接到控制環上的銷釘上，控制環轉動時帶動連桿，連桿就帶動導葉轉動。連桿中部有旋套，旋轉旋套可改變連桿長度，通過調節每個連桿的旋套就可以使所有導葉同角度轉動。

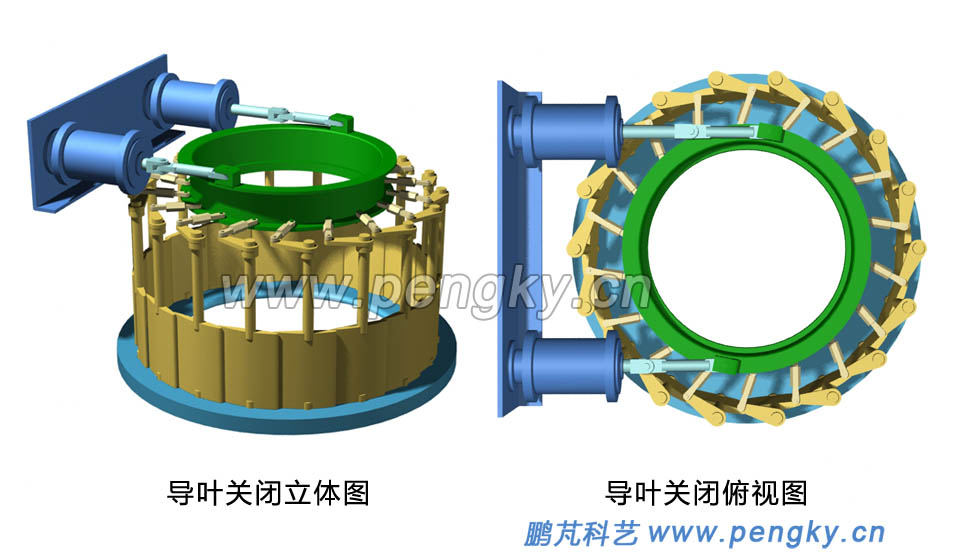

在圖5中上部接力器活塞桿向外推，下部接力器活塞桿向內拉，控制環順時針轉動使導葉關閉。

在圖6中上部接力器活塞桿向內拉，下部接力器活塞桿向外推，控制環反時針轉動使導葉開啟。

接力器也可以是其他伺服機構，接力器與控制環也有多種連接方式，這里不再介紹。

下面動畫演示接力器活塞桿推拉控制環使導葉開啟。

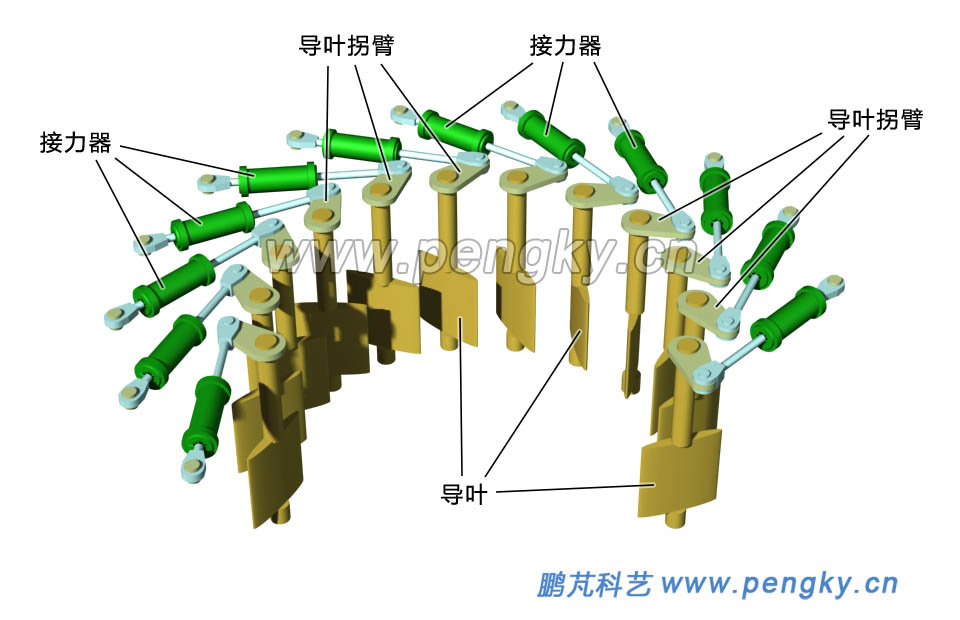

由兩個接力器與控制環組成的傳動機構是最常用的。如果每個導葉單獨使用一個接力器，可使導葉得到強有力的驅動與靈活的控制，見圖7。

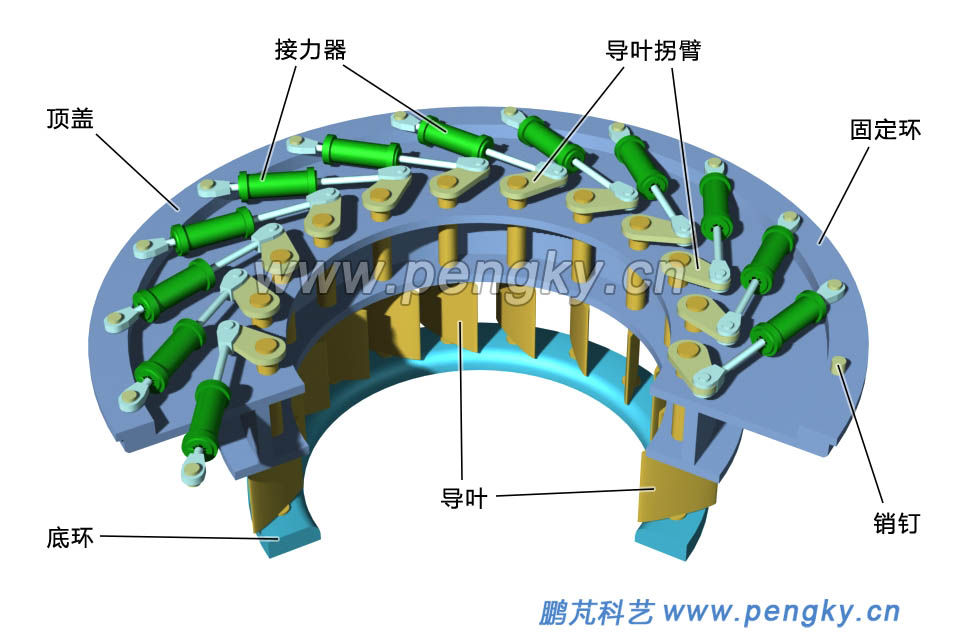

在每個導葉轉軸上端頭固定有轉臂，單個導葉接力器同樣是液壓機構，接力器一端連接導葉的轉臂另一端連接到固定環上的銷釘，固定環固定在水輪機頂蓋上不能轉動，接力器由液壓控制系統統一控制，接力器推拉轉臂使導葉轉動，結構見圖8。由于每個導葉單獨使用一個接力器，減少了中間機械連接環節產生的間隙，使操作更平穩靈活，轉動力更強勁。? ?

在抽水蓄能電站使用的水泵水輪機負荷增減速度快、水流振動大、對導葉沖擊大，所以水泵水輪機有采用這種每個導葉有單獨接力器的導水傳動機構。

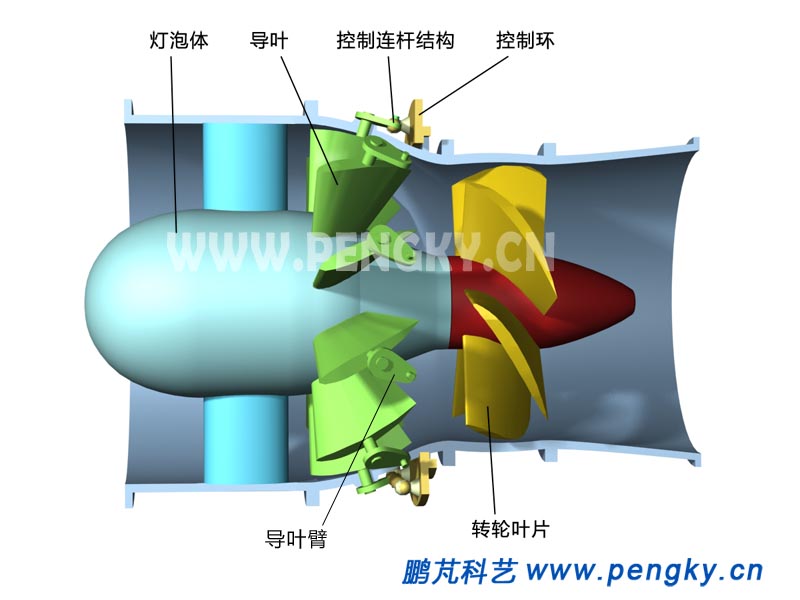

貫流式水輪機的水流方向是軸向的，其導水機構稱之為軸向式導水機構。圖9是一個燈泡式貫流式水輪機的結構示意圖。多個導葉排在轉輪前方，導葉為扇形，導葉轉軸與扇形徑向平行，導葉控制機構的組成與原理與軸流式水輪機相同，導葉轉軸端有導葉臂，通過連桿聯接到控制環，控制環轉動軸與轉輪軸同心，當控制環轉動時帶動所有導葉同步轉動，實現對水輪機水流通道的開啟與關閉。

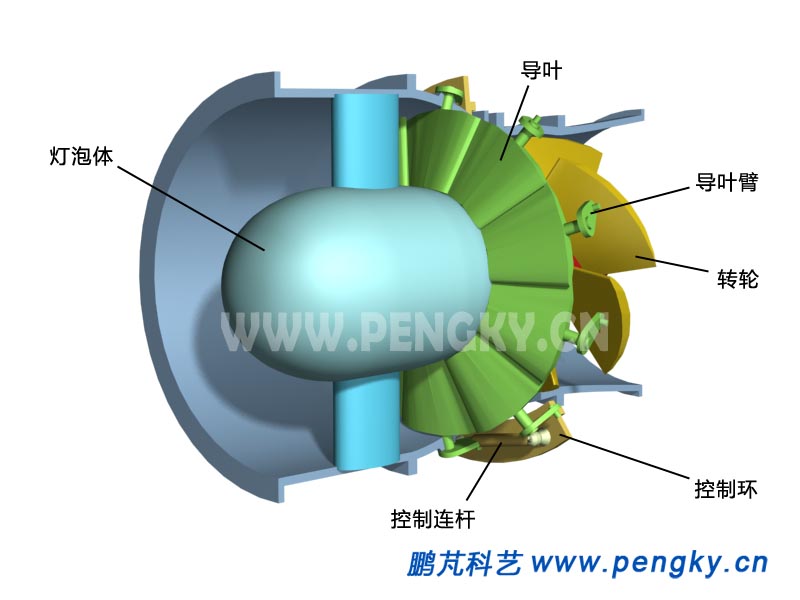

在圖10剖面圖展示的是導葉關閉狀態。

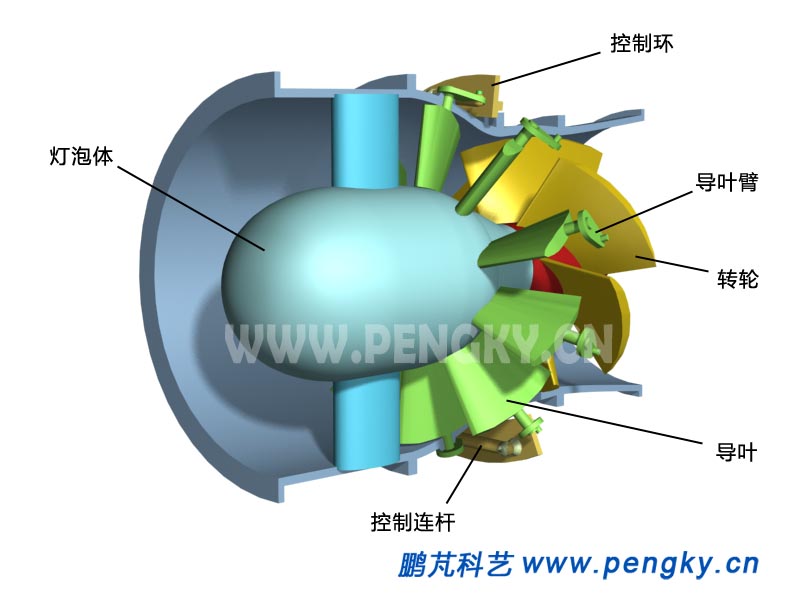

在圖11的剖面圖中展示的是導葉開啟狀態。
