貫流式水輪機 |
| Straight Flow Turbine |
| ?
貫流式水輪機適用于1～25m的水頭。水流道呈水平狀，是一種臥軸水輪機，轉輪形狀與軸流式轉輪相似，類似于電風扇葉片，貫流式水輪機轉輪也有定槳和轉槳兩種，其工作原理這里不再介紹了。由于水流在流道內基本上沿軸向運動，彎度小，因此機組的過水能力和水力效率能有所提高。貫流式水輪機作水輪機運行與作水泵運行均有較好的水力性能，特適用于潮汐電站，其雙向發電、雙向抽水和雙向泄水等功能很適合綜合利用低水頭水力資源。 貫流式水輪機的機組主要有軸伸貫流式、豎井貫流式、燈泡貫流式、全貫流式四種形式，由于全貫流式水輪機制造工藝要求很高目前應用很少，本網站僅介紹前三種形式，在本課件介紹軸伸貫流式水輪機與豎井貫流式水輪機。 |
| 軸伸貫流式水輪機 |

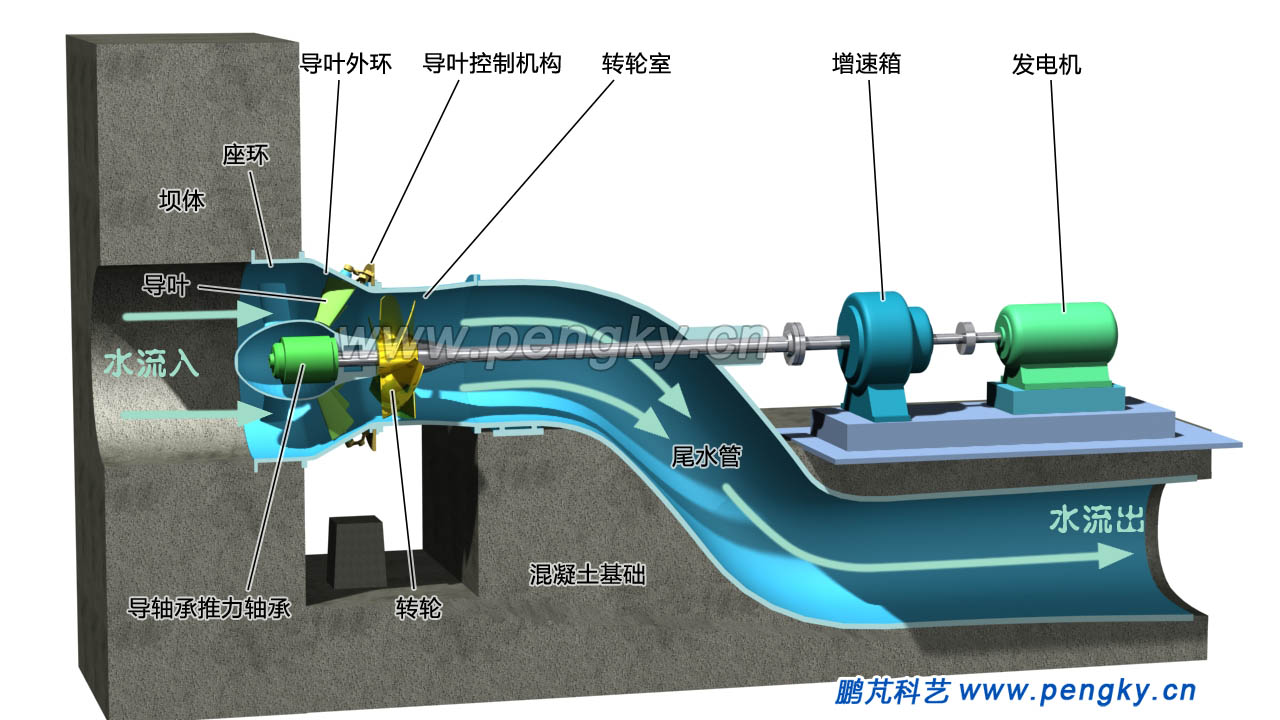

軸伸貫流式水輪發電機組結構簡單，造價與工程投資少，運行和維護方便，但效率略低，在低水頭小水電站中應用很廣，其中水平臥式用得較多。 軸伸貫流式水輪發電機組水輪機部分主要有轉輪室、轉輪、導葉與導葉控制機構、S形尾水管組成，轉輪主軸穿出尾水管連接到發電機。圖中淺藍色箭頭線表示水流走向，水流沿軸向進入，經過導葉進入轉輪室，推動轉輪旋轉做功，流經轉輪葉片后，通過S形尾水管排出。軸伸貫流式水輪機的整個水流道呈S形，也有稱之為S形貫流式水輪機。 由于低轉速發電機體積大、價格貴，小型貫流式水輪發電機組多采用齒輪增速后帶動高速發電機的形式。 圖1是軸伸貫流式水輪發電機組結構示意圖。 |
| 圖1--軸伸貫流式水輪發電機組 |

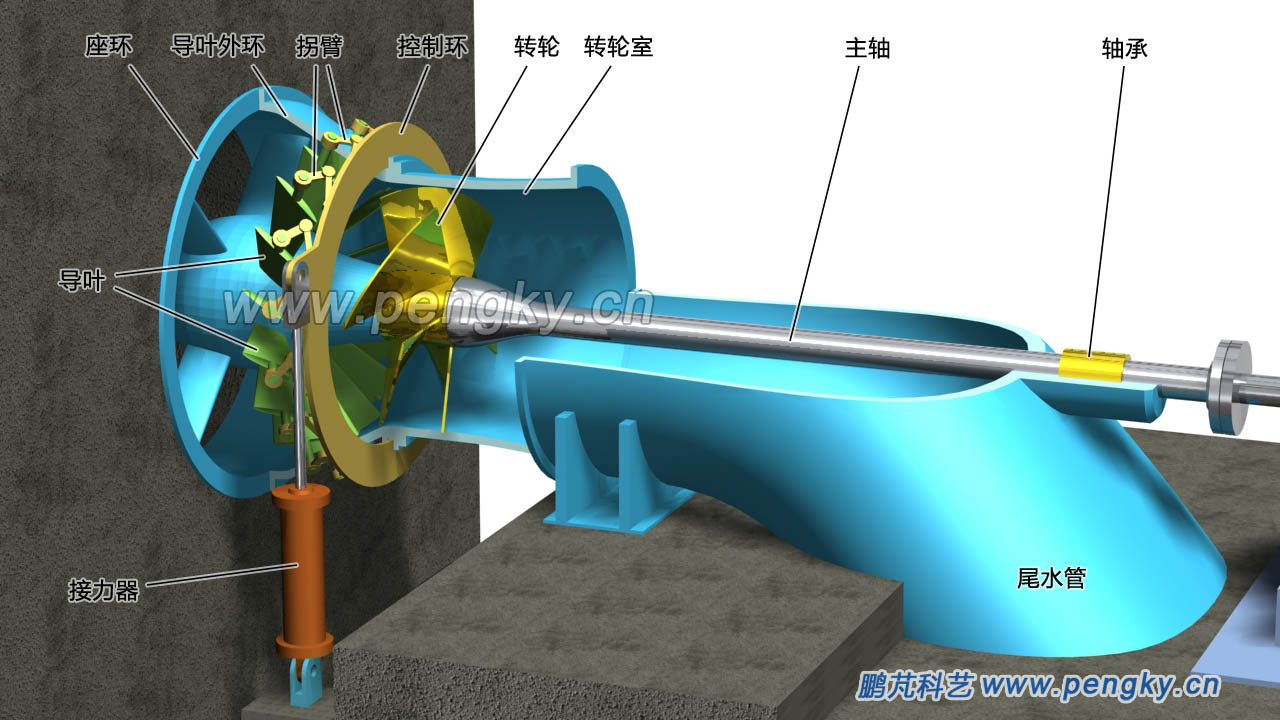

在圖2中較清楚的展示了軸伸貫流式水輪機的內部結構，導葉與導葉控制機構參見相關課件，控制環靠接力器推動。也有一些采用電動驅動。 |
| 圖2--軸伸貫流式水輪機結構 |
國內已經運行的軸伸貫流式水輪機多采用定槳式轉輪。也有轉輪槳葉是半調節，在機組停機時打開轉輪室，手工對導葉的角度進行調整。少數大型機組采用導葉和槳葉同時可調整。 上面介紹的軸伸貫流式水輪發電機組的主軸是水平方向布置，稱為水平軸伸貫流式水輪發電機，更全的名稱為后伸水平軸貫流式水輪機。軸伸貫流式水輪發電機還有另兩種布置形式，下面簡單介紹。 |
前伸軸貫流式水輪機 |

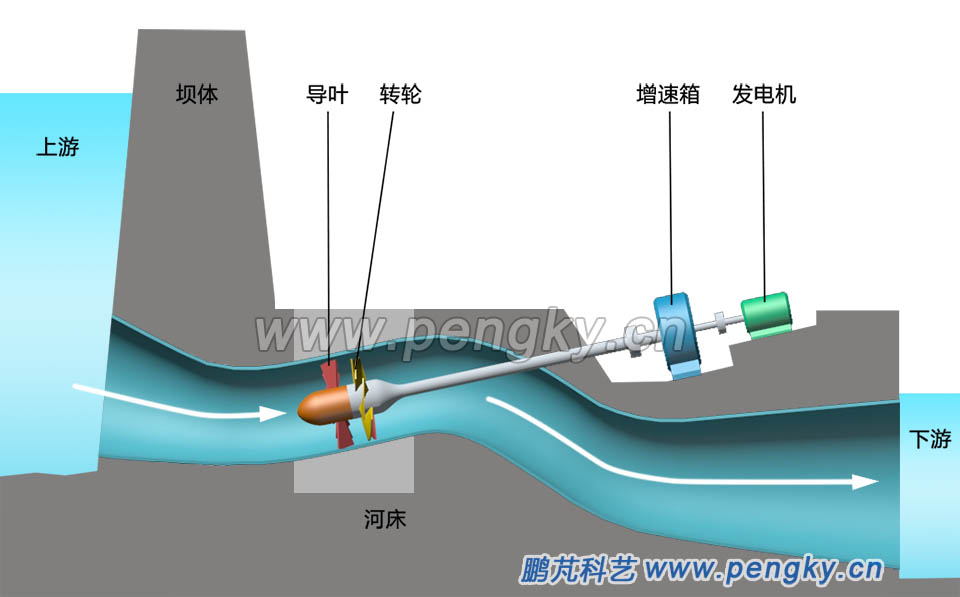

與后伸水平軸貫流式水輪不同之處是發電機組布置在水流前方，圖3是前伸軸貫流式水輪機布置示意圖。 |
 |
| 圖3--前伸軸貫流式水輪機組 |
斜伸軸貫流式水輪機 |

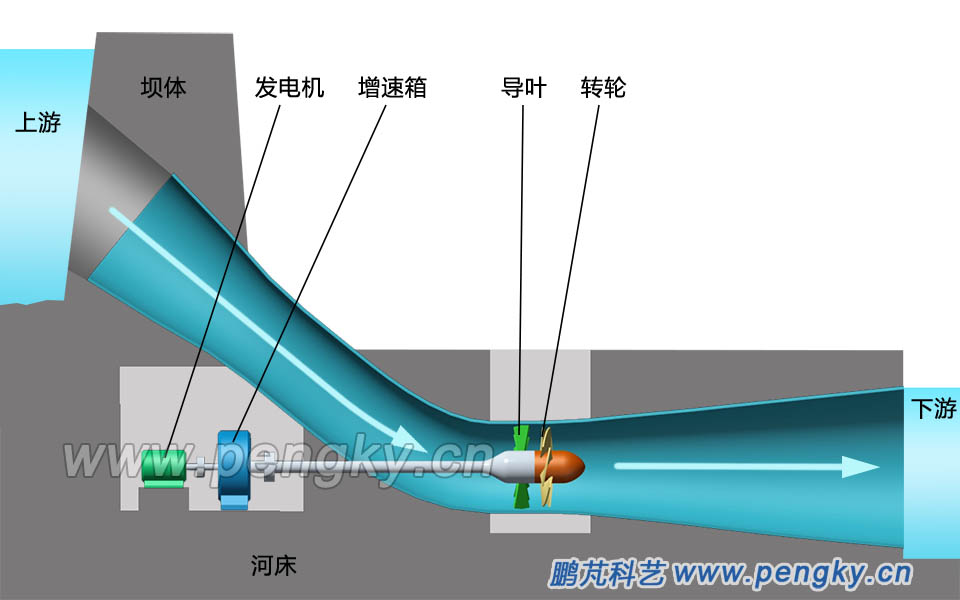

| 顧名思義機組的主軸是傾斜布置的，圖4是斜伸軸貫流式水輪機組布置示意圖。圖中機組傾斜度約13度，根據現場情況，傾斜度可達45度。 |
 |
| 圖4--斜伸軸貫流式水輪機組 |
軸伸貫流式水輪發電機組的發電機布置在流道之外，具有廠房開挖量少、安裝維護方便等優點，是水頭小于25 m、轉輪直徑小于3 m的低水頭電站的首選機型。 據2015年的資料，國外最大的軸伸貫流式水輪機單機容量最大為31. 5 MW，轉輪直徑是8. 6 m，最大使用水頭是38 m。 |
豎井貫流式水輪機 |

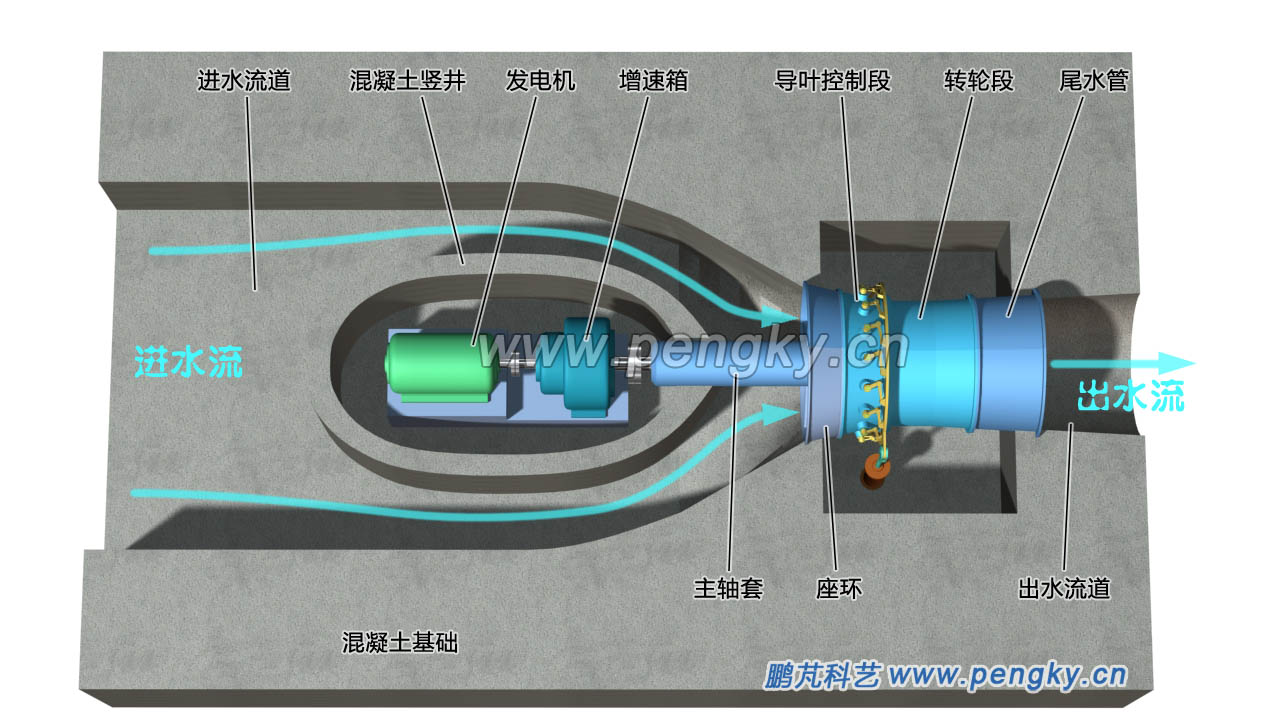

豎井貫流式水輪機組是將發電機組安裝在水輪機上游側的一個混凝土豎井中。圖2是豎井貫流式水輪機組俯視圖，該圖按主軸軸線水平剖去了混凝土結構上部分，清楚的展示了整個機組的水平布置。圖中藍綠色箭頭線表示水流走向，水流進入后從混凝土豎井兩旁通過再匯集到導葉進入轉輪室，水流推動轉輪旋轉做功后從尾水管排出。 |
| 圖5--豎井貫流式水輪機組水平剖視圖 |

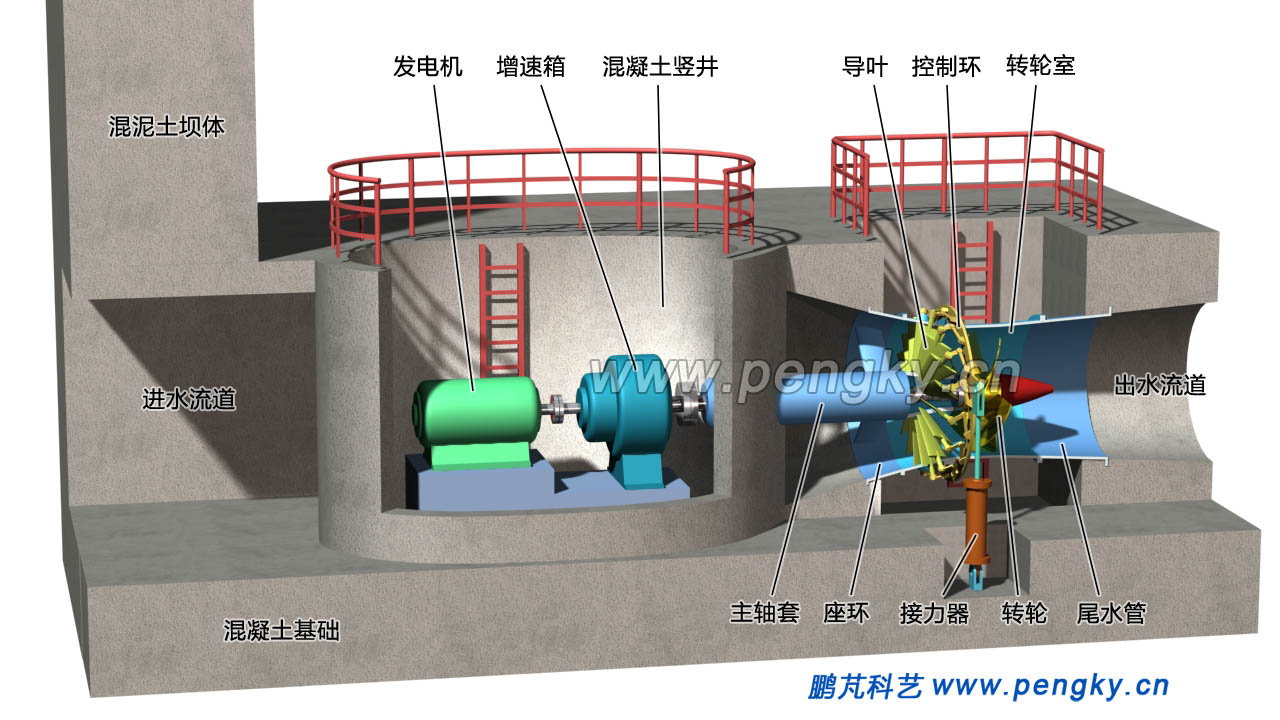

圖6按主軸軸線垂直剖去了混凝土結構前部分，清楚的展示了整個機組的立體結構。 |
| 圖6--豎井貫流式水輪機組垂直剖視圖 |

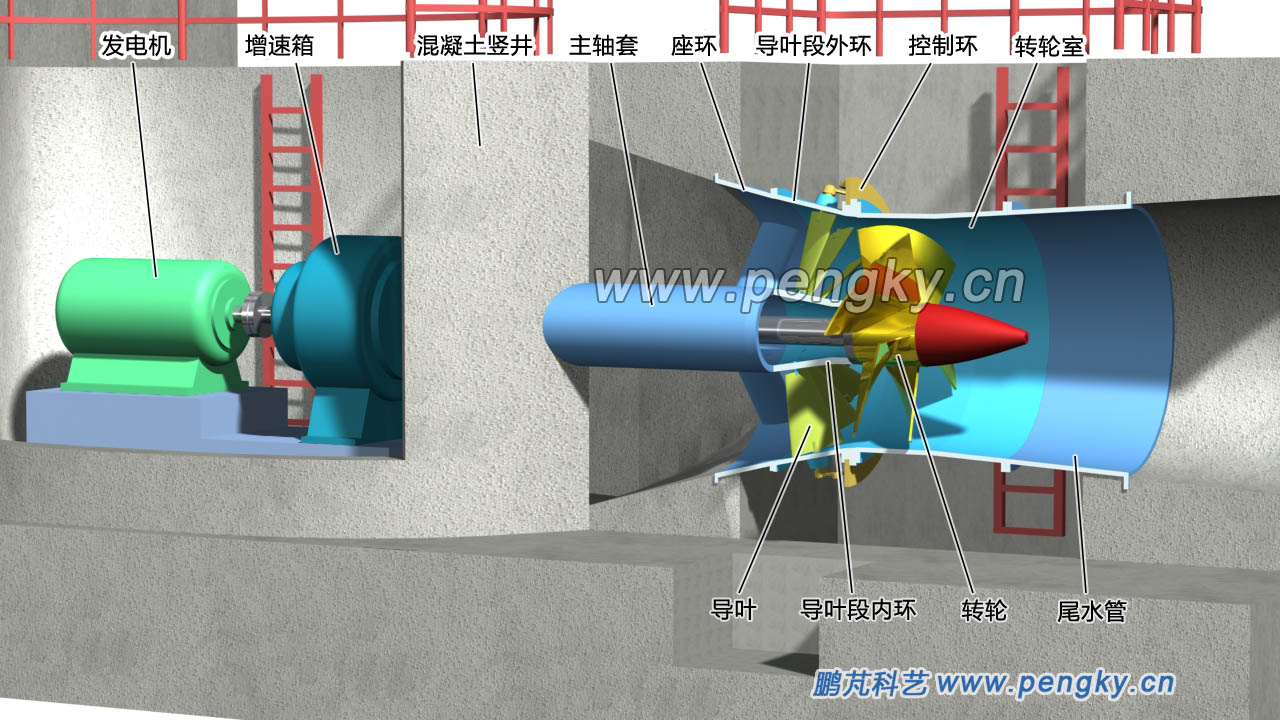

水輪機部分主要由轉輪、轉輪室、尾水管、導葉、導葉控制機構組成，主軸軸套伸入混凝土豎井中，轉輪軸通過導葉段內環、軸套進入混凝土豎井中，通過齒輪箱等增速裝置連接到發電機。 |
| 圖7--豎井貫流式水輪機結構圖 |
也有把發電機組布置在上面廠房平臺，轉輪主軸通過扇齒輪或皮帶輪與發電機連接，使豎井尺寸更小一些。但齒輪易磨損，增加齒輪傳動降低了效率。 豎井貫流式水輪機組結構簡單、造價低廉、運行和維護方便，但效率較低，在低水頭小水電站中應用較廣。世界上最大的豎井貫流式水輪機組單機容量為2.5萬KW。 由于目前中高水頭水電資源開發殆盡，可開發的水電資源多為普通中小河流，水頭較低，貫流式水輪機適合低水頭應用，而且效率高投資低，近年來發展較快，而且功率也越來越大，在中小型低水頭電站大量使用軸伸貫流式水輪機與豎井貫流式水輪機。除了發電，在我國南水北調東線工程中的大型泵站大部分都采用貫流式水泵，其結構相同。 |
