| 碟式太陽能熱發電系統 | |||
| Dish Solar Thermal Power System | |||
前面介紹的槽式、塔式太陽能發電系統是利用多個反射器大面積聚集熱量，集中加熱水變蒸汽推動汽輪發電機發電；而碟式太陽能熱發電系統每個功率為數十千瓦（小的為數千瓦），碟式太陽能熱發電系統可單獨存在，也可多臺組成碟式太陽能熱發電場。 碟式太陽能熱發電系統主要由碟式聚光鏡、接收器、斯特林發動機、發電機組成，目前峰值轉換效率可達30%以上，很有發展前途。 |
|||
| 碟式拋物面反射鏡 | |||

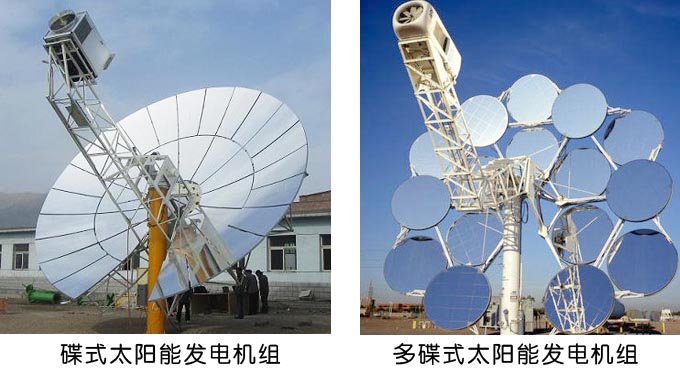

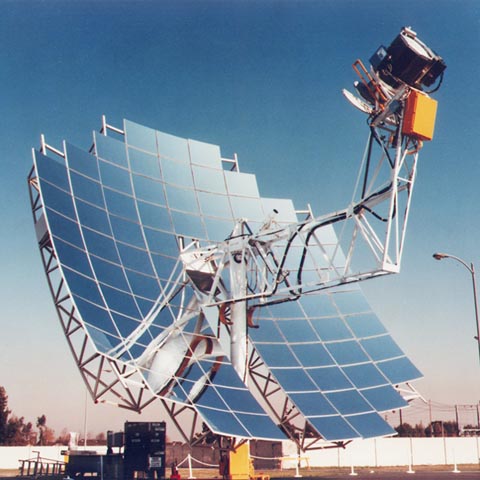

| 每個碟式太陽能熱發電系統都有一個旋轉拋物面反射鏡用來匯聚太陽光，該反射鏡一般為圓形像碟子一樣，故稱為碟式反射鏡。由于反射鏡面積小則幾十平方米，大則數百平方米，很難造成整塊的鏡面，是由多塊鏡片拼接而成。一般幾kW的小型機組用多塊扇形鏡面拼成園形反射鏡，如圖1左側照片；也有用多塊園形鏡面組成，如圖1右側照片。大型的一般用許多方形鏡片拼成近似園形反射鏡，如圖2照片所示。 | |||
|
|||
|
|||

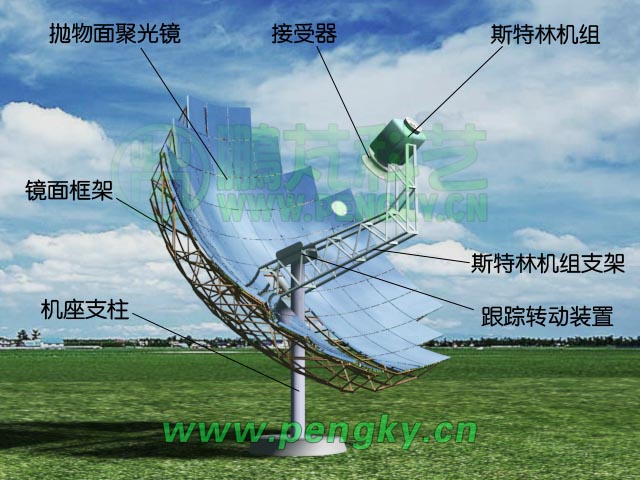

| 拼接用的鏡片都是拋物面的一部分，不是平面，多塊鏡面固定在鏡面框架上，構成整片的旋轉拋物面反射鏡。整片的旋轉拋物面反射鏡與斯特林機組支架固定在一起，通過跟蹤轉動裝置安裝在機座的支柱上，斯特林機組安裝斯特林機組支架上，機組接收器在旋轉拋物面反射鏡的聚焦點上，見圖3。 | |||
|
|||
跟蹤轉動裝置由跟蹤控制系統控制，保證拋物面反射鏡對準太陽，把陽光聚集在斯特林機組的接收器上。有關跟蹤知識請瀏覽本欄目“太陽的視運動與跟蹤”章節。 請觀看碟式太陽能熱發電系統動畫， 動畫格式 .mp4；分辨率 640x480。 |
|||
|
|||
| 斯特林發電機組 | |||
斯特林發動機是一種外燃機，依靠發動機氣缸外部熱源加熱工質進行工作，發動機內部的工質通過反復吸熱膨脹、冷卻收縮的循環過程推動活塞來回運動實現連續做功。由于熱源在氣缸外部，方便使用多種熱源，特別是利用太陽能作為熱源。碟式拋物面聚光鏡的聚光比范圍可超過1000，能把斯特林發動機內的工質溫度加熱到650度以上，使斯特林發動機正常運轉起來。在機組內安裝有發電機與斯特林發動機連接，斯特林發動機的機械輸出有直線運動或旋轉運動，可帶動直線發電機或普通旋轉發電機。 斯特林發動機的技術較復雜，在此一下說不清，本網站有“斯特林發動機”欄目專門介紹斯特林發動機的原理與結構，有興趣請到斯特林發動機欄目瀏覽。 碟式太陽能使用的斯特林發電機組的前端有太陽能接收器，為斯特林發電機組提供加熱源，有關結構在下面介紹。碟式太陽能使用的斯特林發電機組的冷卻器通常用風冷，利用風扇直接散熱，使工質溫度接近外界空氣溫度，有關結構簡單，這里就不再介紹了。 |
|||
| 斯特林機組的接收器 | |||
在斯特林發動機欄目介紹了利用燃?xì)獾热剂先紵a(chǎn)生熱量的外燃系統，這里介紹用如何用太陽光來加熱斯特林發動機內的工質。 在斯特林發動機前端有太陽光的接收器也就是斯特林發動機的加熱器，下面介紹兩種用得較多的結構。 |
|||
| 直接加熱式太陽能接收器 | |||

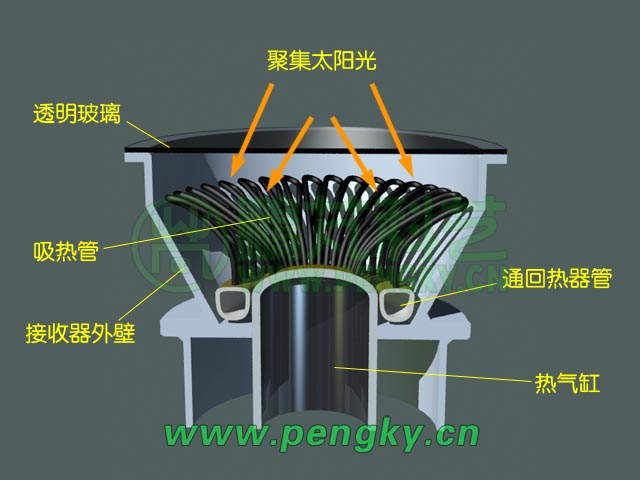

| 比較簡單的是直接加熱式太陽能接收器，其結構如圖4所示。U形吸熱管一頭直接通到斯特林發動機的熱氣缸上，另一頭連通到通往回?zé)崞鞯膮R集管上，多根U形管密集排成一圈組成管簇，構成斯特林發動機的加熱器。U形管向園中心外側彎曲，整個管簇猶如盤狀，以便接受匯聚的太陽光。U形管管簇有較大的接受陽光面積與較好的流通性，使高速通過的工質迅速得到加熱。工質多為氦氣或氫氣，傳熱快，換熱性能好。 | |||
|
|||
| 由于太陽光直接照射在加熱器管簇上，直接加熱內部的工質，故稱之為直接加熱式接收器。加熱器管簇安裝在接收器外壁內，在前方有透明度很高的石英玻璃保證太陽光照射在管簇上。 | |||
| 間接加熱式太陽能接收器 | |||

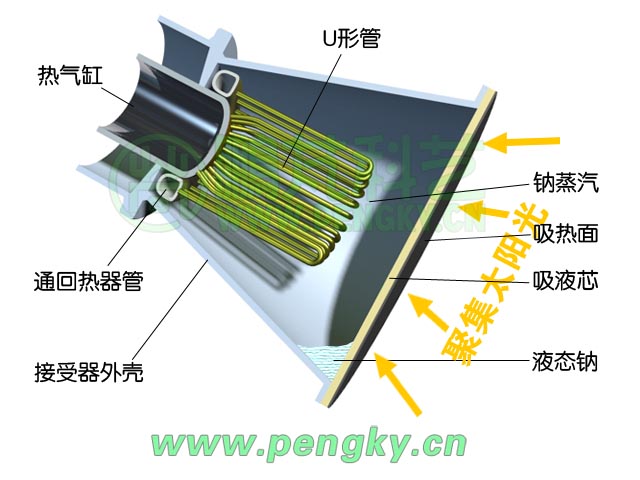

間接加熱式太陽能接收器多數是利用介質的相變來實現熱量傳遞，主要有池沸騰接收器、熱管式接收器以及混合式熱管接收器。 下面介紹的池沸騰接收器是較新式的斯特林發動機用相變式太陽能加熱器，圖5是池沸騰太陽能接收器的結構示意圖，圖中接收器的角度是接收器安裝時（工作時）的實際角度。 |
|||
|
|||
斯特林發動機的加熱器由密集排成一圈的U形管簇組成，U形吸熱管一頭直接通到斯特林發動機的熱氣缸上，另一頭連通到通往回?zé)崞鞯膮R集管上。接收器外殼呈園臺狀，直徑小的一端與氣缸端密閉，直徑大的一端為匯聚的太陽光入口，入口端的密封板是吸熱面，接收器內抽真空，注入適量鈉液。有鈉液的接收器工作原理類似熱管，聚集的太陽光加熱鈉液，鈉液被加熱到約700度蒸發，鈉蒸汽上升遇到比它溫度低的U形管，把熱量傳給U形管后鈉蒸汽又凝結成鈉液，鈉液由于重力流回吸熱板，在陽光加熱下又蒸發為蒸汽，整個接收器內部空間呈汽液兩相共存狀態，就是一個大熱管。 為增加鈉液與吸熱板的接觸面積，在吸熱板內面有一層特殊結構能吸附鈉液使之不流下，稱之為吸液芯結構。也可以在吸熱板內壁刻許多密集的微形孔槽，阻止鈉液下流，稱之為微槽板結構。 池沸騰接收器內的各U形加熱管受熱均勻，相變傳熱效率高，是一種較好的結構形式。 |
|||
| 碟式太陽能使用的斯特林發電機組結構非常緊湊，太陽光的熱量直接加熱了斯特林發動機的加熱器，沒有熱能儲存裝置，沒有陽光機組就立即停止運轉，不像槽式、塔式太陽能發電系統都有儲熱裝置，相比起來這也是碟式太陽能發電系統的不足之處。 | |||
