| 成像聚光太陽能集熱器 |
| Imaging Concentrator Solar Collectors |
聚光太陽能集熱器由聚光器與接收器組成，成像聚光太陽能集熱器通過聚光器將太陽輻射聚焦在接收器上形成焦點（或焦線），以獲得高強度太陽能。
聚光集熱器是一套光學系統，聚光器一般由反射鏡或透鏡構成，主要有拋物面反射鏡、菲涅耳透鏡、菲涅耳反射鏡三種。 聚光器接受太陽光的投影面稱為光孔（或“開口”），聚光器把照射到光孔的輻射匯聚到接受器上，如果聚光器光孔面積為A1，接受器受聚光面積為A2，則有：C=A1/A2，? C稱為“聚光比”，是聚光集熱器的聚光程度的特征參數。 |
| 拋物面聚光集熱器 |

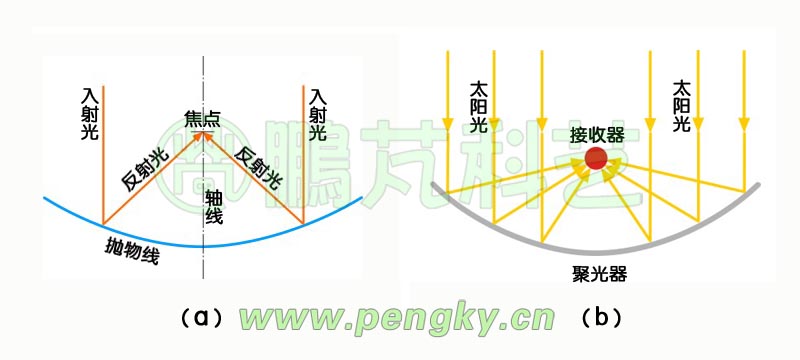

| 由拋物線沿軸線旋轉形成的面稱為旋轉拋物面，由拋物線向縱向延伸形成的面稱為拋物柱面。在凹面覆上反光層就構成拋物面聚光器。根據光學原理，與拋物鏡面軸線平行的光將會聚到焦點上，焦點在鏡面的軸線上，見圖1（a）。把接收器安裝在反射鏡的焦點上，當太陽光與鏡面軸線平行時，反射的光輻射全部會聚到接收器，見圖1（b）。 |
圖1--拋物面聚光集熱器 |

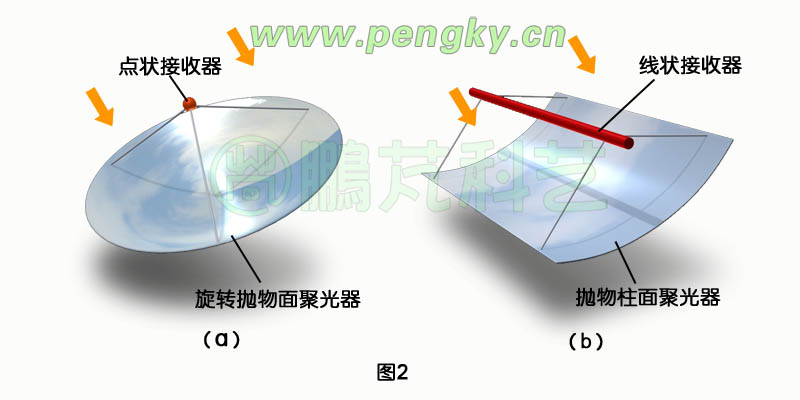

圖2（a）是旋轉拋物面集熱器的立體圖，由旋轉拋物面構成的聚光器與安裝在焦點上的點狀接收器組成。旋轉拋物面聚光集熱器的聚光比范圍非常高，約500至3000，最高聚熱溫度500度至3000度。
拋物柱面集熱器也叫槽式集熱器，圖2（b）是槽式集熱器的立體圖，由于柱狀拋物面的光線是會聚到一條線（帶）上，故接收器是長條形的，一般由管狀的接收器安裝在柱狀拋物面的焦線上組成。拋物柱面聚光集熱器的聚光比范圍約20至80，最高聚熱溫度250度至400度。 |
圖2--旋轉拋物面聚光器與拋物柱面聚光器 |
| 菲涅耳透鏡聚光集熱器 |

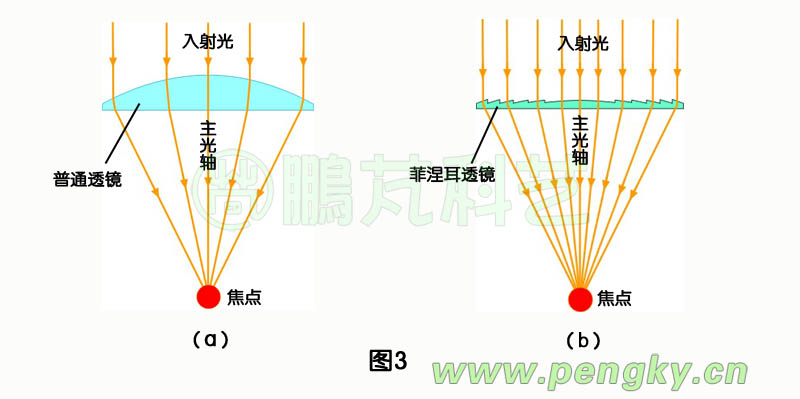

| 普通凸透鏡的原理大家都知道，如圖3(a)所示，平行于透鏡主光軸的平行光通過凸透鏡后將會聚到焦點上。若需直徑較大的透鏡則會很厚，不但非常笨重還會使透光性下降。由于透鏡的性能取決于其表面，在保證表面形狀的條件下把透鏡壓扁，菲涅耳透鏡把透鏡分成許多圓環，每個圓環在保持對應半徑處的鏡面曲線下盡量薄一點，如圖3(b)所示,這樣的結構可制造直徑大又輕的凸透鏡。 |
圖3--菲涅耳透鏡聚光器 |

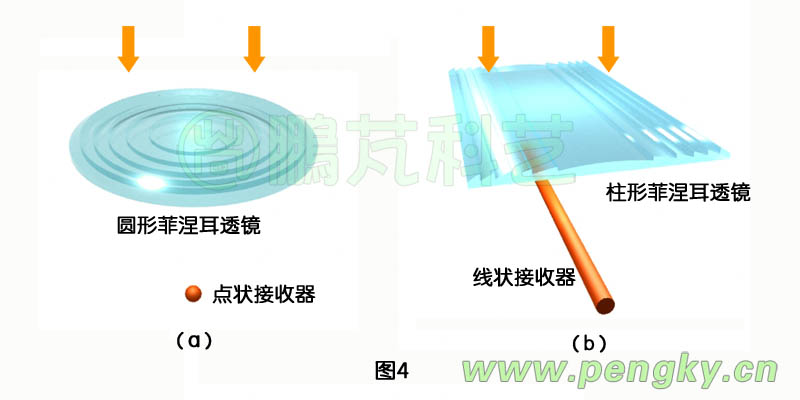

| 圓形菲涅耳透鏡聚光集熱器的聚光比范圍比較高，約100至1000，最高聚熱溫度300度至1000度，見圖4（a）。 菲涅耳透鏡也可以做成柱面，稱為線性菲涅耳透鏡，其接收器也為圓管狀，線性菲涅耳透鏡聚光集熱器的聚光比范圍約6至30，最高聚熱溫度100度至200度，見圖4（b）。 |
圖4? 圓形菲涅耳透鏡與線性菲涅耳透鏡 |
| 菲涅耳反射鏡聚光集熱器 |

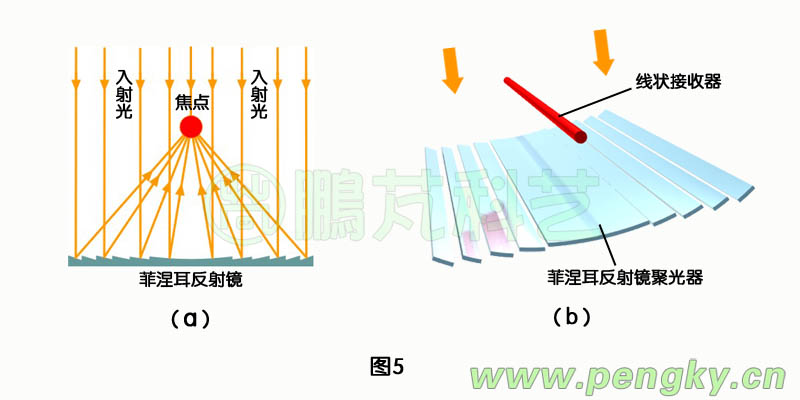

| 既然有菲涅耳透鏡也就有菲涅耳反射鏡，圖5（a）顯示了菲涅耳反射鏡的原理，它把原來厚的拋物面分成小段放在一個平面上。圖5（b）顯示了用菲涅耳反射鏡制作的菲涅耳反射鏡聚光集熱器，它是長條形結構，也稱線性菲涅耳反射聚光器。 |
圖5--菲涅耳反射鏡聚光器 |
線性菲涅耳反射鏡聚光集熱器的聚光比范圍約15至50，最高聚熱溫度200度至300度。
成像聚光太陽能集熱器要求太陽光線與反射鏡或透鏡的軸線平行，才能把光線會聚到接收器上，但太陽是在不停的移動，必須有跟蹤機構來使鏡面軸線對準太陽，以保證光線準確的投射到接收器上。 |
