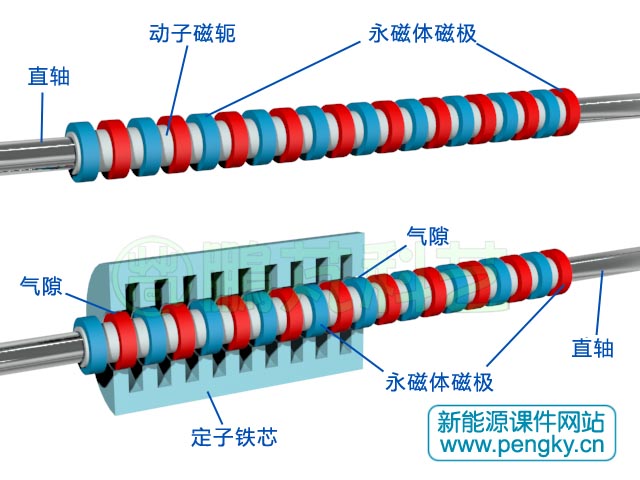

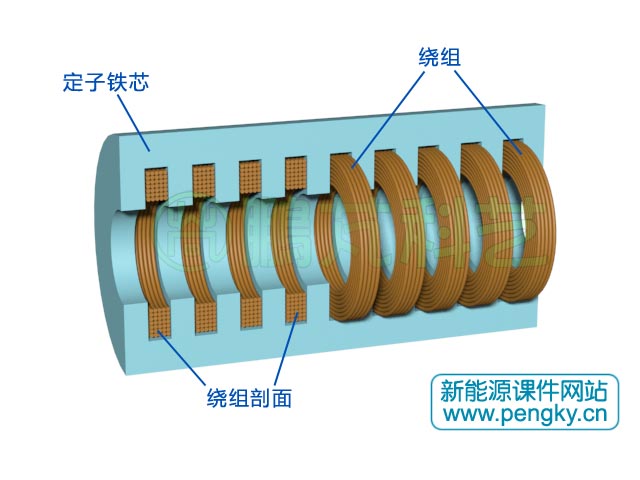

直線電機中運動的部件稱為動子，圖3上圖是圓筒型直線電機的動子，動子由動子磁軛與多個永磁體磁極組成，安裝在直軸上。磁軛是覆在直軸上的良導磁體，是磁極間的磁通路，環狀磁極的厚度與定子齒寬相同，磁極安裝在磁軛外周，間隔安裝，間距與定子齒距相同。

圖3下圖是動子安裝到筒狀定子內，動子磁極與定子齒之間留有氣隙，動子沿定子軸線方向往復運動。

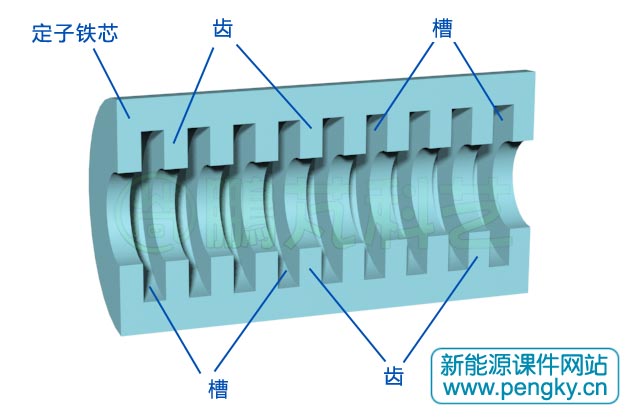

圖4是圓筒型直線電機的剖面圖，圖中沒有顯示電機的機座與機殼。

下面介紹圓筒型永磁直線發電機的工作原理，在圖5顯示了圓筒型永磁直線發電機的正視剖面圖，構成動子磁極的永磁體磁通方向都是垂直于電機軸線的，也就是徑向的，從永磁體安裝上屬表面安裝。

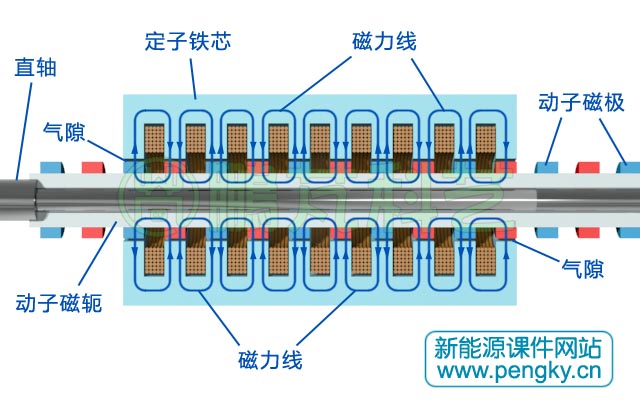

我們?cè)O(shè)定所有藍色磁極的磁通方向是背離軸線的，所有紅色磁極的磁通方向是朝向軸線的，得到磁力線的走向圖（圖5）。磁力線由藍色磁極向外經過氣隙進入定子鐵芯，在定子鐵芯內繞過線圈繞組向內經過氣隙到紅色磁極，再經過動子磁軛回到藍色磁極，形成回路。

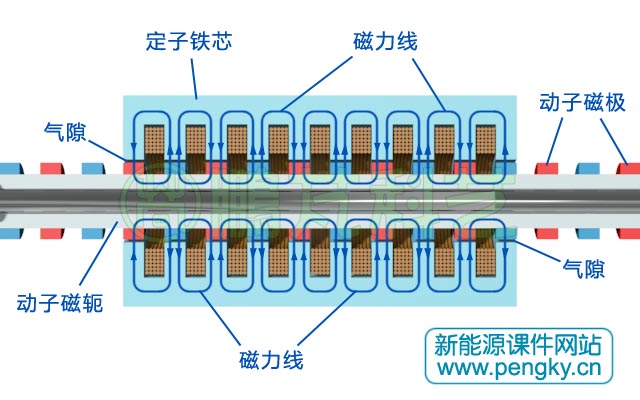

當動子向左移動一個齒距，雖然磁力線仍然從藍色磁極向外穿過氣隙，在定子鐵芯內繞過線圈再穿過氣隙到紅色磁極，但對于每個線圈的環繞磁通方向與圖5相反。當動子連續運動時通過線圈的磁通方向?qū)⒎D(zhuǎn)變化，在線圈會感應出交流電勢。

相鄰線圈的感應電勢的相反的，按極性把所有線圈頭尾相連，留下一頭一尾引出線即組成一個單相交流直線發電機。

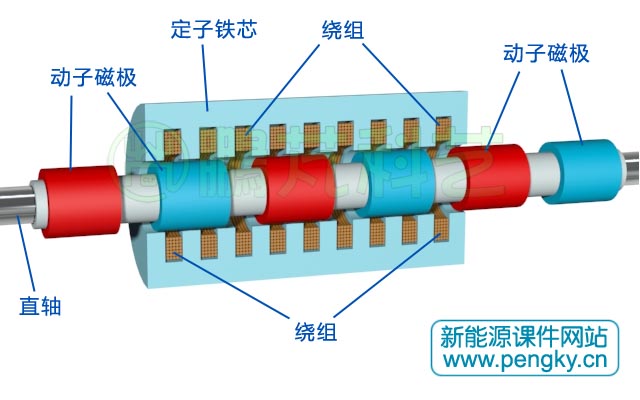

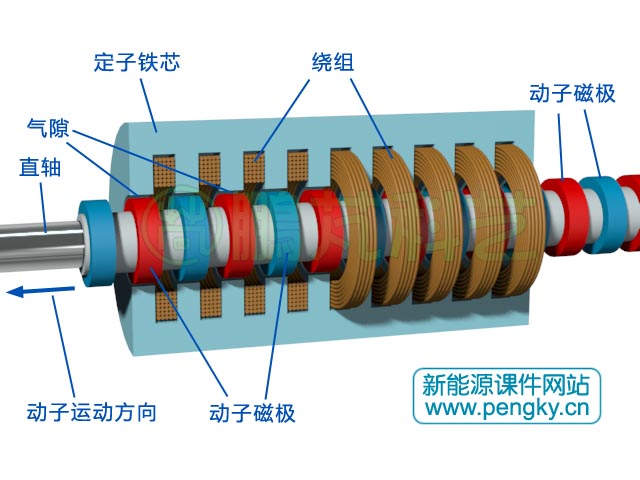

如果需要發出三相交流電，動子環形磁極要加高，高度約為2個齒寬加2個槽寬，磁極排列間距（不是磁極間隔）為3個齒寬加3個槽寬，見圖7、圖8。

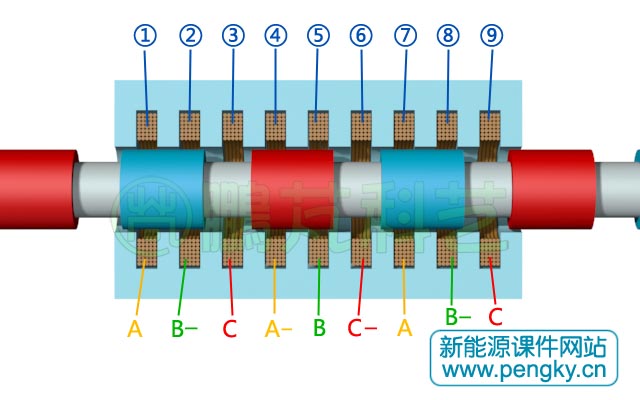

圖8中標出了各線圈的序號，并標出各線圈的相序A、B、C，有負號的線圈與沒有負號的線圈感應電勢方向相反。

A相繞組由線圈1、線圈4、線圈7串接而成，其中線圈4要反接；B相繞組由線圈2、線圈5、線圈8串接而成，其中線圈2與線圈8要反接；C相繞組由線圈3、線圈6、線圈9串接而成，其中線圈6要反接。

圓筒型永磁直線發電機主要用在海洋能發電，特別是在振蕩浮子波浪能發電裝置中得到應用；圓筒型永磁直線發電機還應用在斯特林發電裝置中。
