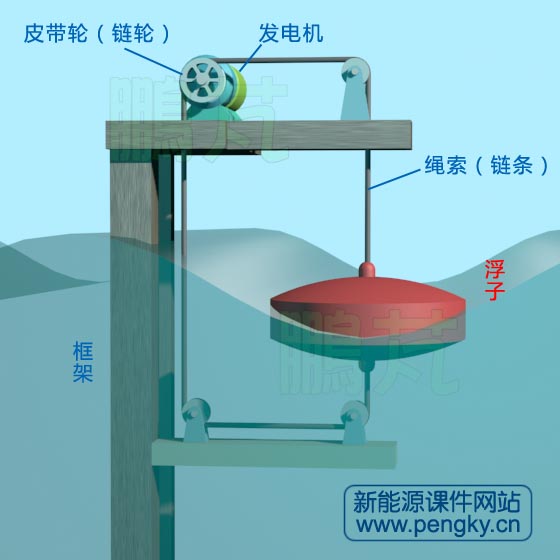

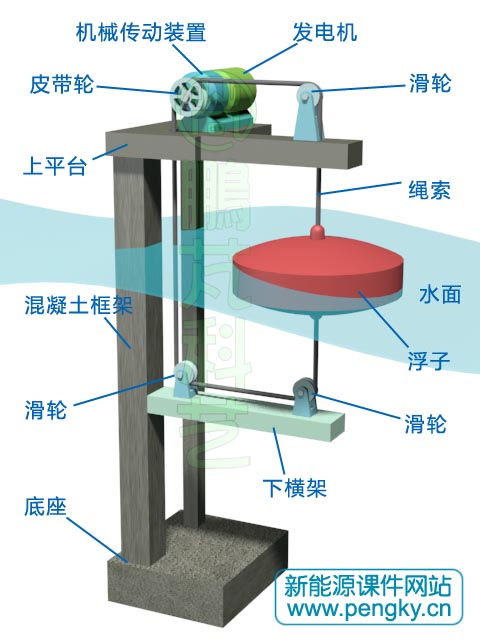

圖2是繩索振蕩浮子波浪能發電裝置在波浪中的畫面。

繩索振蕩浮子波浪能發電裝置結構簡單，只有棘輪與齒輪機構較復雜。由于框架需要固定，只能用于淺水區，而且要用在水位變化不大的區域，對于一些潮位變化較大的地方就不方便使用了。

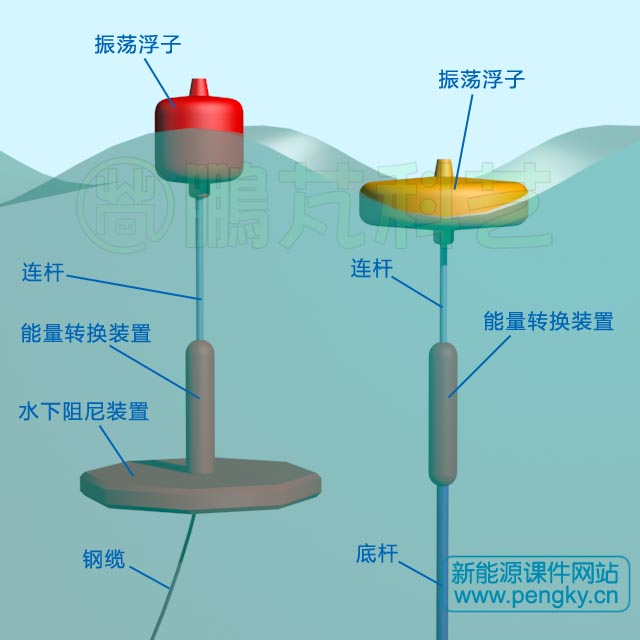

目前振蕩浮子波浪能發電裝置主要有如下兩種方案，圖3右圖的裝置由4部分組成：在海底安裝底架，在底架上安裝能量轉換裝置，飄在水面上的浮子下方有連桿，連桿插入能量轉換裝置，帶動相關轉換部件實現能量輸出。由于整個裝置要固定在海底，故只適宜在淺海安裝，而且要能隨潮位調節連桿長度。

另一種方案如圖3左圖，浮子下方的連桿插入能量轉換裝置是一樣的，不同的是能量轉換裝置沒有直接固定連接到海底，而是固定連接一個水下阻尼裝置，其原理是根據在較深的海面下方的水基本上是靜止的，見海洋波浪能概述中的深水前進波。

阻尼裝置呈板狀，面積較大，阻尼裝置在較深海面下的靜止水域。浮子、連桿、能量轉換裝置、阻尼裝置共同組成發電裝置，浮子的浮力、阻尼裝置的重量與浮力使整個裝置漂浮在海面上，當浮子隨波浪上下運動時，平板阻尼裝置的阻力與本身的慣量阻止自身的移動，近似于靜止，這樣浮子與阻尼裝置之間就有了相對運動，可帶動相關轉換部件實現能量輸出。因圖3的尺寸有限，左圖的浮子與阻尼裝置距離比實際要近許多。

下面有這兩種方案的示意動畫

能量轉換裝置主要有液壓傳動與直接發電兩種：

在能量轉換裝置內有液壓缸，當浮子上下運動時，連桿帶動液壓缸內的活塞往返運動，液壓缸內的液體介質被輸送到管道，再去推動液壓馬達旋轉。由于液體輸送是間歇的，這種方案一般采用多個振蕩浮子裝置，各裝置輸送的液體一同匯集到液壓馬達，不但增大了液體流量，而且多個浮子輸出液體的間歇不可能都是重復的，所以液體的壓力與流量會比較穩定。

由于液壓設備制造精密，易磨損，有方案直接用海水代替液體介質，直接推動水輪機發電，是較好的辦法。這種方案一般用在淺海區，多個固定式安裝的浮子同時推動一臺安裝在海底的發電設備。

近些年電機技術迅速發展，振蕩浮子采用直線發電機直接發電得到應用。在能量轉換裝置中安裝直線發電機，連桿直接連接電機的動子，定子與線圈固定在能量轉換裝置外殼上，當動子在定子中往復運動時，線圈就感生出電勢來，電流由海底電纜輸送到岸上。

這種振蕩浮子波浪能發電裝置不受潮位的影響，可漂浮在離岸較遠的深水區域，用固定在海底的鋼纜牽引。

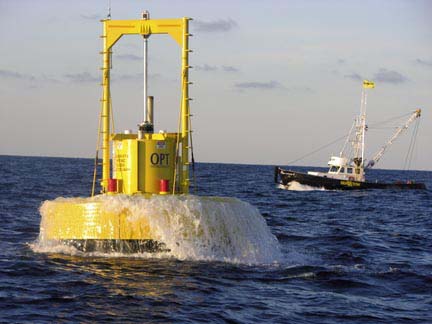

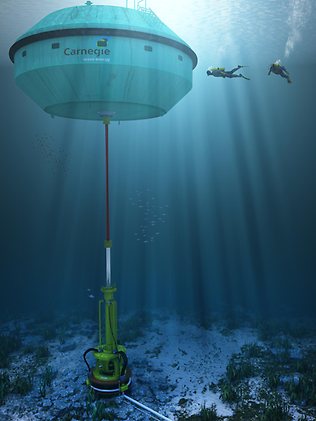

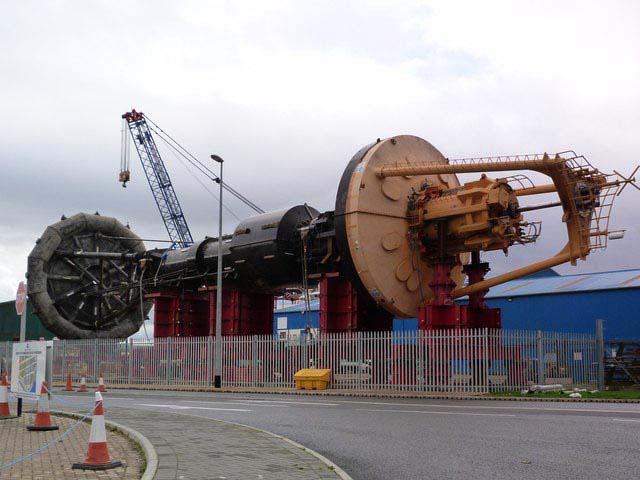

下面有幾幅網絡上的國外振蕩浮子波浪能發電裝置的圖片，供大家參考。
