無論那一種太陽能利用裝置的安裝與使用都要考慮太陽的方位與運動，特別是聚光太陽能集熱裝置必須對準太陽才可能獲得太陽能，本節先簡介太陽視運動的基本規律再介紹聚光太陽能集熱裝置如何跟蹤太陽實現聚光集熱。

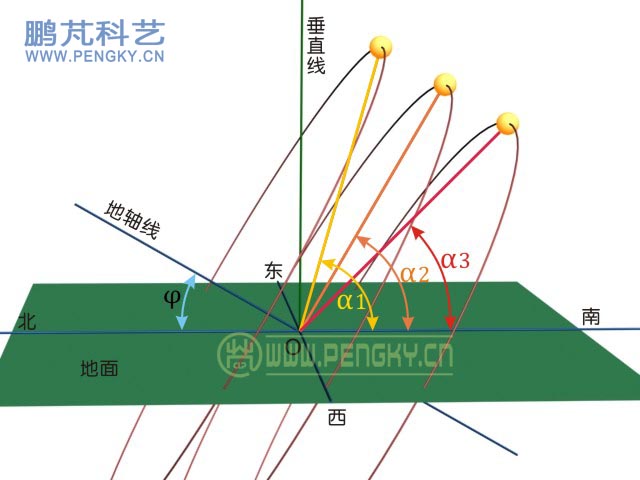

我們站在大地上看到太陽從東方升起，經過天空再到西方降落，這本是地球自轉形成的現象，為分析方便我們假設太陽是繞我們作圓周運動，稱之為視運動。下面是太陽視運動動畫，綠色平面是我們所在位置的地平面，是一個無限大的平面，O點是我們的觀察點，通過該點作東西方向與南北方向兩條直線、通過O點作一條與地球自轉軸平行的地軸線（藍色線），顯然這是北回歸線以北的地點，通過地軸線與南北線的平面是垂直于地面的；太陽是繞地軸線運動的，運動軌跡在與地軸線垂直的平面上，是以地軸為圓心的圓（紅色的大圓）。 動畫格式 .mp4，分辨率480X400。

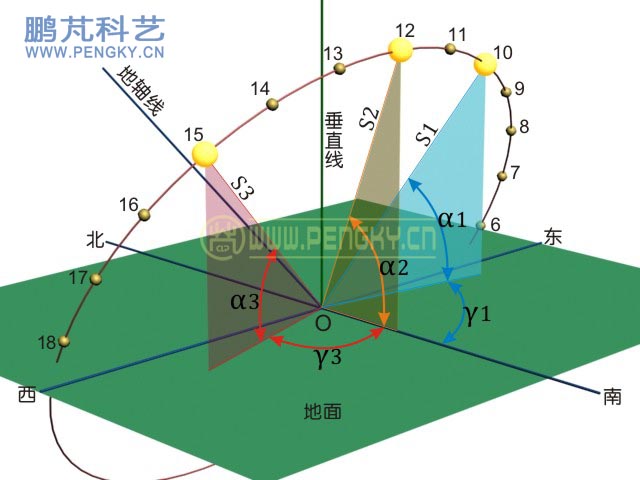

在地平坐標系中，太陽在空中的具體位置是用高度角與方位角來標注的，圖2是地平坐標系示意圖，圖中大圓是夏季我們在O點看到的太陽視運動軌跡，在軌跡上的數字6至18標注了從早上6點鐘至下午18點鐘的太陽位置。

太陽高度角是O點指向太陽的向量S與地面的夾角α，圖中正午12時的太陽高度角是S2與地面的夾角α2；上午10時的太陽高度角是S1與地面的夾角α1；下午15時的太陽高度角是S3與地面的夾角α3。

太陽方位角是向量S在地面的投影線與南北方向線（當?shù)氐淖游缇€）間的夾角γ，圖中正午12時的太陽方位角是S2的投影線與南北方向線間的夾角，該角為0；上午10時的太陽方位角是S1的投影線與南北方向線間的夾角γ1；下午15時的太陽方位角是S3的投影線與南北方向線間的夾角γ3。

方位角以正南方向為0度，由南向東轉為負值，由南向西轉為正值，如太陽在正東方，方位角為-90度，在正東南方時，方位為-45度，在正西南方時方位角為45度，方位角直到正北方合在±180度。

旋轉拋物面集熱器屬點狀接收器的集熱器，在許多應用中采用較高的聚光比，要求有準確的跟蹤，多采用視日跟蹤與傳感器跟蹤雙重控制、并采用雙軸跟蹤結構。?

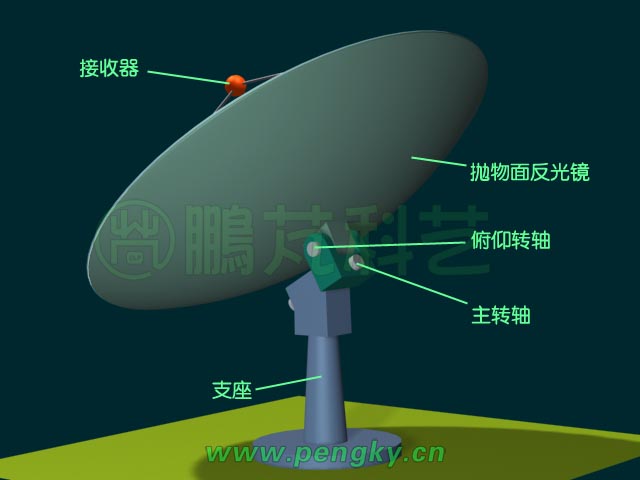

下圖是一個旋轉拋物面集熱器的軸結構示意圖，在支座上端穿有主轉軸，主轉軸與地軸平行；在主轉軸上有俯仰轉軸支架，俯仰轉軸與主轉軸垂直；旋轉拋物面鏡背面固定有支撐件，通過俯仰轉軸與俯仰轉軸支架連接。

旋轉拋物面集熱器繞主轉軸轉動即可跟蹤太陽，俯仰轉軸以修正太陽軌道位置，屬于極軸式跟蹤。高精度跟蹤須連續修正俯仰角或一日內數次修正俯仰角，對聚光比較低的太陽能裝置可每日修正一次俯仰角。

下面是旋轉拋物面集熱器跟蹤太陽的動畫，動畫格式 .mp4，分辨率480X400。
