聚光太陽能設備與跟蹤式太陽能電池板都要用到太陽跟蹤傳感器，傳感器基本原理是利用對陽光的遮擋變化引起光電子器件的輸出變化得到跟蹤的方向。太陽跟蹤傳感器也是一種太陽位置傳感器，本課件主要介紹簡單的太陽位置傳感器與高精度的太陽位置傳感器。 |
| 隔板式太陽位置傳感器 |

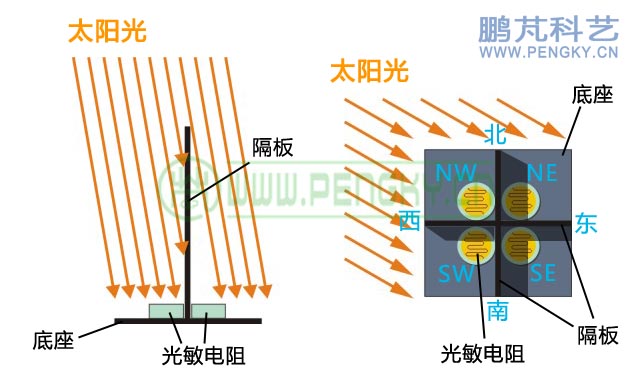

半導體光敏電阻是一種半導體光電子器件，在光電子器件課件中有介紹，這里介紹它在太陽能電池跟蹤系統中的應用。一種簡單的隔板式太陽位置傳感器如圖1所示，在底座上垂直安裝了兩組隔板，兩組隔板相互垂直；在底座上還安裝了4個光敏電阻器件，4個光敏電阻器件緊貼隔板拐角安裝，光敏電阻器件受光面向上，4個光敏電阻器件必須是同一型號，性能相近，見圖1與圖2。 |
|
隔板式傳感器利用隔板兩邊光敏元件感受到的光強不同來判斷太陽的位置，把傳感器的隔板按照東西南北方向擺正，如圖2右圖所示。當太陽位置在隔板的西側時，東側的光線受到遮擋，如圖2左圖所示，西側光敏電阻受光量大于東側光敏電阻，西側器件電阻小于東側器件電阻，于是可以判斷出太陽的位置在西側。而且在一定范圍內光線偏差越大兩側電阻值相差越大。 由于隔板是十字狀，隔板式傳感器還可檢測出太陽在南北方向的位置，將4個傳感器信號綜合比較后就可得出太陽的位置，例如圖中的西偏北位置。 |
|

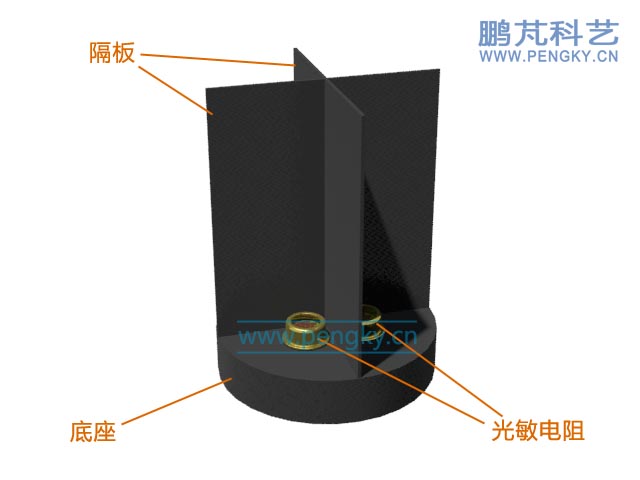

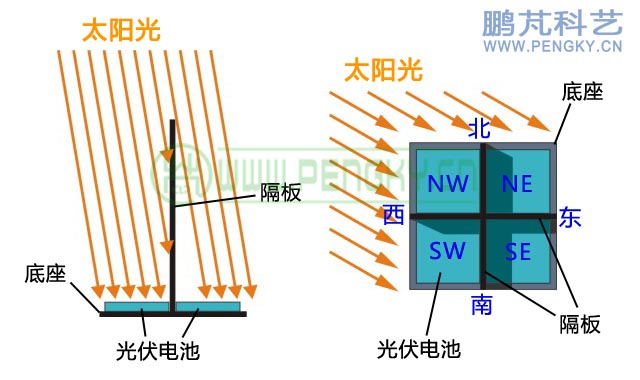

對于太陽能電池板單軸跟蹤系統，傳感器只需一片隔板就可以了，隔板方向與轉軸平行。當兩側電阻相同時說明傳感器正對太陽，當兩側電阻不同時，太陽能電池板應向電阻小的一側轉動，直到兩側電阻相同。 隔板式傳感器也可以采用光敏二極管作為光敏元件，光敏二極管就是一小塊光伏電池。在相互垂直的隔板4個角安裝4光敏二極管，見圖3，利用隔板兩邊光敏元件感受到的光照面積不同來判斷太陽的位置。其工作原理與采用光敏電阻相同，受光強的光敏二極管比受光弱的光敏二極管輸出電流大，利用放大器把電流信號轉換成電壓信號就方便比較了。 |
|
| 隔板式太陽位置傳感器結構簡單，但受周圍環境光影響大，測量精度低。 |
金字塔式太陽位置傳感器 |

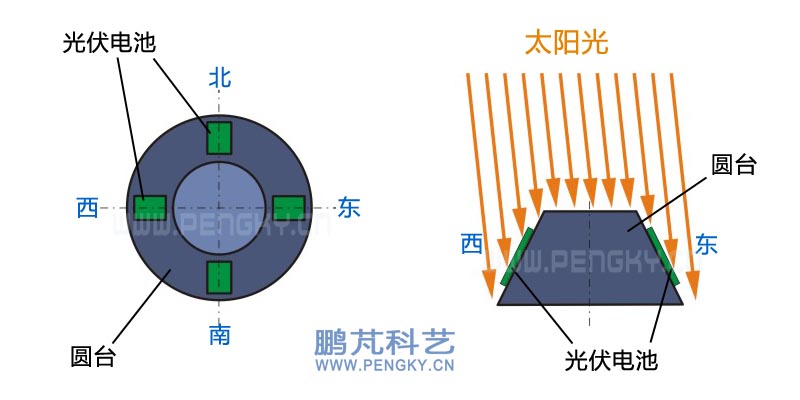

| 金字塔式太陽位置傳感器利用陽光投向光伏電池上的角度不同產生不同的電流進行測量。在一個圓臺四周貼了4片相同的光伏電池，圖4左圖是圓臺頂視圖，右圖是側視圖。太陽光從上方投射下來，當太陽光正中向下方投射時，4個光伏電池光線夾角相同，產生的電流相同。當太陽光偏向左側（西方）時，左側光伏電池光照加強，輸出電流增大；右側光伏電池光照減弱，輸出電流減小。所以根據各光伏電池電流變化可以判斷陽光的偏向。 |
|
這種結構同樣精度不高，同樣易受到周圍光線干擾。 |
| 光筒式太陽位置傳感器 |

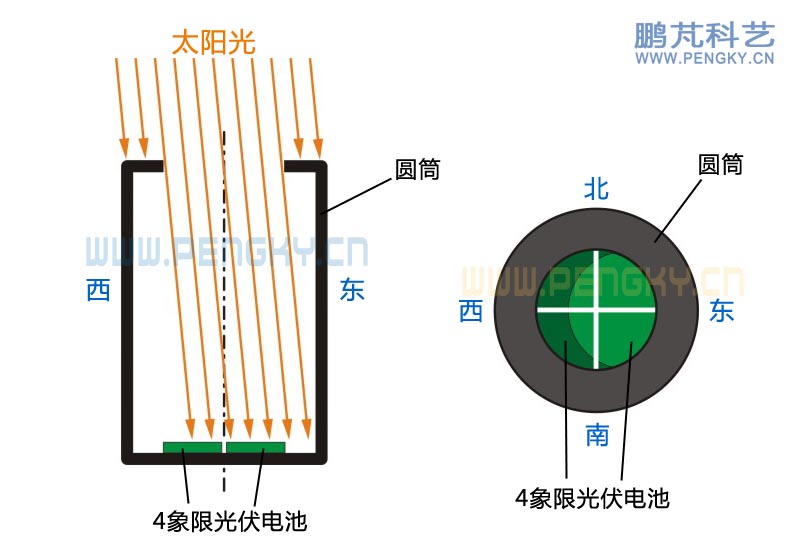

| 光筒式太陽位置傳感器采用圓筒來遮光，圓筒上方中心開有圓孔，在圓筒底部中心安裝一個四象限光電池，見圖5。來自上方的太陽光通過圓孔投向底部，當太陽光正中向下方投射時，投射的光斑中心與四象限光電池中心重合，四象限光電池各電池輸出相同。當太陽光偏向左側（西方）時，見圖5左圖，投射的光斑偏向東方，見圖5右圖，四象限光電池左側兩個電池被部分遮擋，右側電池輸出大于左側電池輸出，于是根據各光伏電池電流的變化可以判斷出陽光的偏向。 |
|

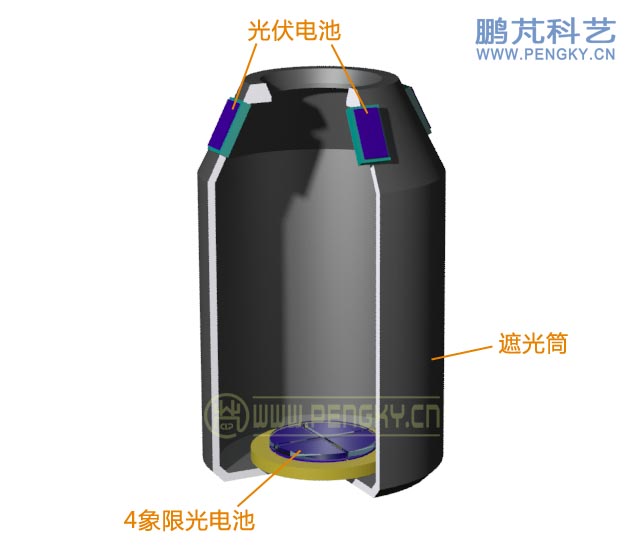

光筒式太陽位置傳感器可以防止周圍光線的干擾，對光線偏差的靈敏度也高多了，可檢測出太陽位置較小的偏差。其缺點是檢測的光線角度較小，光線角度偏差大時，光斑跑到四象限光電池之外，就無法檢測了。 把光筒式與塔式結合起來可以彌補雙方的缺點，圖6顯示了這種組合的太陽位置傳感器，在光筒的上部收口做成圓臺狀，圓臺側面貼上光伏電池，圓筒底部安裝四象限光電池。把這種傳感器安裝在跟蹤設備上，當光線角度偏差大時通過圓臺上的光伏電池檢測來修正跟蹤的角度，當角度偏差較小時，通過四象限光電池檢測來實現較準確的跟蹤。 |
|
高精度太陽位置傳感器 |

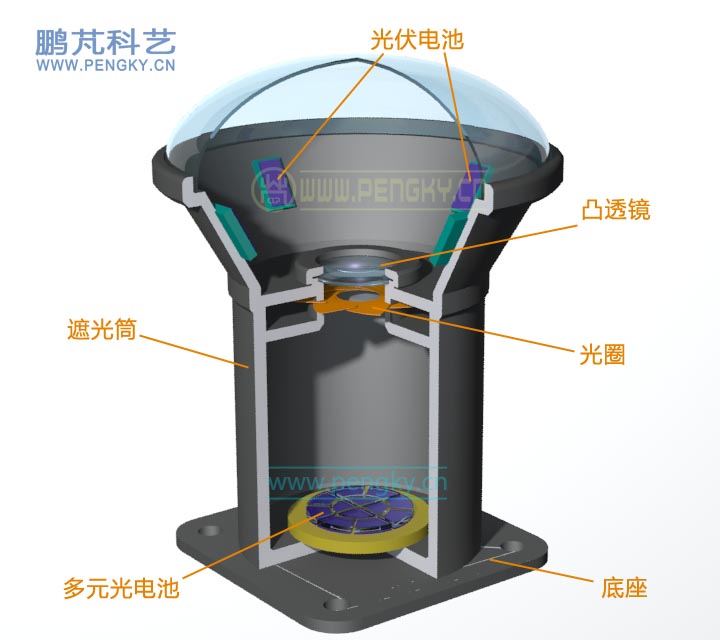

| 如果要進一步提高對太陽位置的精確檢測，可在光筒入口處加裝凸透鏡，把光線聚集，縮小光斑，4象限光電池尺寸縮小，在外圍排列多個扇形光電池，組成多元光電池，如圖7所示。由于聚光增強了光強，在透鏡后設置了光圈，強光時縮小光圈可保證電池在正常光照下工作。圖中光圈葉片本是黑色，為清楚起見，用橙紅色顯示。 在傳感器上端的喇叭口內側貼有4片光伏電池，用于對大偏差角度光線的檢測，原理同金字塔式太陽位置傳感器。 |
|
多元光電池可由多個扇面組成，也可以由小塊光電池組成陣列，對太陽位置進行準確測量。 目前PSD元件在高精度太陽位置傳感器在得到應用，PSD是一種位置檢測元件，有分辨率高，精度高的特點，且結構簡單，采用PSD元件制作的太陽位置傳感器的檢測精度可輕易達到0.1度。 還有采用CCD圖像元件做檢測元件，由于CCD元件有很高的分辨率，很高的線性度，凸透鏡可聚焦成很小的光點，由此達到很高的測量精度，但線路與軟件都比較復雜。 有關PSD元件與CCD元件的介紹請另找參考資料。 |
