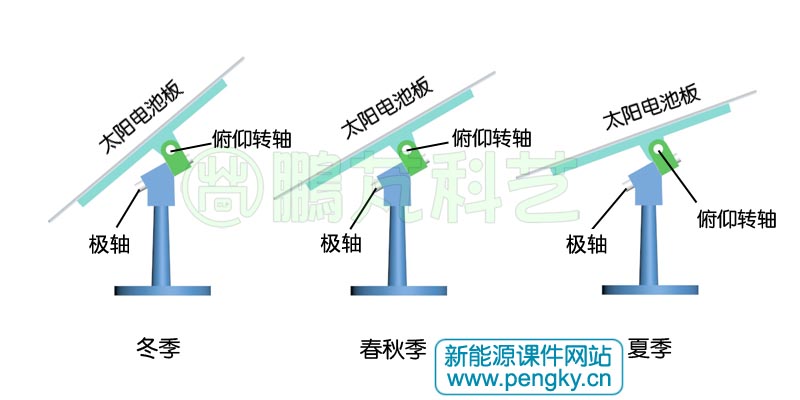

跟蹤裝置由極軸和俯仰軸構成，極軸指向地球北極，與地軸線平行；俯仰軸與極軸垂直，工作時電池板以地球自轉角速度自東向西繞極軸轉動，跟蹤太陽的時角變化（以每小時15°的轉速勻速跟蹤）。由于陽光與極軸的夾角隨季節的不同變化，還要定期調整電池板繞俯仰軸做俯仰運動，以保證電池板的法線始終與太陽光線平行。

圖2是一臺極軸式雙軸跟蹤型太陽能電池陣列。

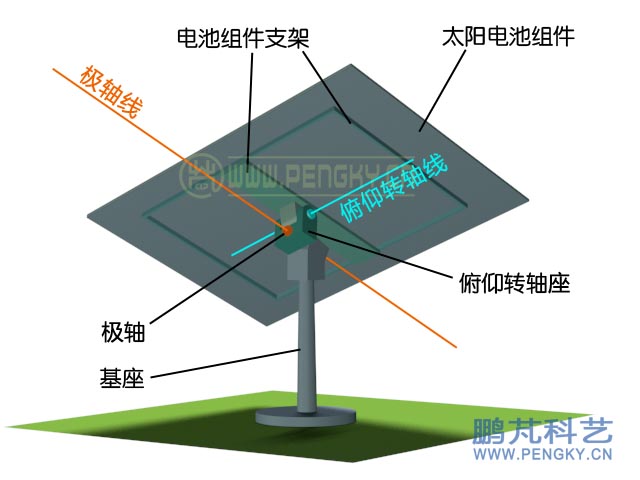

圖3--極軸跟蹤型太陽電池板的轉軸結構

由于電池板不需準確跟蹤，電池板繞主軸轉動可間斷進行，轉幾度停一停，只需按每小時15度的平均轉速轉動即可，早上與傍晚也無需轉到與地面垂直，到太陽落山再返回即可。

下面請觀看太陽電池板繞極軸跟蹤轉動的動畫。

高度角和方位角雙軸跟蹤（地平坐標系雙軸跟蹤），電池板根據太陽的位置變化繞方位軸水平轉動改變方位角，繞俯仰軸俯做俯仰運動改變高度角，實現對太陽的跟蹤。

圖5是一臺高度角和方位角式雙軸跟蹤型太陽能電池陣列。

圖6是高度角和方位角雙軸跟蹤電池板背面圖，圖中顯示了軸系的主要結構。方位軸垂直于地平面，與電池板立柱軸線重合，俯仰軸座安裝在立柱上方，可繞方位軸旋轉。在俯仰軸座上安裝俯仰軸，俯仰軸與方位軸垂直，與地面平行。電池板安裝在俯仰軸上，可繞俯仰軸轉動。

工作時電池板根據太陽的位置變化繞方位軸轉動改變方位角，繞俯仰軸做俯仰運動改變高度角，從而使電池板的法線始終與太陽光線平行。

通過對兩種雙軸跟蹤式比較可以看出極軸跟蹤的電池板跟蹤轉動時，電池板上下邊與地面角度不停的變化；高度角和方位角雙軸跟蹤的電池板跟蹤轉動時，電池板上下邊與地面始終是平行的。極軸跟蹤的電池板跟蹤轉動時，電池板只需繞極軸轉動；高度角和方位角雙軸跟蹤的電池板跟蹤轉動時，電池板即在方位軸轉動同時又繞俯仰軸轉動。顯然極軸跟蹤較簡單，用機械控制繞極軸轉動加手動調整極軸傾斜角度即可實現，高度角和方位角雙軸跟蹤需通過計算機實時計算太陽的高度角和方位角進行控制，或者通過光電傳感器來跟蹤太陽位置，控制裝置要復雜得多。

雙軸跟蹤式太陽能電池陣列的間距計算較復雜，不但有前后間距還要左右間距，而且不同的跟蹤方式計算方式也不同，需深入了解請另找專業資料。

每個雙軸跟蹤式太陽能電池陣列僅有一個支柱，與整個電池板的連接相當只有一個支點，故要求電池板與支點的轉動部件有較高的強度。

目前常用的太陽跟蹤控制方式主要有光電跟蹤和太陽運動軌跡跟蹤，這兩種方法在“太陽能電池跟蹤控制”課件介紹。

雙軸跟蹤式太陽電池陣列在設計時應考慮安裝的基本條件，特別是風向與風力條件，由于采用單柱支撐，其強度顯得特別重要，在遇超強風時可將電池板轉向合適角度，減少電池板損壞的可能。 下暴雪時可將電池板盡量立起，讓雪滑下，遇大冰雹時同樣可以減小對電池板的沖擊。
