單軸跟蹤式太陽電池陣列 |
|
| Single-axis Tracking Solar Arrays | |
為提高太陽能電池的轉換效率通常采用對太陽進行自動跟蹤的方法，使電池板正對太陽。根據測定，相同環境條件下，一個全方位自動跟蹤式太陽能光伏發電系統比固定式太陽能光伏發電系統的發電量提高35%左右。特別是采用單晶硅太陽電池組件的系統，由于價格高，希望獲得盡量多的太陽照射，可考慮對太陽進行跟蹤。 太陽能電池陣列跟蹤方式有平單軸跟蹤、斜單軸跟蹤、雙軸跟蹤三種，本課件介紹單軸跟蹤。 |
|
| 平單軸跟蹤 | |

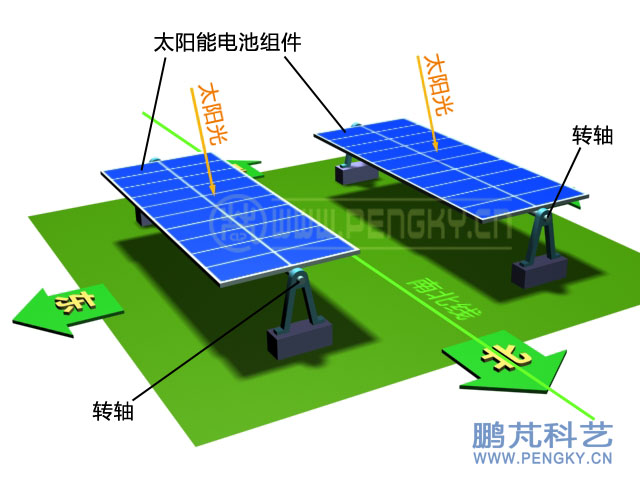

在跟蹤方式中平單軸跟蹤是用得較多的方式，分南北向軸線跟蹤與東西向軸線跟蹤，東西向軸線跟蹤比固定傾斜安裝沒有明顯優點，南北向軸線跟蹤效果要好于東西向軸線跟蹤。平單軸跟蹤特別適用在緯度低的地區，下面介紹南北向軸線跟蹤。 圖1是兩組平單軸跟蹤陣列示意圖，每塊電池陣列有自己的轉軸，轉軸與地面的南北方向線平行，轉軸安裝在支架上，電池陣列可繞自己的轉軸旋轉，圖中黃色箭頭線表示太陽光的方向。旋轉由太陽跟蹤控制裝置控制，使電池板轉軸垂直面與太陽光平行，圖1顯示是中午12時的狀態，兩電池陣列表面水平向上。 |
|
|
|
下面請觀看太陽能電池陣列平單軸跟蹤的動畫，動畫從兩個角度顯示電池陣列從上午9時到下午15時的跟蹤轉動狀態。 |
|
| 平單軸跟蹤太陽能陣列動畫 | |
|
|
| 可以看出平單軸跟蹤的電池板垂直線與太陽光始終有一個夾角，夾角數值與本地緯度數和季節有關，并且一日之中也有變化。 | |
| 斜單軸跟蹤 | |

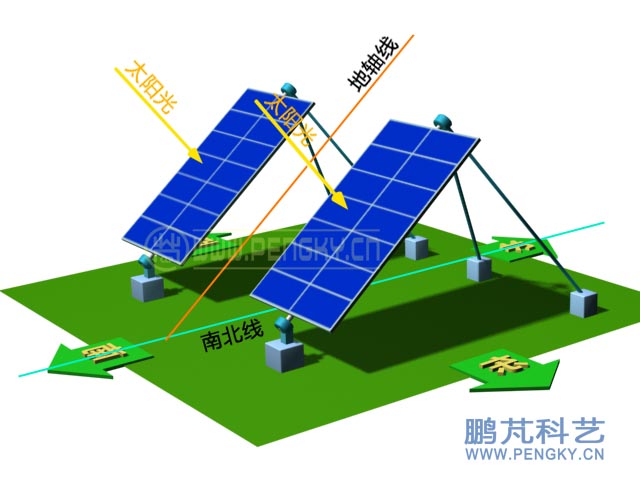

由于平單軸跟蹤的電池板垂直線與太陽光始終有一個夾角，在高緯度地區夾角較大，不比固定傾斜安裝效率高多少。為提高電池板的效率，可將電池板的轉軸傾斜安裝，減小電池板垂直線與太陽光的夾角。 圖2是兩組平單軸跟蹤陣列示意圖，每塊電池陣列有自己的轉軸，轉軸線在與地面垂直的平面上，與地面有一個夾角，轉軸線與地軸線基本平行（春分或秋分時的地軸線）。轉軸安裝在支架上，電池陣列可繞自己的轉軸旋轉，圖中黃色箭頭線表示太陽光的方向。旋轉由太陽跟蹤控制裝置控制，使電池板轉軸垂直面與太陽光平行，圖2顯示是中午12時的狀態。 |
|
|
|
?下面請觀看太陽能電池陣列斜單軸跟蹤的動畫，動畫從兩個角度顯示電池陣列從上午9時到下午15時的跟蹤轉動狀態。 |
|
| 斜單軸跟蹤太陽能陣列動畫 | |
|
|
| 單軸跟蹤的連動 | |

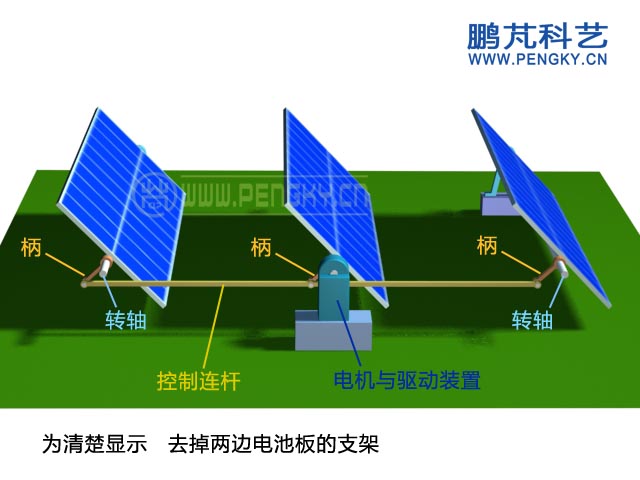

| 通常太陽能發電場有多個電池陣列，這些電池陣列是同步運行的，可用一個控制桿推動排在一起的電池陣列。在每塊電池板轉軸上固定一個柄，柄的另一端與控制連桿聯接，圖3是三個平單軸跟蹤的電池陣列，用控制桿聯接，中間的電池陣列由跟蹤控制系統驅動，通過連桿帶動另兩臺同步轉動。為了不遮擋連桿與柄的運動狀態，圖中去掉兩邊電池板的支架。 | |
|
|
| 下面請觀看由連桿帶動的電池陣列同步轉動動畫。 | |
連桿帶動的電池陣列同步轉動動畫 |
 |

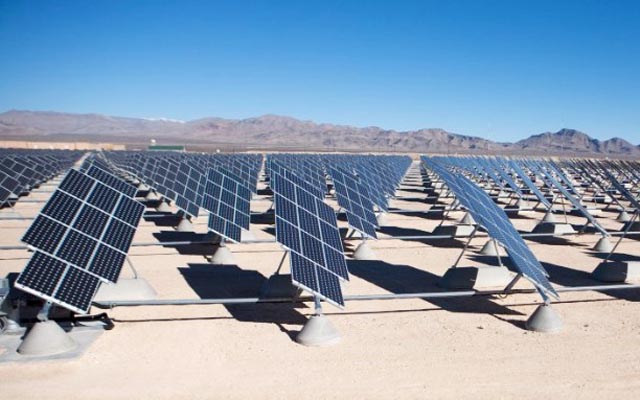

| 用連桿控制多臺電池陣列同步轉動方式同樣用在斜單軸跟蹤電池陣列，這里不重復介紹，從網絡轉載一張照片供參考。 | |
|
|
| 太陽電池陣列（非聚光型）不像聚光集熱裝置要準確跟蹤，差幾度影響不明顯，只需用機電裝置幾分鐘轉一個角度即可，間隔以不超過每小時15度為合適，早上與傍晚也無需轉到與地面垂直，到太陽落山再返回即可。 | |
單軸跟蹤式太陽電池陣列在設計時應考慮安裝的基本條件，特別是風向與風力，水平單軸在遇超強風時可將電池板轉向水平方向，可避免超強風損壞電池板；斜單軸也可視方向改變電池板角度，減少電池板損壞的可能。 下暴雪時可將電池板盡量立起，讓雪滑下，遇大冰雹時同樣可以減小對電池板的沖擊。 |
|
