| 熱管式玻璃真空集熱管 |
| Heat Pipe Evacuated Collector Tube |

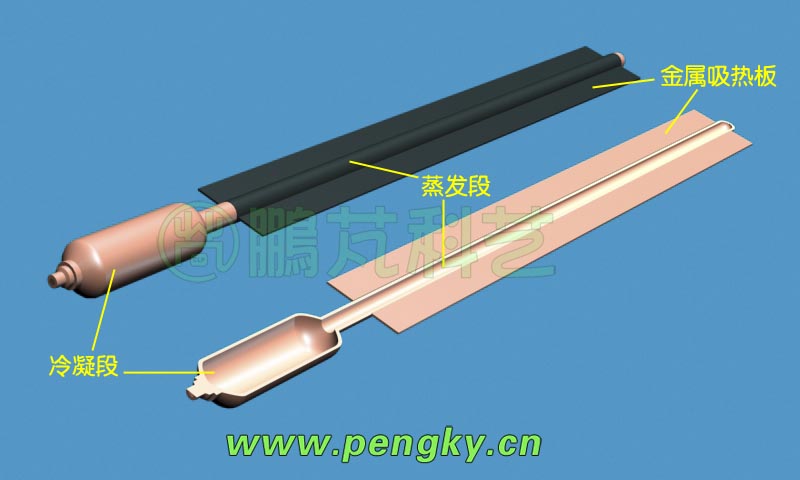

在熱傳遞一節中介紹了有相變的對流傳熱原理和利用該原理工作的熱管，這里介紹熱管在太陽能集熱器中的應用。 這是一種蒸發段與冷凝段直徑不同的重力熱管，它采用蒸發與凝結過程進行熱交換，有很好的傳熱效果。這種熱管的結構見下圖，熱管的下部是尾端封□的細銅管（蒸發段），在蒸發段兩側焊有金屬吸熱板，板上覆蓋有吸收太陽能的涂層；在熱管上部有直徑較粗的冷凝段，它是熱管與外界交換熱量的部分。下圖中下方是剖面圖，上方是完整圖。 |
|

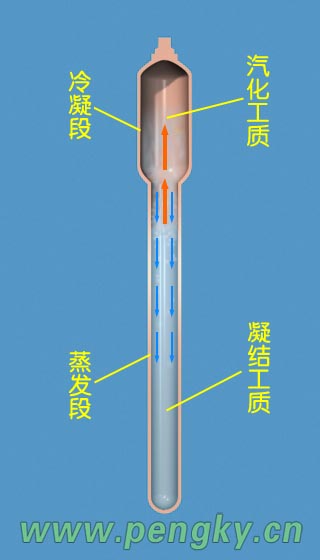

熱管是封閉的，在熱管中裝有一定量的傳熱工質（通常是純凈水），并抽真空。下圖顯示熱管的工作原理（為顯示清楚，將熱管加粗）：在陽光照射下，蒸發段內工質被加熱沸騰，氣態工質迅速上升到冷凝段（紅色箭頭），在冷凝段釋放出潛熱傳給外面的水后又凝結為液態，液態工質靠重力流回蒸發段（藍色箭頭），由于工質氣化要吸收大量熱量、凝結時會釋放出大量熱量，氣態與液態密度又相差巨大，所以這種熱管的傳熱效果是很好的。 |
|

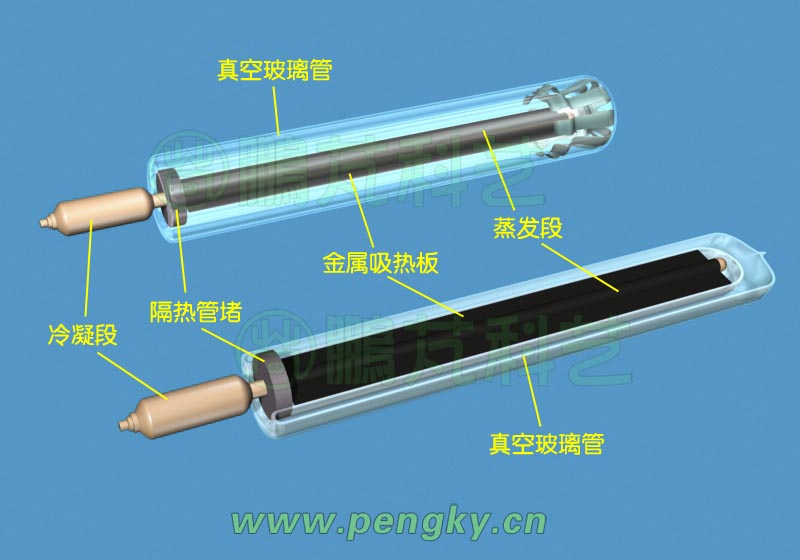

下圖的下方是熱管安裝在真空玻璃管的剖面圖，上方是完整的熱管式真空集熱管。 |
|

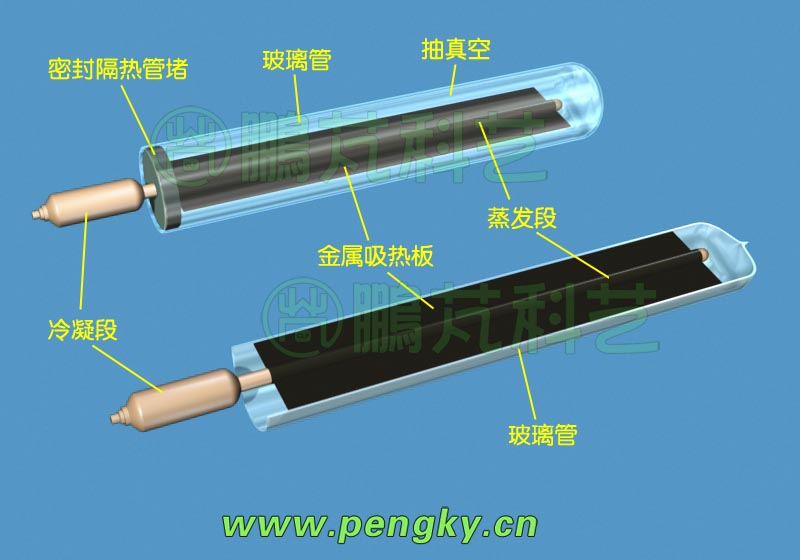

把玻璃管做成單層的，可加大吸熱板的面積，如下圖所示，但要在管內抽真空就必須解決管口的密封問題，玻璃與銅的熱膨脹系數相差很大，密封隔熱管堵的材料與封裝技術是很關鍵的。 下圖是熱管式單層真空玻璃集熱管。 |
|

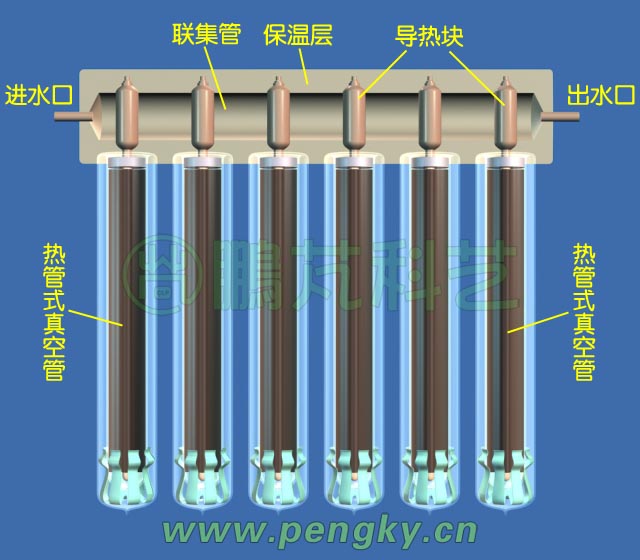

用數根熱管式真空集熱管組裝成熱管式真空集熱器，熱管的冷凝段插在聯集管中，聯集管包有保溫層（實際的聯集管較復雜，這里僅為示意圖），冷水進入聯集管內從熱管的冷凝段取到熱量再?gòu)妮敵龅接脩簟? |
|
由于是重力熱管，為保證熱管的正常運行，熱管的冷凝段要在上方，至少要保持與地面有15度的傾角。 熱管式真空集熱管有許多優點：由于水不接觸玻璃管，可經受冷熱沖擊、不怕曝曬與冰凍、不怕水壓高，維修較方便；熱管蒸發段容積小，太陽照射時升溫快；有專制的熱管用聯集管，使熱管的安裝與更換非常方便。 |
