管形座

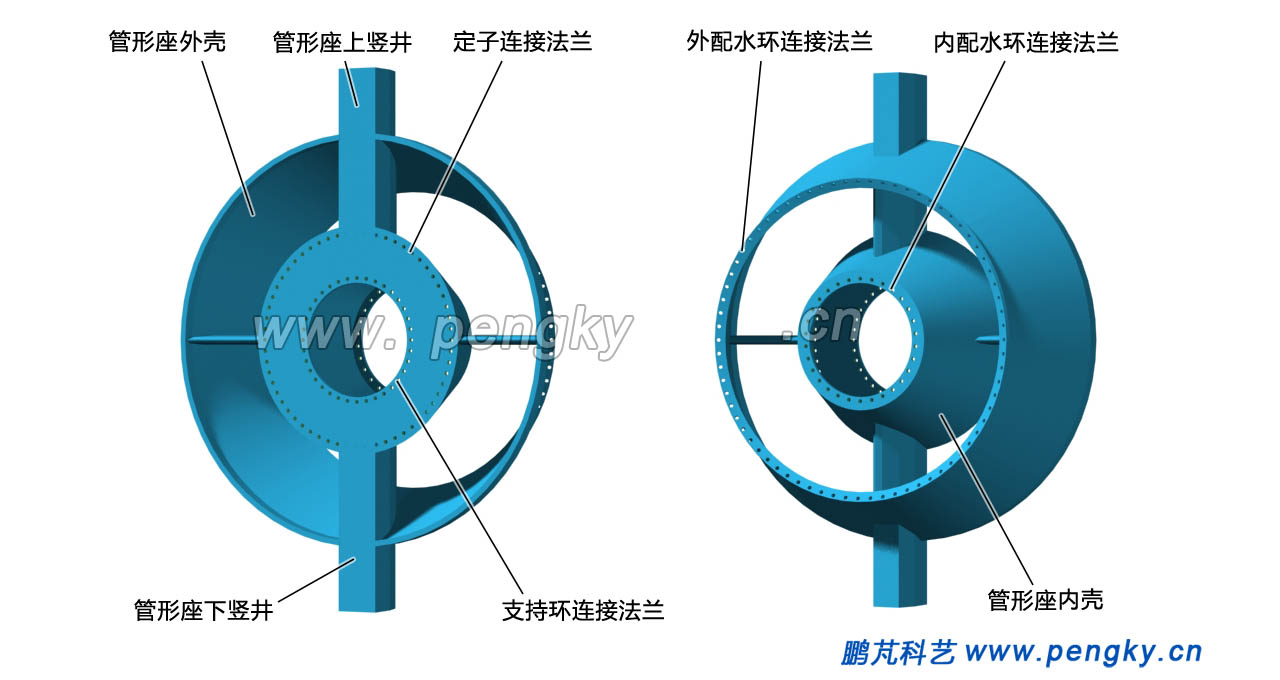

管形座（座環）由內殼、外殼、上豎井、下豎井組成，見圖2。內殼的前端面有2圈螺孔，外圈螺孔是連接定子機座，定子機座安裝在前端面。內圈螺孔是連接支持環，支持環是固定推力軸承導軸承的基座。內殼后端面的螺孔是連接內配水環。在外殼的后端一圈螺孔是連接外配水環。管形座的豎井是維修人員進入燈泡體的通道。

管形座（座環）是整個燈泡貫流式水輪機組的安裝基礎，在混凝土澆筑時埋在混凝土基礎中。在混凝土預埋前要嚴格控制軸線、水平、垂直、位置精度，才能保證整個機組的安裝精度。

導水機構

燈泡貫流式水輪機與軸伸貫流式水輪機與豎井貫流式水輪機一樣，都是錐形導水機構。導葉安裝在外配水環與內配水環之間，導葉軸通過拐臂、連桿連接到控制環，由接力器推動控制環轉動。

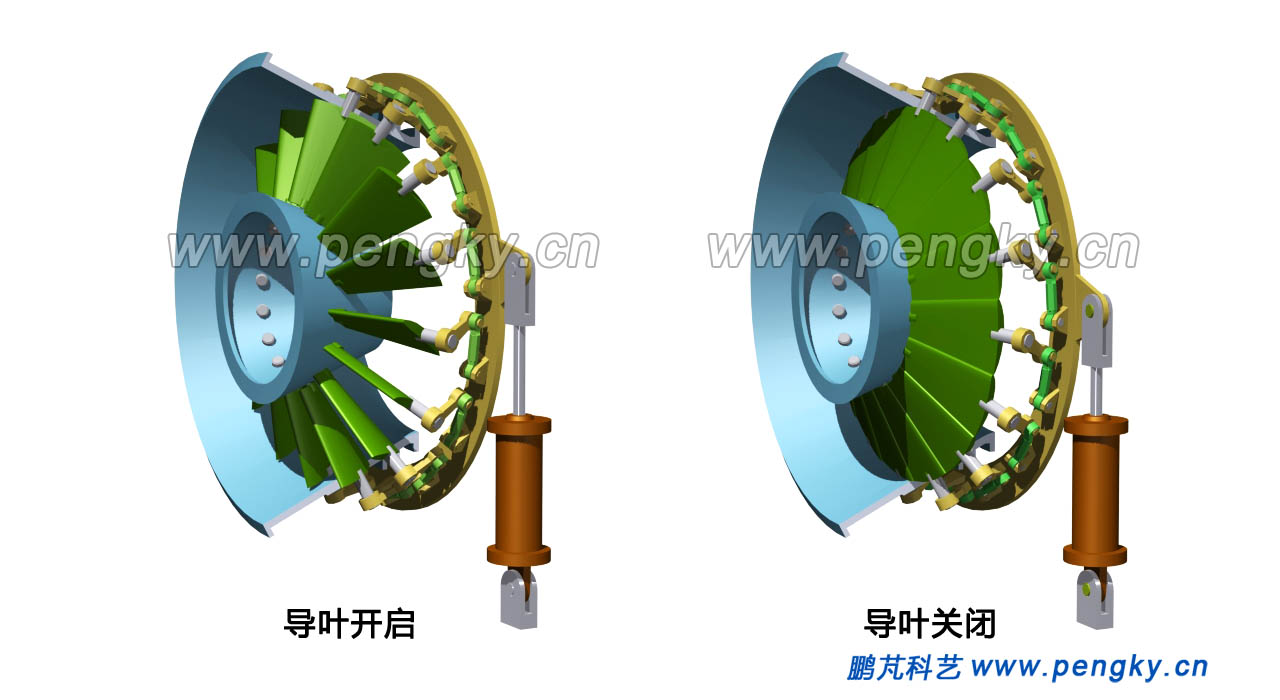

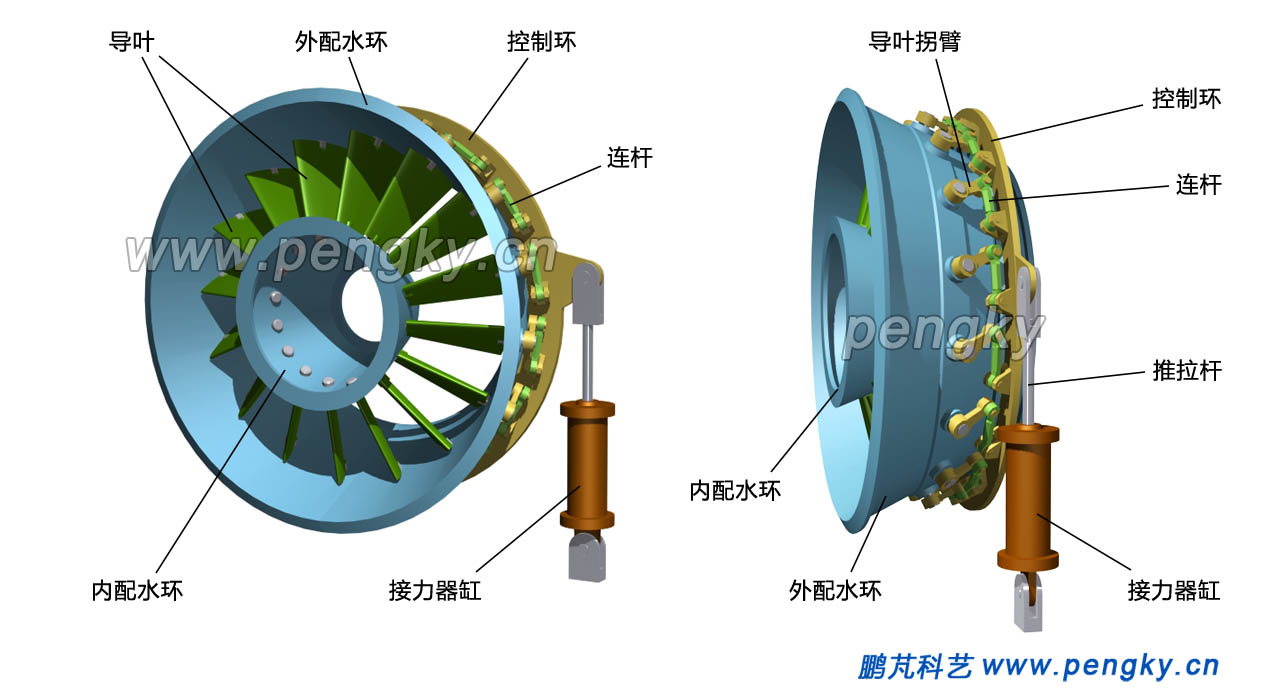

圖4左圖是水輪機導葉開啟時的狀態，圖4右圖是水輪機導葉關閉時的狀態，其工作原理參見水輪機的導水機構。

主軸系列

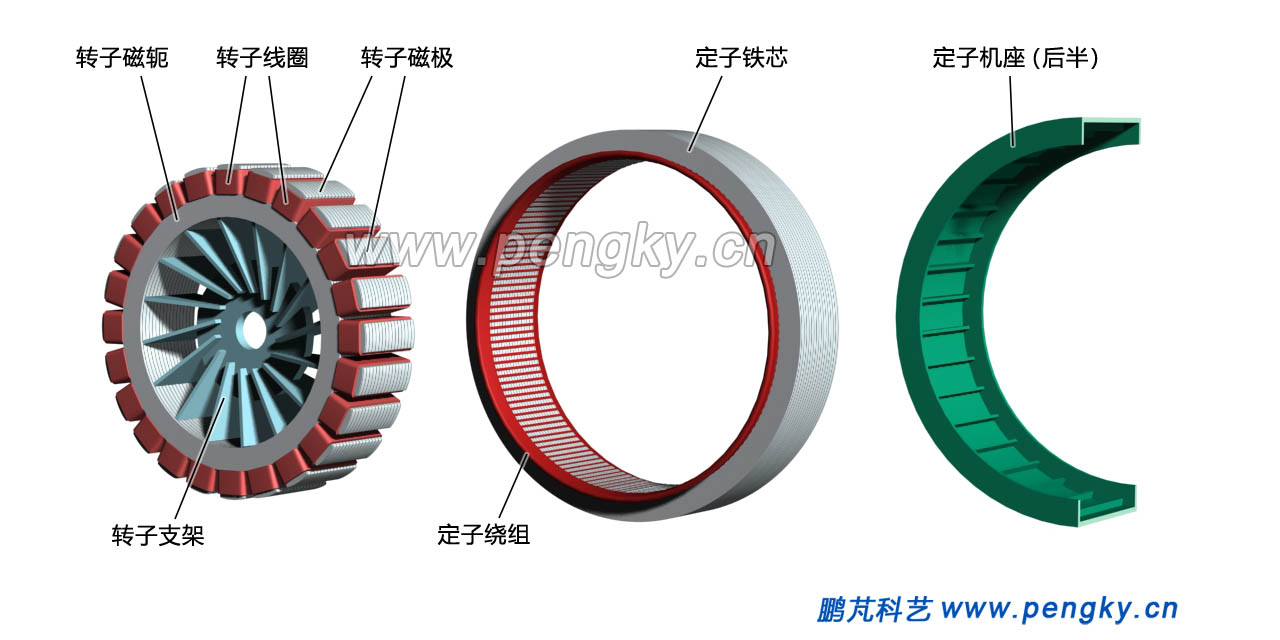

水輪機的轉輪由轉輪體與槳葉組成，其工作原理參見軸流式水輪機。轉輪通過主軸帶動發電機轉子旋轉。發電機轉子安裝在主軸前端的轉子法蘭上，轉輪則安裝在主軸末端的法蘭上。

在主軸前端有推導組合軸承，包含推力軸承與導軸承。正常工作時貫流式水輪機承受水流的推力，但在停機過程中會受到水的反向沖擊力，所以采用雙向推力軸承，導軸承是支撐發電機轉子的重量與旋轉時的徑向不平衡力。組合軸承通過支持環安裝在管形座的內殼前端面。

主軸后端有一個轉輪側導軸承，主要支撐轉輪的重量與徑向力，該軸承安裝在燈泡頭尾端的導水錐內。在導水錐尾部與轉輪安裝法蘭前端面有密封裝置，稱為主軸密封，防止水進入燈泡體。

液壓油通過受油器向主軸內的管道輸控制油，通過轉輪內的液壓裝置改變槳葉角度，受油器在主軸最前端。在前端還有集電環，向發電機轉子輸送勵磁電流。

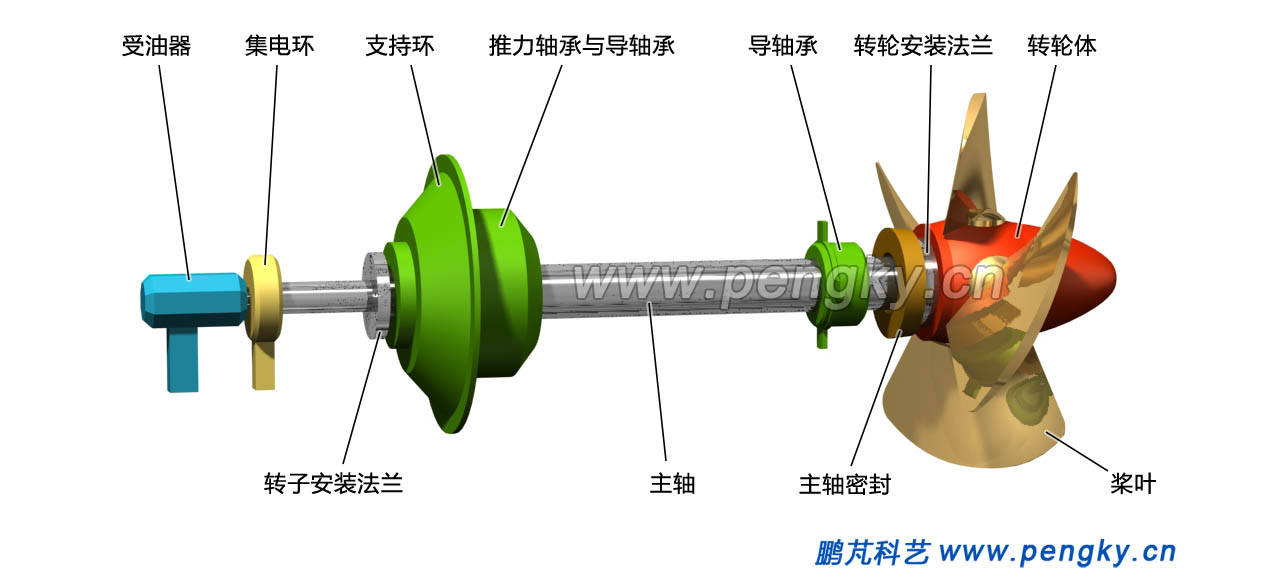

圖5是主軸上主要部件分布圖（圖中未顯示發電機轉子）。

燈泡貫流式水輪機組構造

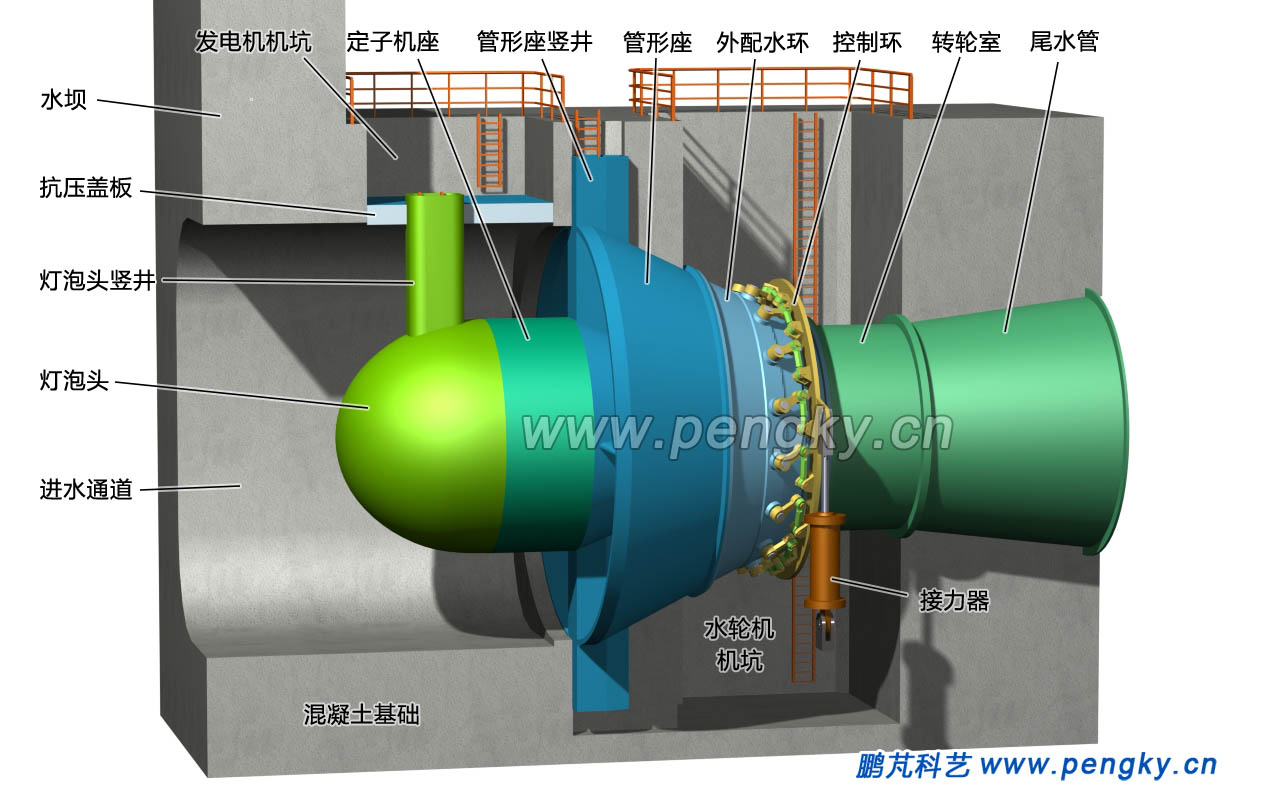

燈泡貫流式水輪機組的發電機置于一個形似電燈泡的鋼制外殼內，水流從燈泡外流向燈泡尾部的轉輪，推動轉輪旋轉。圖6是燈泡貫流式水輪機組模型的剖視圖，模型的燈泡分為5段，分別為：燈泡頭、發電機機座、管形座、內配水環、導水錐，段間用螺釘連接。水流通道的前部分為混凝土構造，在管形座后部分有鋼制外殼，分別是外配水環、轉輪室、尾水管。

進水通道上方有發電機機坑，用來吊裝發電機與燈泡頭等設備，安裝完成后，用抗壓蓋板封住機坑口。配水機構，轉輪等設備在水輪機機坑安裝。

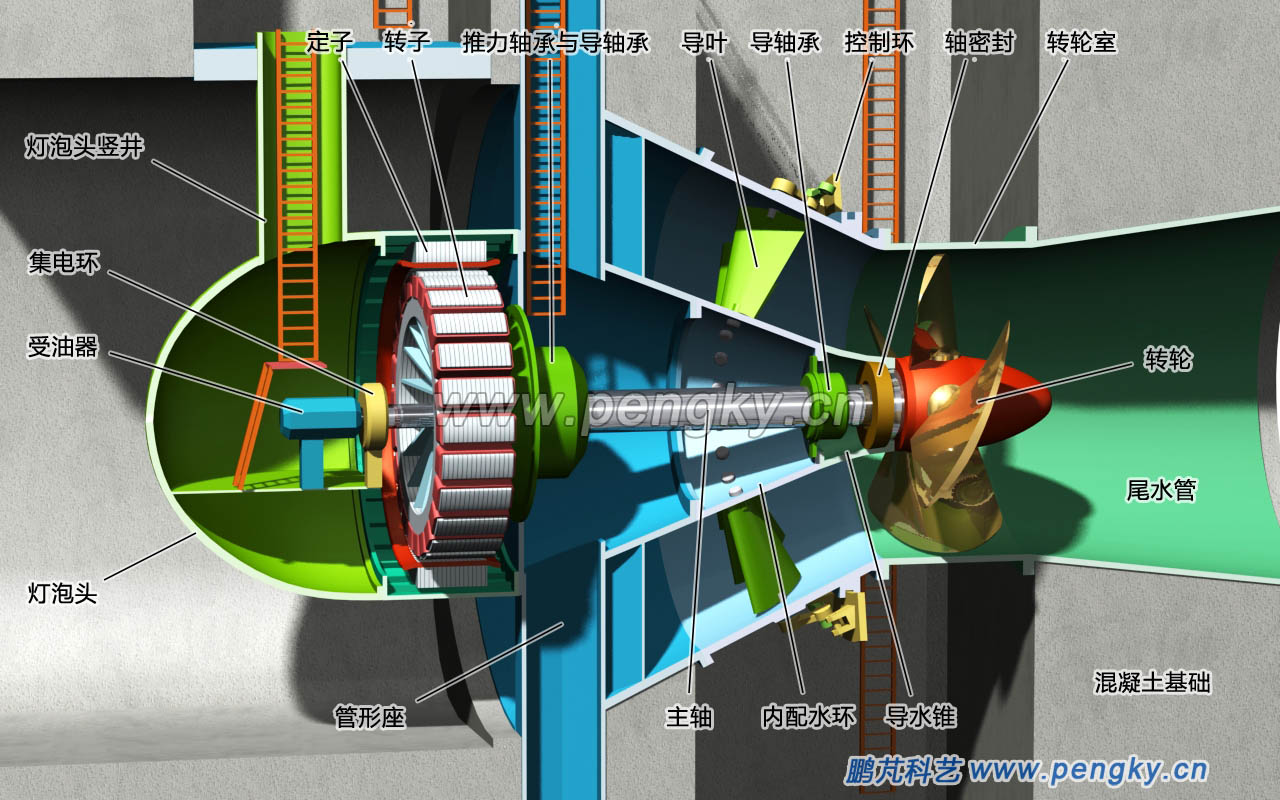

圖7是剖開外殼顯示內部結構。

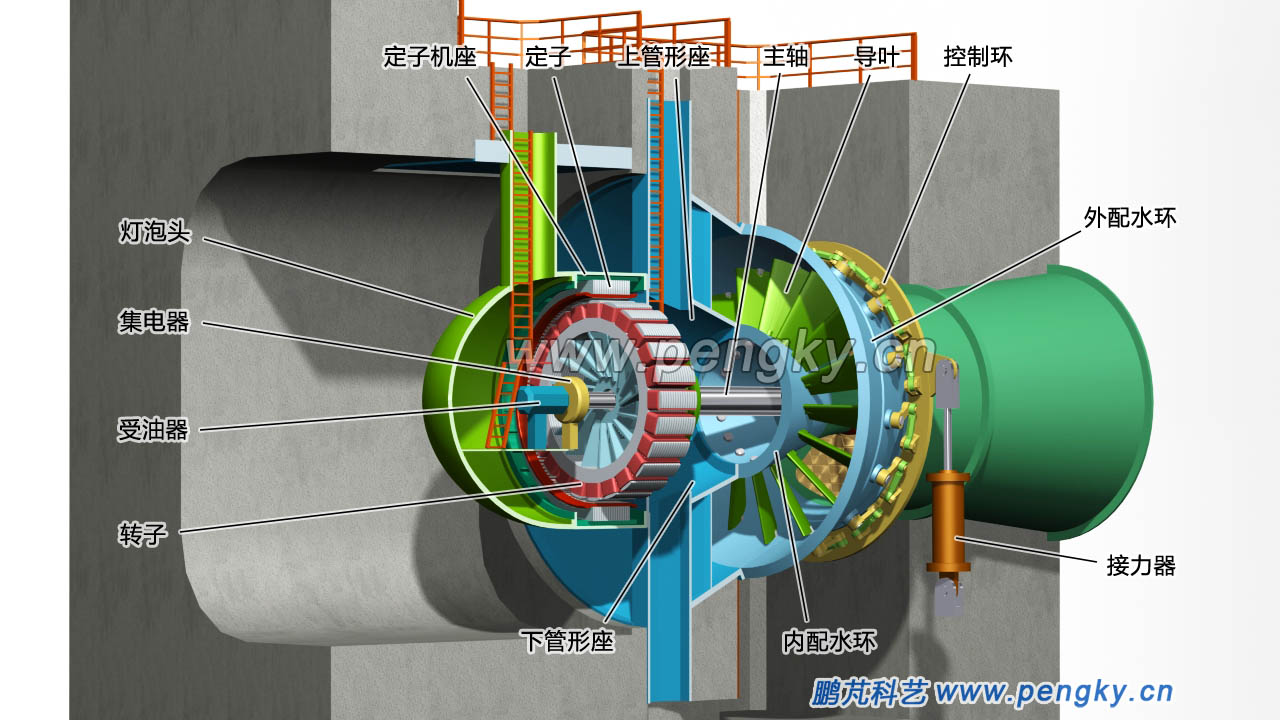

為較清楚顯示燈泡貫流式水輪機組的結構，再提供另2個不同角度的圖片。下面是前側方的燈泡貫流式水輪機組剖視圖

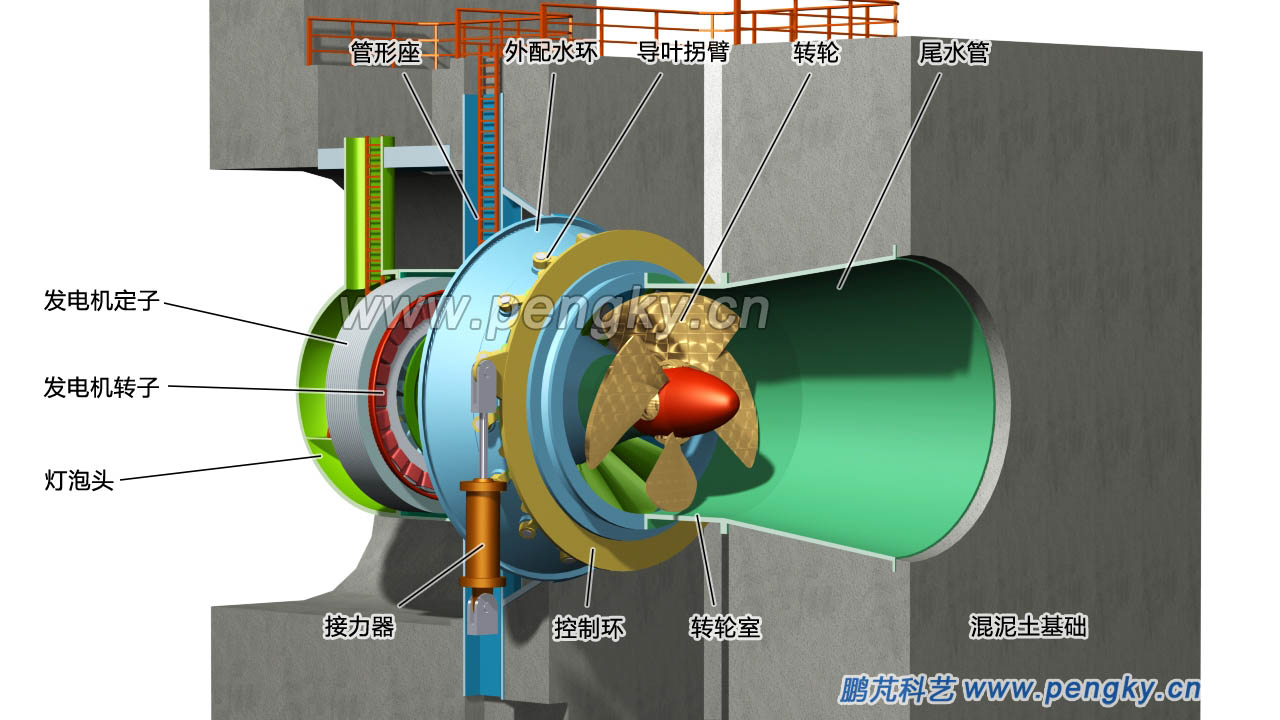

下面是后側方的燈泡貫流式水輪機組剖視圖

下面是燈泡貫流式水輪機組旋轉動畫，動畫中運動的藍色小球表示水流走向。

由于目前中高水頭水電資源開發殆盡，可開發的水電資源多為低水頭，燈泡貫流式水輪機組具有結構緊湊、穩定性好、效率較高，適用于低水頭大中型水電站。近年來發展較快，而且功率也越來越大。目前我國最大的燈泡貫流式水輪機組是2009年投產的橋鞏水電站，單機容量達5.7萬KW。2016年外我國幫巴西建設的杰瑞水電站左岸22臺機組全部投產，機組是我國自行設計制造的大型貫流式水輪發電機組，單機容量達7.5萬KW，轉輪直徑7.9m，世界最大。

燈泡貫流式水輪機組可以雙向運行，適用于潮汐電站，實現雙向發電。由于水輪機只有正向水流經過導水機構調節，轉輪葉片也設計為正向最佳曲面，所以燈泡貫流式水輪機在正向水流時效率高，在90%以上，但在反向水流時效率低于90%。

燈泡貫流式水輪機組也可作水泵運行，具有雙向抽水功能，很適合低水頭泵站，在南水北調東線工程中也有應用，專做水泵使用的機組沒有導水機構。
