| 混流式水輪機安裝 |
| Installation of Mixed Flow Turbine |
| 大中型水輪發電機組采用立軸布置，本課件以一個立軸混流式水輪機模型介紹主要安裝順序。 |
1.? 埋設部件安裝 |

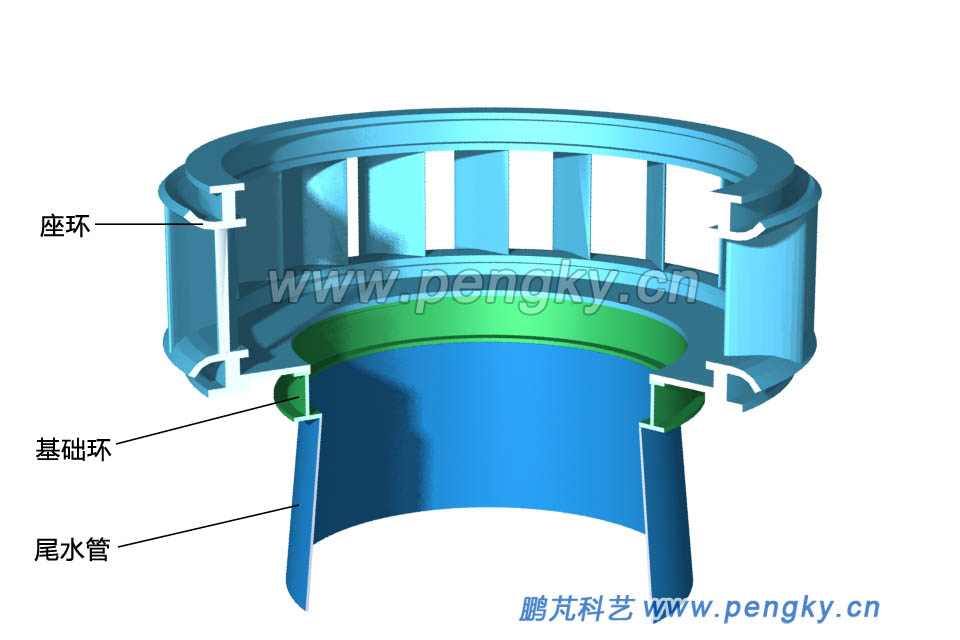

| 水輪機安裝是在水電站廠房混凝土基礎建設時也就開始了。在水電站廠房下部施工（一期混凝土澆筑）時要完成尾水管肘管的混凝土澆筑，有關過程這里不做介紹。在肘管的上方安裝尾水管錐管部分，包括尾水管里襯，錐形管等，在圖1中以尾水管表示。在上方繼續安裝基礎環與座環，大型水輪機座環大又重，往往分成幾瓣，把座環組合好，與基礎環焊接好，整體吊入尾水管上。座環要承受整個水輪機重量與動荷，座環的位置就是水輪發電機組的位置，座環的中心線就是水輪發電機組的中心線，蝸殼安裝也是以座環為基準，所以座環安裝必須非常精準與牢固。 |
 |
| 圖01-尾水管與座環安裝 |

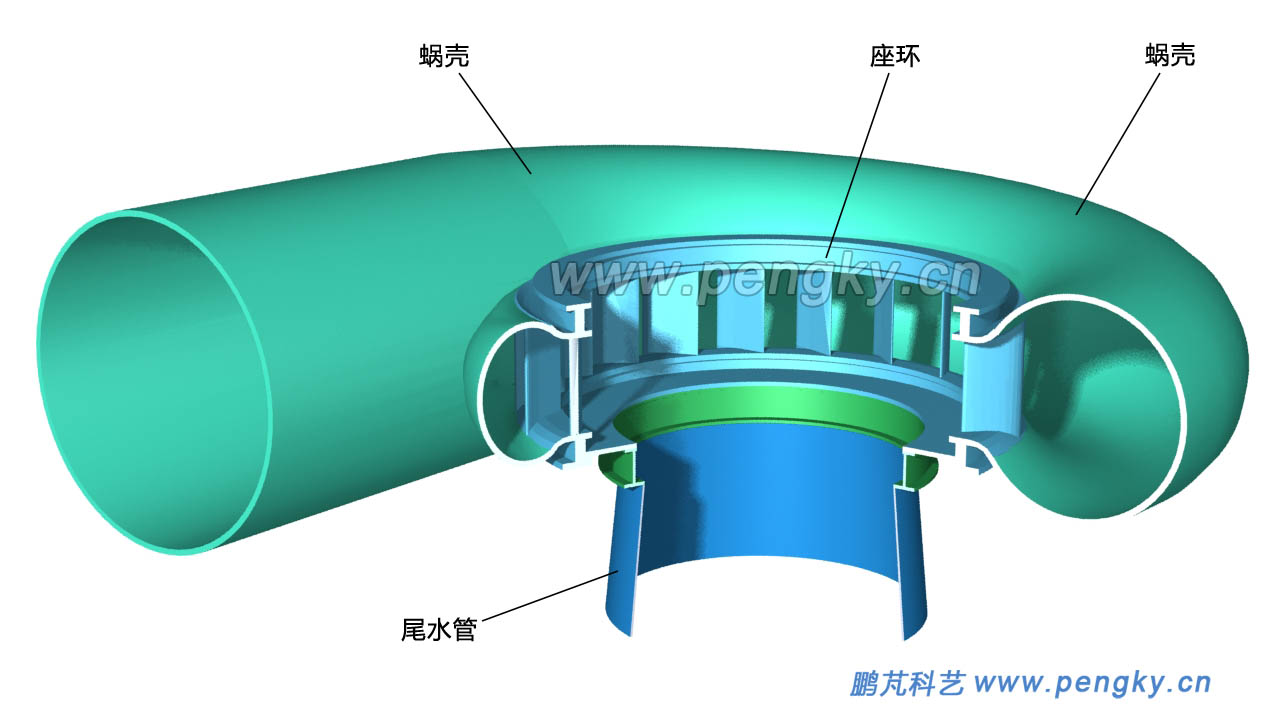

座環安裝固定后，開始蝸殼安裝，蝸殼是由多節鋼板卷成，然后對準座環的碟型邊進行安裝。蝸殼裝配完成后，進行蝸殼外圍二期混凝土澆筑，并完成水輪機與發電機的基礎建設。 有關蝸殼的安裝參見水輪機的引水室課件，有關兩期混凝土澆筑參見水電站廠房的布置與建設課件，這里不再重復介紹了。安裝好的蝸殼見圖2，圖中不顯示混凝土部分，在以下的安裝過程中也均不顯示混凝土部分。 |
| 圖02-蝸殼安裝 |
2.? 轉輪安裝 |

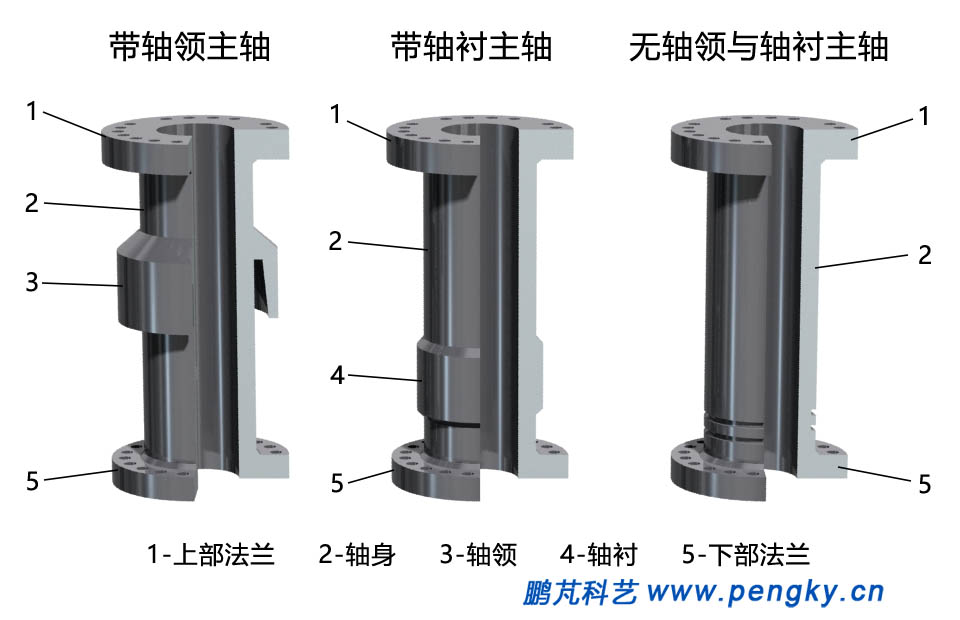

水輪機轉輪由水輪機主軸與混流式轉輪構成。水輪機主軸采用雙法蘭結構，上部法蘭是連接發電機主軸，下部法蘭連接轉輪。大中型水輪機主軸是空心結構，減輕了重量，還可通過空心軸向尾水管補氣。 在主軸上要裝配導軸承。帶軸領的主軸適用于稀油油浸式瓦式軸承；無軸領的主軸適用于稀油潤滑的筒式軸承；采用水潤滑時，為防止生銹，在軸身上加裝不銹鋼軸襯。3種結構的主軸半剖視見圖3。 |
 |
| 圖03-水輪機主軸種類 |

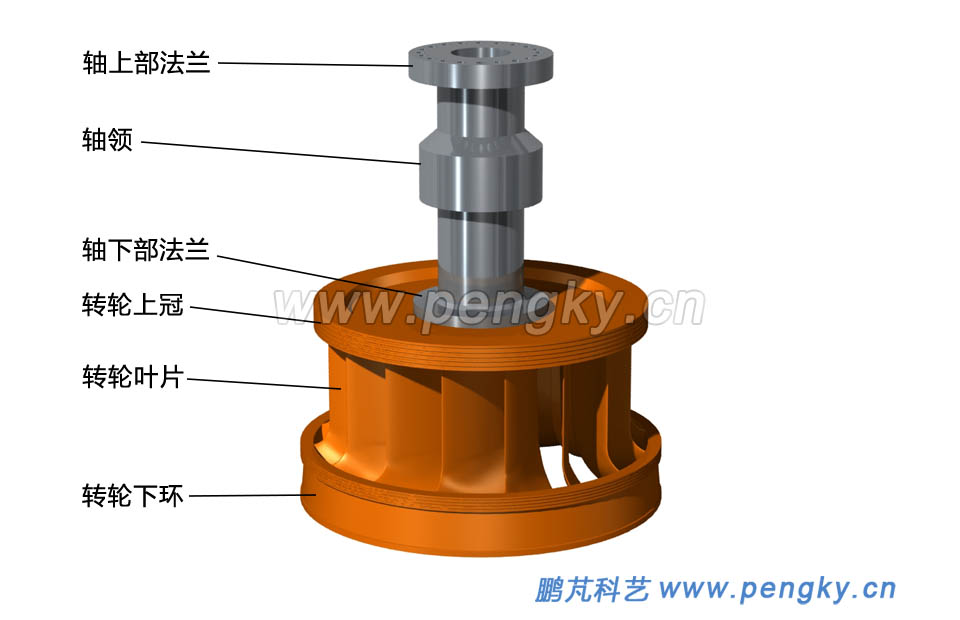

混流式水輪機轉輪在混流式水輪機課件已作介紹，這里不再介紹。把主軸與轉輪用螺栓固定，組成整體的轉輪，見圖4。 |
 |
| 圖04-主軸與轉輪裝配 |

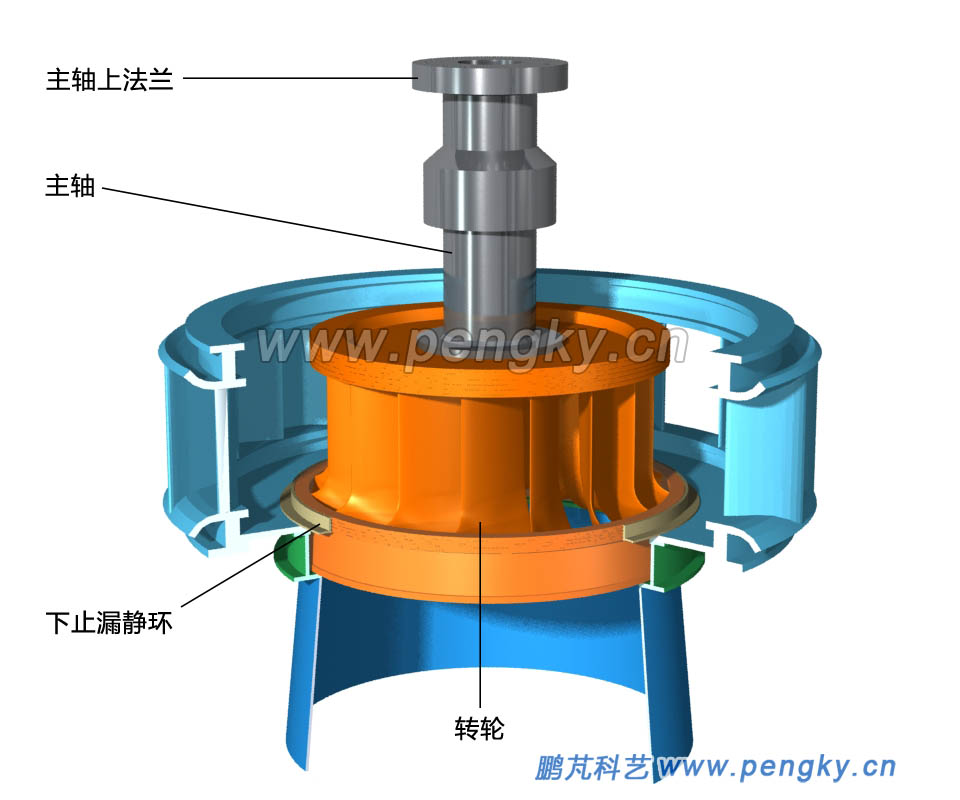

裝配好的轉輪吊入水輪機座環內，由放在基礎環上的楔子板支撐，轉輪軸線位置要準確。在座環內邊安裝下部靜止漏環，使之與轉輪上的下部動止漏環對齊，并保持均勻間距。見圖4、圖9。 |
 |
| 圖05-轉輪安裝 |
3. 導水機構的裝配 |

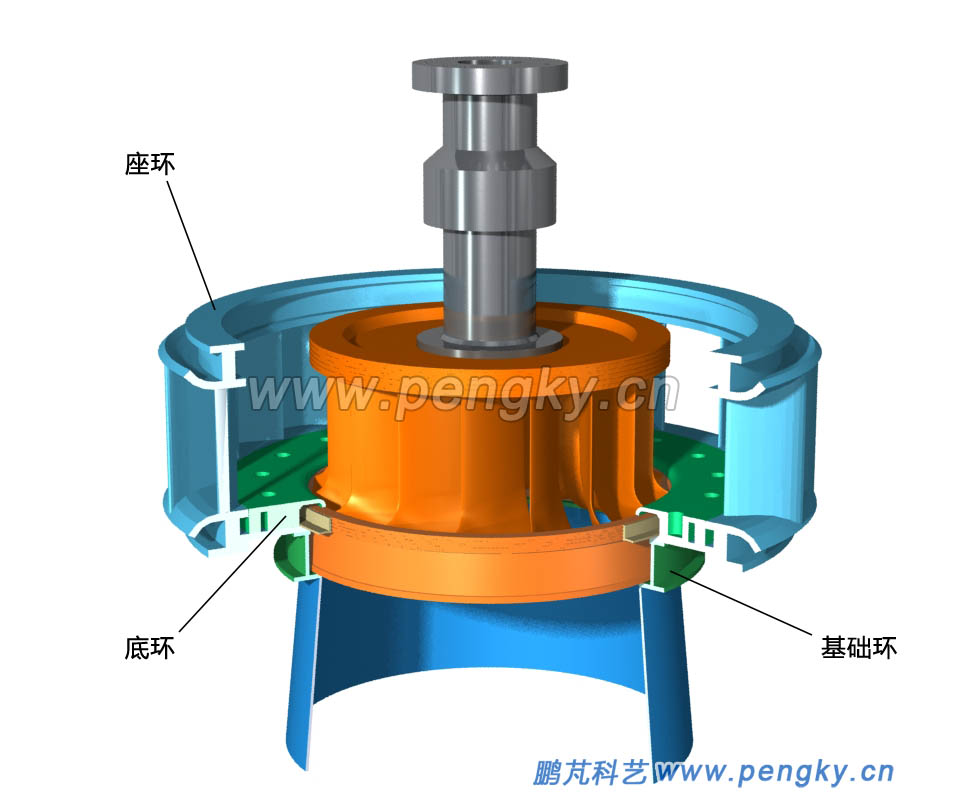

| 導水機構的基本組成與工作原理在水輪機的導水機構課件中已作介紹，這里只介紹在水輪機安裝中的相關裝配過程。圖6所示在座環內安裝底環。 |
 |
| 圖06-底環安裝 |

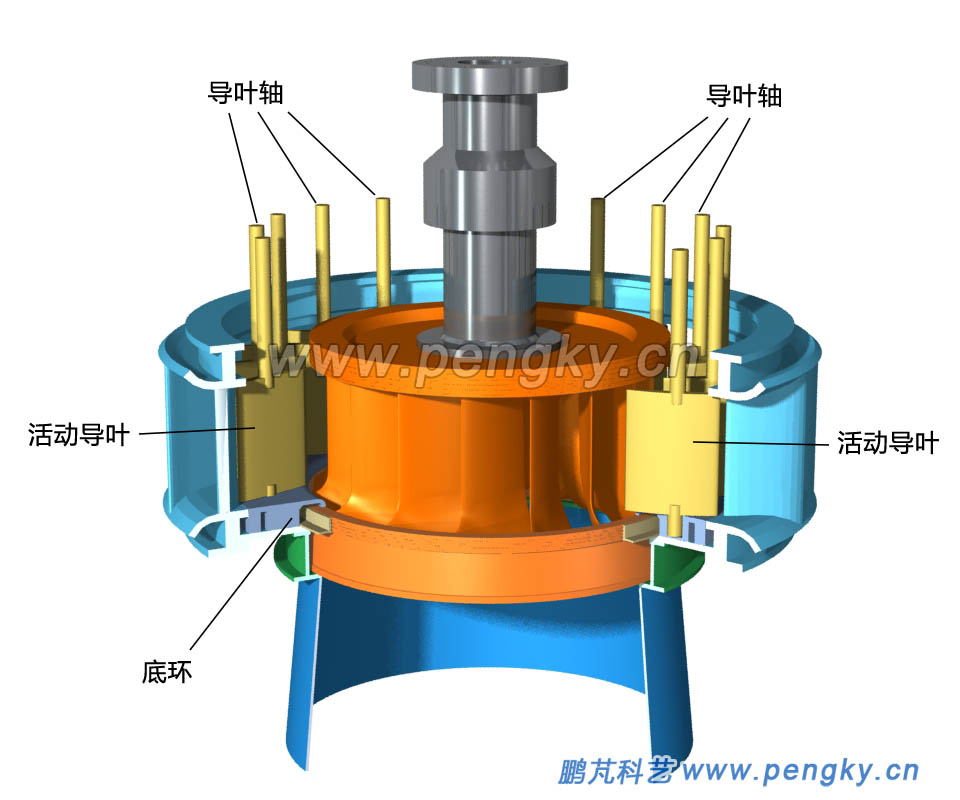

把活動導葉依次插入底環，見圖7。 |
 |
| 圖07-活動導葉安裝 |

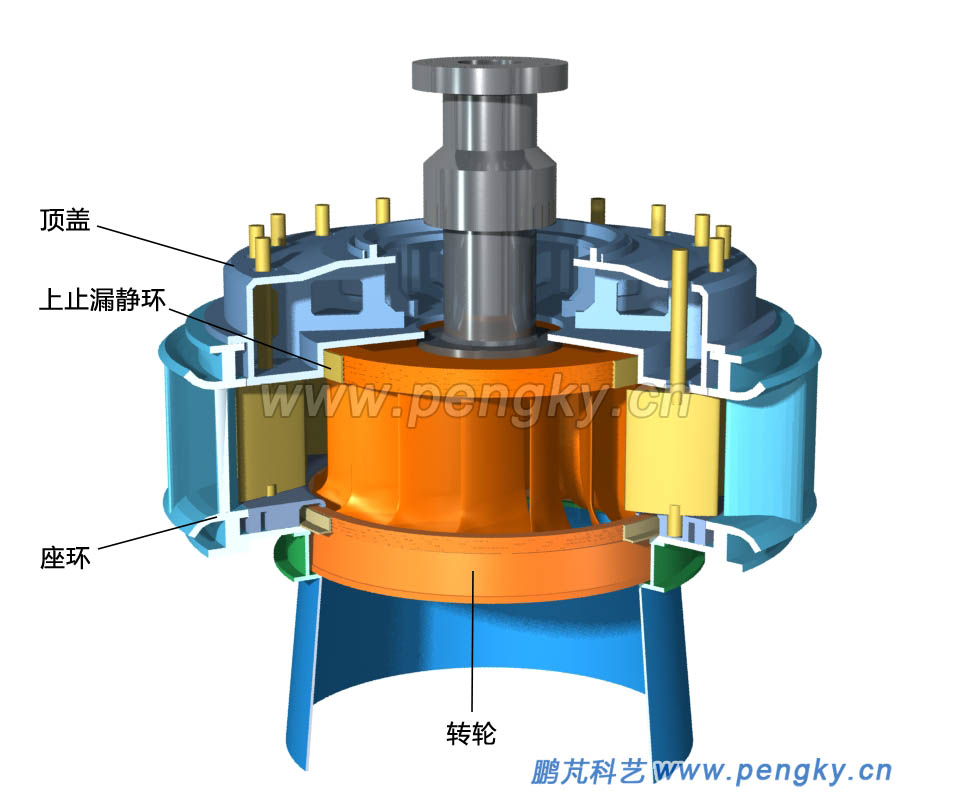

將分瓣的頂蓋拼焊好，把上止漏靜環安裝在頂蓋下部，再吊裝頂蓋在座環上，見圖8。 |
 |
| 圖08-頂蓋與上固定止漏環安裝 |

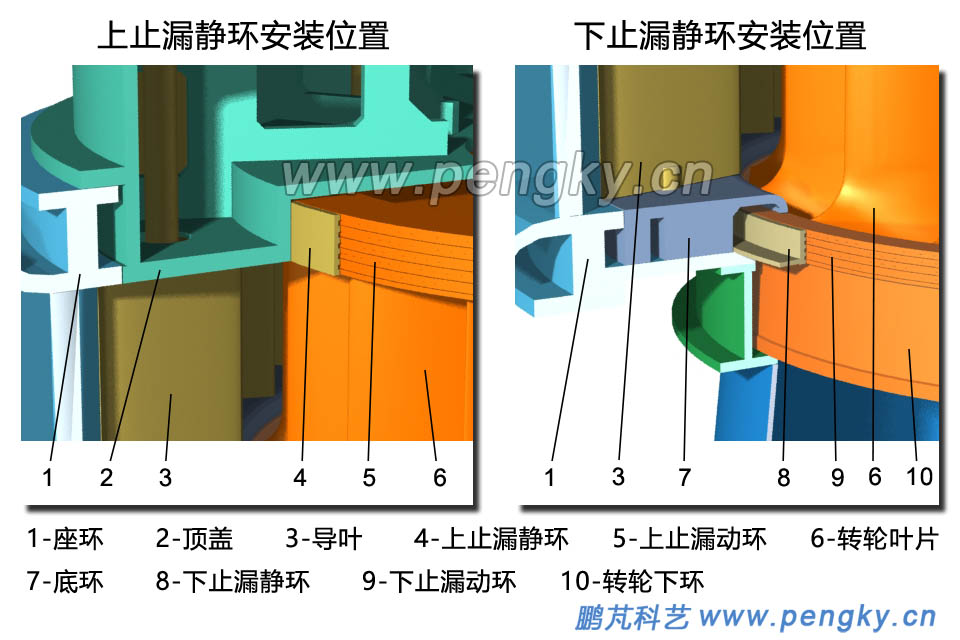

到此已安裝好上止漏靜環與下止漏靜環，圖9是局部放大圖。 |
 |
| 圖09-上止漏環與下止漏環 |

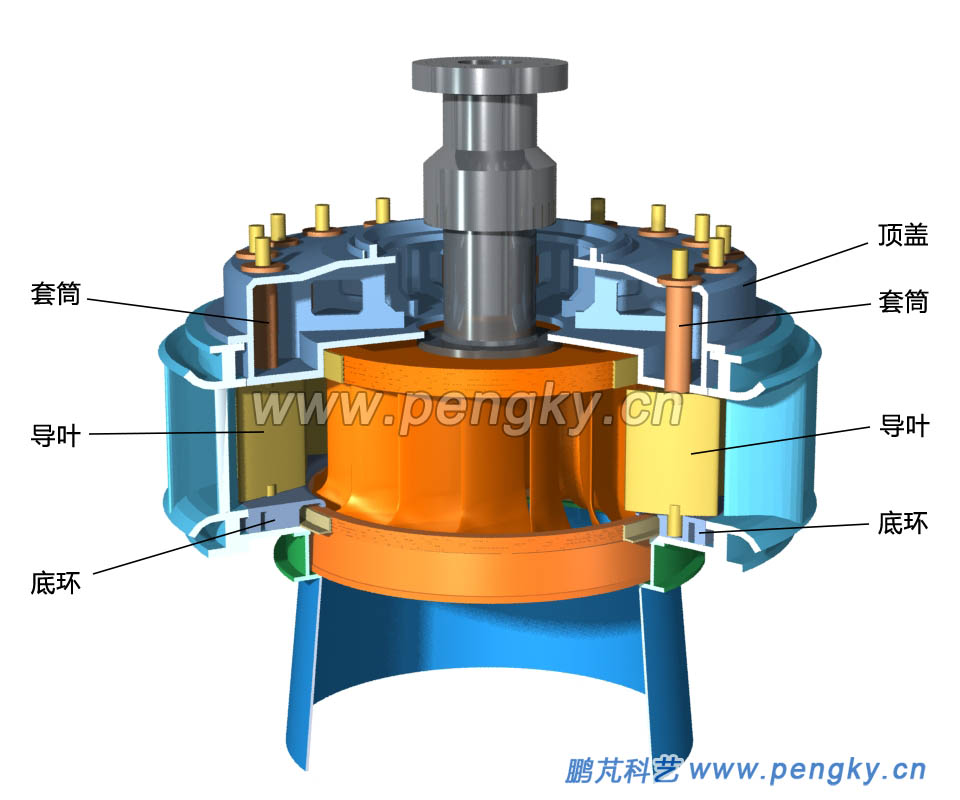

導葉套筒內部上邊與下邊有導葉軸的軸承，把導葉套筒依次套入導葉軸，安裝到頂蓋上，見圖10。 |
 |
| 圖10-活動導葉套筒安裝 |

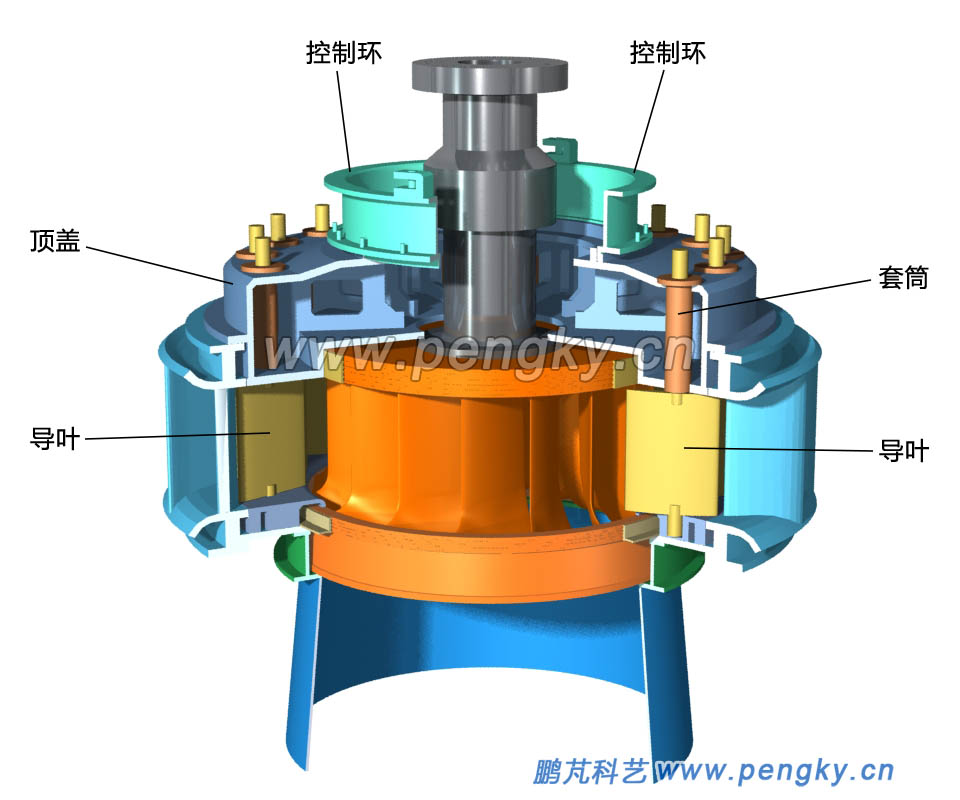

控制環是帶動導葉同步轉動的機構，安裝在頂蓋上，與水輪機同軸心，可自由旋轉。見圖11 |
 |
| 圖11-控制環安裝 |

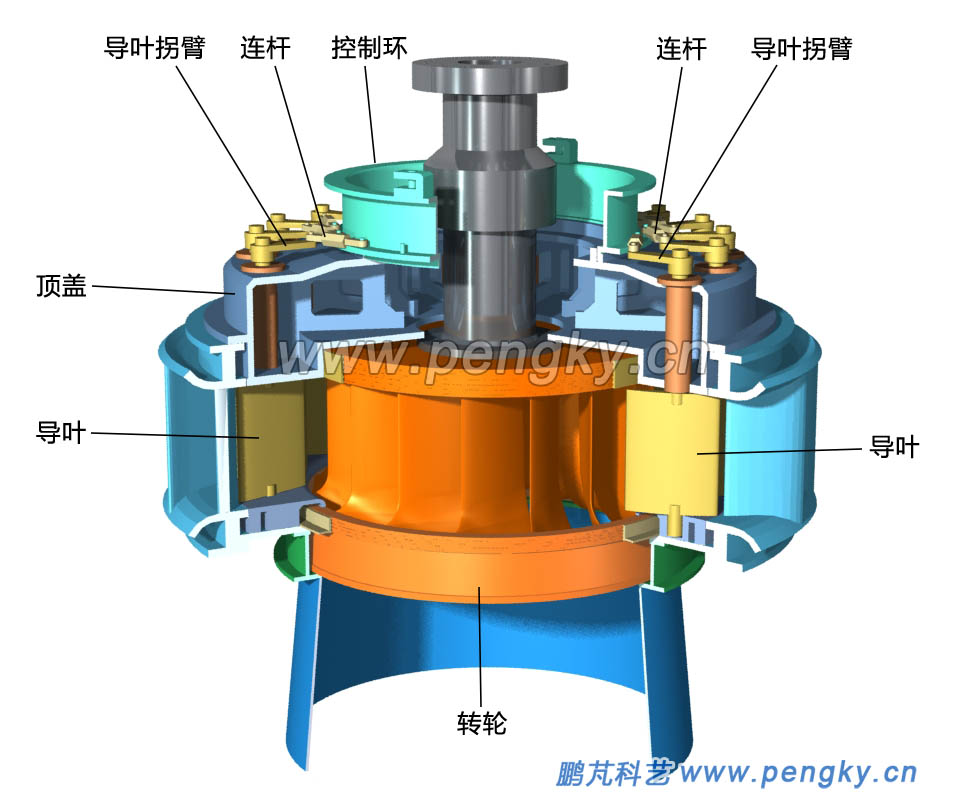

將活動導葉拐臂依次安裝到導葉軸的上端，再用連桿依次把導葉拐臂與控制環連接起來，并對每個連桿的長度進行微調，使每個葉片同步運轉，保證每個導葉能同步關閉，見圖12，圖17。拐臂與連桿的連接與動作原理參見水輪機的導水機構課件。 |
 |
| 圖12-導葉拐臂與連桿裝配 |
4. 主軸密封與導軸承的安裝 |

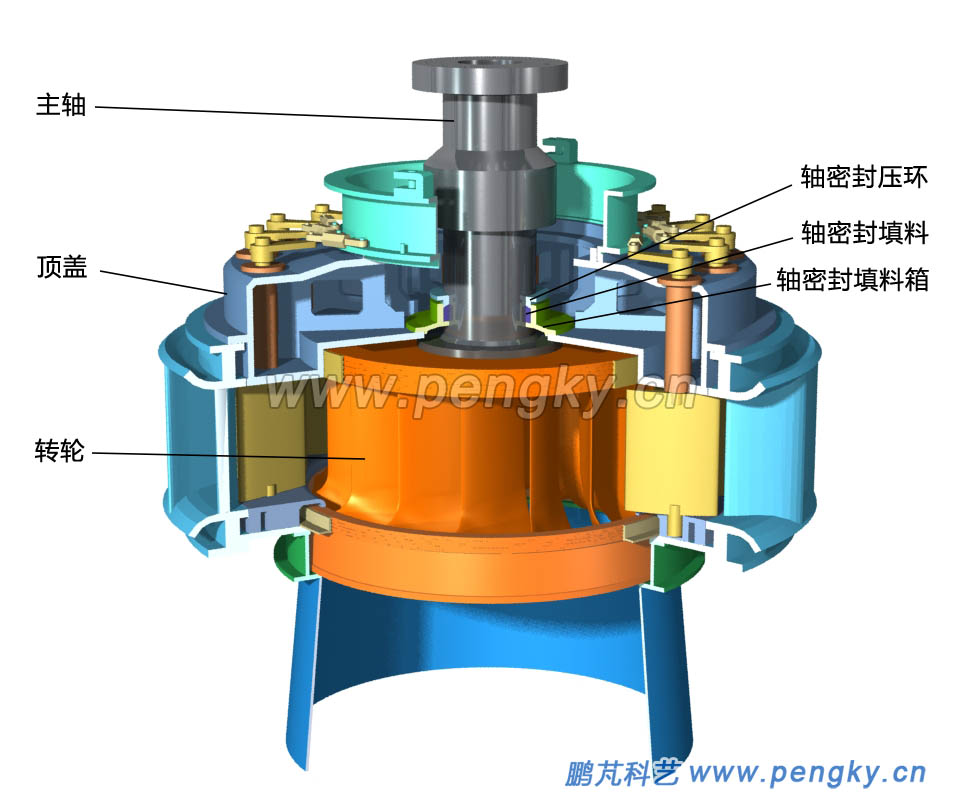

為防止轉輪區的水漏到水輪機上部，在主軸與頂蓋間要安裝密封裝置，見圖13，圖15。 |
 |
| 圖13-主軸密封裝置安裝 |
| 水輪機有一個導軸承，固定在頂蓋上，將主軸限制在軸中心位置旋轉。導軸承主要有3種類型：水潤滑橡膠導軸承、稀油潤滑筒式導軸承、稀油潤滑油浸式導軸承。本模型為稀油潤滑油浸式導軸承，是目前大中型水輪機組較多采用的導軸承類型。見圖14，圖15。 |
 |

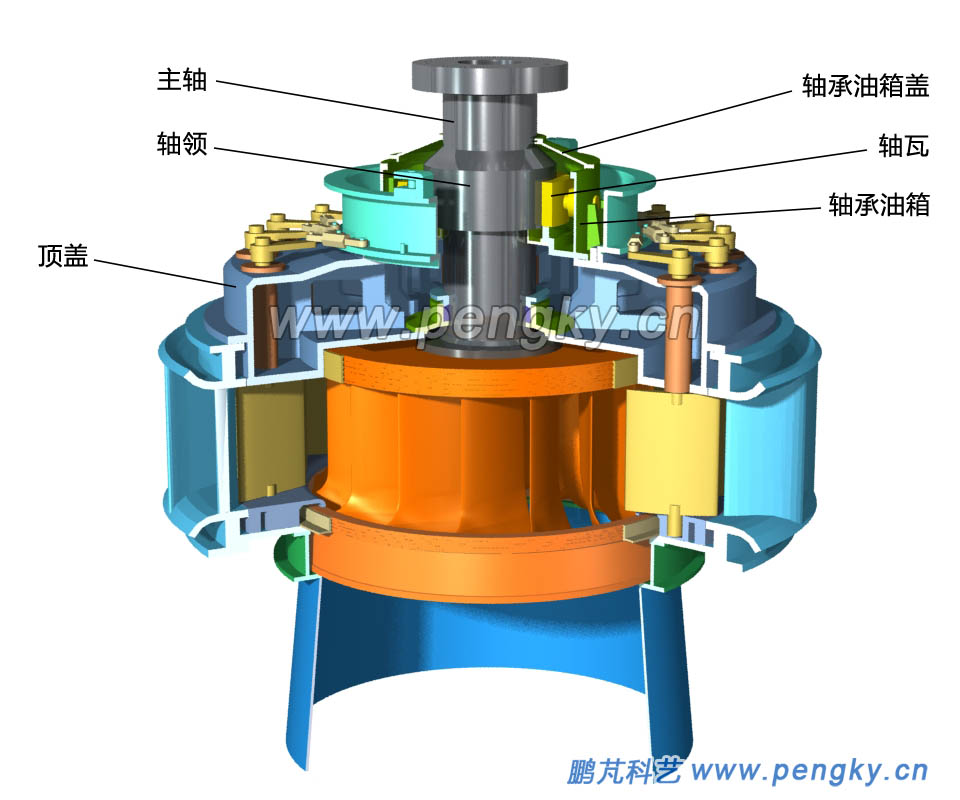

| 圖14-主軸導軸承安裝 |

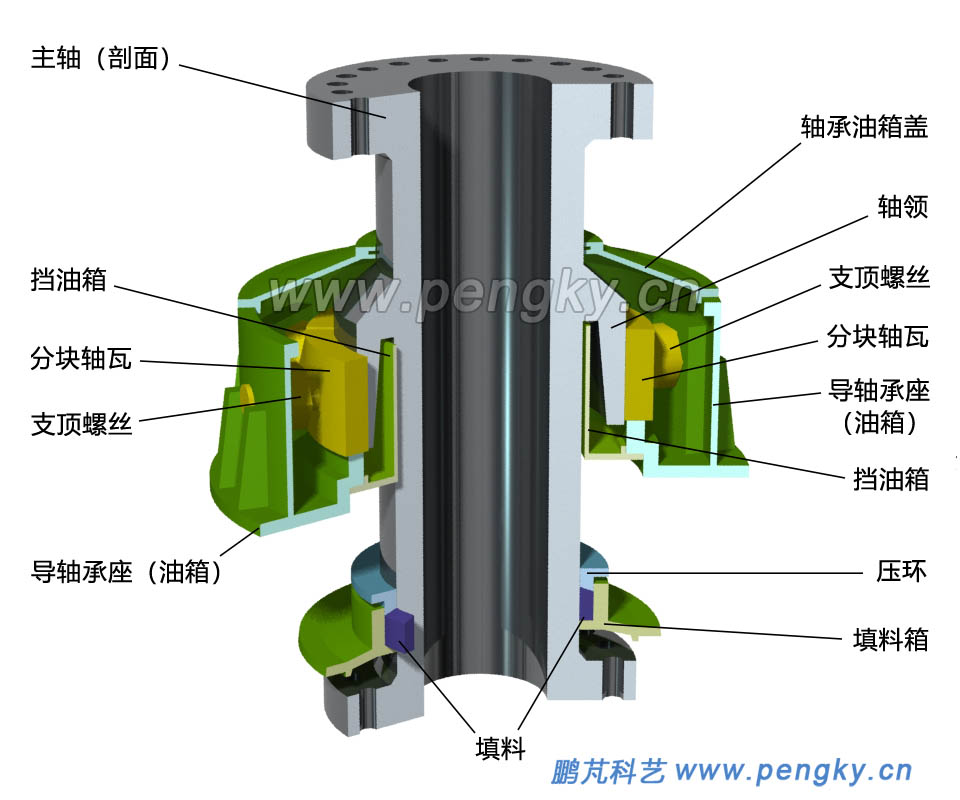

圖15是放大的主軸密封裝置與導軸承的局部剖視圖。 主軸密封裝置有幾種形式，模型采用填料密封，主要由3部分組成，填料箱安裝在頂蓋下方，包圍著主軸；在填料箱與主軸間塞有填料，以橡膠為主要材料制成；用壓環把填料壓緊即可。 圖15是稀油潤滑油浸式導軸承結構示意圖，導軸承僅承載主軸的徑向載荷。轉動的是軸領，固定的是軸瓦，兩者之間采用稀油潤滑，多塊軸瓦緊抱軸領，組成軸承。整個導軸承的油箱由油箱主體與擋油箱組成，擋油箱伸到軸領內側，在油箱內裝有潤滑油。油箱主體也是軸承支座，每塊軸瓦通過支頂螺絲安裝在支座上，調整各支頂螺絲可調整主軸的中心位置。在油箱內裝有潤滑油，即可對軸瓦與軸領間進行潤滑，又可對軸承起到冷卻作用（本模型未包含潤滑油冷卻器）。關于導軸承可參見水輪發電機的通風冷卻與軸承課件。 |
 |
| 圖15-主軸-導軸承-密封裝置 |
水輪機沒有推力軸承，水輪機軸法蘭與發電機軸法蘭用螺栓緊密的連接成為一根軸，水輪機與發電機共用發電機的推力軸承，水輪機的重量與水輪機軸向受力由發電機的推力軸承承載。發電機也有導軸承，所以水輪機的導軸承調整是與水輪發電機的推力軸承與導軸承調整同時進行的。 |
5. 接力器的安裝 |

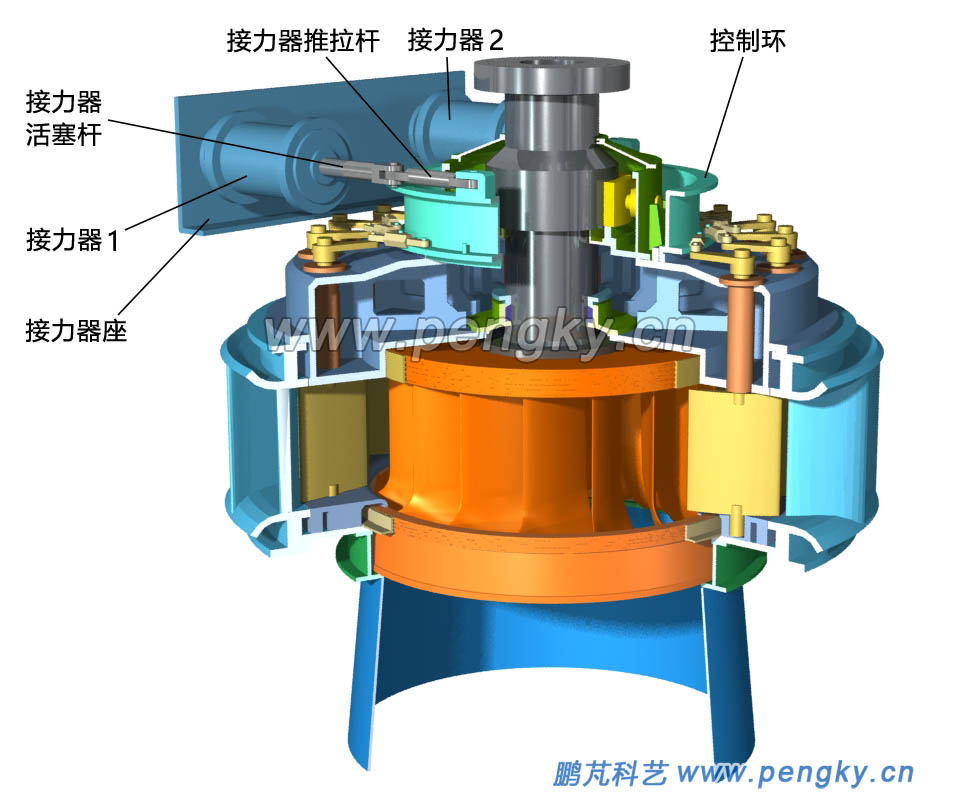

接力器座直接或通過支架固定在混泥土基礎上，接力器通過后部的法蘭固定在接力器座上。接力器推拉桿兩端分別連接接力器活塞桿與控制環，見圖16。 |
 |
| 圖16-接力器安裝 |

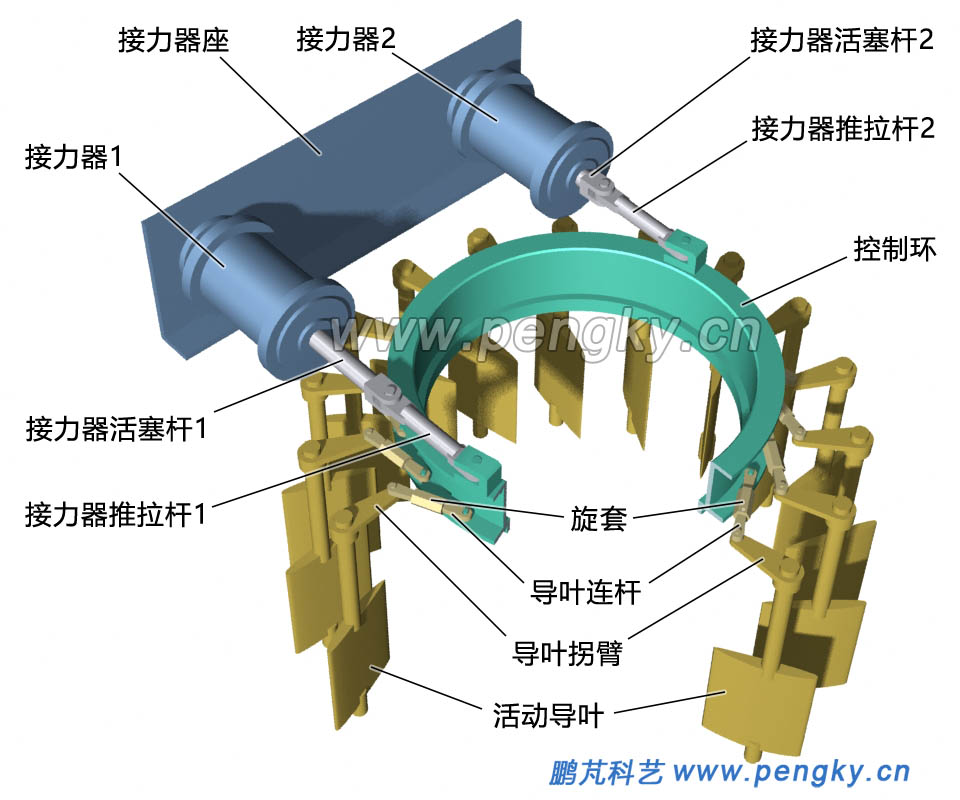

圖17顯示接力器、接力器活塞桿、接力器推拉桿、控制環、導葉連桿、導葉拐臂、導葉之間的連接關系。接力器驅動導葉的工作原理參見水輪機的導水機構課件。調節連桿中部的旋套使所有導葉轉動角度同步。 |
 |
圖17-接力器驅動導葉的結構 |

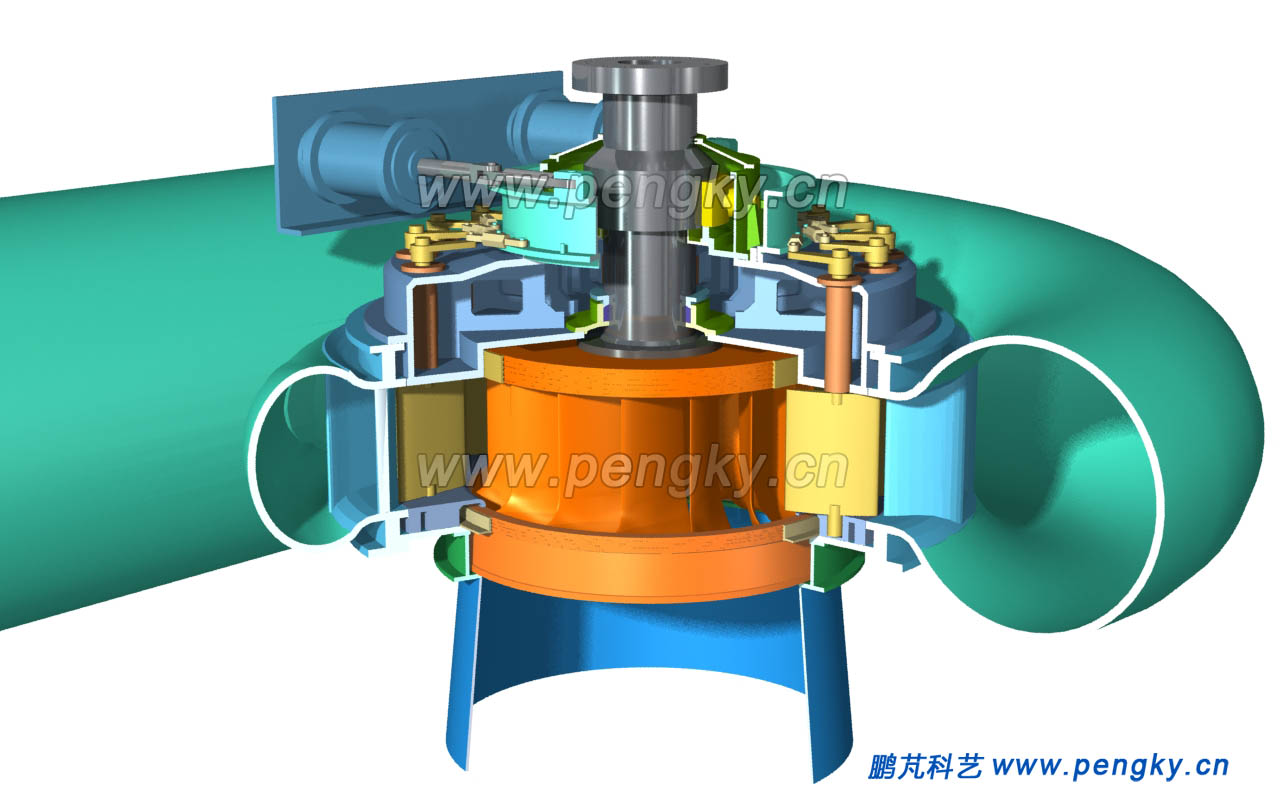

到此整個混流式水輪機組裝完畢，圖18是整個混流式水輪機結構示意圖。 |
 |
| 圖18-混流式水輪機整機 |
水輪機整個安裝過程非常復雜，安裝工藝要求很高，經常與發電機安裝交叉進行，根據現場實際情況還可能調整安裝順序，不同型號的水輪機結構也不完全相同，以上介紹僅作參考。 |
