在“水電站欄目”的“水力發電原理”一節中曾介紹中國傳統應用的水輪機——水車，在本欄目介紹目前真正用于發電的水輪機的原理與結構。水輪機是把水流的能量轉換為旋轉機械能的動力機械，是利用水流做功的水力機械，根據轉換水流能量方式的不同，水輪機分為沖擊式水輪機和反擊式水輪機兩大類。 水輪機受水流作用而旋轉的部件稱為轉輪。

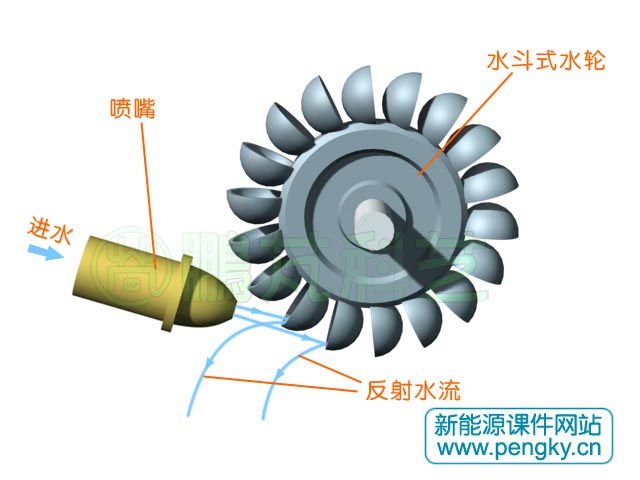

沖擊式水輪機的轉輪受到噴射水流的沖擊而旋轉，工作過程中水流的壓力不變，主要是動能的轉換，在同一時刻內，水流只沖擊著轉輪的一部分，而不是全部。圖1是沖擊式水輪機水流向示意圖。

沖擊式水輪機按水流的流向可分為切擊式（又稱水斗式）、斜擊式、雙擊式三類，在后面章節會介紹常用的切擊式與斜擊式水輪機。

與沖擊式水輪機不同，反擊式水輪機同時利用了水流的勢能與動能，水流充滿整個轉輪的空間，在轉輪葉片約束下改變流速與方向，從而對轉輪葉片產生反作用力，驅動轉輪旋轉。通過水輪機水流的大部分動能與勢能都轉換成轉輪旋轉的機械能。反擊式水輪機可分為混流式、軸流式、斜流式和貫流式。

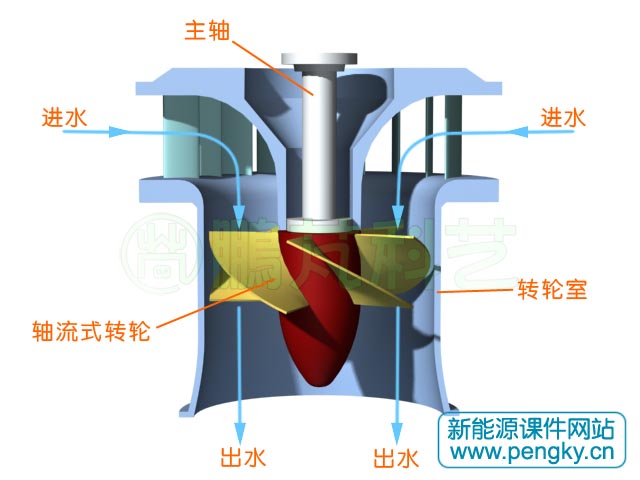

軸流式水輪機的轉輪如同風扇葉片，工作原理與常見的風力機相似。水流從水輪機四周水平方向向中心流入（徑向進入），然后轉為向下方向推動轉輪葉片做功，由于推動轉輪葉片的水流方向與轉輪軸方向平行，故稱為軸流式水輪機。圖2是軸流式水輪機水流走向示意圖

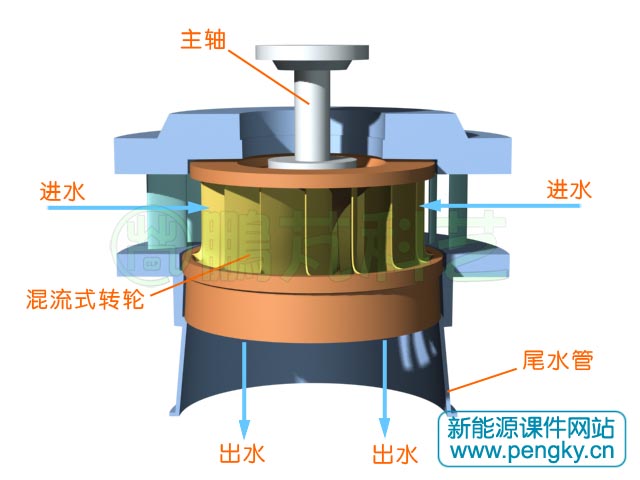

混流式水輪機的轉輪看起來較復雜，水流從水輪機四周水平方向向中心流入轉輪（徑向進入），然后轉為向下方向出口，水流進入轉輪內在向軸芯方向通過葉片時推動轉輪，同時在向下通過葉片時也推動轉輪。也就是說水流在徑向與軸向通過葉片時都做功。故稱為混流式水輪機，也稱為幅向軸流式水輪機。圖3是混流式水輪機水流走向示意圖。

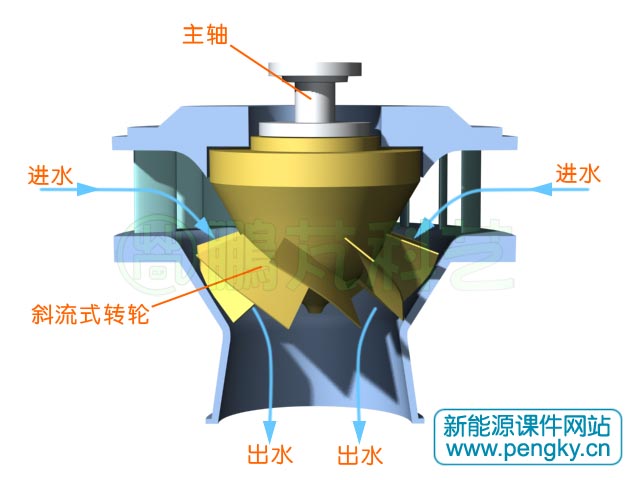

斜流式水輪機轉輪有點像軸流式水輪機轉輪，只不過通過葉片的水流是傾斜于軸向，是軸流式水輪機的變種，其水流能量損失小，通過調節葉片角度可適應較大的水頭范圍。斜流式水輪機由于制造工藝復雜、造價高，目前使用還較少。圖4是斜流式水輪機水流走向示意圖。

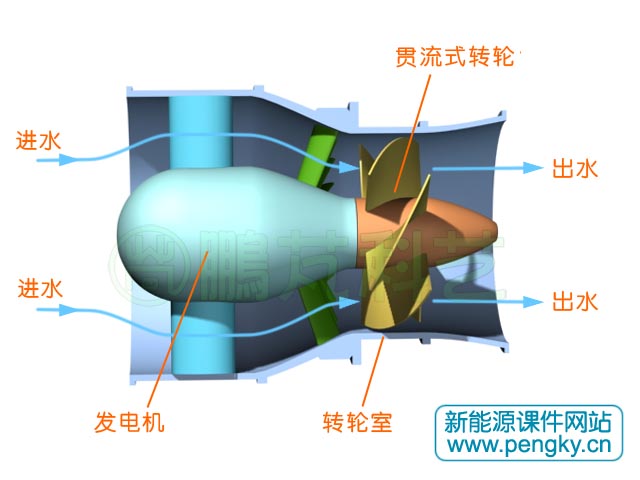

貫流式水輪機轉輪與軸流式水輪機轉輪基本相同，但轉軸是水平方向或略有傾斜，水流是沿水輪機軸線方向進入，沿水輪機軸線方向流出。圖5是貫流式水輪機水流走向示意圖。

可逆式水輪機也叫水泵水輪機，是一種既可以作水輪機使用又可以作水泵使用的水力機械。理論上講，混流式水輪機、軸流式水輪機、斜流式水輪機都可以實現可逆運轉，實際上要經過專門設計才能在兩種運行狀態下高效運行。

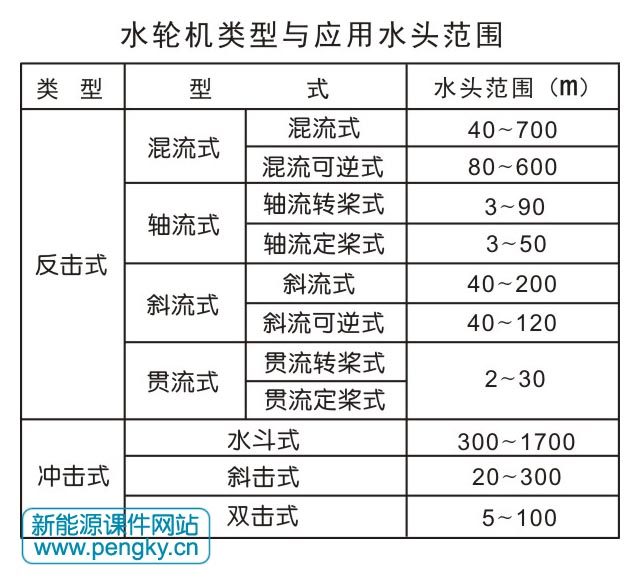

在后面章節里會介紹混流式水輪機、軸流式水輪機、貫流式水輪機、斜流式水輪機、水泵水輪機。

當水輪機轉輪高速旋轉時，高速流動的水會使局部壓力降低，甚至水會脫離葉片表面，這就使水汽化，產生汽泡，汽泡會擴大，破滅，汽泡破裂會產生很大的能量，造成水流對轉輪葉片的沖擊、震蕩，這就是水輪機的空化現象。空化對流過的表面產生各種物理與化學作用，對水輪機造成破壞，也就是空蝕；同時空化會使水輪機的效率降低。解決空化的主要方法就是把水輪機安裝在出水口的水位以下，越低越好，讓水輪機工作在較大的水壓下，就不易發生空化現象。把水輪機低于下游水面的垂直高度稱為吸出高度（也稱為淹沒深度），有關空化、空蝕、吸出高度的詳細介紹請找有關水輪機的書籍或資料。
