切擊式水輪機

Pelton Turbine

沖擊式水輪機是利用高壓噴射水流的動能做功的水輪機，高水頭水庫的水通過壓力管道引到水輪機，高壓水經過水輪機噴管成為高速射出的水流，沖向水輪機的水斗，使水輪機旋轉做功。沖擊式水輪機主要有三種形式，切擊式水輪機、斜擊式水輪機、雙擊式水輪機，本欄目介紹用得較多的切擊式水輪機與斜擊式水輪機。

轉輪及工作原理

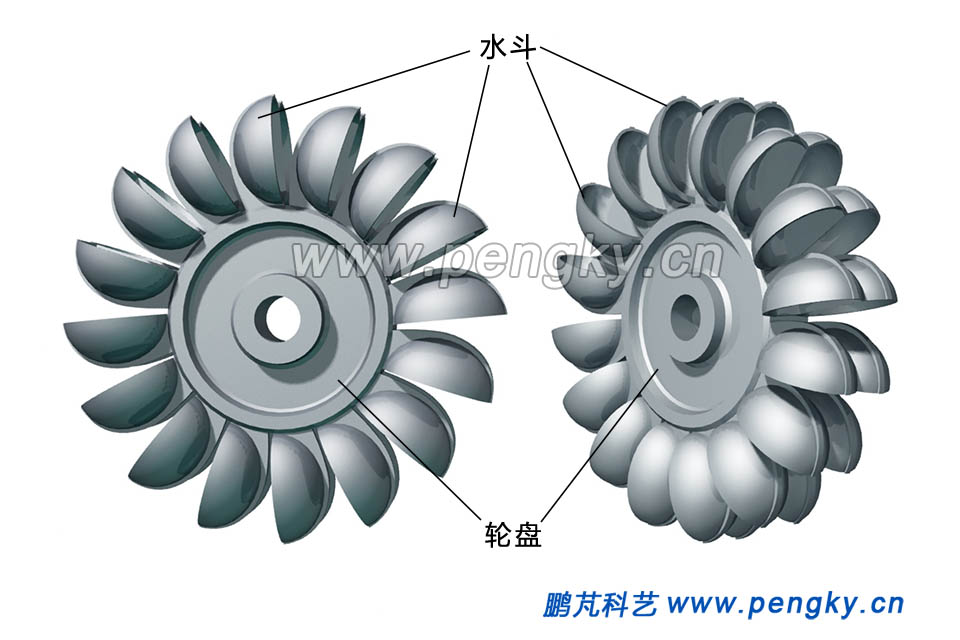

圖1是切擊式水輪機的轉輪，左面是正視圖，右面是側視圖。轉輪由輪盤與多個水斗組成，故也叫水斗式水輪機。

切擊式水輪機的轉輪

圖1--切擊式水輪機的轉輪

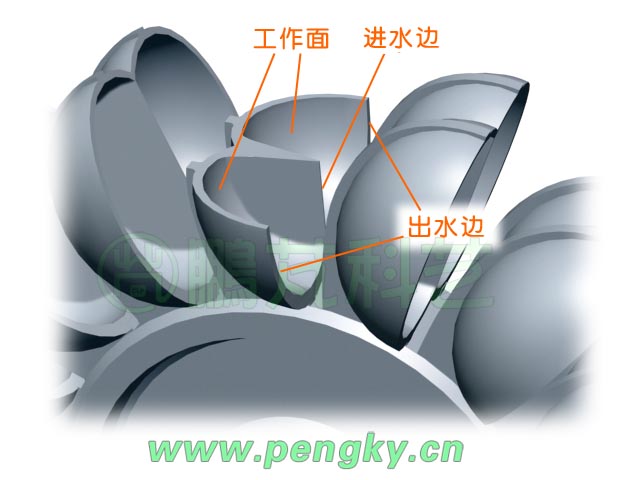

圖2是水斗截面圖，從一個水斗的截面可看出水斗由兩個勺形體并列組成，水流噴射到兩個勺形體內，推動轉輪旋轉。

水斗截面圖

圖2--水斗截面圖

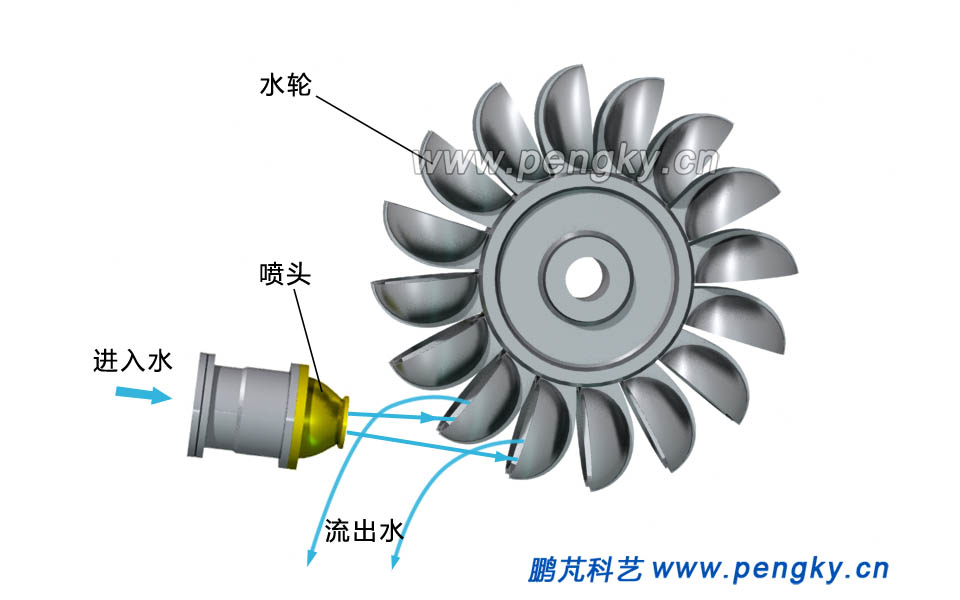

圖3是切擊式水輪機工作原理圖，高速水流通過噴嘴噴射向水斗，被水斗反射流出，水的動能推動水斗，實現轉輪旋轉。藍色線示意噴頭噴射水流與轉輪反射出的水流。

切擊式水輪機工作原理

圖3--切擊式水輪機工作原理

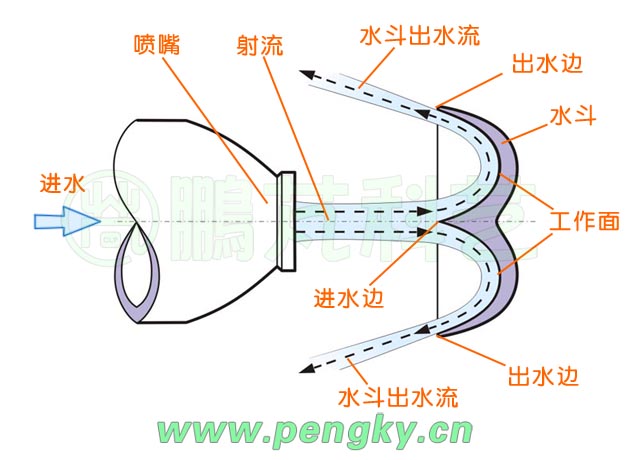

圖4是水流噴射到水斗的流向圖，從噴嘴噴射出的高速水流射向水斗，被進水邊分向兩側的工作面，由工作面反射出水斗。高速噴射水流經水斗反射后把動能傳給水斗，推動水斗前進。

水斗式水輪機水流噴射圖

圖4--水斗式水輪機水流噴射圖

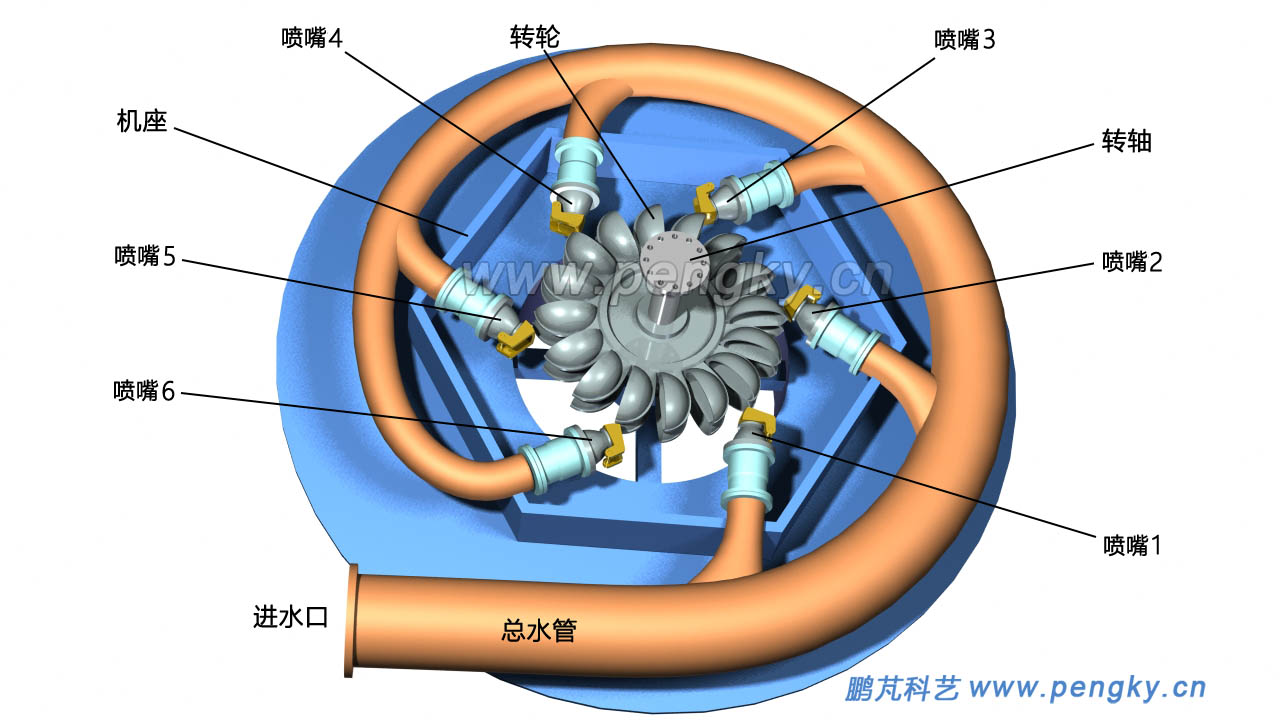

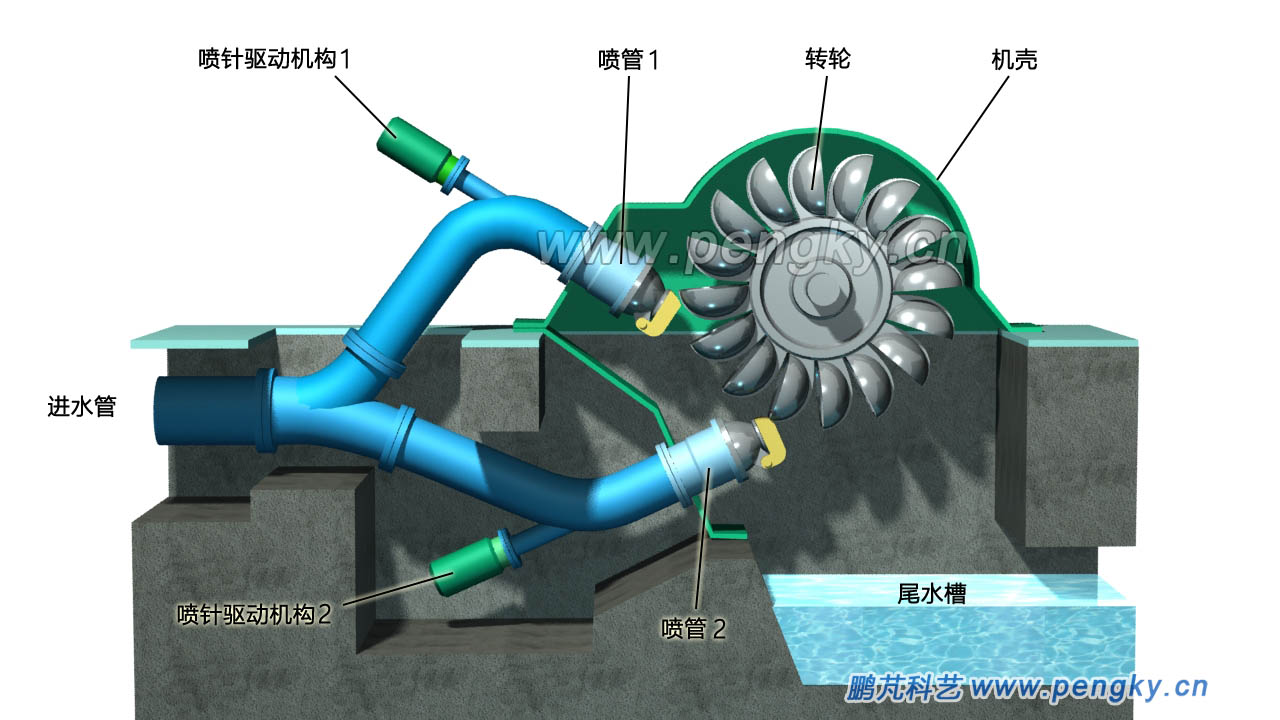

噴射機構

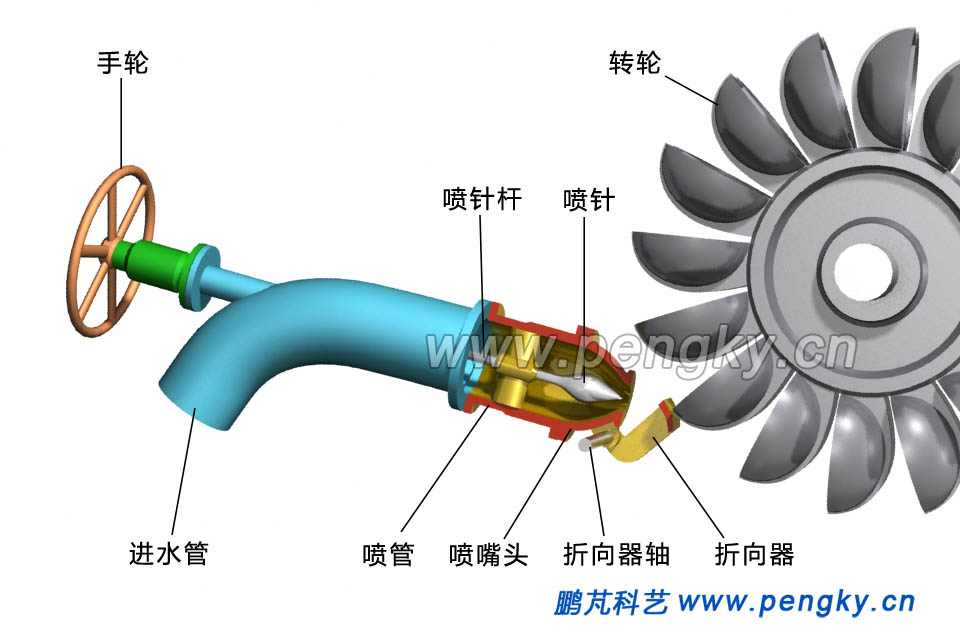

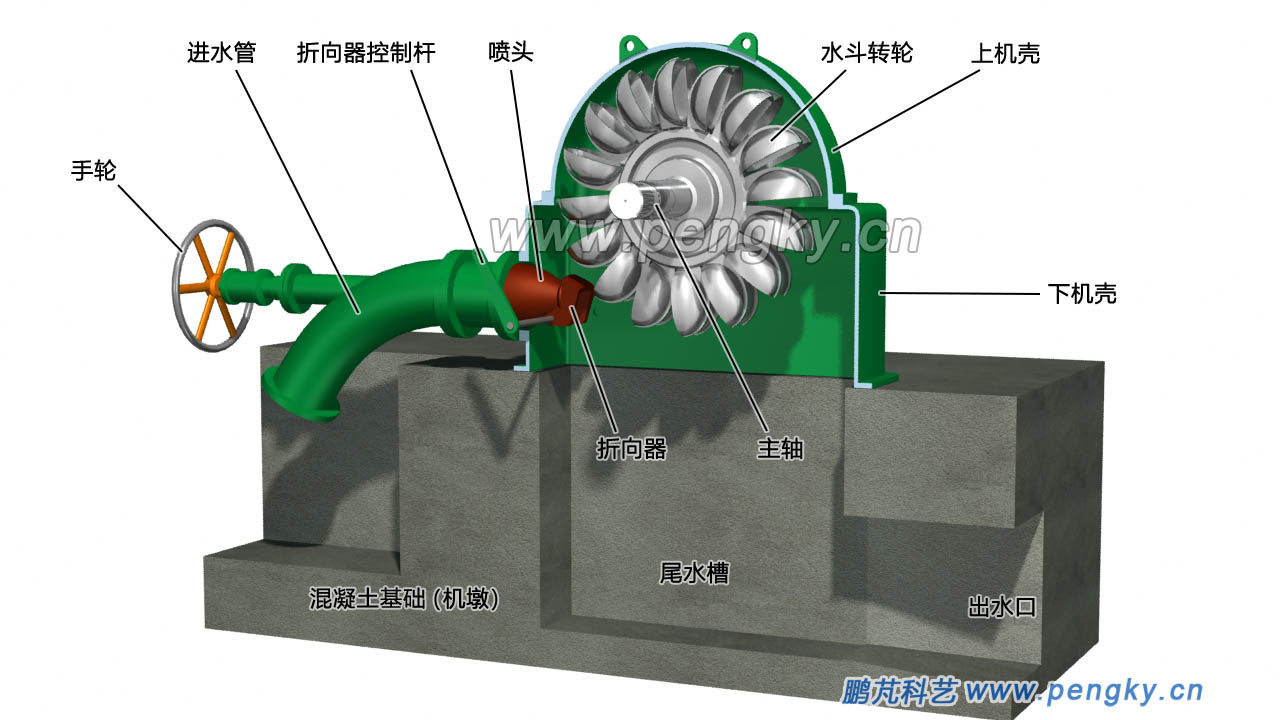

噴射機構簡稱噴管，主要由噴嘴、噴針、噴針移動機構組成。通過噴針在噴管內的移動改變噴嘴出口大小，從而改變噴管出水流量以達到改變水輪機的功率。圖5是噴射機構結構示意圖，圖中噴針向管內退，噴嘴屬開啟狀態。

圖5--進水管與噴頭結構

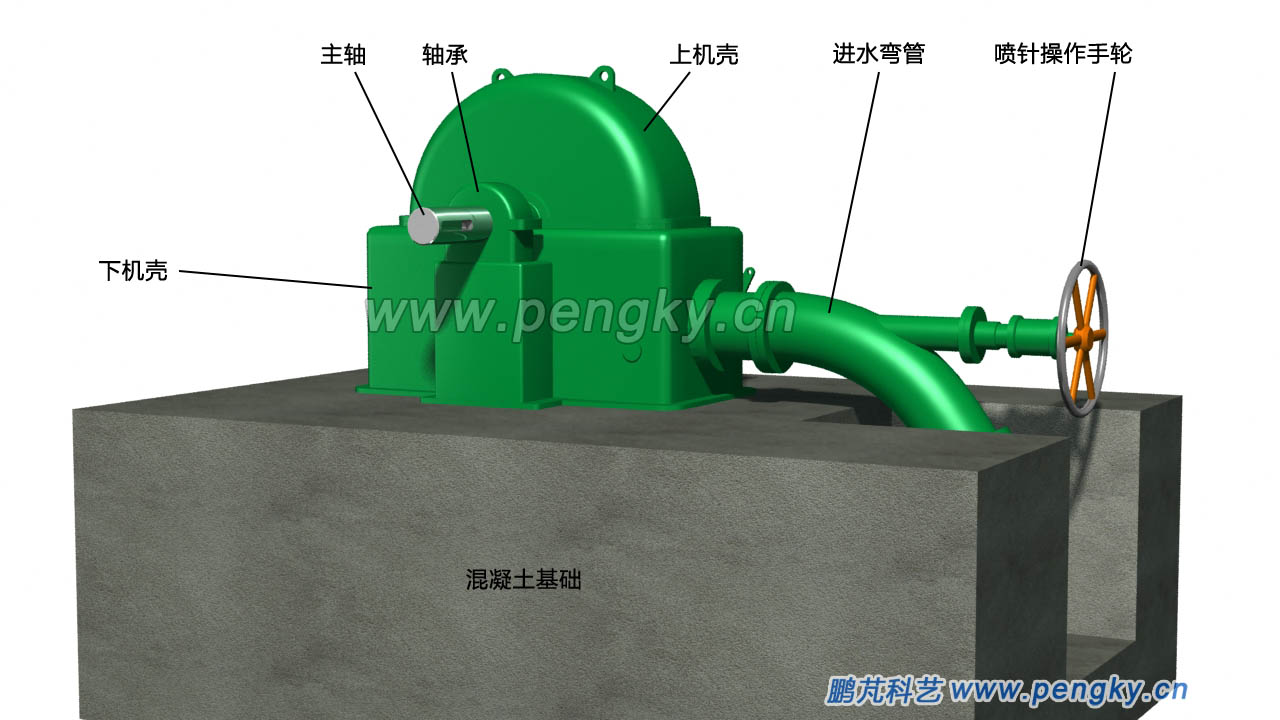

噴針的移動由噴針移動機構完成，圖中是手動控制噴針移動，轉動手輪即可移動噴針，改變噴嘴水流量；大型的水輪機則是用液壓或電動伺服機構移動噴針，以上的移動機構裝在管外，屬外控式噴射機構。一種裝在噴管內的噴射機構沒有噴針桿通往管外，不需做彎管，給管路布置帶來許多方便，這里就不介紹了。

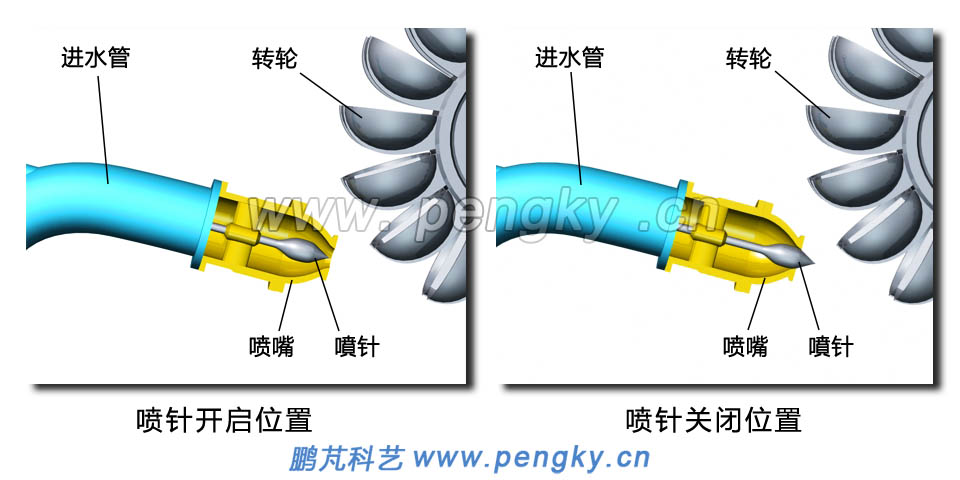

圖6左噴針在正常工作位置，水流射向水斗，圖6右是噴針向前移動頂住噴嘴口，噴嘴屬關閉狀態。

圖6—移動噴針控制水流量

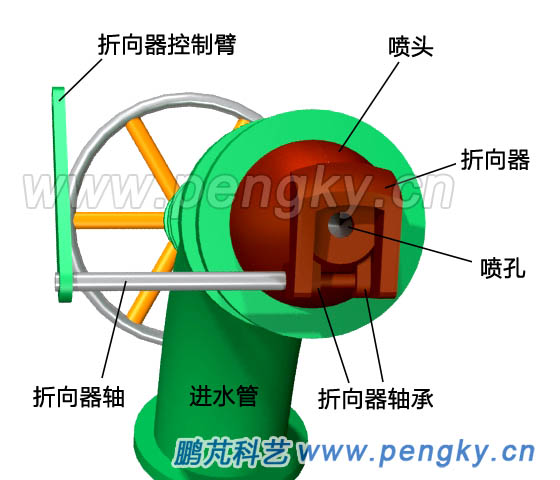

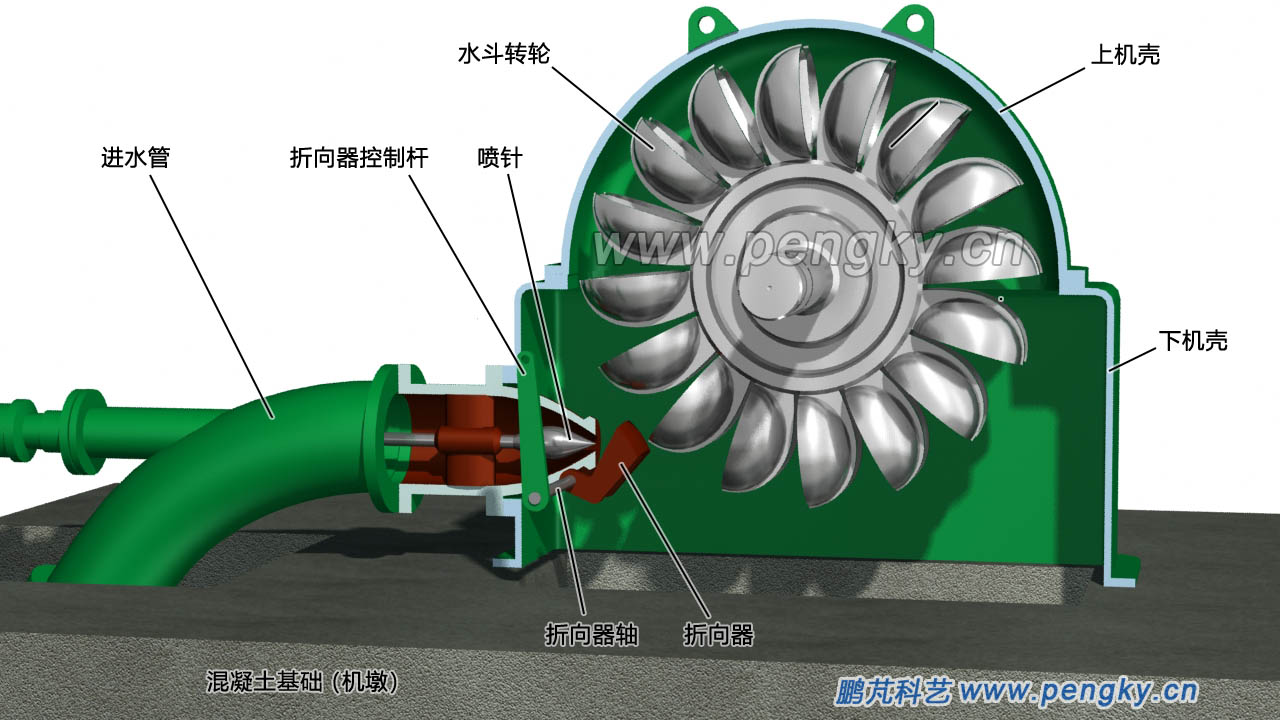

下面介紹一下折向器，切擊式水輪機是高水頭水輪機，水頭范圍數百米至一千多米。從水庫通往水輪機的管道長達千米至數千米，這些管道要承受很大的水壓，特別是靠下方。如果發生電網故障跳閘，必須立即關閉水源停機，否則水輪機失去負荷導致轉速迅速上升而損壞機組。由于管道長，管內大量運動的水不可能迅速停止流動，如果迅速關閉管道會產生極大的水壓，嚴重危害壓力管道的安全。唯一的辦法是把噴向水輪的水轉向，使水不噴向水輪，而不是關斷水流。

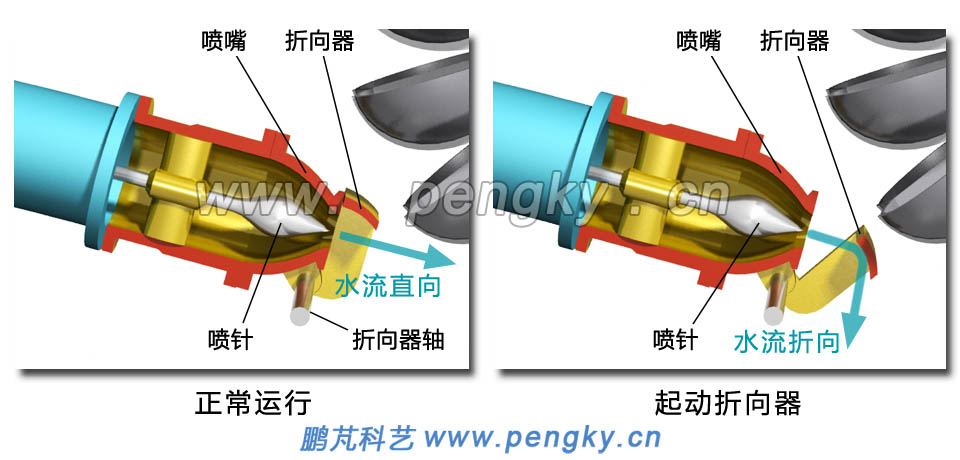

在噴嘴前設置折向器是最簡單的辦法，在正常工作時折向器抬起，不影響噴嘴噴出的水流，水輪機正常運轉（圖7左），當折向器打下時噴嘴噴出的水流被折向器阻擋折向下方出水處（圖7右），水輪機停止運行。折向器可在1至2秒內轉向阻擋位置。

圖7--折向器工作原理

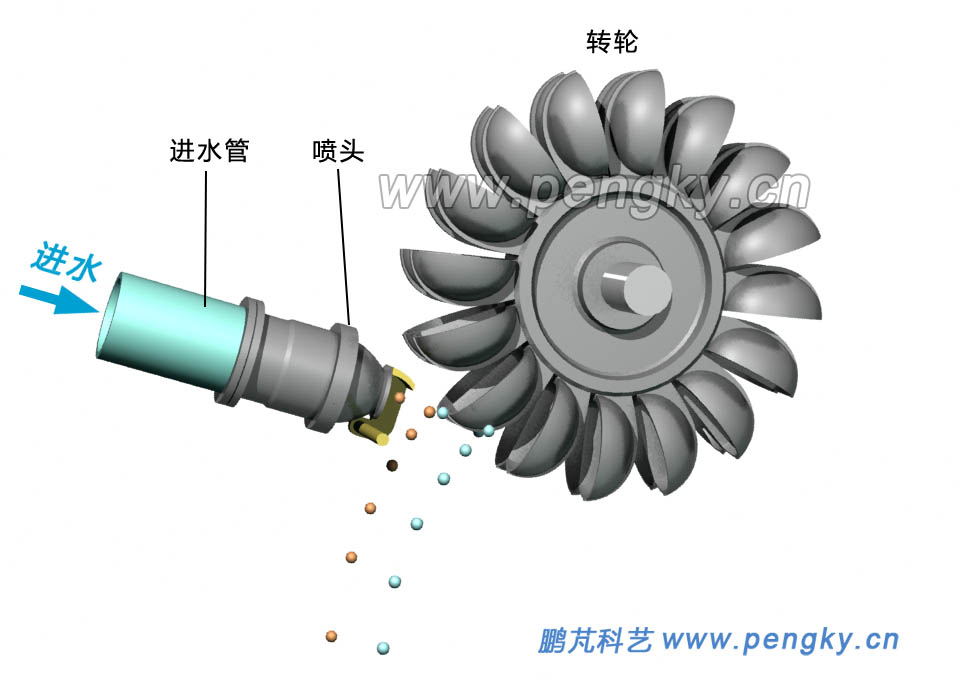

圖8是切擊式水輪機原理動畫截圖，綠色小圓珠示意轉輪前側反射出的水流，橙色小圓珠示意轉輪背側反射出的水流，噴管噴出的水流中心線與轉輪節圓相切，節圓是經轉輪上噴射水流點的圓，故稱為切擊式水輪機。
