| 無鐵心盤式永磁直驅風力發電機 |
| Disc Coreless Permanent Magnet Direct Drive Wind Turbine |

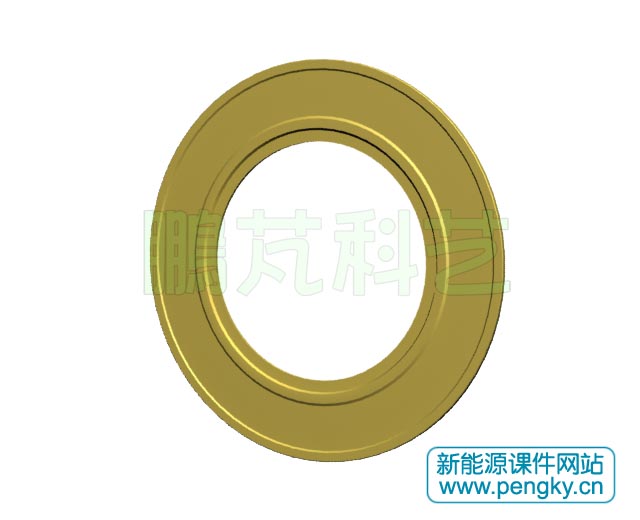

在發電機欄目的“盤式無鐵心永磁同步發電機”課件對相關結構作了介紹，本節通過一個模型介紹采用無鐵心盤式永磁發電機的直驅風力發電機組。 圖1是無鐵心盤式發電機的定子電樞盤，盤內封裝著60套三相繞組，其繞組結構與分布參見盤式無鐵心永磁同步發電機課件。 |
|

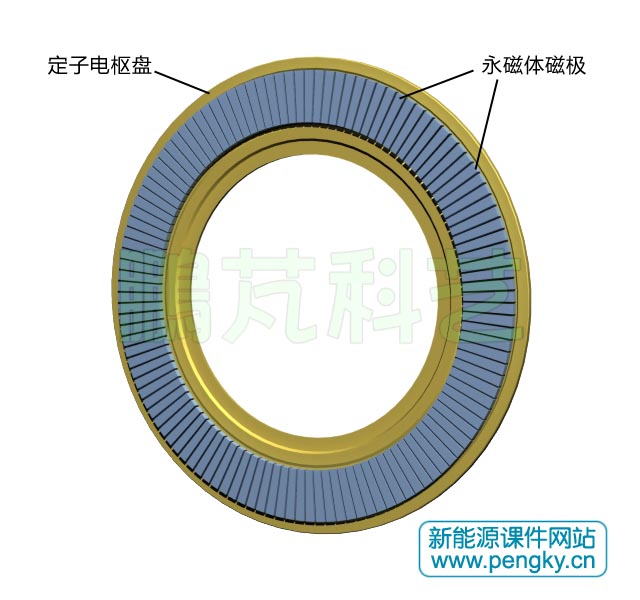

| 在定子電樞盤面前后兩面對應有轉子磁盤，圖2是前面轉子永磁體磁極的排列狀態，有120個永磁體，前后兩面240個永磁體組成60對磁極，磁極排列與方向見盤式無鐵心永磁同步發電機課件。 |
|

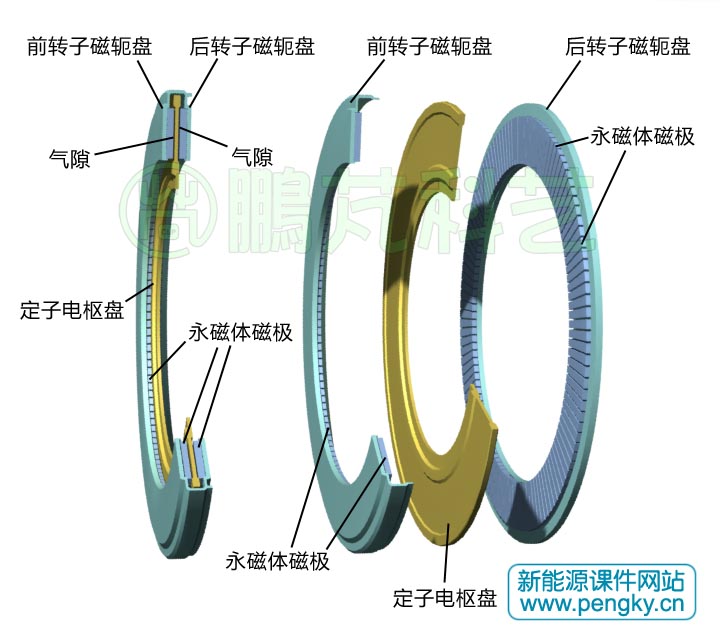

圖3右面是拆開的轉子磁盤與定子電樞盤的對應位置圖，定子電樞盤的前面是前轉子磁盤，前轉子磁軛內粘貼著120個永磁體磁極；定子電樞盤的后面是后轉子磁盤，后轉子磁軛內也粘貼著120個永磁體磁極。 圖3左面是一個組裝好的轉子與定子位置關系的剖視圖，前轉子磁盤與后轉子磁盤組裝在一起，定子電樞盤在前后轉子磁盤之間，與前后轉子磁盤的磁極間保留氣隙，以保證轉子磁盤的自由旋轉。 |
|

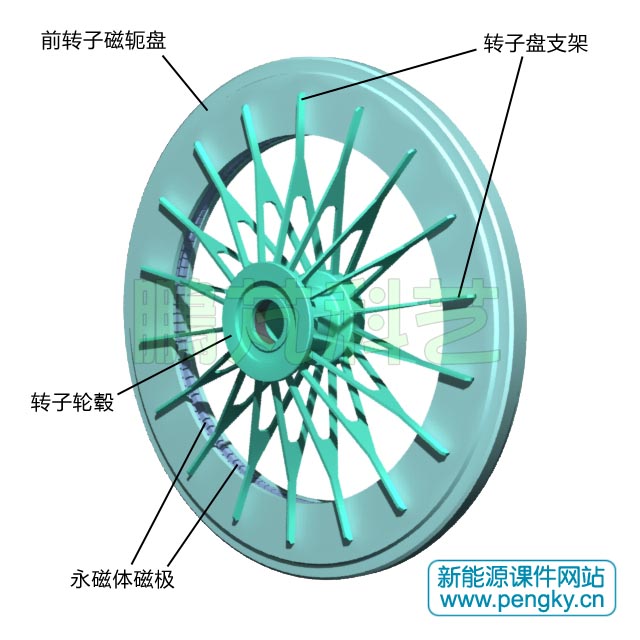

| 轉子磁盤由轉子盤支架支撐，支架中心固定在轉子輪轂上，見圖4。 |
|

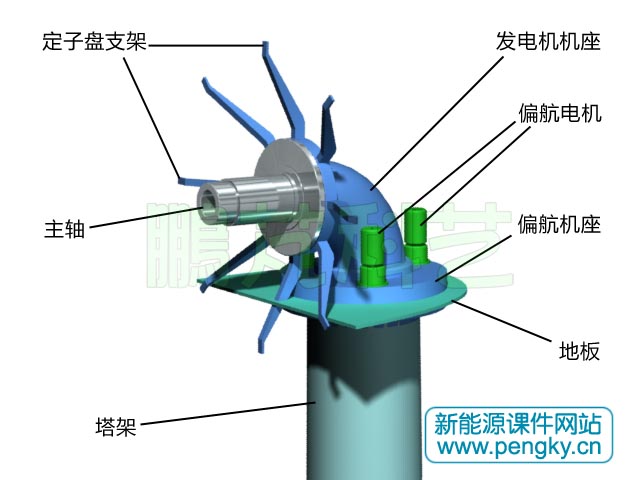

| 圖5是風力發電機組的機座，機座安裝在塔架頂部，機座下方是風力機的偏航裝置，主要由偏航齒輪與偏航電動機組成。彎管狀的發電機機座前方安裝著風力機主軸，發電機機座沿主軸徑向固定有安裝定子電樞盤的支架。 |
|

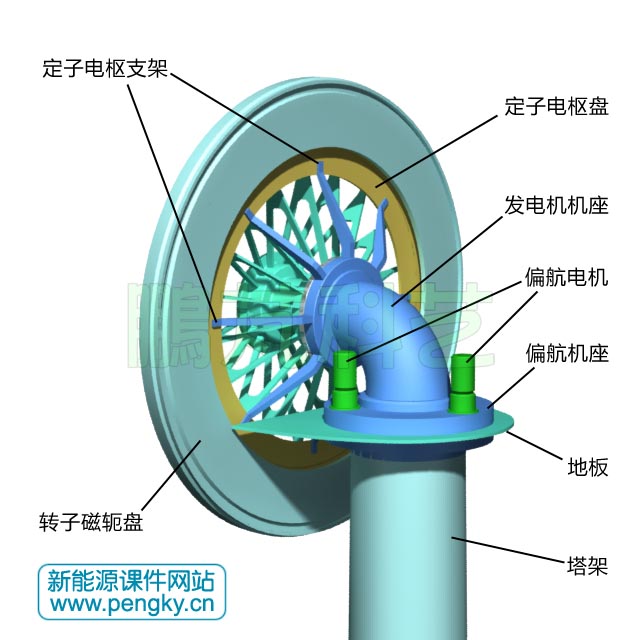

| 把定子電樞盤安裝在定子盤支架上，把轉子磁盤安裝在主軸上，保證轉子磁盤的自由旋轉，見圖6。 |
|

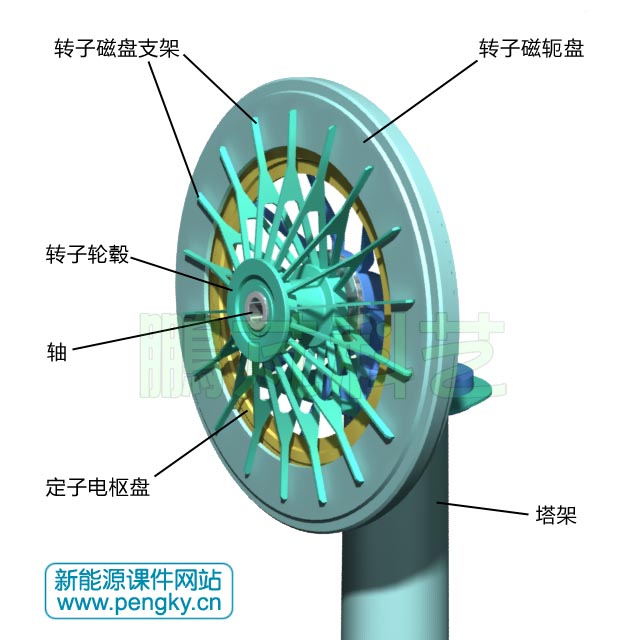

| 圖7是從后方看安裝好定子電樞盤與轉子磁盤的機座塔架圖。 |
|

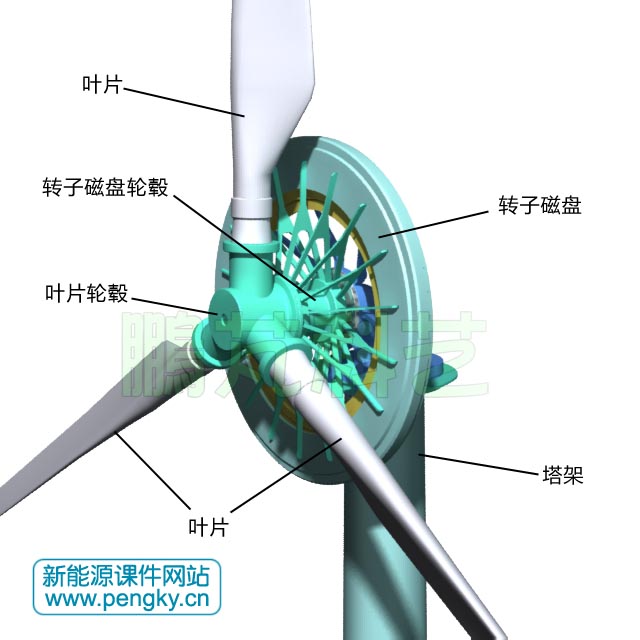

| 把葉片輪轂安裝在轉子磁盤輪轂前端，在葉片輪轂上安裝葉片，葉片輪轂內有葉片變槳裝置，見圖8。 |
|

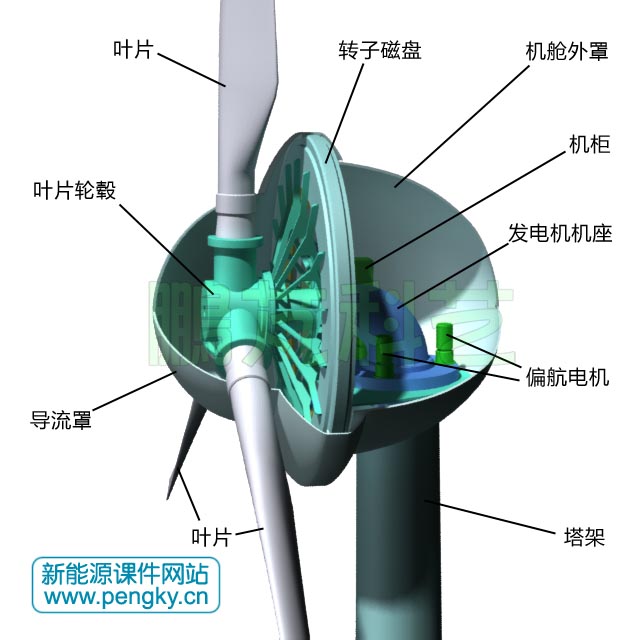

| 在轉子磁盤與葉片輪轂部分安裝有導流罩，導流罩與轉子磁盤固定安裝，同步旋轉；在轉子磁盤后部安裝機艙外罩，機艙外罩固定在機座上，不旋轉，見圖9導流罩與機艙外罩的剖視圖。 |
|

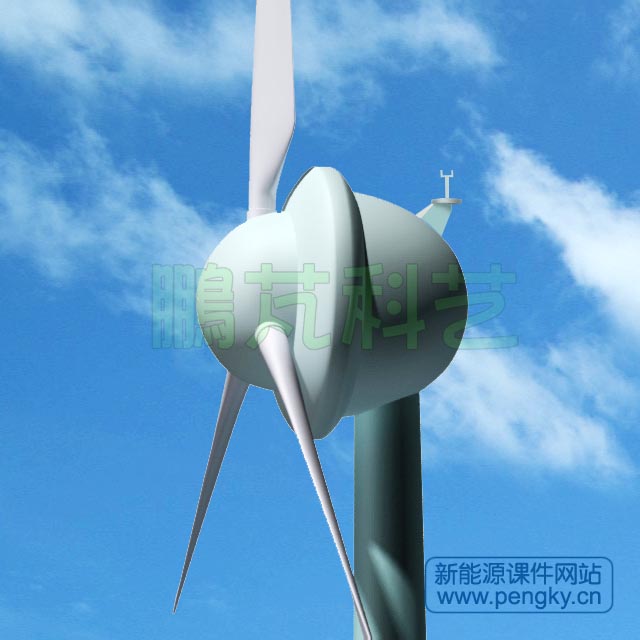

| 圖10是無鐵心盤式永磁直驅風力發電機的外觀圖。 |
|
無鐵心盤式永磁直驅風力發電機由于定子沒有鐵心，沒有定子與轉子之間的磁阻轉矩，啟動力矩很小，特別適用于微風直驅風力發電機，缺點是直徑較大。 |
