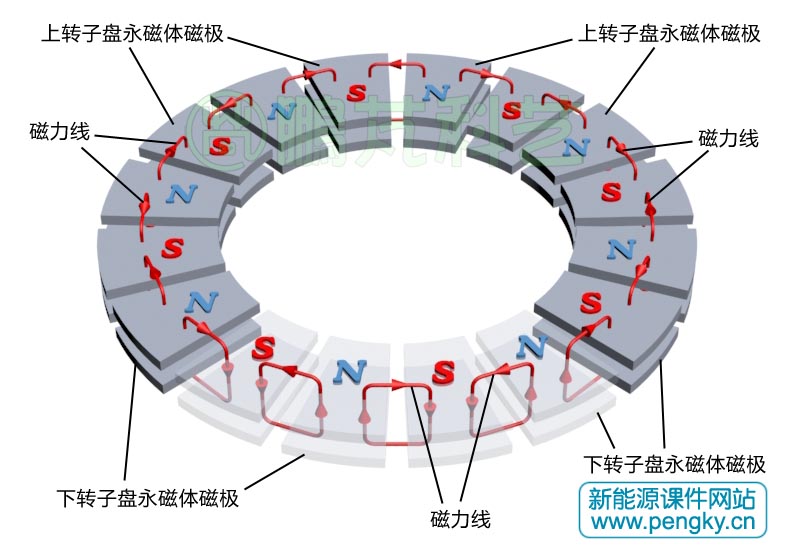

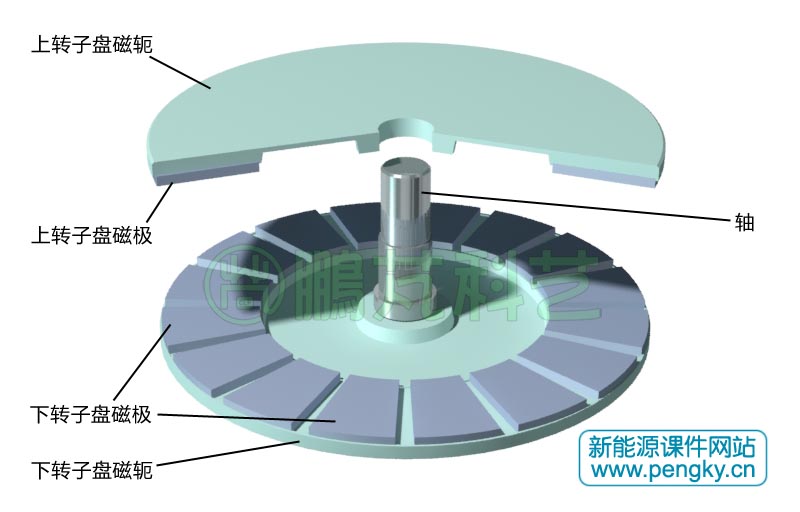

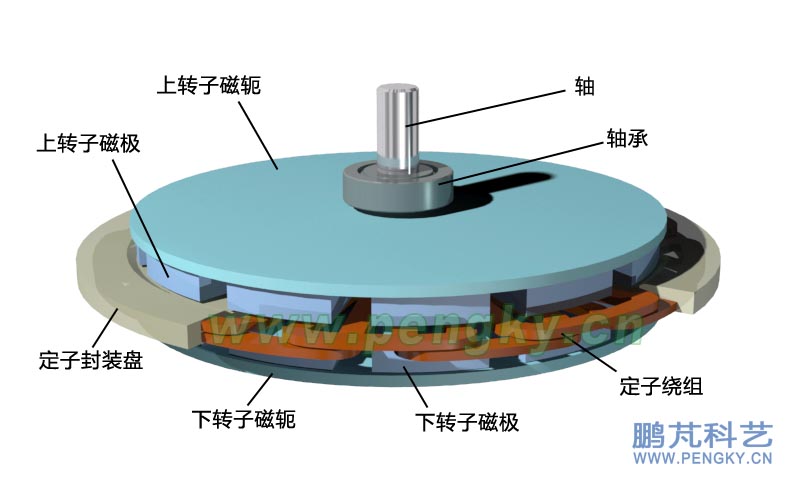

發電機轉子結構與中間定子盤式永磁發電機相同，圖1是轉子結構圖，圖中下面的轉子磁盤已固定在轉軸上，上面的轉子磁盤剖去部分，還未插入轉軸固定。兩個轉子磁盤布置在定子的上下側，轉子磁盤由轉子磁軛與貼在上面的永磁體磁極組成。永磁體磁極呈扇形，均勻的固定在轉子磁軛上。

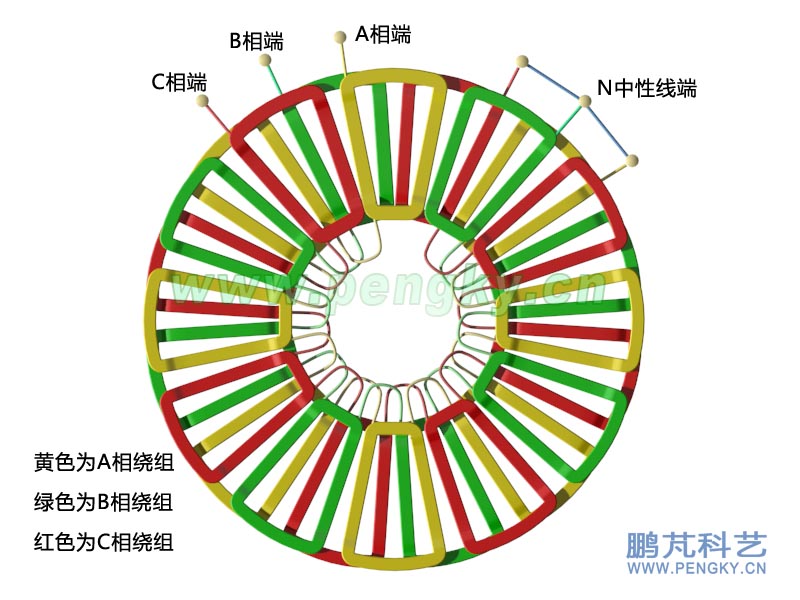

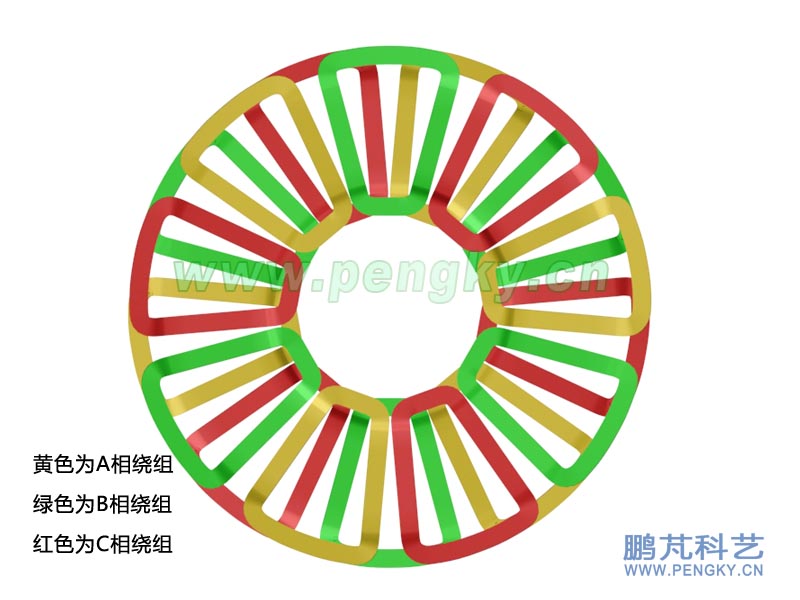

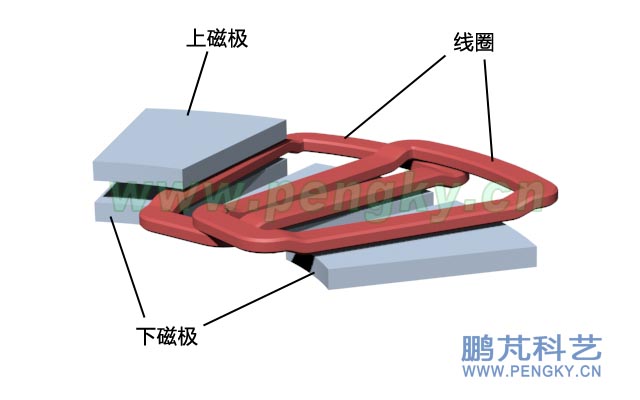

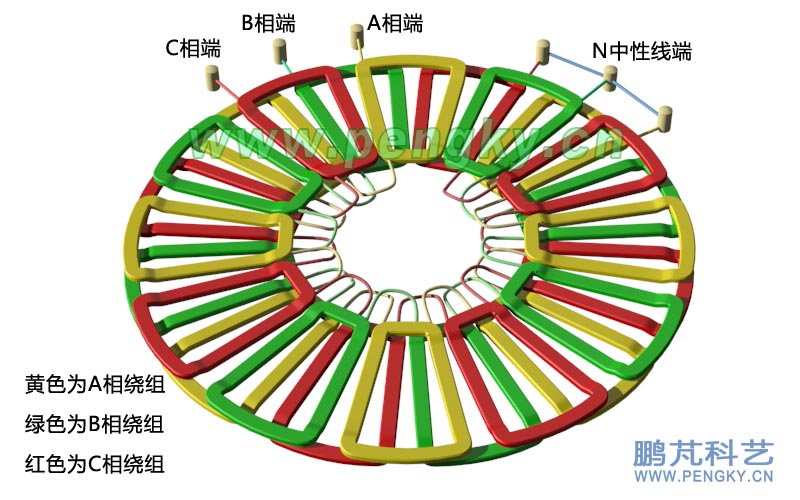

定子在上、下轉子磁極之間的氣隙中，定子只有繞組沒有鐵心，為了使氣隙寬度盡量小，定子必須做得很薄，不能像有鐵芯電機采用雙層繞組，繞組必須采用單層繞法。每個線圈呈扇形，線圈由漆包線或其他絕緣導線繞若干圈制成，線圈截面都是扁形的。交叉排列，在磁極對應的部分只有單層線圈，每個線圈內外端部分要彎成如圖3形狀，保證兩個線圈交叉放置時，線圈中部在同一平面上。

無鐵芯盤式永磁發電機的線圈還有另一種繞法，適于業余手工制作的無鐵芯盤式永磁發電機，有關內容在“平鋪單層無鐵芯盤式永磁發電機”課件介紹。

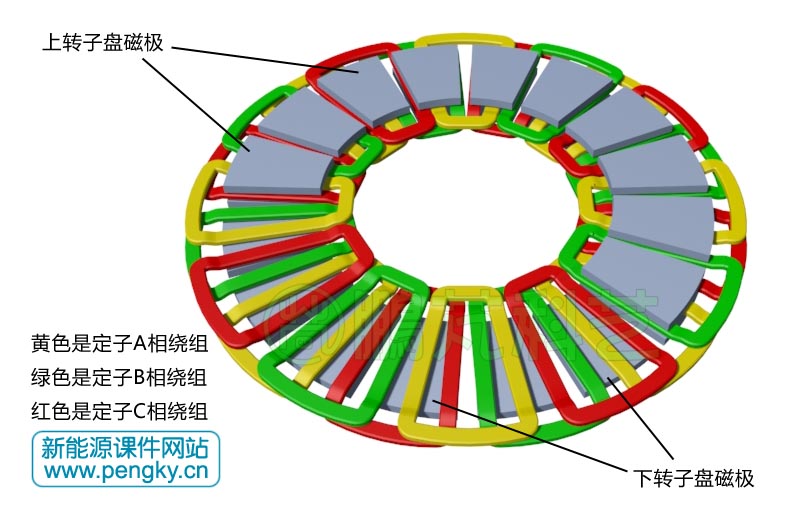

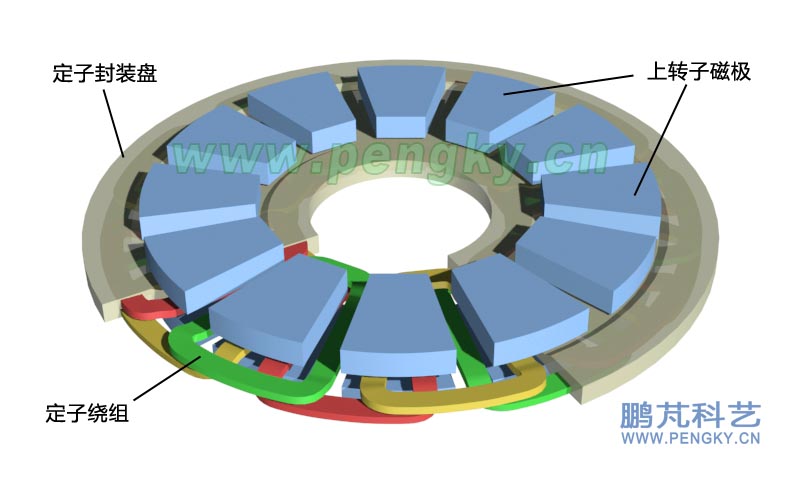

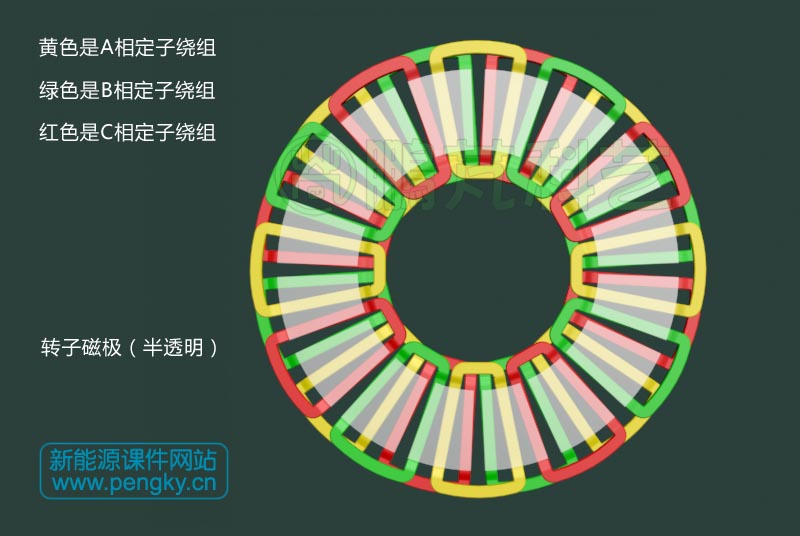

在圖1中介紹了發電機轉子結構，轉子磁極在定子的上下方，圖6顯示了線圈與磁極的位置對應關系，下層轉子有16個永磁體磁極，為清楚顯示定子繞組的結構與分布，只顯示了上層轉子的10個永磁體磁極。

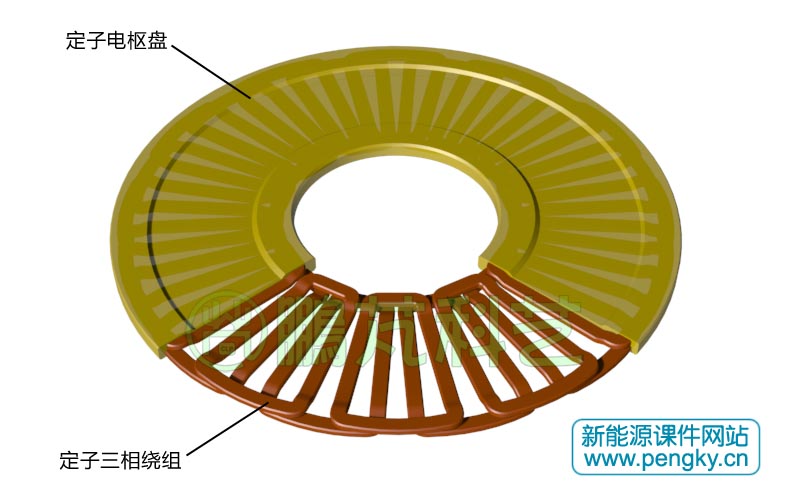

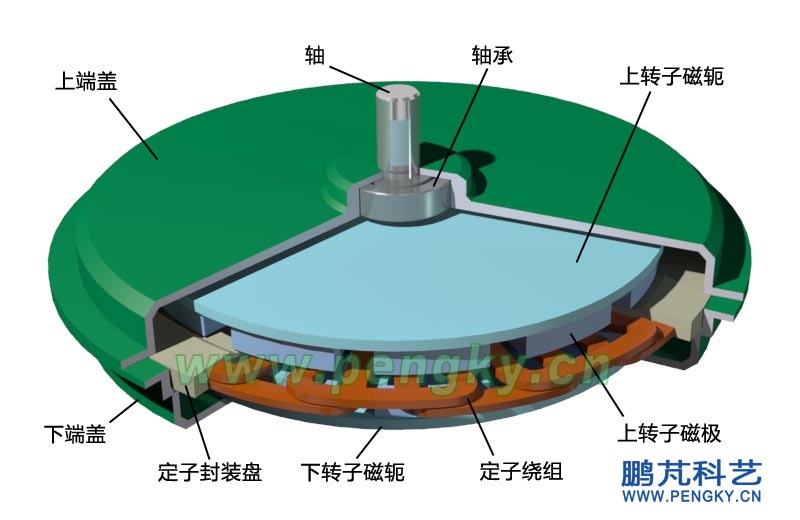

定子線圈全部封裝在定子電樞盤內，封裝材料多為環氧樹脂等絕緣材料，封裝好的定子電樞盤有足夠的強度，圖7是定子電樞盤結構圖，圖中的盤片剖開一個角度以便看清內部定子繞組。

定子電樞盤的制作較麻煩，目前有一些特殊的工藝通過印刷方式生產線圈，可使定子電樞盤的生產簡單了許多，不過對于線圈匝數較多的制作還有些問題。3D打印技術的應用可使一些技術得以解決。

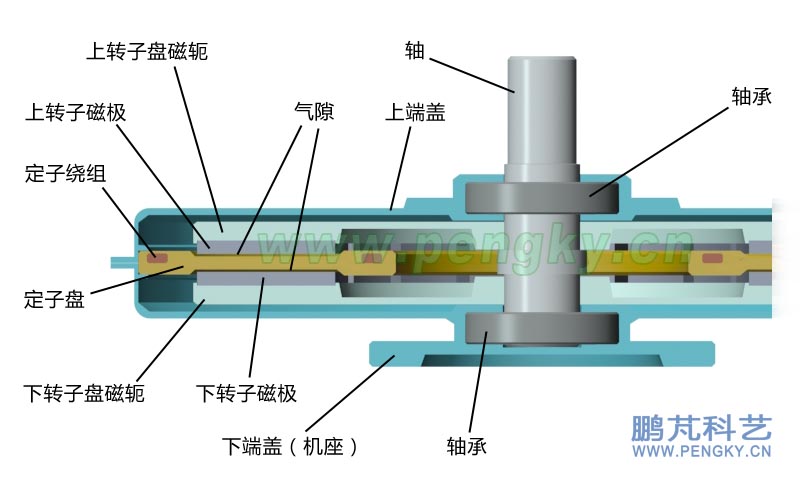

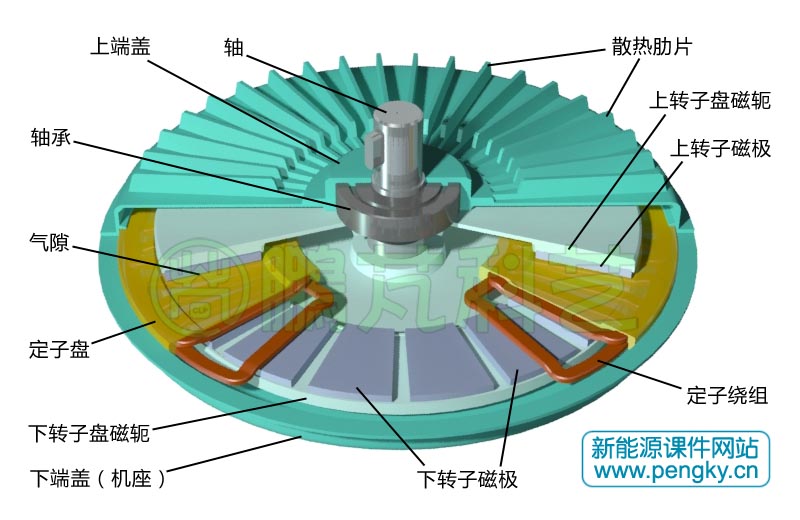

圖8是盤式無鐵心發電機的軸剖視圖，可看清定子、轉子、機座（外殼）間的對應關系，定子電樞盤固定在機座上（由上、下端蓋夾緊），上、下轉子盤固定在轉軸上，轉軸通過軸承安裝在機座（上、下端蓋）上，轉子磁極與定子電樞盤面之間有很小的氣隙，轉子可以自由旋轉。

盤式電機由于直徑大，適合做多極電機（低速電機）或做力矩電機。由于轉子或定子沒有鐵心，沒有定子與轉子之間的磁阻轉矩，作為發電機時啟動力矩很小，特別適用于微風直驅風力發電機。

無鐵心電機磁路中有一個定子盤厚度與兩個氣隙，磁阻較大，需增大永磁體磁極的厚度來保證氣隙的磁通，由于超強永磁體價格昂貴，這就增大了電機的成本，這是無鐵心電機的主要缺點。
