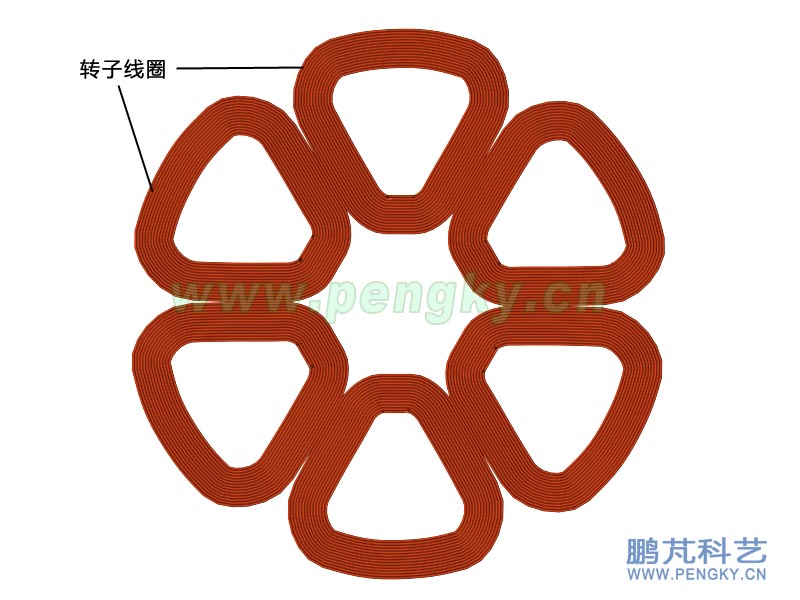

在“交叉單層線圈無鐵心盤式永磁發電機”課件中介紹了交叉單層線圈定子結構，這種線圈制作較復雜，不適于DIY制作，本課件介紹一種平鋪單層線圈結構，這種線圈是順序鋪放，不用交叉，制作簡單，適合手工制作。 圖1是一個6線圈定子的線圈排列圖，6個線圈按60度排列在一個圓周上。

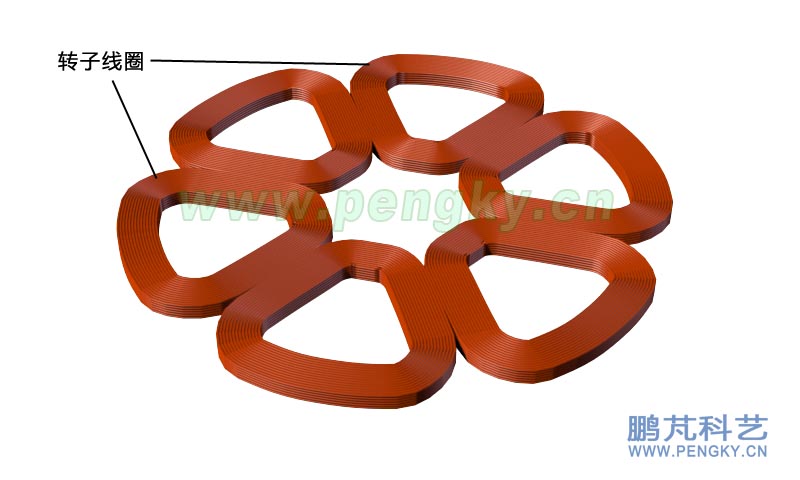

圖2是這6個線圈排列的立體圖。

6個線圈采用4對8個磁極，8個磁極按45度一個排列在一個圓周上，磁極極性交叉排列，見圖3。

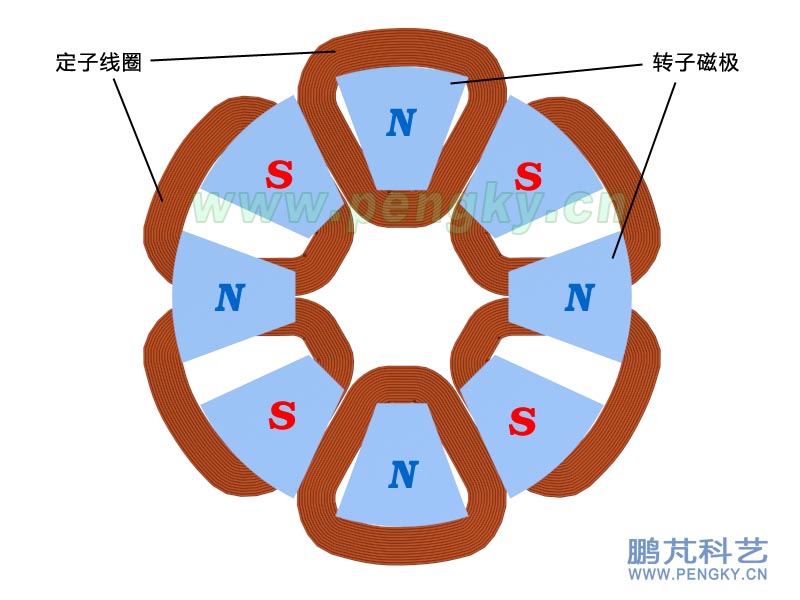

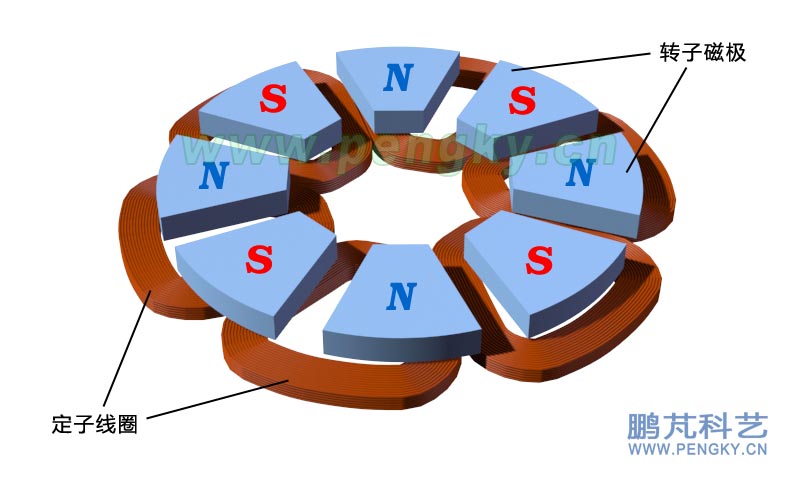

圖4是6個定子線圈與8個磁極的對應位置透視圖。

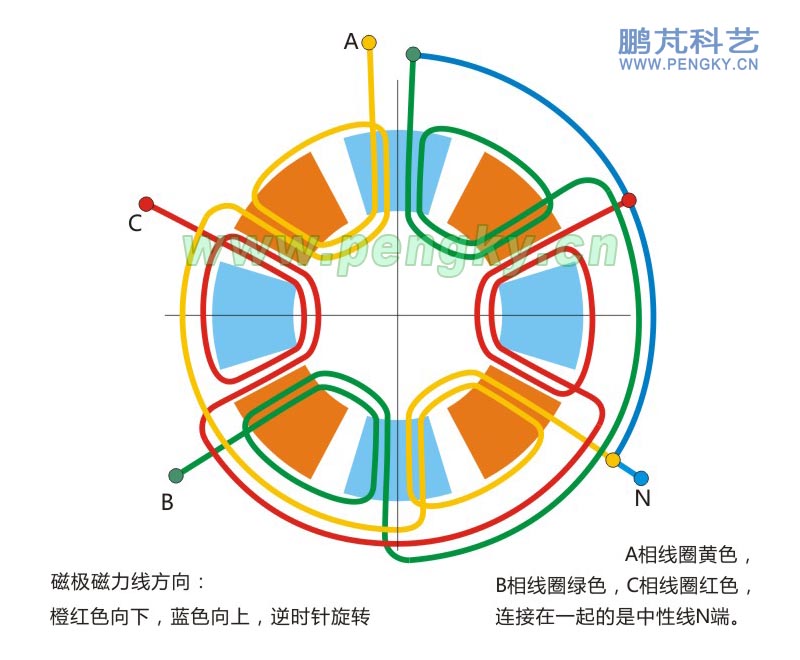

6個線圈組成2個三相繞組，6個線圈的連接見圖5，2個繞組的A相串聯、2個繞組的B相串聯、2個繞組的C相串聯，圖中黃色線是A相線圈、綠色線是B相線圈、紅色線是C相線圈，A端子是A相輸出端、B端子是B相輸出端、 C端子是C相輸出端，N端子是中性線輸出端。

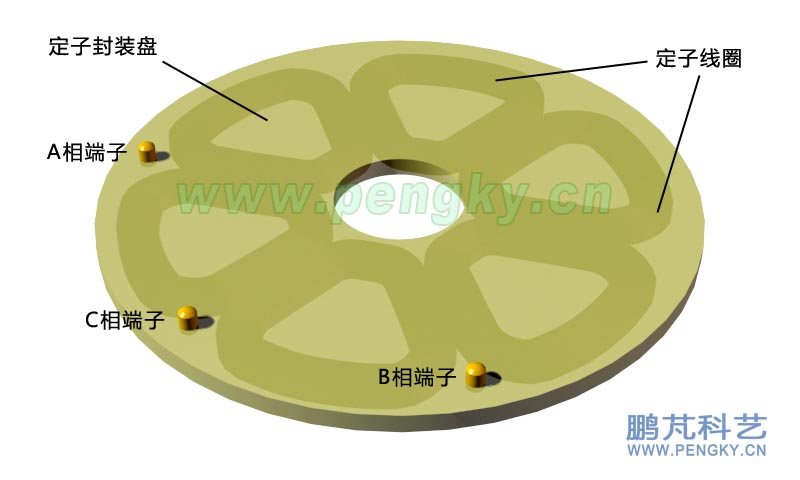

4對磁極旋轉一周可產生4個周期的三相交流電。圖6是定子線圈封裝后組成的定子盤。

8個磁極固定在轉子磁軛上，為加強磁場強度，保證磁通均勻，方向垂直于線圈，采用上下兩個轉子磁極盤，上下轉子盤的對應磁極磁通方向相同，參見“交叉單層線圈無鐵心盤式永磁發電機”的圖2。

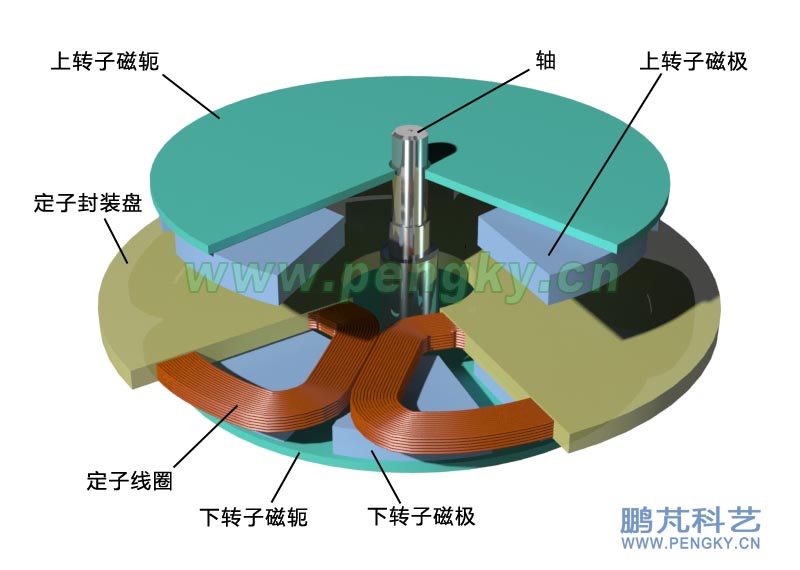

在圖7中顯示了下轉子磁盤與剖開的定子盤，在上方是剖開的上轉子磁盤。

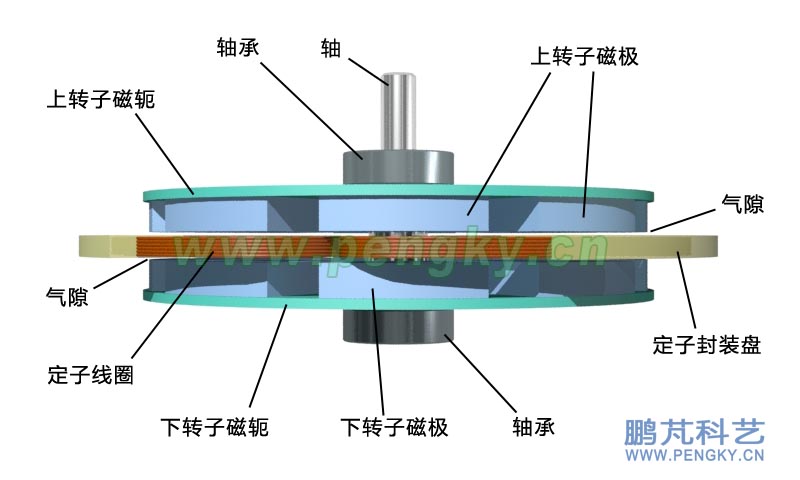

在圖8顯示了上下轉子盤與定子盤之間有較薄的氣隙。

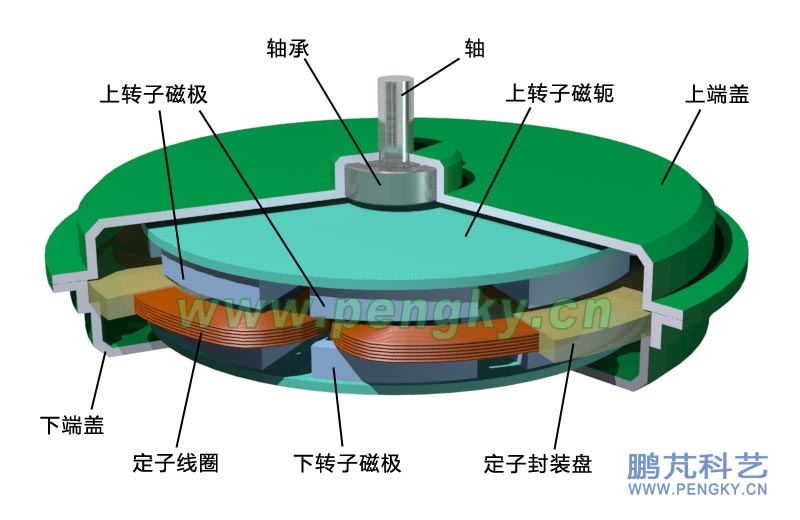

圖9是裝上端蓋的平鋪單層線圈無鐵芯盤式永磁發電機。

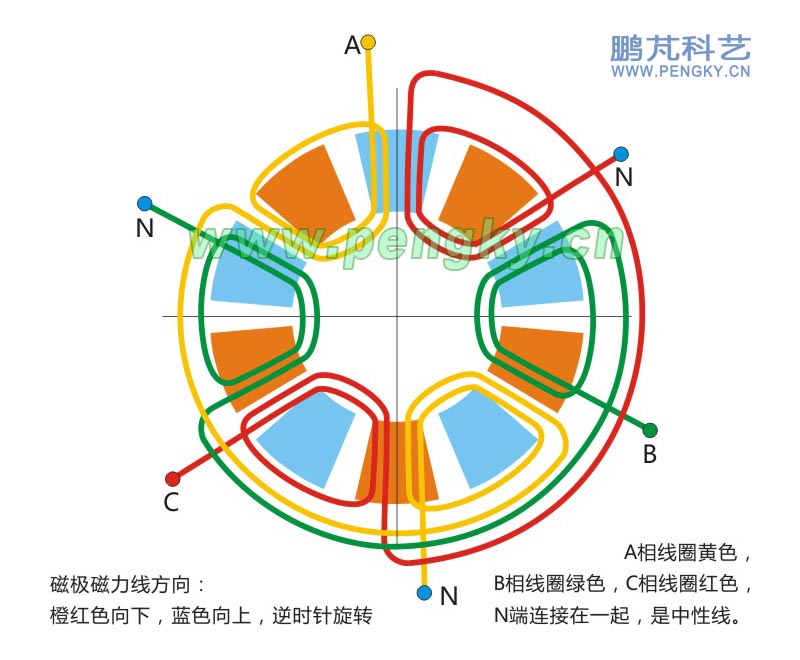

6個線圈也可以配10個磁極，10個磁極按36度分布在同一圓周上，其線圈連接見圖10。5對磁極旋轉一周可產生5個周期的三相交流電。

6個線圈配8個磁極與 6個線圈配10個磁極是常用組合，按此組合規律可組成9個線圈配12個磁極、12個線圈配16個磁極、12個線圈配20個磁極等。

12個線圈配20個磁極時發出三相交流電的頻率是每秒轉數的10倍。
