葉片的氣動特性與結構 |
| Aerodynamics the Blades |
| 葉片的升力與失速 |

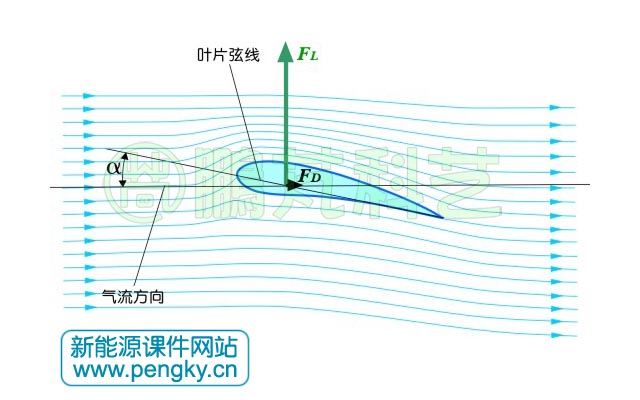

在風力機基礎知識一節中介紹過葉片的升力與阻力，本節就水平軸風力機葉片的氣動特性作進一步介紹。 圖1是一個運行中的葉片截面氣流圖，我們稱這個截面為翼型，翼型弦線與氣流方向的夾角（攻角）為α，正常運行時氣流附著翼型表面流過，靠近翼型上方的氣流速度比下面的氣流速度快，根據流體力學的伯努利原理，翼型受到一個上升的力Fl，當然翼型也會受到氣流的阻力Fd。 |
|

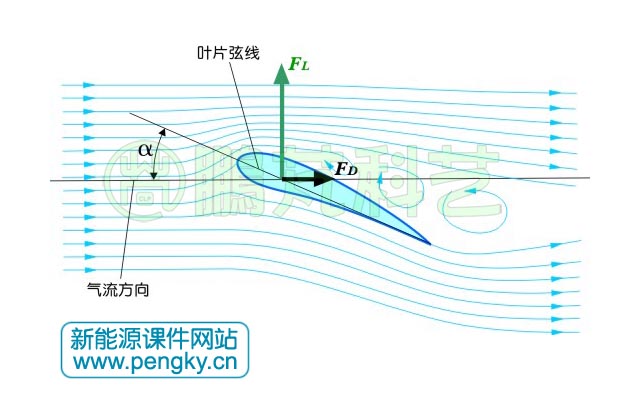

| 這是正常的工作狀態，有較大的升力且阻力很小。但翼型并不是在任何情況下都能產生大的升力。如果攻角α大到一定程度，氣體將不再附著翼型表面流過，在翼型上方氣流會發生分離，翼型前緣后方會產生渦流，導致阻力急劇上升而升力下降，這種情況稱為失速，發生轉變的臨界角度稱之為臨界迎角或失速迎角，見圖2。 |
|

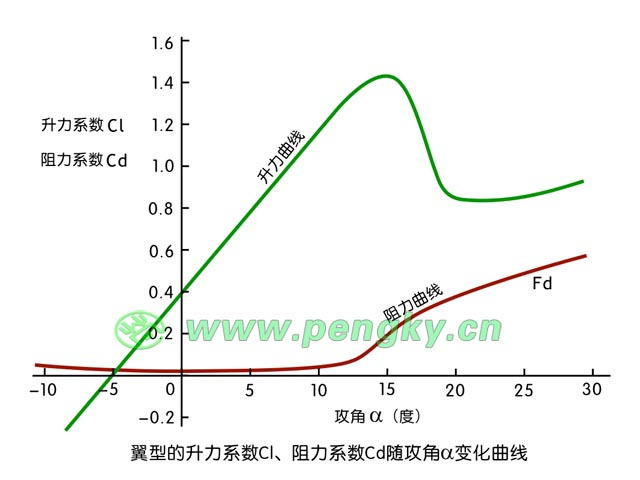

| 翼型什么時候開始失速，圖3是一種翼型的升力系數與阻力系數隨攻角的變化曲線，這是工作在理想狀態下的曲線，與多數薄翼型較接近，圖中綠色的是升力曲線、棕色的是阻力曲線。在曲線中可看出，攻角α在15度以下時升力隨α增大而增大，當攻角α大于15度時開始失速，升力驟然下降，阻力大幅上升，在α等于45度時升力與阻力基本相等。 |
|
以上翼型的升力曲線與阻力曲線是在氣流平穩，翼型攻角變化緩慢時的曲線，在此種條件下產生的失速稱為靜態失速；如果氣流有湍流、渦流，翼型攻角變化快，升力曲線與阻力曲線會有較大變化，在這種條件下產生的失速稱為動態失速，在關于NACA0012翼型的課件對動態失速有簡單介紹。有關翼型升力與阻力原理的更多介紹見葉片的空氣動力學基礎課件。 |
| 風力機的翼型 |

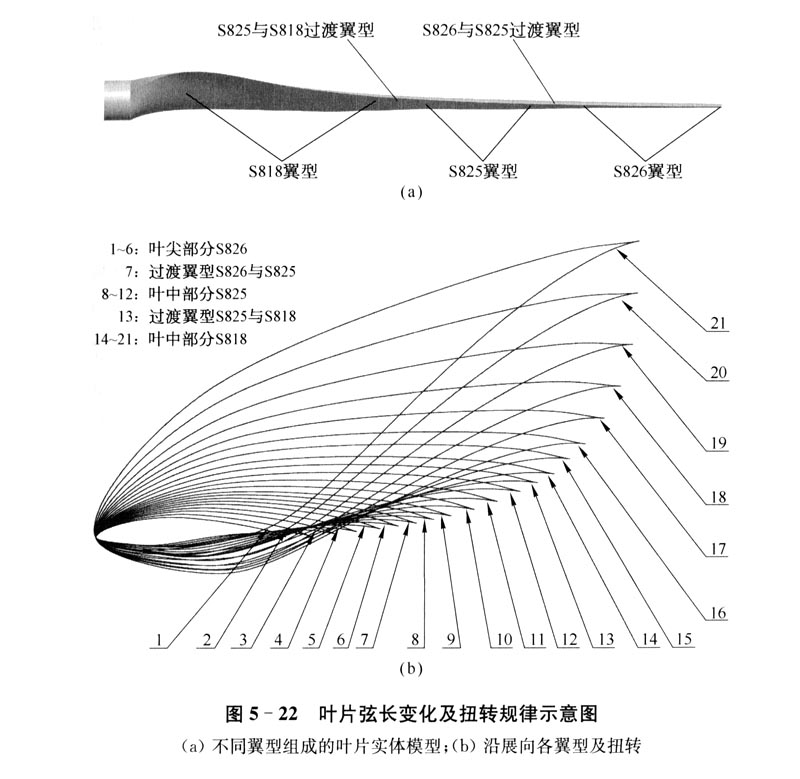

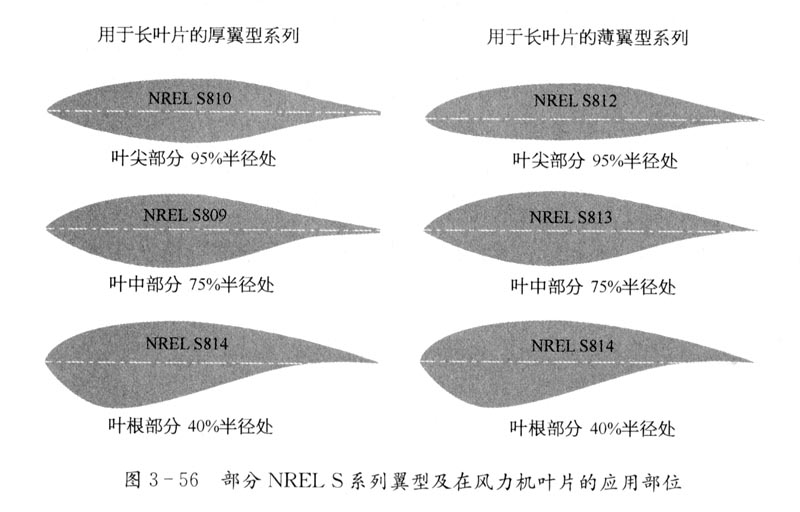

早期風力機多采用NACA系列翼型，但風力機是大型旋轉機械，其葉片與飛機翼有許多不同，為保證機械強度，葉片靠根部附近的厚度要大，但阻力又不能太大；對整個葉片要求就是最大升力系數大、升阻比高、失速時氣動性能穩定、氣動性能對葉片前緣表面粗糙變化敏感性低等。于是20世紀80年代中期開始，一些風能技術發達的國家研究開發了各自的風力機專用翼型系列，其中代表性的有美國的NREL S翼型系列、丹麥的RISO翼型系列、瑞典的FFA-W翼型系列、荷蘭的DU翼型系列，國內也開發了WA系列。 下面在《現代陸海風力機計算與仿真》書中掃描一張圖片，見圖4，圖片顯示了NREL S翼型在風力葉片機各部位的應用。 |
|
葉片的結構 |

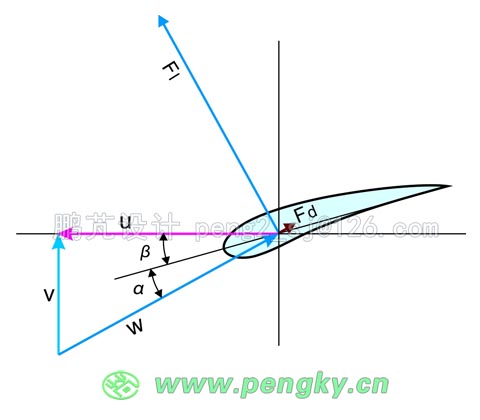

| 在圖5中的翼型弦線與翼型前進方向有一固定的夾角β稱為槳距角，相對翼型的風速是外來風速v與翼型線速度u合成的相對風速w，相對風速w與翼型弦線間的夾角α是翼型的攻角。要盡量讓翼型工作在失速前的攻角以獲得最大的升力與較小的阻力。對于一定的風速v與一定的線速度u選擇合適的翼型槳距角β以獲得最合適的攻角α。 |
|

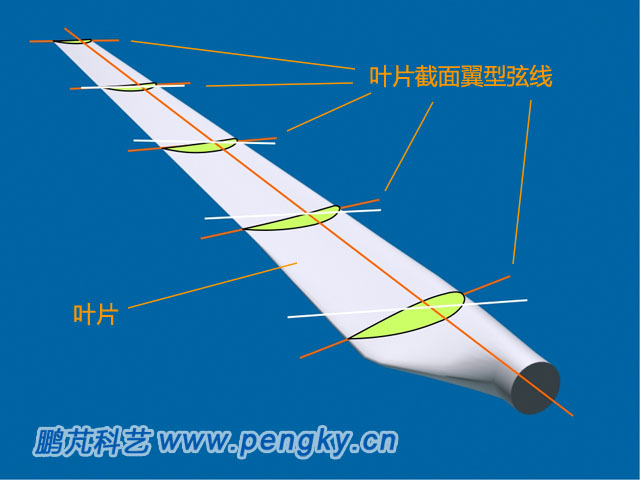

實際的葉片是繞軸旋轉運動的，沿葉片長度方向不同截面的線速度u是不同的，葉尖處最快、靠葉根處最慢。對于同樣的風速v，在葉尖處相對風速與風輪平面夾角最小、在葉根處相對風速與風輪平面夾角最大，為了使葉片各段都能工作在較好的攻角，葉片必須做成扭轉的。圖6是一個風力機葉片，葉片上繪有各段的截面（淺綠色），每個截面兩端有該截面弦線的延長線（橙紅色），以葉片端截面弦線為水平（水平線為白色），可看出各截面弦線與水平面的夾角，在靠葉根處的夾角最大。 |
|

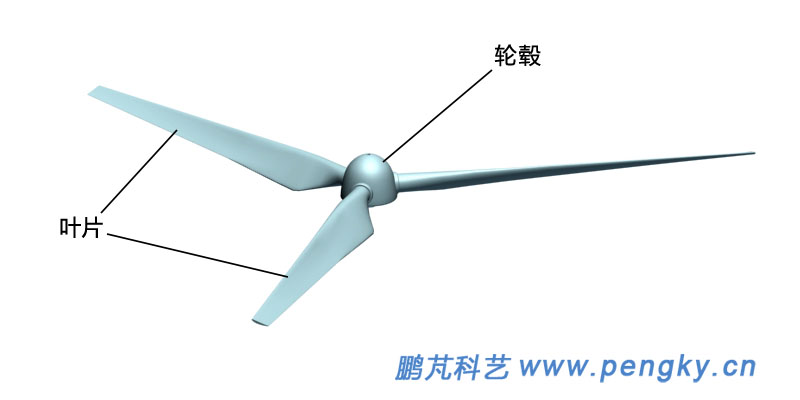

葉片在風輪上的安裝角度在靠葉尖處與風輪旋轉平面的夾角最小，在靠葉根處的夾角最大，見圖7。 |
|

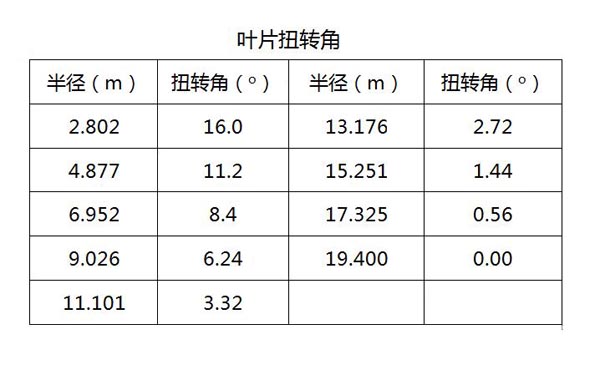

這個扭轉角有多大，對于不同的風力機與葉片的值不同，但對于大中型風力機相差不大。下面附表的數據來自《風力機設計、制造與運行》一書，表中數據是一個半徑約40m的風輪，其葉片在不同半徑處的扭轉角。該角度是最佳運行風速為8m/s時的設計優化值。 |
 |
另外，在《現代大型風力機設計原理》書中掃描一張圖片供參考，見圖8，圖中繪出了某種風力機的葉片在不同部位（半徑）的截面示意圖，小數字是葉尖部分，大數字是葉根部分。 圖中葉片的翼型是NREL S翼型系列。 |
|
